  1. Xử lý tín hiệu số nâng cao CHƯƠNG VI Xử lý ảnh trong Matlab
  2. Biến đổi histogram  Phép dãn Histogram >> I = imread('pout.tif'); >> figure, imhist(I)  Phép dãn là phép thay đổi tuyến tính biểu đồ Histogram, không làm thay đổi hình dạng của ảnh  Công thức Lmax Lmin Lmax s1 Lmin so Y (m, n) X (m, n) s1 so s1 so 2

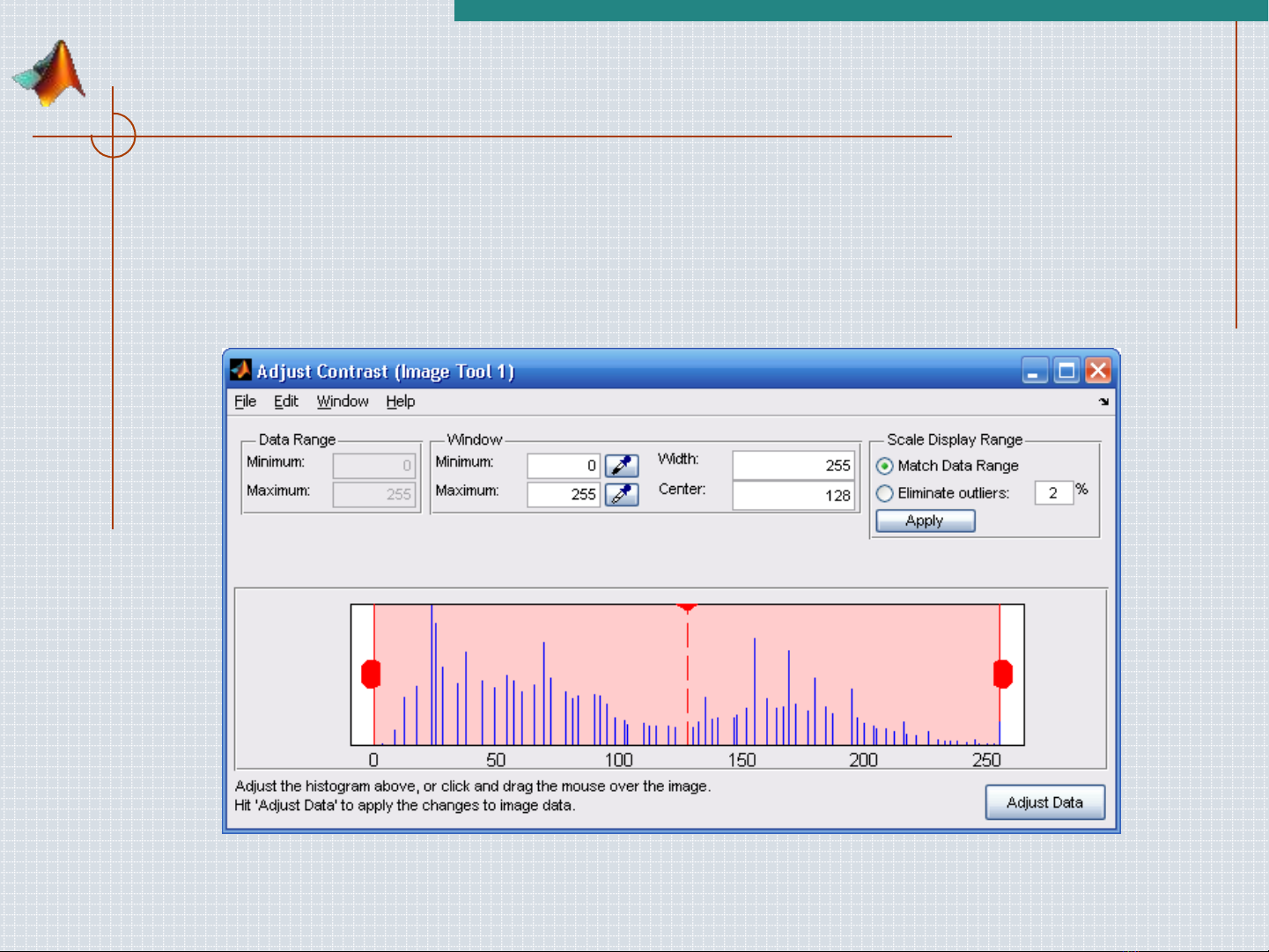

  3. Biến đổi histogram  Trong matlab sử dụng lệnh imtool 3

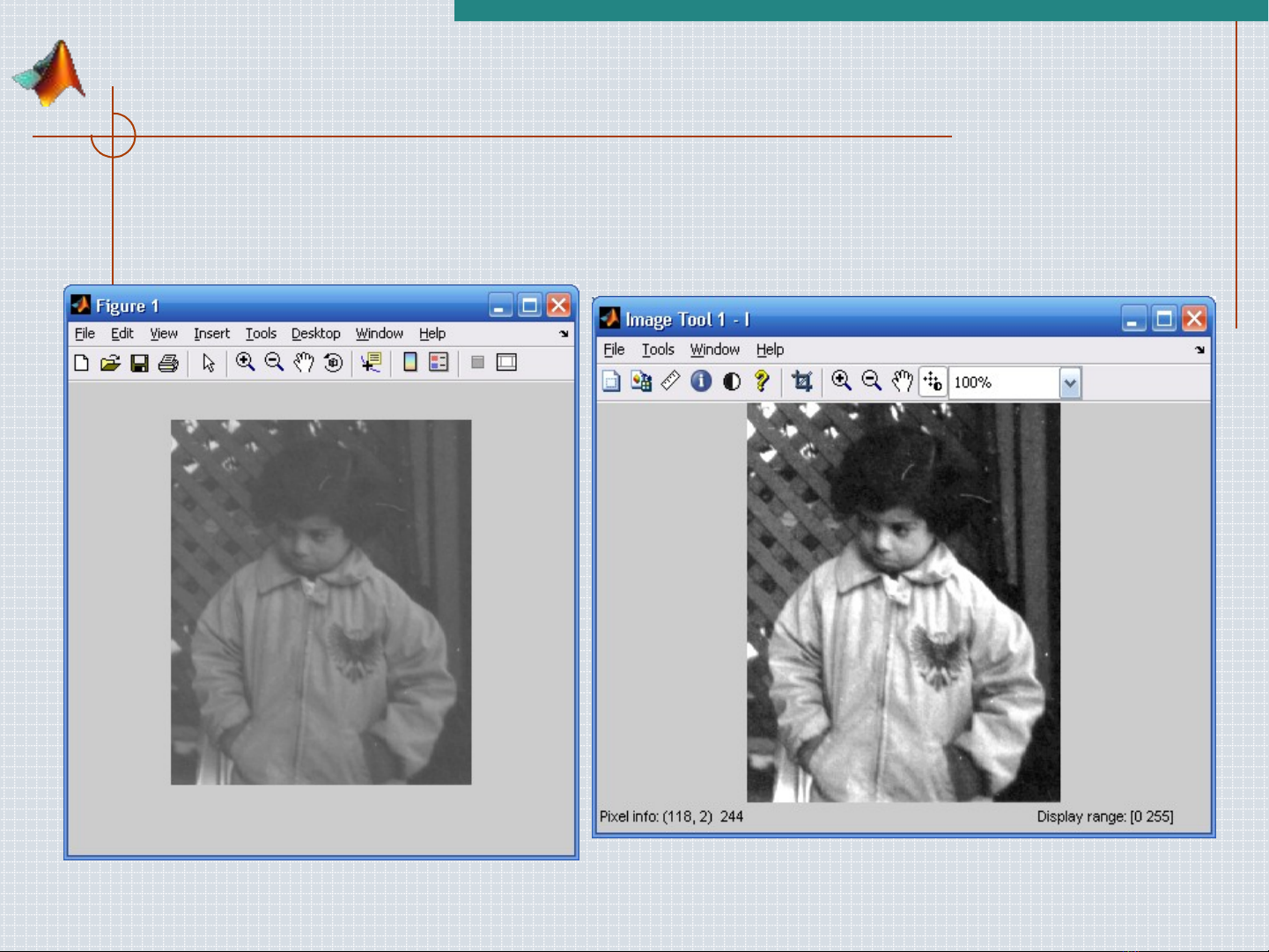

  4. Kết quả 4

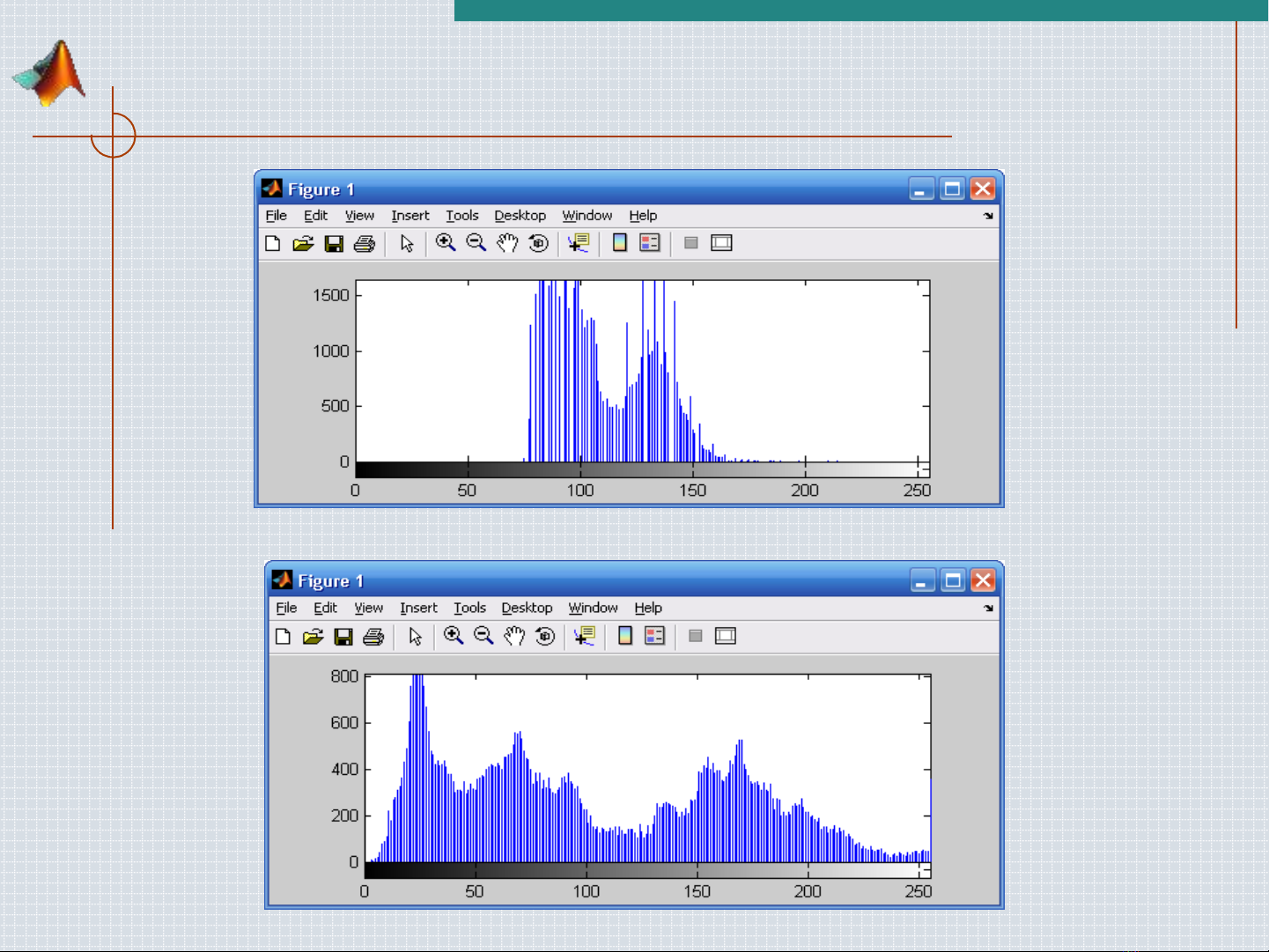

  5. Biến đổi histogram 5
  6. Biến đổi histogram  San phẳng (cân bằng) Histogram  Cân bằng Histogram là phép biến đổi phi tuyến nhằm thu được sự phân bố đều các giá trị mức xám  Công thức k bk bmax bmin Pi bmin i amin 6
  7. Biến đổi histogram  Trong Matlab  I2 = imadjust(I);  Ví dụ với ảnh trên 7
  8. Phép lọc tuyến tính  Cơ sở tính toán của phép lọc tuyến tính là dựa trên phép nhân chập  Ảnh thu được sẽ là tổng hợp trọng số hay là trung bình trọng số các điểm lân cận với mặt nạ  Điểm chịu tác động của biến đổi là điểm ở tâm mặt nạ 8
  9. Phép lọc tuyến tính  Trong Matlab, sử dụng hàm fspecial để tạo mặt nạ lọc >> H= fspecial('type',parameter) 'average' averaging filter 'disk' circular averaging filter 'gaussian' Gaussian lowpass filter 'motion' motion filter 'prewitt' Prewitt horizontal edge-emphasizing filter 'sobel' Sobel horizontal edge-emphasizing filter 9 'unsharp' unsharp contrast enhancement filter
  10. Phép lọc tuyến tính  Tự tạo bộ lọc >>h=1/10*[1 1 1; 1 2 1; 1 1 1]  Sử dụng hàm imfilter để lọc ảnh >> I2=imfilter(I1,H)  Trong đó:  I1: ma trận chứa dữ liệu điểm ảnh  H: mặt nạ lọc  I2: Ảnh đã qua phép lọc 10
  11. Phép lọc tuyến tính  Mặt nạ average  H= fspecial('average',[r c])  Bộ lọc trung bình, kích thước mặc định 3x3  Ví dụ: 1 1 1 1 1 1 1 9 1 1 1 11
  12. Phép lọc tuyến tính  Mặt nạ disk  H= fspecial('disk',r)  Bộ lọc tròn chung bình, r có mặc định bằng 5  Mặt nạ lọc có kích thước 2r+1  Ví dụ: H= fspecial('disk',3)  Mặt nạ gaussian  H= fspecial('gaussian',[r c],sig)  Mặc định là 3x3 và sig=0.5  Các hệ số của là các phần tử rời rạc của phân bố Gauss 12
  13. Phép lọc tuyến tính  Mặt nạ motion  H= fspecial('motion',len,theta)  Giá trị mặc định len=9, theta=0  Được sử dụng để làm nhòe ảnh có hướng  Ví dụ: I = imread('saturn.tif'); subplot(1,2,1);imshow(I);title('Original'); H = fspecial('motion',50,45); I2 = imfilter(I,H); subplot(1,2,2);imshow(I2);title('Motion Blurred'); 13
  14. Phép lọc tuyến tính  Mặt nạ prewitt  Mặt nạ sobel H=fspecial('prewitt') H=fspecial('sobel') 1 1 1 1 2 1 0 0 0 0 0 0 1 1 1 1 2 1 14
  15. Phép lọc tuyến tính  Mặt nạ unsharp  H= fspecial('unsharp',alpha)  Tăng cường độ nét và tương phản  Kích thước 3x3, tham số alpha mặc định = 0.2  Ví dụ: I = imread('moon.tif'); h =fspecial('unsharp'); imshow(I) I2 = imfilter(I,h); figure,imshow(I2) 15
  16. Phép lọc tuyến tính 16
  17. Lọc tuyến tính  Mặt nạ Lapalacian  fspecial('laplacian', alpha)  Tăng độ sắc nét cho ảnh 17
  18. Phép lọc tuyến tính  Ví dụ I=imread('cameraman.tif'); H = fspecial('average'); I2 = imfilter(I,H); imshow(I);figure,imshow(I2); 18
  19. Loại bỏ viền đen 19
  20. Loại bỏ viền đen  Để loại bỏ viền đen I3 = imfilter(I,H,'replicate'); imshow(I2);figure,imshow(I3); 20
