Bài giảng "Cơ học lý thuyết" cung cấp các bài tập và ví dụ minh họa giúp người học nắm vững kiến thức cơ bản về cơ học. Nội dung bao gồm các dạng bài tập tĩnh học như tìm phản lực liên kết, bài toán giàn và hệ lực không gian. Bài giảng cũng đề cập đến các bài tập về ma sát, một yếu tố quan trọng trong nhiều hệ thống cơ học. Phần động học bao gồm các bài tập về chuyển động của chất điểm và vật rắn. Cuối cùng, phần động lực học tập trung vào các bài tập về lực và chuyển động, giúp người học hiểu rõ các định luật Newton. Bài giảng này là tài liệu hữu ích cho sinh viên ngành kỹ thuật và cơ khí.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài tập Cơ học lý thuyết

CƠ HỌC LÝ THUYẾT 1 Copyright by CƠ ĐIỆN TỬ CHANNEL
BÀI TẬP TĨNH HỌC

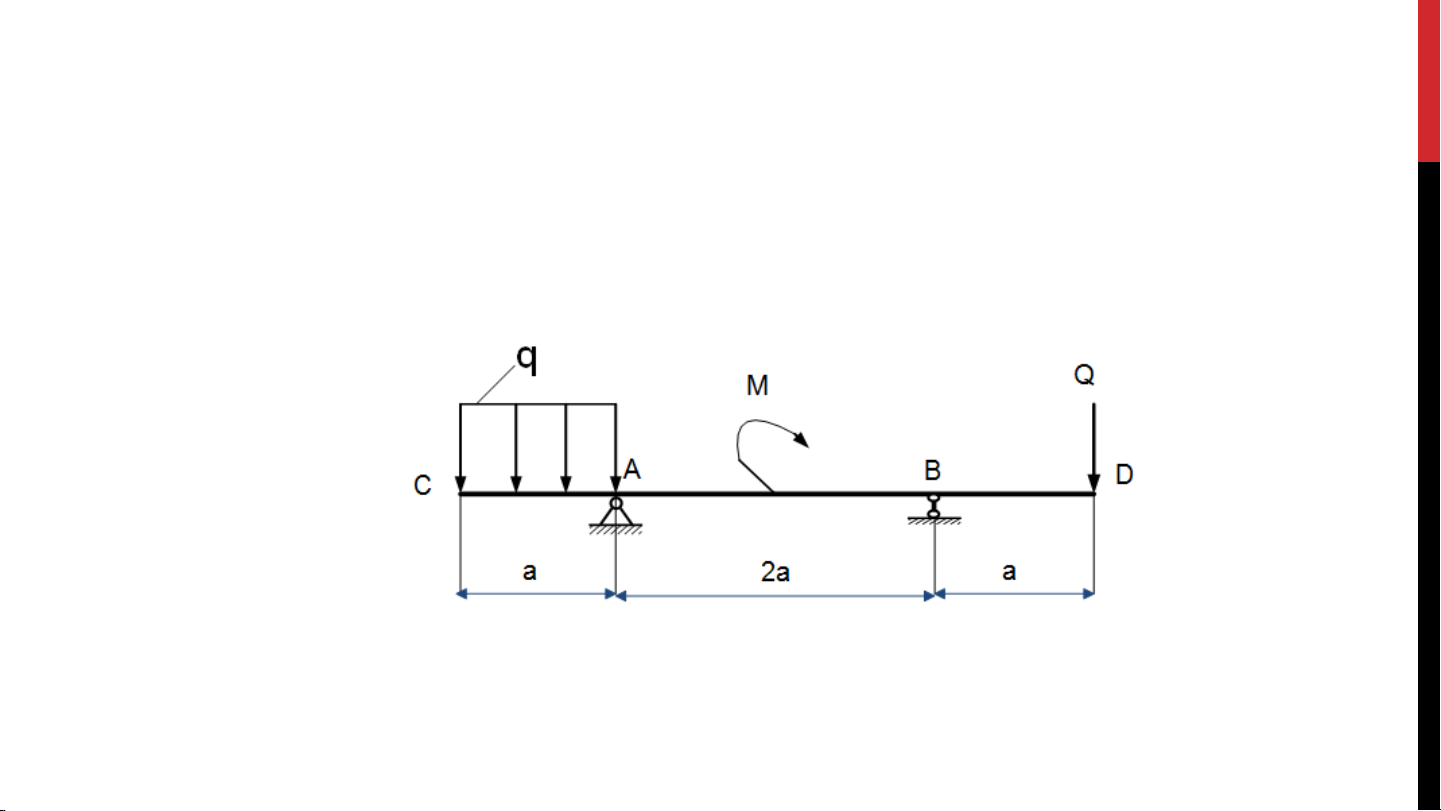

Dạng Bài tập tìm Phản lực liên kết Bài 1. Dầm công xôn CD chịu tác dụng của lực tập trung Q= 20KN, lực phân bố đều với cường độ q = 20KN/m; momen M=8KNm và a=0,8m. Hãy xác định phản lực các gối tựa. 3 Copyright by CƠ ĐIỆN TỬ CHANNEL

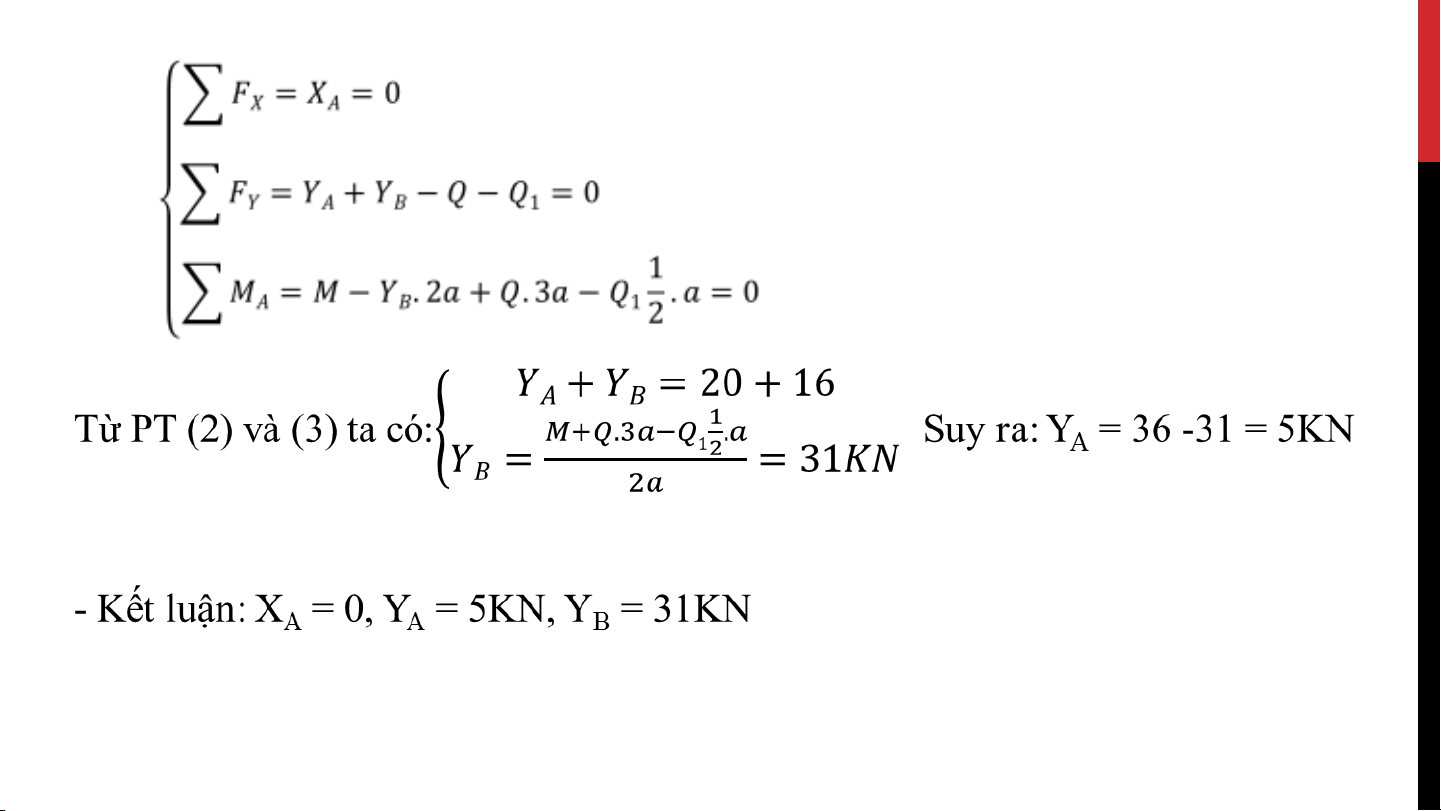

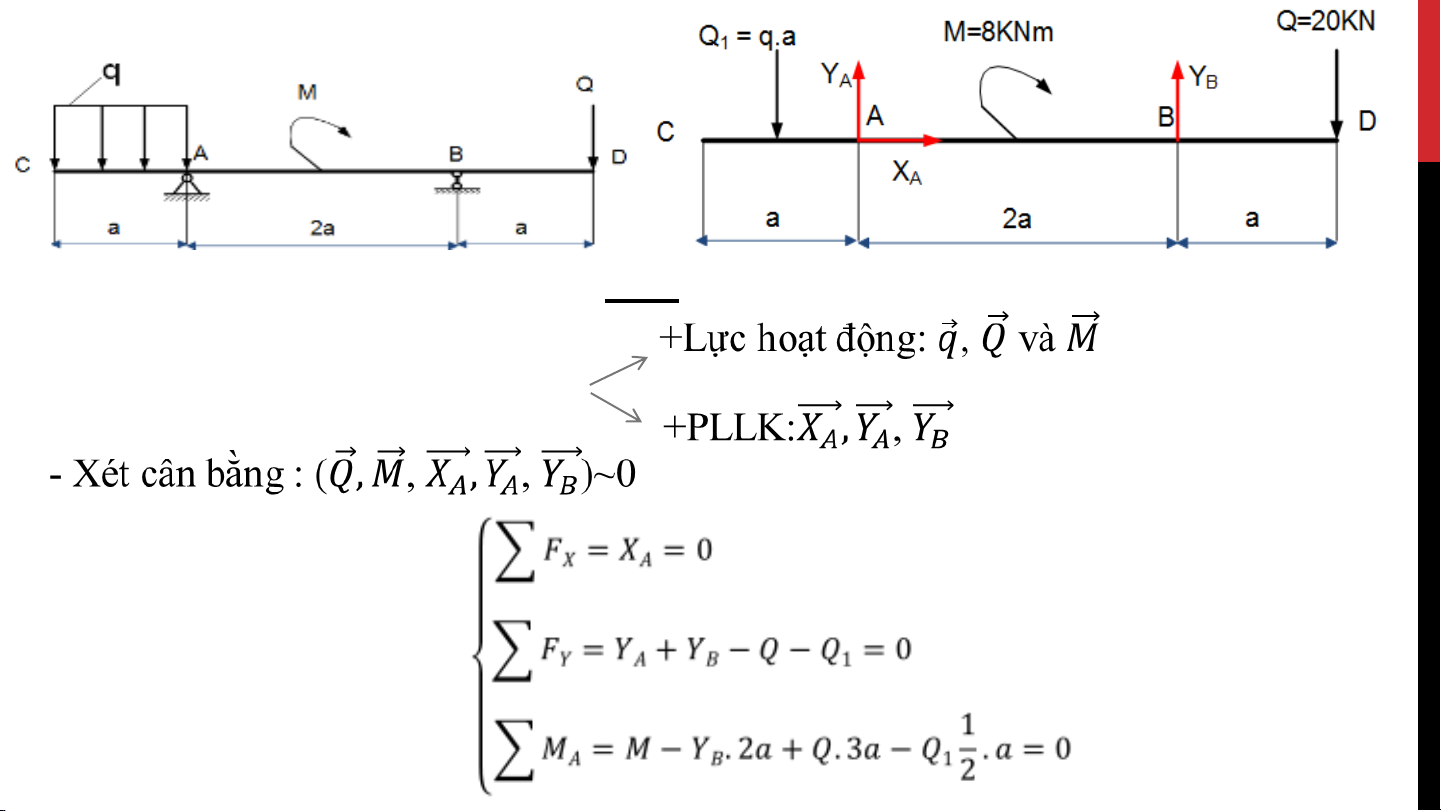

Giải - Vật khảo sát: Dầm công xôn CD - Các lực tác dụng lên dầm CD 4 Copyright by CƠ ĐIỆN TỬ CHANNEL
5 Copyright by CƠ ĐIỆN TỬ CHANNEL
Dạng Bài tập tìm Phản lực liên kết Bài 2. Thanh ABC và CD liên kết với nhau bằng bản lề C. Thanh ABC ngàm ở A, còn D là gối tựa di động. Phần AB chịu tải trọng phân bố đều với cường độ q và 1 ngẫu lực với mô-men M. Tại điểm giữa của CD có lực P tác dụng vuông góc với thanh. Xác định phản lực ở A và D nếu P=500N, q = 200N/m, M = 400Nm 6 Copyright by CƠ ĐIỆN TỬ CHANNEL
Nhận xét: Đây là bài toán hệ vật, Do số ẩn cần tìm nhiều hơn số PT nên ta có thể giải bằng PP tách vật (hoặc hóa rắn kết hợp tách vật) Giải: Ở đây giải bằng PP tách vật - Vật khảo sát: CD - Các lực tác dụng lên CD 7 Copyright by CƠ ĐIỆN TỬ CHANNEL
8 Copyright by CƠ ĐIỆN TỬ CHANNEL
- Vật khảo sát: ABC - Các lực tác dụng lên vật 9 Copyright by CƠ ĐIỆN TỬ CHANNEL
10 Copyright by CƠ ĐIỆN TỬ CHANNEL
Dạng Bài toán giàn 11 Copyright by CƠ ĐIỆN TỬ CHANNEL
Đây là bài toán giàn, giàn là hệ thanh không trọng lượng liên kết với nhau bằng 1 bản lề và lực tác dụng tại các nút. Có thể giải bằng phương pháp tách nút (các bạn có thể tham khảo các cách khác) 12 Copyright by CƠ ĐIỆN TỬ CHANNEL
- Vật khảo sát: Nút D - Vật khảo sát: Nút E - Các lực tác dụng lên vật - Các lực tác dụng lên vật +Lực hoạt động: 13 Copyright by CƠ ĐIỆN TỬ CHANNEL
- Vật khảo sát: Nút F - Các lực tác dụng lên vật +Lực hoạt động: - Vật khảo sát: Nút C - Các lực tác dụng lên vật 14 Copyright by CƠ ĐIỆN TỬ CHANNEL
- Vật khảo sát: Nút A - Các lực tác dụng lên vật +Lực hoạt động: 15 Copyright by CƠ ĐIỆN TỬ CHANNEL
Dạng Bài tập hệ lực không gian 16 Copyright by CƠ ĐIỆN TỬ CHANNEL
17 Copyright by CƠ ĐIỆN TỬ CHANNEL
Bài tập tương tự 1: Dàn gồm 7 thanh chịu lực như hình vẽ và được đỡ bằng gối di động A và gối cố định B. Tìm phản lực tại các gối và ứng lực cá thanh. Đáp số NA = 3,25kN, YB = 2,75kN, XB = 0, S1 = 1,3kN, S2 = 3,03kN, S3 = -3,5kN S4 = -2,5kN, S5 = -2,6kN, S6 = 1,73kN S7 = -1,73kN 18 Copyright by CƠ ĐIỆN TỬ CHANNEL
DẠNG BÀI TẬP PHẦN MA SÁT Phân tích 19 Copyright by CƠ ĐIỆN TỬ CHANNEL
x y 20 Copyright by CƠ ĐIỆN TỬ CHANNEL
