Các vấn đề cơ bản của truyền số liệu bvhieu@dit.hcmut.edu.vn bvhieu@cse.hcmut.edu.vn 1
Nội dung Dữ liệu và tín hiệu Truyền dẫn dữ liệu Kỹ thuật mã hóa tín hiệu Cấu trúc kênh truyền (tuần tự và song song) Cấu trúc truyền (bất đồng bộ và đồng bộ) Lỗi và phát hiện, sữa lỗi Giao tiếp V.24/EIA-232-F Nén thông tin Phân hợp kênh ADSL Bộ môn Kỹ thuật máy tính 2
Mã dữ liệu Baudot (Emile Baudot) 5 bit (32 mã) Dùng 2 mã 5 bit (letter & figure) để mã hết các ký tự, chữ số và dấu ASCII (American Standard Code for Information Interchange) 7 bit (128 mã), bao gồm các ký tự chữ thường và hoa, các ký tự chữ số, các ký tự dấu chấm câu và các ký tự đặc biệt. Phổ biến nhất hiện nay được sử dụng trong giao tiếp dữ liệu tuần tự. EBCDIC (Extended Binary Coded Decimal Interchange Code) 8 bit Được dùng trong các hệ thống máy tính IBM Unicode 16 hoặc 32 bit Hứa hẹn được sử dụng rộng rãi trong tương lai Bộ môn Kỹ thuật máy tính 3

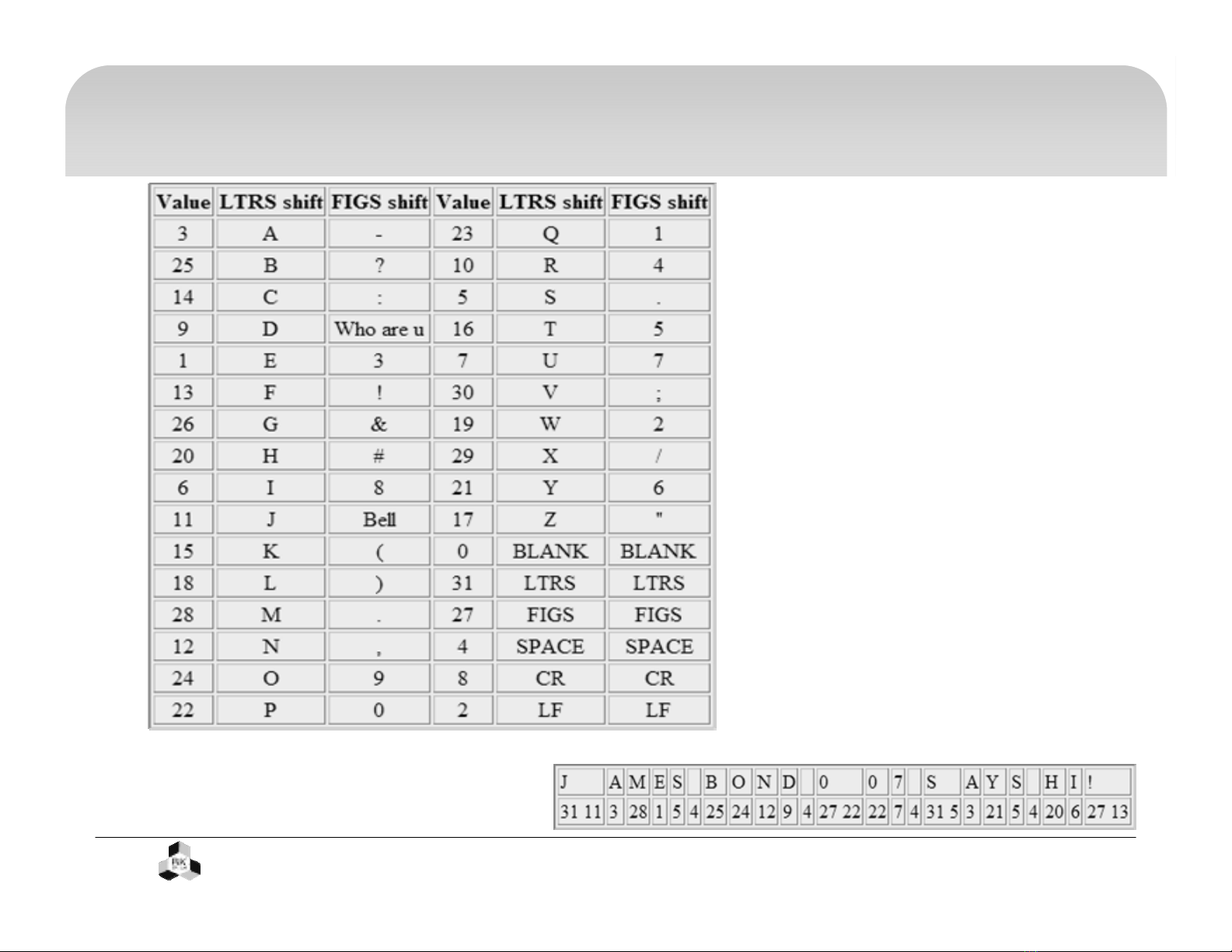

Mã Baudot “JAMES BOND 007 SAYS HI!” Bộ môn Kỹ thuật máy tính 4

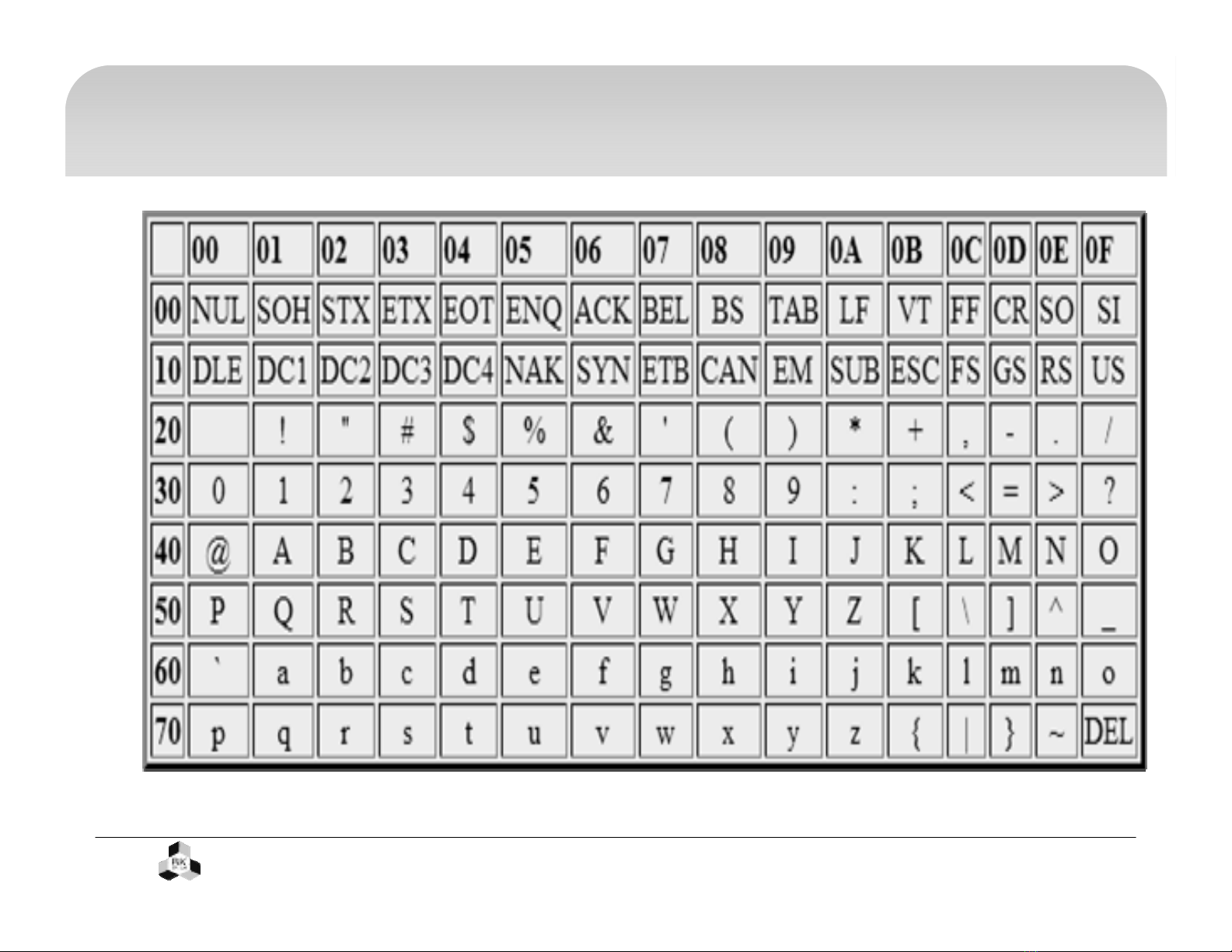

Mã ASCII Bộ môn Kỹ thuật máy tính 5
Cấu trúc kênh truyền Song song (Parallel) Mỗi bit dùng một đường truyền riêng. Một kênh truyền riêng được dùng để thông báo cho bên nhận biết khi nào có dữ liệu (clock signal) Có thể có thêm kênh truyền báo bên nhận sẵn sàng nhận dữ liệu mới Bộ môn Kỹ thuật máy tính 6
Cấu trúc kênh truyền Tuần tự (Serial) Tất cả các bit đều được truyền trên cùng một đường truyền Không cần đường truyền riêng cho tín hiệu đồng bộ 2 cách truyền Bất đồng bộ: mỗi ký tự được đồng bộ bởi start và stop bit Đồng bộ: mỗi khối ký tự được đồng bộ dùng cờ Bộ môn Kỹ thuật máy tính 7
Nội dung Dữ liệu và tín hiệu Truyền dẫn dữ liệu Kỹ thuật mã hóa tín hiệu Cấu trúc kênh truyền (tuần tự và song song) Cấu trúc truyền (bất đồng bộ và đồng bộ) Lỗi và phát hiện, sữa lỗi Cấu hình Giao tiếp V.24/EIA-232-F Nén thông tin Phân hợp kênh ADSL Bộ môn Kỹ thuật máy tính 8
Truyền bất đồng bộ Dữ liệu được truyền theo ký tự (5 → 8 bits) Chỉ cần giữ đồng bộ trong một ký tự Tái đồng bộ cho mỗi ký tự mới Hành vi Ở trạng thái rảnh, bộ thu phát hiện sự chuyển 1 → 0 Lấy mẫu 5->8 khoảng kế tiếp (chiều dài ký tự) Đợi việc chuyển 1 → 0 cho ký tự kế tiếp Hiệu suất Đơn giản Rẻ Phí tổn lớn (~20%) Thích hợp cho dữ liệu với khoảng trống giữa các ký tự lớn Bộ môn Kỹ thuật máy tính 9
Truyền bất đồng bộ Bộ môn Kỹ thuật máy tính 10
Truyền bất đồng bộ Đồng bộ bit Chuyển đổi 1 byte thông tin thành/từ chuỗi bit PISO – SIPO Clock thường mất đồng bộ Bộ thu thường dùng clock gấp N lần clock của bộ phát Bộ môn Kỹ thuật máy tính 11
Truyền bất đồng bộ Bộ môn Kỹ thuật máy tính 12
Truyền bất đồng bộ Bộ môn Kỹ thuật máy tính 13
Tryền bất đồng bộ Bộ môn Kỹ thuật máy tính 14
Truyền bất đồng bộ Bộ môn Kỹ thuật máy tính 15
Truyền bất đồng bộ Đồng bộ ký tự (character synchronization): dùng start và stop bit Bộ môn Kỹ thuật máy tính 16
Truyền bất đồng bộ Đồng bộ khung (frame synchronization): dùng các ký tự điều khiển (STX, ETX, DLE) Bộ môn Kỹ thuật máy tính 17
Truyền đồng bộ Truyền không cần start/stop Phải có tín hiệu đồng bộ Đồng bộ bit (bit synchronization): Clock encoding and extraction (Timestamp) Tích hợp thông tin đồng bộ (clock) vào trong dữ liệu truyền Đầu nhận sẽ tách thông tin đồng bộ dựa vào dữ liệu nhận được RZ, Manchester (NRZ signaling), differential Manchester Digital Phase-Lock-Loop Dùng một đường tín hiệu đồng bộ riêng biệt Tín hiệu đồng bộ dễ bị suy giảm trên đường truyền Thích hợp khi truyền một khoảng cách ngắn Bộ môn Kỹ thuật máy tính 18
Mã hóa và tách dữ liệu đồng bộ Bộ môn Kỹ thuật máy tính 19
Truyền đồng bộ Đồng bộ khung (frame synchronization): Character-oriented synchronous transmission Dùng các ký tự điều khiển : SYN, STX, ETX, DLE. Bit-orienter synchronous transmission Dùng các mẫu bit điều khiển (flag byte or flag pattern) → bit stuffing problem Hiệu quả: phí tổn thấp hơn so với truyền bất đồng bộ Bộ môn Kỹ thuật máy tính 20
