Các chi tiết được điều khiển bởi các kích thước và các tham số khác mà xác định hình dạng của chúng. Bằng việc tạo các biến thiết kế và gán chúng cho các tham số này, ta có thể điều khiển được tất cả các giá trị này.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Chương 4. Sử dụng các biến thiết kê

Chương 4. Sử dụng các biến thiết kê 4.1. Các biến thiết kế  Các chi tiết được điều khiển bởi các kích thước và các tham số khác mà xác định hình dạng của chúng. Bằng việc tạo các biến thiết kế và gán chúng cho các tham số này, ta có thể điều khiển được tất cả các giá trị này.  Các biến thiết kế có 2 loại: Active Part Design Variable (biến cục bộ) và Globle Design Variable (biến toàn cục).  Biến Active part design chỉ điều khiển chi tiết (Part) chúng được gán cho.  Biến Global design cho phép bạn sử dụng các biến giống nhau cho nhiều feature qua nhiều chi tiết (part). Nếu bạn thiết kế nhiêu Part trong cùng một file, bạn có thể sử dụng biến global design để điều khiển một vài hay tất cả các part với cùng một biến. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
4.2. Tạo biến Active Part Ví dụ ta đặt các biến để điều khiển một chiếc lò xo. Phân tích ta thấy, lò xo được quản lý bởi các tham số sau: - Kiểu lò xo - Số vòng xoắn (Revolution) - Bước xoắn (Pitch) - Chiều cao (Height) - Đường kính lò xo - Góc nghiêng xoắn - Hướng xắn - Góc bắt đầu - Bán kính của biên dạng kéo theo đường xoắn KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op

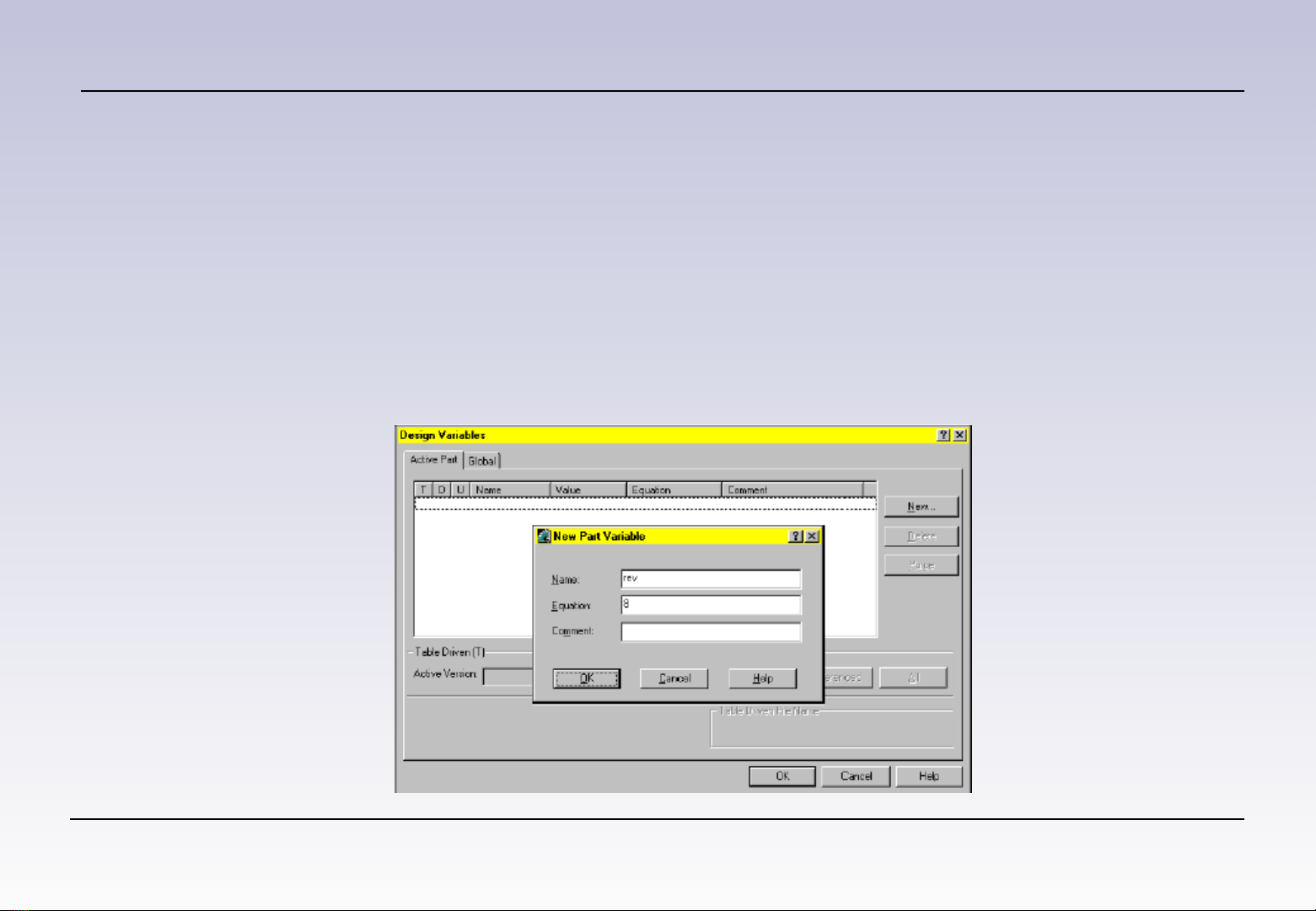

 Cách đặt biến: - Dùng lệnh AMVARS hoặc vào Menu Part  Design Variables - Trong hộp thoại Design Variables, chọn Active Part tab và chọn New. - Trong hộp thoại New Part Variable, chọn: Name: Dặt tên cho biến Equation: Gán giá trị cho biến KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
 Gán biến cho các tham số kích thước của Active Part 1. Dùng lệnh AMDIMDSP để đặt các kích thước theo phương trình (Trong vùng đồ họa , kích phải chuột và chọn Dimensioning  Dimensions as Equations) 2. Dùng lệnh AMEDITFEAT hoặc Trong vùng đồ họa , kích phải chuột và chọn Edit Features  Edit. 3. Gán tên các biến đã đặt tương ứng.  Hiệu chỉnh các biến Các biến có thể được thêm vào và có thể hiệu chỉnh bất kỳ lúc nào trong quá trình thiết kế. Khi cập nhật chi tiết các thay đổi của biến thiết kế sẽ tự động được cập nhật. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
- Để gán thêm biến thiết kế cho Active Part: 1. Từ Menu Part  Design Variables 2. Trong hộp thoại Design Variables, chọn Active Part tab, chọn New. 3. Trong hộp thoại New Part Variable, chỉ ra: Name: tên biến Equation: giá trị Chọn OK. 4. Chọn OK để thoát khỏi hộp thoại Design Variables. - Gán biến vừa tạo cho chi tiết 1. Dùng lệnh AMEDITFEAT để thêm biến mới. 2. Chọn chi tiết cần gán thêm biến. 3. Gán tên biến vào vị trí tương ứng. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
- Hiệu chỉnh các biến 1. Dùng lệnh AMVARS hoặc từ menu Part  Design Variables 2. Trong hộp thoại Design Variables, chọn Active Part tab, chọn biến cần hiệu chỉnh và nhập giá trị mới 3. Dùng lệnh AMUPDATE cập nhật các thay đổi. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
4.3. Tạo biến Globle - Bạn có thể gán các biến Globle cho một hay nhiều chi tiết để điều khiển các đối tượng (Feature) giống nhau. Ví dụ: ta dùng biến Globle để điều chỉnh chiều cao và đường kính của 2 lò xo - Mỗi lò xo đã có các biến Active Part (gồm các biến Rev, Ht, Dia, Rad). Ta sẽ chuyển biến Active Part sang biến Globle để điều khiển cả 2 lò xo. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
Thực hiện: 1. Mở hộp thoại Design Variables: Từ menu Part  Design Variables 2. Trong hộp thoại Design Variables, chọn Active Part tab, chọn biến cần chuyển (ví dụ (ht). Dưới mục Move to Global, chọn Selected. 3. Chọn Global tab và kiểm tra danh sách các biến global đã chuyển. - Vì mỗi biến Globle sẽ điều khiển cả hai chi tiết nên ta loại bỏ (Remove) biến đã chuyển (ht) của chi tiết còn lại. Thực hiện: 1. Dùng lệnh AMACTIVATE để kích hoạt chi tiết thứ hai PART2_1. 2. Mở hộp thoại Design Variables: từ menu Part  Design Variables 3. Trong hộp thoại Design Variables, chọn Active Part tab, chọn biến ht và chọn Delete. Chọn OK. Biến global (ht) bây giờ điều khiển chiều cao của cả hai lò xo. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
 Để tạo biến Globle mới 1. Mở hộp thoại Design Variables: từ menu Part  Design Variables 2. Trong hộp thoại Design Variables, chọn Global tab và chọn New. 3. Trong hộp thoại New Part Variable, chỉ ra: Name: Nhập tên biến Equation: Nhập giá trị Chọn OK.  Để gán biến Globle cho một chi tiết: 1. Hiệu chỉnh chi tiết cần gán biến globle mới tạo Trong vùng đồ họa , kích phải chuột và chọn Edit Features  Edit. 2. Chọn chi tiết cần hiệu chỉnh. 3. Nhập tên biến tương ứng 4. Dùng lệnh AMUPDATE để cập nhật sự thay đổi. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
 Để sửa một biến Globle 1. Mở hộp thoại Design Variables 2. Trong hộp thoại Design Variables, chọn Global tab, chọn biến cần hiệu chỉnh và nhập giá trị mới  Các biến thiết kế rất hữu dụng để điều khiển kích thước của chi tiết. Cả biến active part và global design đều có thể được điều điều khiển bởi các bảng dữ liệu. Để tạo một bảng điều khiển chi tiết, bạn có thể sử dụng phần mềm Microsoftđ Excel để tạo một bảng tính chứa các giá trị cho các phiên bản khác nhau của chi tiết. KS.§ç Xu© n g«iBé «n ¸ & «bèt N m M y R Thi tkÕ khÝ r Õ c¬ tong echani M cal D eskt op
