Chương 2: Ghép kênh PCM,PDH

MOÂN HOÏC: KYÕ THUAÄT GHEÙP KEÂNH

Chöông 2: Gheùp keânh PCM,PDH

Th.S Phạm Thị Phượng 1

2010-03-17

 PDH : Plesiochronous Digital Hierarchy Phaân caáp soá caän ñoàng boä

 SDH : Sychronous Digital Hierarchy Phaân caáp soá ñoàng boä

Th.S Phạm Thị Phượng 2

2010-03-17

NOÄI DUNG CHÖÔNG 2

 Lòch söû phaùt trieån cuûa PCm  Sô ñoà khoái boä gheùp PCM -N  Luoàng PCM 30 vaø PCM 24  Phaân caáp gheùp luoàng thöù caáp PDH.  Nguyeân lyù gheùp luoàng thöù caáp  Kyõ thuaät cheøn.  Caáu truùc khung caùc luoàng E2, E3, E4, E5  Kyõ thuaät xen reõ  Maõ ñöôøng truyeàn.

Th.S Phạm Thị Phượng 3

2010-03-17

I. Lòch söû cuûa PCM

 Trong PSTN analog (FDM) laø vieäc truyeàn daãn nhieàu keânh raát khoù khaên do tính phi tuyeán cuûa moâi tröôøng daãn ñeán nhieãu xuyeân keânh (cross-talk)

 1937 Reeves vaø Delorane (ITT labs) ñaõ thöû nghieäm

coâng ngheä TDM.

 1948 PCM ñöôïc thöû nghieäm taïi Bell Labs: Söû duïng phöông thöùc chuyeån ñoåi caùc keânh thoaïi Analog 4Khz coù saün thaønh luoàng tín hieäu soá 64 kbit/s.

 TDM ñöôïc ñöa vaøo söû duïng vaøo naêm 1962 vôùi ñöôøng

truyeàn 24 keânh thoaïi PCM.

 Heä thoáng PCM 30 keânh thoaïi ñaàu tieân ñöôïc söû duïng

taïi Phaàn lan naêm 1969

Th.S Phạm Thị Phượng 4

2010-03-17

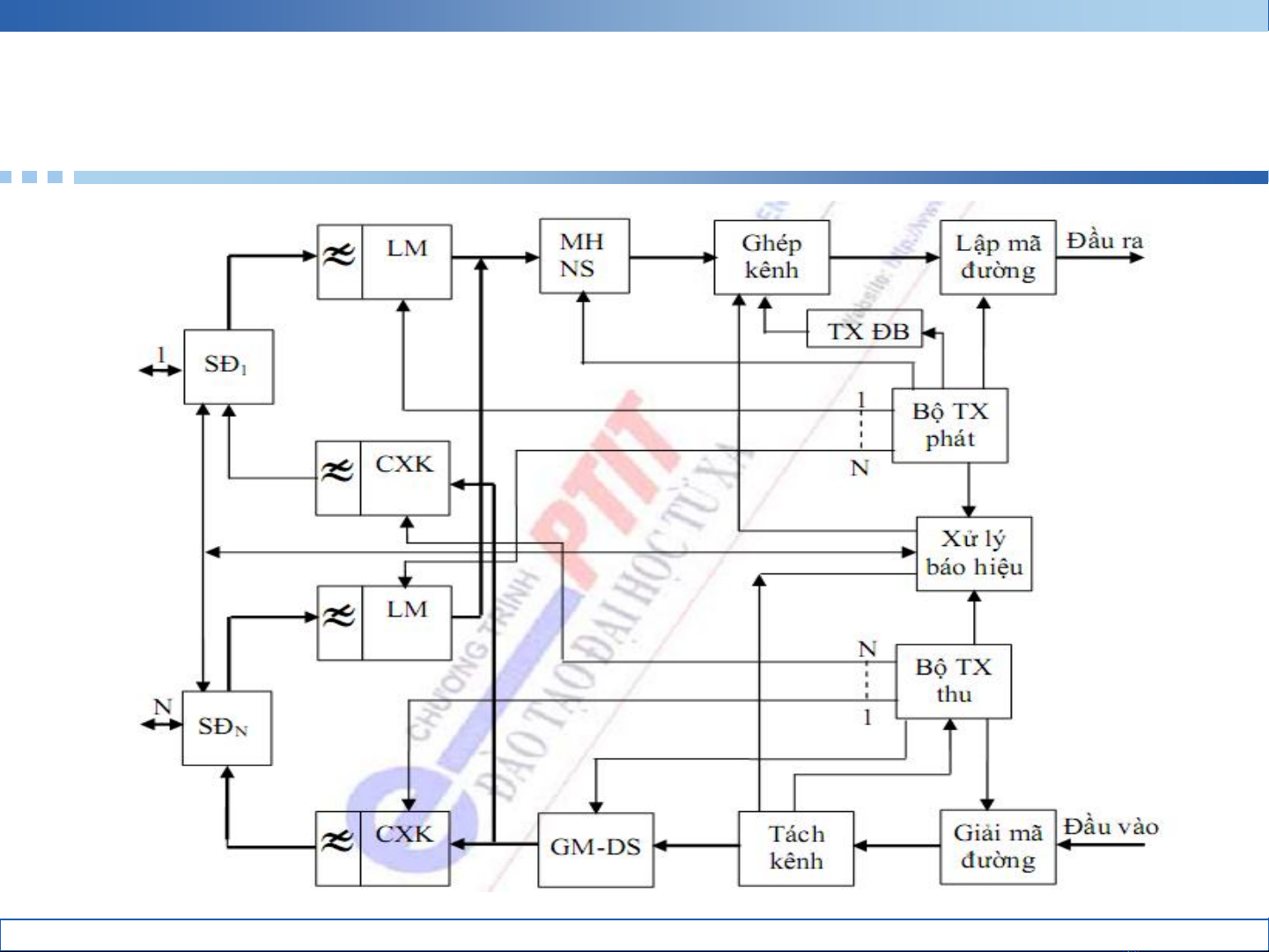

II.Sô ñoà khoái boä gheùp keânh PCM -N

Th.S Phạm Thị Phượng 5

2010-03-17

Nguyeân lyù hoaït ñoäng theo höôùng phaùt

 Tín hieäu analog qua boä SÑ(sai ñoäng), qua boä

loïc thoâng thaáp å BW =3,4KHz.

 Khoái LM coù chöùc naêng laáy maãu tín hieäu

thoaïi vôùi toác ñoä 8KHz.

 Khoái MH –NS : Thöïc hieän löôïng töû hoùa khoâng ñeàu vaø maõ hoùa moãi xung löôïng töû thaønh 8 bit theo luaät A vaø tín hieäu ra ñöôïc ñöa vaøo boä gheùp keânh.

Th.S Phạm Thị Phượng 6

2010-03-17

 Gheùp 30 keânh tín hieäu soá, 1 keânh ñoàng boä vaø 1 keânh baùo hieäu ñöôïc gheùp xen bít taïo thaønh luoàng E1.

Nguyeân lyù hoaït ñoäng theo höôùng phaùt

 Daõy soá lieäu nhò phaân ñöôïc chuyeån thaønh maõ

HDB3 vaø ñöôïc phaùt ñi

 Khoái TXÑB : taïo ra xung ñoàng boä khung vaø

ña khung.

 Khoái xöû lyù tín hieäu baùo hieäu :tieáp nhaän tín hieäu goïi cuûa keânh thoaïi ñeå chuyeån thaønh caùc bít vaø ñöôïc gheùp vaøo vò trí ñaõ quy ñònh trong luoàng E1.

Th.S Phạm Thị Phượng 7

2010-03-17

II.Sô ñoà khoái boä gheùp keânh PCM -N

Th.S Phạm Thị Phượng 8

2010-03-17

Nguyeân lyù hoaït ñoäng theo höôùng thu

 Daõy xung 3 möùc HDB3 ñöôïc qua boä giaûi maõ

chuyeån thaønh xung 2 möùc.

 Qua boä taùch keânh ñeå taùch thaønh n keânh thoaïi,

keânh ñoàng boä vaø keânh baùo hieäu.

 Xung ñoàng boä ñöa tôùi khoái taïo xung thu ñeå

khôûi ñoäng boä chia vaø taïo ra caùc khe thôøi gian ñoàng boä vôùi phía phaùt.

 Moãi 8 bít cuûa tín hieäu thoaïi qua boä giaûi maõ – daõn soá ñeå chuyeån thaønh keânh coù bieân ñoä töông öùng. Vaø ñöôïc ñöa tôùi khoái CXK.

Th.S Phạm Thị Phượng 9

2010-03-17

III.Cấu truùc khung PCM30/32 ( Luoàng E1)

1 ĐA KHUNG(2ms)

1 KHUNG(125µs)

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

32 khe thời gian

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

30 kênh thoại

Các khung chẵn

8 bit cho mỗi kênh thoại

1 1

4 bit đầu của khung 0 là từ mã đồng bộ đa khung: 0

x 0

x x

Các khung lẻ

Khung 1 đến 15:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

=1 mất đồng bộ đa khung

x x

4 5 6

7 8

=1 mất đồng bộ khung

488ns

Báo hiệu cho kênh 1-15

Báo hiệu cho kênh 16-30

1 2 3 4 5 6 7 8

Th.S Phạm Thị Phượng 10

2010-03-17

III.Cấu truùc khung PCM30/32 ( Luoàng E1)

 VPCM 30 = 8*32*8000 = 2,048Mbit/s  .  Trong khung leû :Bit Y sử dụng cho mạng quốc

tế. 7bit coøn laïi laø töø maõ ñoàng boä khung.

 Trong khung chaün: Bit Y söû duïng cho maïng quoác teá. 5 bit X coøn laïi daønh cho quoác gia.  Trong khe thôøi gian thöù 16 cuûa Khung F0 : Truyeàn töø maõ ñoàng boä ña khung trong 4 bit ñaàu. Bit thöù 6 truyeàn caûnh baùo xa khi maát ñoàng boä ña khung. Caùc bit X coøn laïi daønh cho quoác gia. Neáu khoâng söû duïng ñaët laø 1.

Th.S Phạm Thị Phượng 11

2010-03-17

Th.S Phạm Thị Phượng 12

2010-03-17

Caùc khe thôøi gian 0 vaø 16

Khung soá

TS0 – bit soá 1 2 3 4 5 6 7 8

TS16 – bit soá 1 2 3 4 5 6 7 8

Y 0 0 1 1 0 1 1

0 0 0 0 X Z X X

Y 1 Z X X X X X

SIG - Ch1 SIG - Ch16

Y 0 0 1 1 0 1 1

SIG - Ch2 SIG - Ch17

Y 1 Z X X X X X

SIG - Ch3 SIG - Ch18

Y 0 0 1 1 0 1 1

SIG - Ch4 SIG - Ch19

Y 1 Z X X X X X

SIG - Ch5 SIG - Ch20

Y 0 0 1 1 0 1 1

SIG - Ch6 SIG - Ch21

Y 1 Z X X X X X

SIG - Ch7 SIG - Ch22

Th.S Phạm Thị Phượng 13

2010-03-17

Caùc khe thôøi gian 0 vaø 16

Khung soá

TS0 – bit soá 1 2 3 4 5 6 7 8

TS16 – bit soá 1 2 3 4 5 6 7 8

Y 0 0 1 1 0 1 1

SIG - Ch8 SIG - Ch23

Y 1 Z X X X X X

SIG - Ch9 SIG - Ch24

Y 0 0 1 1 0 1 1

SIG - Ch10 SIG - Ch25

Y 1 Z X X X X X

SIG - Ch11 SIG - Ch26

Y 0 0 1 1 0 1 1

SIG - Ch12 SIG - Ch27

Y 1 Z X X X X X

SIG - Ch13 SIG - Ch28

Y 0 0 1 1 0 1 1

SIG - Ch14 SIG - Ch29

Y 1 Z X X X X X

SIG - Ch15 SIG - Ch30

Th.S Phạm Thị Phượng 14

2010-03-17

Ñoàng boä trong gheùp keânh cô sôû

Coù 3 caáp ñoàng boä trong gheùp keânh cô sôû:  Ñoàng boä bit (ñoàng boä ñoàng hoà)  Ñoàng boä khung, vaø  Ñoàng boä ña khung.

Ñoàng boä bit ñöôïc thöïc hieän nhôø vaøo maõ ñöôøng truyeàn vaø khoâi phuïc ñoàng hoà taïi ñaàu thu.

Th.S Phạm Thị Phượng 15

2010-03-17

Ñoàng boä ña khung

 Ñoàng boä ña khung thöïc hieän sau khi ñaõ ñaït

ñöôïc ñoàng boä khung:  Tìm khe thôøi gian 16  Kieåm tra 4 bit ñaàu xem coù giaù trò laø ‘0000’  Neáu ñuùng, khung ñang coù laø khung 0 vaø ñaït ñöôïc

ñoàng boä ña khung

 Neáu sai, nhaûy moät khung vaø tieáp tuïc xem xeùt khe

3

4

5

6

7

8

9

10

11

12

1 KHE THỜI GIAN

1 KHUNG (125 µs)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

8 × 24 + 1 = 193 bit

Bít đồng bộ khung

1

2

3

4

5

8 6 7

V = 193 × 8000 = 1,544Mb/s

Khung chẵn(2,4,6,8,10,12) : 001110

Bít baùo hieäu cho mỗi 6 khung

Đồng bộ đa khung Khung lẻ(1,3,5,7,9,11) : 101010 Từ mã đồng bộ khung

Th.S Phạm Thị Phượng 19

2010-03-17

Bảng so saùnh hệ thoáng PCM24 & PCM30/3 2

PCM24

PCM30/32

Tần số lấy mẫu(kHz)

5,2

3,9

Độ rộng khe thời gian(µs)

0,65

0,49

Độ rộng bit(µs)

1,544

2,048

Tốc độ bit(Mbps)

125

Chu kỳ một khung(µs)

Số bit trong 1 từ mã

Số khung trong một đa khung

1,5

Chu kỳ một đa khung(ms)

Tín hiệu đồng bộ khung trong

caùc khung lẻ

caùc khung chẵn

caùc khung lẻ

Tín hiệu đồng bộ đa khung trong

Từ mã đồng bộ khung

101010

0011011

Từ mã đồng bộ đa khung

001110

0000

Th.S Phạm Thị Phượng 20

2010-03-17

V. Phaân caáp gheùp keânh PDH

Mức 1

Mức 2

Mức 3

Mức 4

Mức 5

×7

672CH 4032CH ×6

DS5 BẮC MỸ

24CH 96CH ×4 44,736 Mb/s 274,176 Mb/s

G.752

×24 5760CH 1,544 Mb/s 6,312 Mb/s 480CH 1440CH

×3 ×4 ×5 NHẬT BẢN 1CH G.733 G.734 G.743 G.746

32,064 Mb/s 97,728 Mb/s 257,2 Mb/s

G.752 G.752 64 kb/s

30CH 120CH 480CH 1920CH ×30 7680CH ×4 ×4 ×4 ×4

CHÂU ÂU

139.264 Mb/s 2,048 Mb/s 8,448 Mb/s 34,368 Mb/s 564,992 Mb/s

G.751 G.753 G.751 G.754 G.742 G.744 G.745 G.732 G.735 G.736 G.737

Th.S Phạm Thị Phượng 21

2010-03-17

Caùc caáp gheùp theo chuaån Chaâu AÂu

MỨC

SỐ KEÂNH

TỐC ĐỘ BIT ( Mbps)

MAÕ ĐƯỜNG TRUYỀN AMI, HDB3

2.048

120

8.448

HDB3

480

34.368

HDB3

1920

139.264

CMI

7680

564.992

CMI

Th.S Phạm Thị Phượng 22

2010-03-17

Caùc caáp gheùp theo chuaån Baéc m yõ

MỨC

SỐ KEÂNH

TỐC ĐỘ BIT ( Mbps)

DS1

1.544

MAÕ ĐƯỜNG TRUYỀN Lưỡng cực

DS2

6.312

Lưỡng cực( B6ZS)

DS3

672

44,736

Lưỡng cực( B6ZS)

DS4

4032

274,176

Th.S Phạm Thị Phượng 23

2010-03-17

VI. Caùc phöông phaùp gheùp luoàng soá

 Gheùp xen bit

 Gheùp xen byte

 Gheùp xen chu trình

Th.S Phạm Thị Phượng 24

2010-03-17

Nguyeân lyù gheùp luoàng thöù caáp

Th.S Phạm Thị Phượng 25

D 0

D 1

D 2

t

=

T

Gheùp keânh A ... D

···

A 0

B 0

C 0

D 0

A 1

B 1

C 1

D 1

A 2

B 2

C 2

D 2

t

T  N·T0

T

T0

Th.S Phạm Thị Phượng 27

2010-03-17

VII. Kyõ thuaät cheøn trong PDH

Boä nhôù ñaøn hoài

Th.S Phạm Thị Phượng 28

2010-03-17

Nguyeân lyù hoaït ñoäng

 Moãi luoàng soá ñaàu vaøo ñöôïc ghi vaøo boä nhôù ES döôùi söï ñieàu khieån cuûa ñoàng hoà ghi.

 Ñoàng hoà ñoïc laáy ra ôû boä taïo xung .  Moãi bit ñoïc kích thích vaøo ES seõ laáy moät bít

döõ lieäu.

 Neáu ES khoâng coøn bít döõ lieäu naøo thì coù bít ñoïc nhöng ñaàu ra khoâng coù bít döõ lieäu laøm xuaát hieän vò trí troáng ôû ñaàu ra.

Th.S Phạm Thị Phượng 29

2010-03-17

Nguyeân lyù hoaït ñoäng

 Bít ñoïc vaø bít ghi ñöôïc ñöa vaøo khoái so

pha.Ñeå xaùc ñònh kyõ thuaät cheøn (Cheøn döông hay cheøn aâm).

 Nhaän ñöôïc thoâng baùo cheøn thì khoái ñieàu khieån seõ phaùt tín hieäu ñieàu khieån cheøn.

Kyõ thuaät cheøn

Th.S Phạm Thị Phượng 33

2010-03-17

Kyõ thuaät cheøn

 Caùc bít mang thoâng tin giaû seõ ñöôïc cheøn vaøo choã

troáàng. Moãi khung tín hieäu chæ thò cheøn döông cuûa 1 luoàng goàm 3 bít 111.

 Phía thu nhận được chỉ thị cheøn dương sẽ xoùa bít

cheøn naøy

Th.S Phạm Thị Phượng 34

2010-03-17

Kyõ thuaät cheøn

 Cheøn aâm: ruùt bôùt bit troáng ra khoûi luoàng ñeán

nhanh so vôùi ñoàng hoà gheùp keânh.

(Tốc độ đồng hồ ghi lớn hơn tốc độ đồng hồ ñoïc. Hay chu kỳ của xung ñoïc lớn hơn chu kỳ của xung ghi)

Th.S Phạm Thị Phượng 35

2010-03-17

Kyõ thuaät cheøn

Th.S Phạm Thị Phượng 36

2010-03-17

Kyõ thuaät cheøn

Töø hình naøy ta thaáy  ÔÛ luoàng ra coù moät soá ñieåm coù 2 bít gaàn truøng nhau. Bít döõ lieäu ñöôïc ñoïc ra sau seõ ñöôïc gheùp vaøo vò trí qui ñònh trong khung vaø goïi laø bit cheøn aâm.

 Chæ thò cheøn aâm cuûa moãi luoàng vaøo laø 000.

Phía thu nhaän ñöôïc chæ thò naøy seõ taùch bít döõ lieäu taïi thôøi ñieåm cheøn.

Th.S Phạm Thị Phượng 37

2010-03-17

Kyõ thuaät Cheøn döông

 Cheøn: söï ñoàng boä nhaèm choáng laïi vieäc maát soá lieäu do tröôït.  Toác ñoä ra R > R1+R2

 i.e. E2, 8.448Mbps = 4x2.048Mbps + 256 Kbps

 Bit cheøn vaø chæ thò cheøn

 Vôùi caùc khung baäc cao, moãi moät luoàng baäc thaáp ñöôïc pheùp cheøn hoaëc khoâng cheøn 1 bit ñôn vaøo moãi khung baäc cao (bit cheøn).

 Caàn chæ roõ coù cheøn hay khoâng ñeà ñaàu phaân keânh nhaän bieát.  Caàn moät soá bit ñeå laøm coân gvieäc naøy (caùc bit chæ thò cheøn).

Bit cheøn

Mux cuûa caùc tín hieäu coù toác ñoä baèng nhau

Th.S Phạm Thị Phượng 38

2010-03-17

VIII.Caáu truùc khung PDH caáp cao

 1. Caáu truùc khung caáp 2 (E2 – 8,448Mbit/s)

 2. Caáu truùc khung caáp 3 (E3 – 34,368Mbit/s)

 3. Caáu truùc khung caáp 4 (E4 – 139,264Mbit/s)

 4. Caáu truùc khung caáp 5 (E5 – 564,992Mbit/s)

Th.S Phạm Thị Phượng 39

2010-03-17

1.Caáu truùc khung caáp 2 – E2 (8Mbps)

FAW

Bit nghieäp vuï 1 1 1 1 0 1 0 0 0 0 x x

Caùc bit chæ thò cheøn

Bit cheøn

208

200

208

4 4

204

PK 3

PK 1

PK 2

PK 4

212

848

Khoaûng 100µs

Cj1

Cj2

Cj3

1 1

0 0

1 1

0 0

S I I

1 1 1 1

0 0

1 1

0 0 0 0 0 0

S: bít chèn I: bit thông tin

Th.S Phạm Thị Phượng

Caáu truùc khung caáp 2 – E2 (8Mbps)

Phaân khung

LOAÏI TÍN HIEÄU

SOÁ BIT

THÖÙ TÖÏ BIT

1

 ÑBK:1111010000  Bit nghieäp vuï Data

10 2 200

1 – 10 11 – 12 13 – 212

2

Bit chæ thò cheøn Data

4 208

213 – 216 217 – 424

3

Bit chæ thò cheøn Data

4 208

425 – 428 429 – 636

4

Bit chæ thò cheøn Bit cheøn Data

4 4 204

637 – 640 641 – 644 645 - 848

Th.S Phạm Thị Phượng 41

2010-03-17

Caáu truùc khung caáp 2 – E2 (8Mbps

 Caáu truùc khung treân chæ söû duïng cheøn döông

hoaëc khoâng cheøn

 Noäi dung thoâng tin cuûa bít ñieàu khieån cheøn  000 : Khoâng cheøn  111 : Cheøn  Khi khoâng cheøn caùc bít thöù 5 ñeán 8 trong phaân khung 4 laø bít mang thoâng tin.Khi coù cheøn thì caùc bít ñoù laø bít giaû (khoâng mang thoâng tin)

Th.S Phạm Thị Phượng 42

2010-03-17

Caáu truùc khung caáp 2 – E2 (8Mbps

Th.S Phạm Thị Phượng 43

2010-03-17

Caáu truùc khung caáp 2 – E2 (8Mbps)

Baøi taäp :Cho traïng thaùi 4 bit ñieàu khieån cheøn laø

1010.

 Haõy xaùc ñònh luoàng naøo caàn cheøn?  Xaùc ñònh 1 khung toång soá bít tin trong moãi

luoàng = ?

 Tính toác ñoä töùc thôøi cuûa caùc nhaùnh ñaàu vaøo

Th.S Phạm Thị Phượng 44

2010-03-17

Caáu truùc khung caáp 2 – E2 (8Mbps)

a) Xaùc ñònh luoàng nhaùnh caàn cheøn  Gheùp xen bít : aaa vôùi E1 # 1 bbb vôùi E1 # 2 ccc vôùi E1 # 3 ddd vôùi E1 # 4 aaa = 111 laø cheøn + vaäy b5 laø bít cheøn bbb = 000 laø khoâng cheøn vaäy b6 laø bít thoâng tin ccc = 111 laø cheøn + vaäy b7 laø bít cheøn ddd = 000 laø khoâng cheøn vaäy b8 laø bít thoâng tin

Th.S Phạm Thị Phượng 45

2010-03-17

Caáu truùc khung caáp 2 – E2 (8Mbps)

b) Xaùc ñònh toång soá bít tin moãi luoàng trong 1

khung

 Luoàng thöù nhaát = (200+208*2+204)/4 = 205 bit

 Luoàng thöù 2 = 206 bít

 Luoàng thöù 3 = 205 bít

 Luoàng thöù 4 = 206 bít

Th.S Phạm Thị Phượng 46

2010-03-17

Caáu truùc khung caáp 2 – E2 (8Mbps)

c) Tính vaän toác töùc thôøi cuûa caùc luoàng nhaùnh

ñaàu vaøo.

 V #1 = (205* 2112)/ 212 = 2042,3Kbit/s

 V #2 = (206* 2112)/ 212 = 2052,3Kbit/s

Th.S Phạm Thị Phượng 47

2010-03-17

2. Caáu truùc khung caáp 3 – E3 (34Mbp s)

Bit nghieäp vuï

FAW

1 1 1 1 0 1 0 0 0 0 x x

Caùc bit chæ thò cheøn

Bit cheøn

372

380

4 4

376

PK 1 384

PK 2 384

PK 3 384

PK 4 384

1536

Khoaûng 44,69µs

Th.S Phạm Thị Phượng

Caáu truùc khung caáp 3 – E3 (34Mbps)

ÑOAÏN

LOAÏI TÍN HIEÄU

SOÁ BIT

THÖÙ TÖÏ BIT

1

 FAW:1111010000  Bit ngheäp vuï Data

10 2 372

1 – 10 11 – 12 13 – 384

2

Bit chæ thò cheøn Data

4 380

385 – 388 389 – 768

3

Bit chæ thò cheøn Data

4 380

769 – 772 773 – 1152

4

Bit chæ thò cheøn Bit cheøn Data

4 4 376

1153 – 1156 1157 – 1160 1161 - 1536

Th.S Phạm Thị Phượng 49

2010-03-17

Caáu truùc khung caáp 3 – E3 (34Mbps)

 Caáu truùc khung söû duïng cheøn döông hoaëc

khoâng cheøn.

Th.S Phạm Thị Phượng 50

2010-03-17

Caáu truùc khung caáp 3 – E3 (34Mbps)

Th.S Phạm Thị Phượng 51

2010-03-17

3.Caáu truùc khung caáp 4 – E4 (140Mbps)

FAW

Bit nghieäp vuï

1 1 1 1 1 0 1 0 0 0 0 0 xxxx

Bit chæ thò cheøn

Bit cheøn

4

16

472

4

484

4

484 4 4

480

1

2

3

4

5

6

488 2928

Khoaûng 21,02 µs

Th.S Phạm Thị Phượng 52

2010-03-17

3.Caáu truùc khung caáp 4 – E4 (140Mbps)

Th.S Phạm Thị Phượng 53

2010-03-17

Caáu truùc khung caáp 4 – E4 (140Mbps)

ÑOAÏN

LOAÏI TÍN HIEÄU

4 4 480

2441 – 2444 2445 – 2448 2449 - 2928

Th.S Phạm Thị Phượng 54

2010-03-17

Caáu truùc khung caáp 5 – E5 (565Mbps)

Bit nghieäp vuï

FAW 1 1 1 1 1 0 1 0 0 0 0 0

Bit chæ thò cheøn

Bit cheøn

4

12

372

4

380

4

380

4

380 4 4

376

6

1

2

3

4

5

384 7 384

384 2688

Khoaûng 4,75 µs

Khung E5 chæ coù trong phoøng thí nghieäm,

khoâng toàn taïi trong thöïc teá.

Th.S Phạm Thị Phượng 55

2010-03-17

Caáu truùc khung caáp 5 – E5 (565Mbps)

ÑOAÏN

LOAÏI TÍN HIEÄU

SOÁ BIT

THÖÙ TÖÏ BIT

12 372

1 – 12 13 – 384

1

 FAW:111110100000 Data

4 380

4 380

1537 – 1540 1541 - 1920

Bit chæ thò cheøn Data

4 380

1921 – 1924 1925 – 2304

6

Bit chæ thò cheøn Data

7

4 4 376

2305 – 2308 2309 – 2312 2313 - 2688

Bit nghieäp vuï Bit cheøn Data

Th.S Phạm Thị Phượng 56

2010-03-17

Kyõ thuaät xen /reõ (Insert/Drop)

•

Xen reõ ôû möùc caùc keânh Analog – Bieán ñoåi D/A taát caû caùc keânh, sau ñoù bieán ñoåi A/D trôû laïi caùc keânh ñi thaúng. Site A Channel Bank

Site E Channel Bank Site C Drop/Insert D/A A/D Site D Drop/Insert D/A A/D Site B Drop/Insert D/A A/D

E1 E1 E1

Kyõ thuaät naøy coù moät soá nhöôïc ñieåm sau : » Meùo taïi caùc boä D/A & A/D ñöôïc tích luõy. » Chi phí cao

Taêng muùc taïp aâm

Drop/Insert analog channels Drop/Insert analog channels Drop/Insert analog channels

Th.S Phạm Thị Phượng 57

2010-03-17

Kyõ thuaät xen /reõ (Insert/Drop)

• Chæ bieán ñoåi D/A caùc keânh xen reõ, caùc keânh ñi thaúng vaãn ñeå ôû daïng Digital.

B Drop/Insert C Drop/Insert D Drop/Insert A Channel Bank E Channel Bank

Drop/Insert channels

Drop

Insert

Pass through

Drop/Insert channels Drop/Insert channels

Th.S Phạm Thị Phượng 58

2010-03-17

Xen/reõ töøng möùc trong PDH

Th.S Phạm Thị Phượng 59

2010-03-17

MAÕ ÑÖÔØNG TRUYEÀN (LINE CODE )

Noäi dung  Maõ nhò phaân  Taïi sao maõ nhò phaân khoâng ñöôïc duøng treân

ñöôøng truyeàn?

 Tieâu chuaån ñeå löïa choïn maõ ñöôøng truyeàn  Caùc loaïi maõ ñöôøng truyeàn thöôøng duøng

Th.S Phạm Thị Phượng 60

2010-03-17

MAÕ NHÒ PHAÂN

Beân trong caùc thieát bò, caùc bit 0 vaø 1 ñöôïc

bieåu dieãn döôùi 2 daïng maõ:

 NRZ (non-return zero): khoâng trôû veà khoâng

 Bit 0: tín hieäu ôû möùc thaáp caû chu kyø bit.  Bit 1: tín hieäu ôû möùc cao caû chu kyø bit.

 RZ (return zero): trôû veà khoâng

 Bit 0: tín hieäu ôû möùc thaáp caû chu kyø bit.  Bit 1: tín hieäu ôû möùc cao nöûa chu kyø ñaàu vaø trôû veà

khoâng ôû nöûa chu kyø sau cuûa bit.

Th.S Phạm Thị Phượng 61

2010-03-17

Mã nhị phân RZ

Tín hiệu đồng hồ

DC 0

Tín hiệu RZ

BIEÂN ÑOÄ

2 f

3 f

4 f

5 f

TẦN SỐ

Phổ tín hiệu RZ

Th.S Phạm Thị Phượng 62

2010-03-17

Tại sao mã nhị phân không được dùng trên đường truyền?

 Laø tín hieäu 1 chieàu (ñôn cöïc) neân khoâng theå truyeàn qua bieán aùp giao tieáp ñöôøng truyeàn.

 Khoâng coù khaû naêng phaùt hieän loãi.  Maät ñoä xung nhòp khoâng cao neân khaû naêng khoâi phuïc ñoàng hoà taïi ñaàu thu keùm, nhaát laø tröôøng hôïp coù moät chuoãi bit 0 lieân tuïc quaù daøi.

 . . .

Th.S Phạm Thị Phượng 63

2010-03-17

Tiêu chuẩn để lựa chọn mã đường truyền?

 Phaûi laø tín hieäu xoay chieàu (löôõng cöïc) ñeå coù

theå truyeàn qua bieán aùp giao tieáp ñöôøng truyeàn.

 Coù quy luaät ñeå coù khaû naêng phaùt hieän loãi.  Maät ñoä xung nhòp cao ñeå khaû naêng khoâi phuïc ñoàng hoà taïi ñaàu thu toát, nhaát laø khoâng ñöôïc coù chuoãi bit 0 lieân tuïc quaù daøi.

 Ít treã, ñôn giaûn  Kinh teá.

Th.S Phạm Thị Phượng 64

2010-03-17

Các loại mã đường truyền thường dùng

 AMI (Alternate Mark Inversion).  HDB3 ().  CMI (Coded Mark Inversion).  BNZS (Binary N Zero Substitution codes)  ADI (Alternate Digit Inversion)  . . .

Th.S Phạm Thị Phượng 65
