P&I Ch5-Digi In/Out 1
ch 5. digital interface
•GhÐp nèi hÖ trung t©m víi ThiÕt bÞ ngo¹i vi qua
c¸c tÝn hiÖu logic 1/0
•pARALLEL iN/OUT
–poRTS: principle, pPI, Centronics/LPT
–PCMCIA, Dual ported Ram.
–INTERCACing to devices: Key pad, LED, text
panel, encoder, STEP motor, ...
–hI-pOWER INTERFACE: relay, scr, triac, power
mosfet, igbt...
•sERIAL in/OUT: Sync, async,
–RS-232, RS-485, RS-422
–modem...
P&I Ch5-Digi In/Out 2
5.1. parallel interface: 5.1.1. nGuyªn lý
•In/Out nhiÒu bit ®ång thêi, nhanh, gÇn
a. A Port Line (Ù1bit port):
– Output Port: Latched Output (chèt ra), D_Flip-Flops
– Unlatched Input, h×nh 5.1. single IO line/pin
P&I Ch5-Digi In/Out 3
• D Flip-Flop (D trigger):
– Là 1 trong những phần tử cơ bản của hệdãy,
– D – data, lưu giữ1 bit sốliệu.
– 4/6/8 D flip-flop => tạo ra 4/6/8 bit register, nhiều
registers đóng trong 1 chip là SRAM.
– Input:
• Data bit: 1 hoặc 0
•Clock, thường là sườn lên, ghi nhận giá trịcủa data và lưu lại
cho đến khi có bit sốliệu khác ghi đèlên.
•[Cóthểcó] clear – xóa; Preset – đặt trước
– Output:
•Q -ứng với giá trịdata input vào thời điểm có clock
•/Q – đảo của Q.
–Có2 loại: Transparent (HC373) và Master-Slave
(HC374)
P&I Ch5-Digi In/Out 4
H. 501 b, c

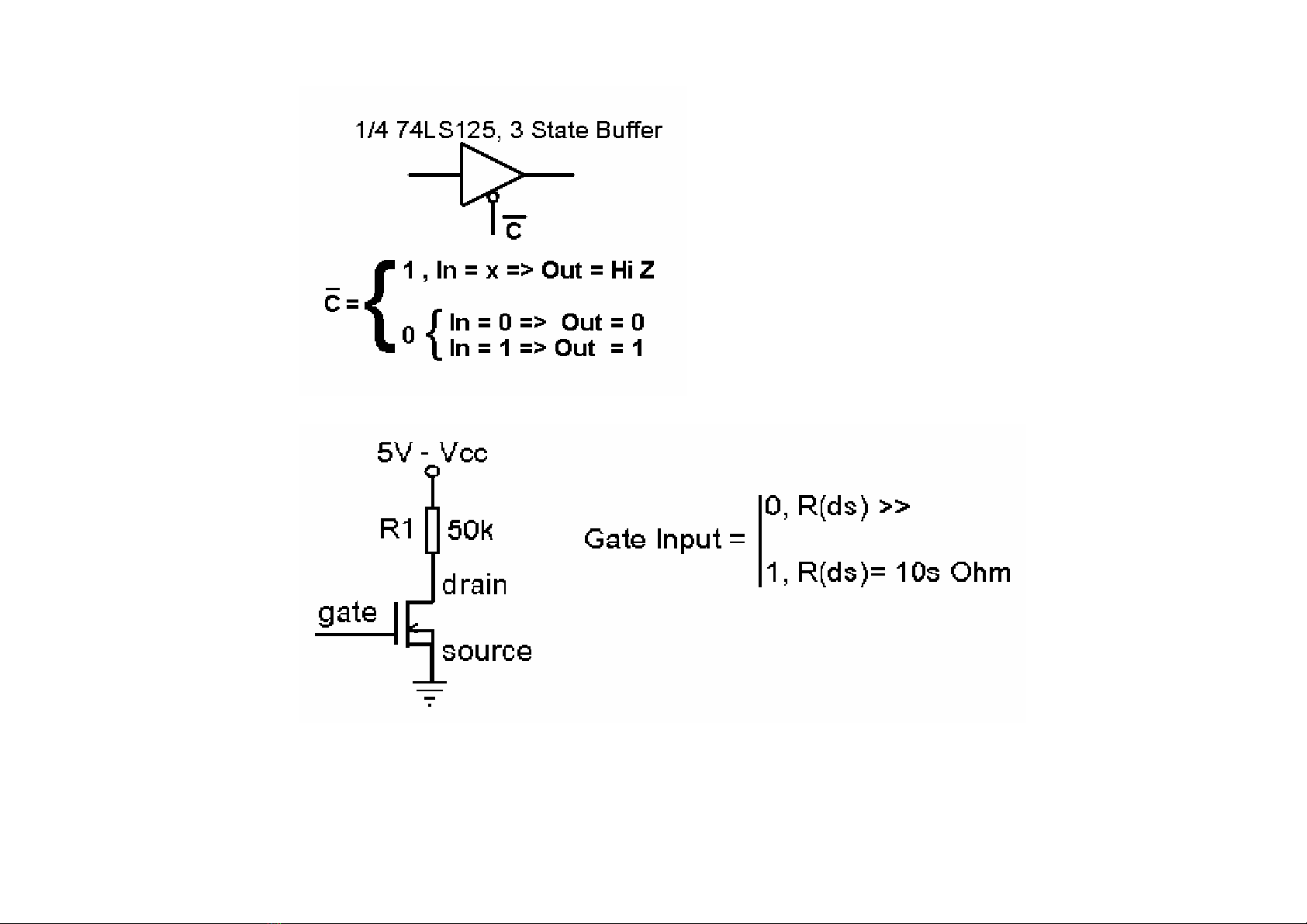

MOSFET (Metal Oxide Semiconductor Field Effect Transistor)
P&I Ch5-Digi In/Out 5
• Write pin: bit 0 or 1, clock = ↑
– Write bit 0: D flip-flop => Q = 0; -Q = 1 =>
gate = 1 => R(ds) MOSFET = ON => pin = 0
– Write bit 1 D flip-flop => Q = 1; -Q = 0 =>
gate = 0 => R(ds) MOSFET = OFF => pin = 1
• Read pin: (Input line– out “1” firstly)-
ReadPin = 0 (!) => open 3 state lower
buffer => 1/0 from pin => data bus (i)
• ReadLatch (Reading bit out previously) :
-ReadLatch = 0 (!) => open 3 state higher
buffer => 1/0 from pin => data bus (i)
