Cơ cấu xu páp đặt và Cơ cấu xu páp treo
Chúng ta cùng tìm hiểu Cơ cấu xu páp đặt và Cơ cấu xu páp treo
Cơ cấu xu páp đặt

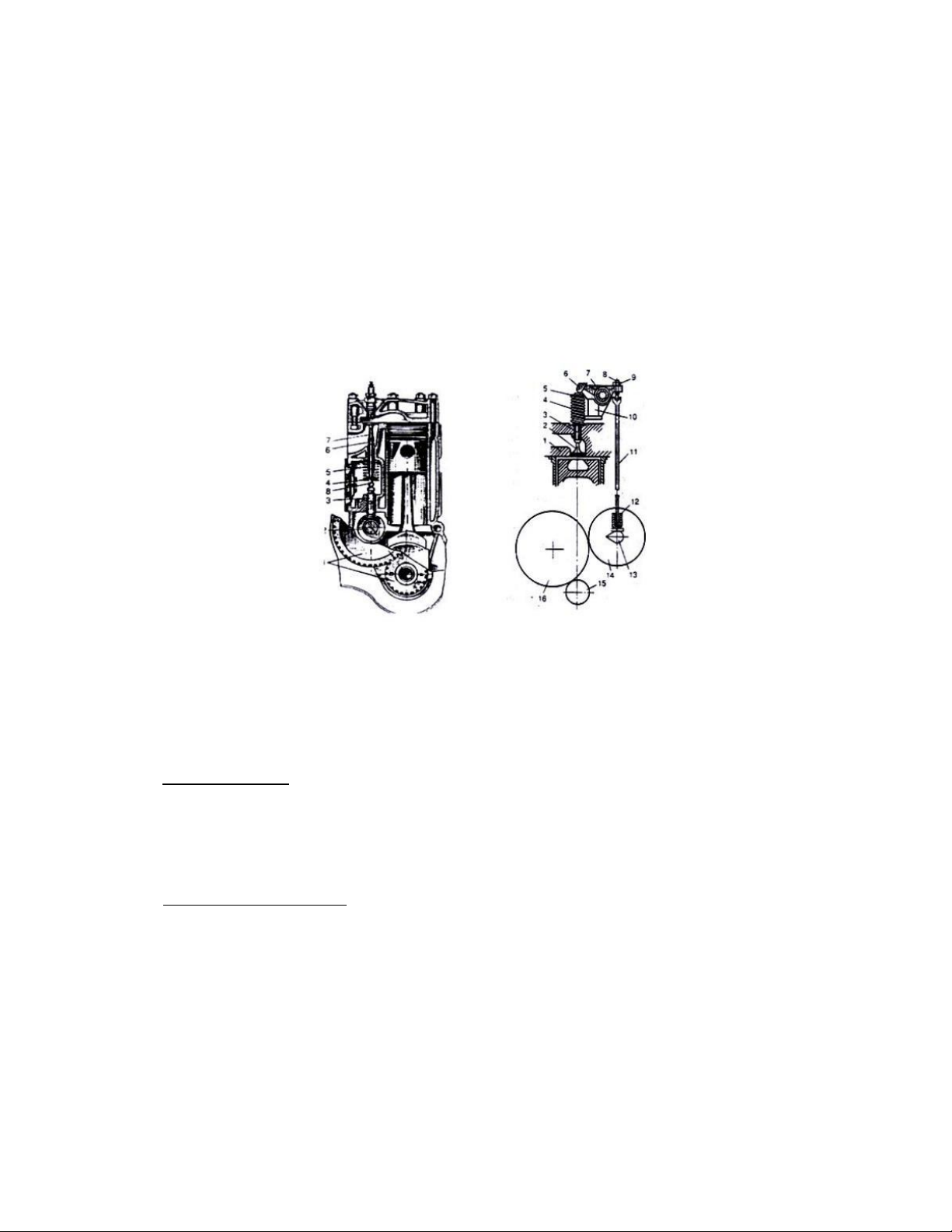

a. Sơ đồ cấu tạo (Hình 1)
- Gồm: trục cam, con đội, xupáp, lò so xupáp, đế đỡ lò so, móng hãm
và ống dẫn hướng xupáp.
b. Nguyên lý làm việc
- Khi trục khuỷu quay, trục cam quay theo, vấu cam đẩy con đội đi lên,
xupáp lên theo, mở đường ống hút ( hoặc xả ) thông với buồng đốt để
thực hiện kỳ hút ( hoặc xả ). Khi vấu cam quay tới vị trí thấp thì xupáp
được lò xo kéo xuống đậy kín lỗ thông ngắt khoang ống hút ( hoặc xả )
với buồng đốt. Vít chỉnh ở con đội dùng để điều chỉnh khe hở nhiệt
đuôi xupáp.
c. Đặc điểm
- Do thể tích buồng đốt lớn nên tỷ số nén e thấp, chỉ dùng cho động cơ
công suất thấp và trung bình.
- Dẫn động đơn giản, dễ tháo lắp sửa chữa vì cơ cấu có ít chi tiết.
- Mỗi máy thường bố trí 1 xupáp hút, 1 xupáp xả, trục cam đặt ở thân
máy dẫn động bằng bánh răng.
Cơ cấu xupáp treo
a. Sơ đồ cấu tạo. (Hình 2)
- Cơ cấu bao gồm: trục cam, đệm đẩy (con đội), thanh đẩy, vít chỉnh
khe hở nhiệt, cò mổ ( đòng gánh ), trục cò mổ, xupáp, lò xo xupáp, đế
đỡ lò xo, móng hãm, ống dẫn hướng xupáp và bánh răng dẫn động trục
cam.
- Các xupáp, cò mổ ( đòng gánh ), trục cò mổ, xupáp được bố trí ở nắp
máy.
b. Nguyên lý làm việc
- Khi trục cam quay, cam đẩy con đội và thanh đẩy đi lên làm đòn gánh
tác động vào xupáp, đẩy xupáp xuống mở thông ống hút ( xả) với
buồng đốt. Khi cam quay tới vị trí thấp, xupáp được đóng lại nhờ lực lò
xo xupáp và đẩy thanh đẩy, đệm đẩy về vị trí cũ tỳ vào bề mặt vấu cam.
Vít điều chỉnh dùng để điều chỉnh khe hở nhiệt đuôi xupáp.
- Chú ý: Trong cơ cấu xupáp treo nếu trục cam được dẫn động bằng
xích hoặc dây đai và đặt trên nắp máy, trực tiếp đóng mở xupáp thì
không có thanh đẩy.
c. Đặc điểm
- Do thể tích buồng đốt nhỏ nên tỷ số nén cao e cao.
- Được sử dụng cho động cơ Diezen và động cơ xăng có công suất lớn.
- Dẫn động phức tạp, sửa chữa khó khăn do cơ cấu có nhiều chi tiết.
