Số hiệu: BM1/QT-PĐBCL-RĐTV Trang 1

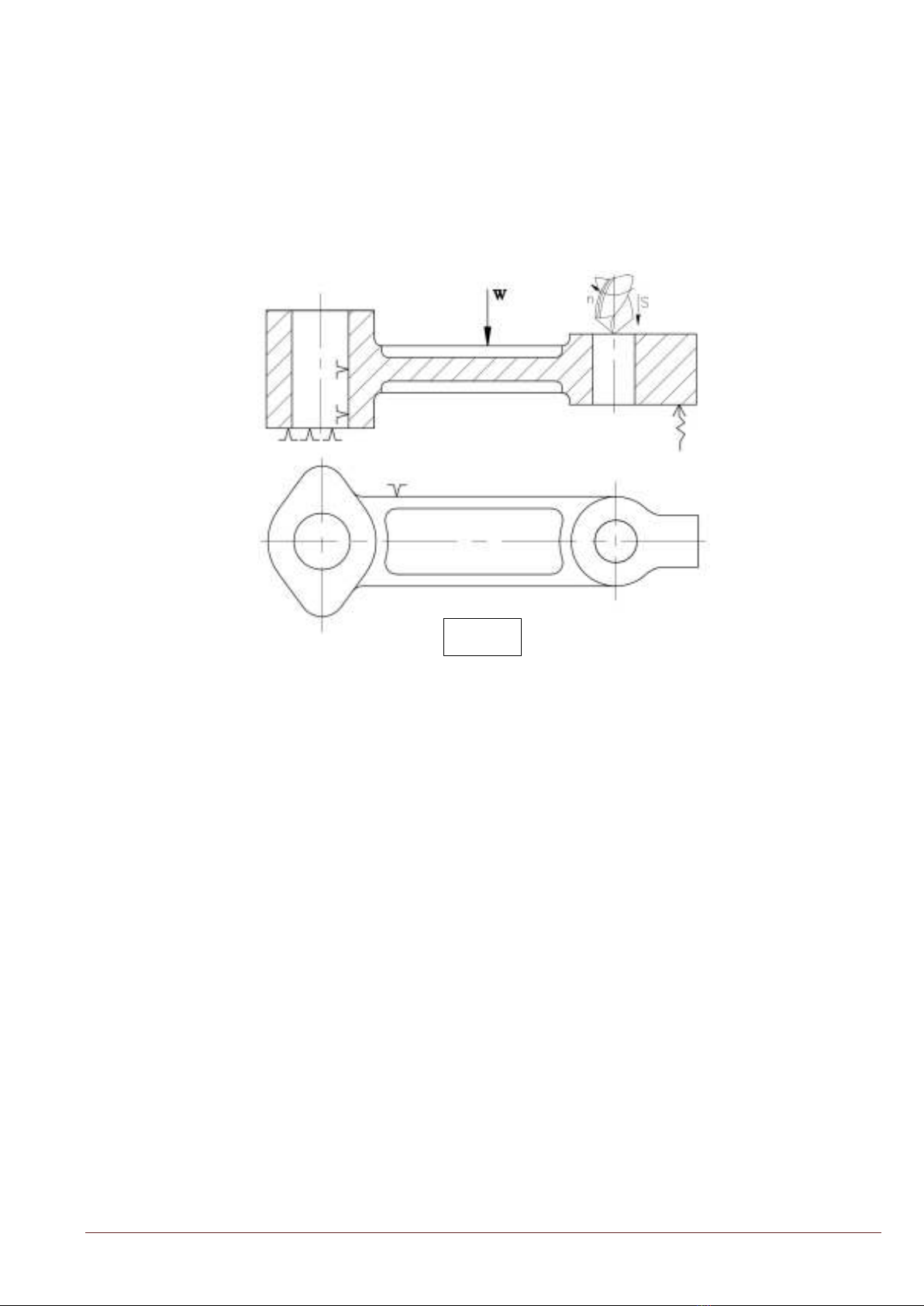

Cho sơ đồ khoan lỗ như Hình 1. Dùng Hình 1 để trả lời cho câu 1, 2.
Câu 1: (2 điểm)
Cho biết lỗ bên trái và mặt đầu của các lỗ đã được gia công. Hãy gọi tên các chi tiết định vị đã
được sử dụng trong sơ đồ trên.
Phân tích số bậc tự do ứng với từng loại chi tiết định vị đó.
Câu 2: (2 điểm)
Sơ đồ này thể hiện việc định vị và kẹp chặt chưa tốt. Hãy phân tích điểm chưa tốt đó và vẽ lại sơ
đồ khác tốt hơn.
Câu 3: (2 điểm)
Với sơ đồ đã vẽ lại ở câu 2, hãy thêm vào các yếu tố cần thiết và thành lập công thức tính lực kẹp
cần thiết Wct chống lại momen cắt. Bỏ qua tác dụng của lực Po, khối lượng chi tiết và ma sát giữa
đầu kẹp với chi tiết.
Câu 4: (4 điểm)
Cho chi tiết như Hình 2.
a) Dùng ký hiệu định vị để chỉ ra các bề mặt sẽ dùng làm chuẩn tinh thống nhất.
b) Với chuẩn tinh đã chọn ở câu a, vẽ sơ đồ gá đặt để gia công hai lỗ A, B (hai lỗ 36H7).
c) Với cách gia công này, hãy phân tích nguyên nhân ảnh hưởng đến độ đồng tâm giữa A, B.
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ MÁY
BỘ MÔN CNCTM
-------------------------
ĐỀ THI CUỐI KỲ HỌC KỲ 2 NĂM HỌC 2018-2019
Môn: Công nghệ chế tạo máy
Mã môn học: MMAT431525
Đề số/Mã đề: 01. Đề thi có 02 trang.
Thời gian: 75 phút.
Được phép sử dụng tài liệu 04 tờ giấy A4 viết tay.
Hình 1
