Đề thi cuối học kỳ môn Kỹ thuật siêu cao tần

Trong lĩnh vực kỹ thuật điện tử hiện đại, đặc biệt là các hệ thống truyền thông và viễn thông, việc phân tích và thiết kế mạch siêu cao tần đóng vai trò cực kỳ quan trọng. Các thành phần như đường truyền sóng không tổn hao và trở kháng đặc tính là nền tảng để đảm bảo hiệu suất tối ưu. Tài liệu này cung cấp một cái nhìn tổng quan về các bài toán cơ bản nhưng thiết yếu trong phân tích mạch cao tần, từ việc xác định các tham số truyền sóng như trở kháng đường dây, hệ số phản xạ và hệ số sóng đứng (VSWR), đến thiết kế các mạch phối hợp trở kháng hiệu quả. Mục tiêu là trang bị kiến thức và kỹ năng giải quyết các thách thức kỹ thuật trong môi trường tần số cao, nơi các hiệu ứng truyền sóng trở nên đáng kể.

Sinh viên ngành Kỹ thuật Điện tử, Kỹ thuật Viễn thông, hoặc các kỹ sư đang làm việc trong lĩnh vực RF và vi sóng.

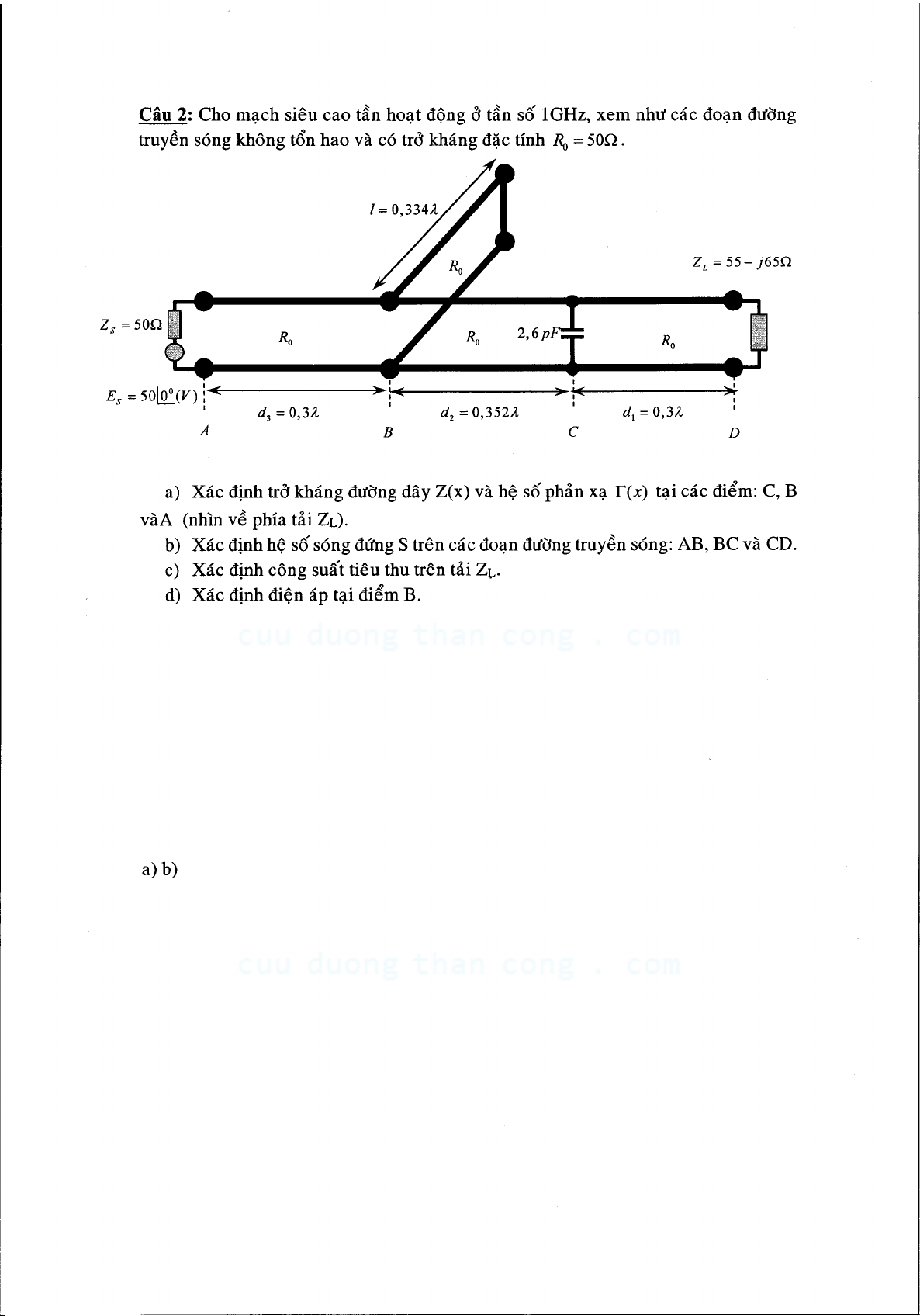

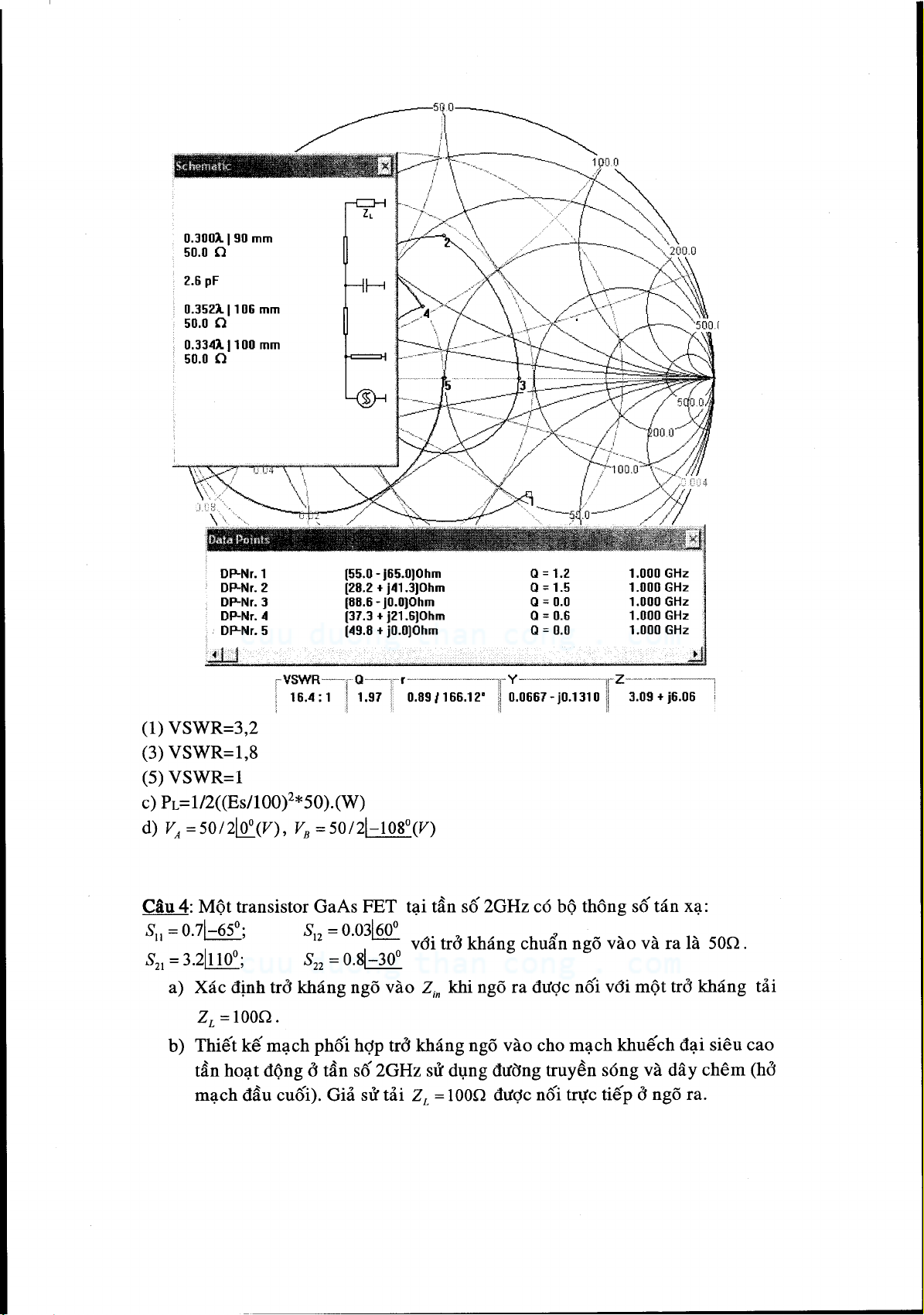

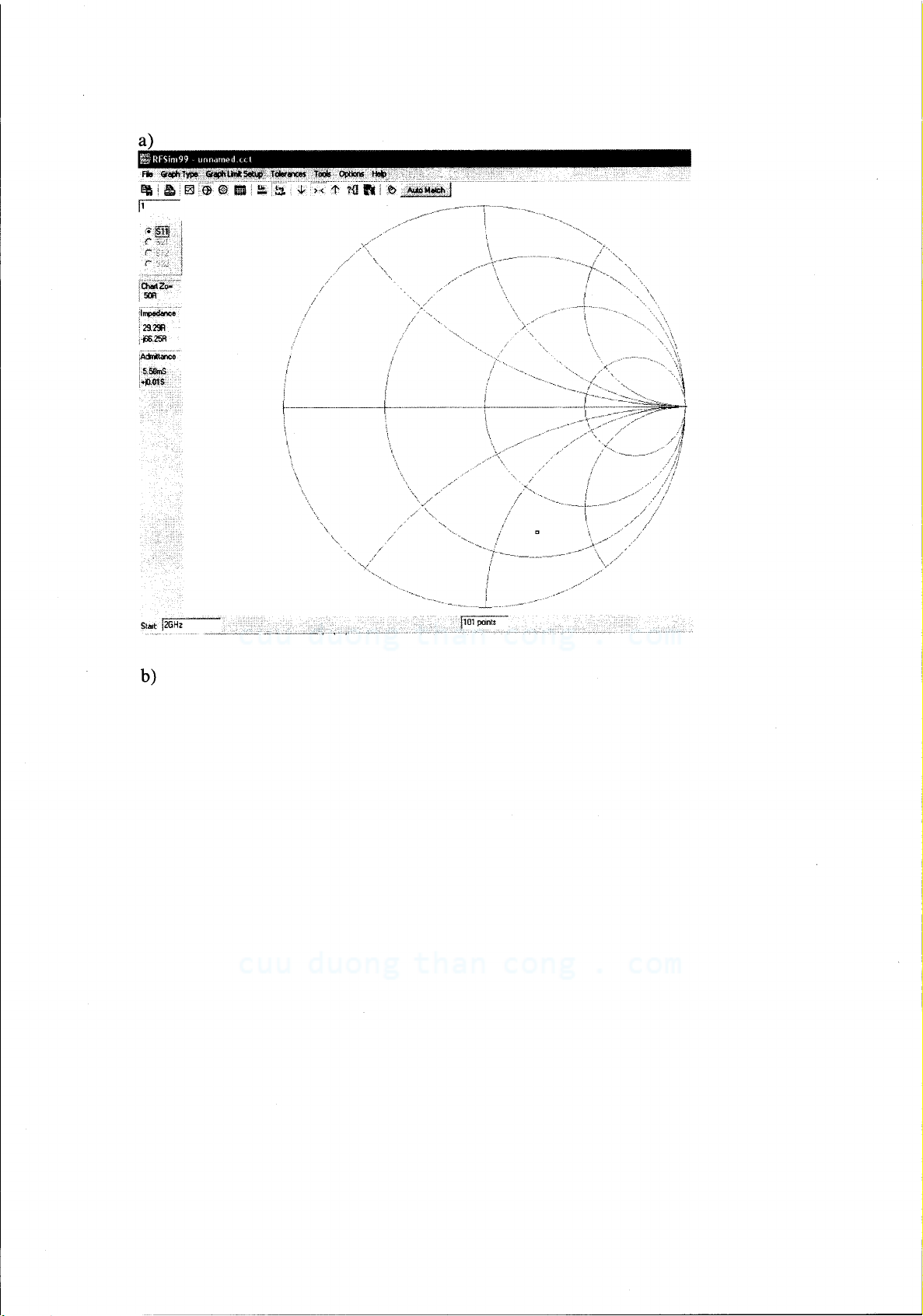

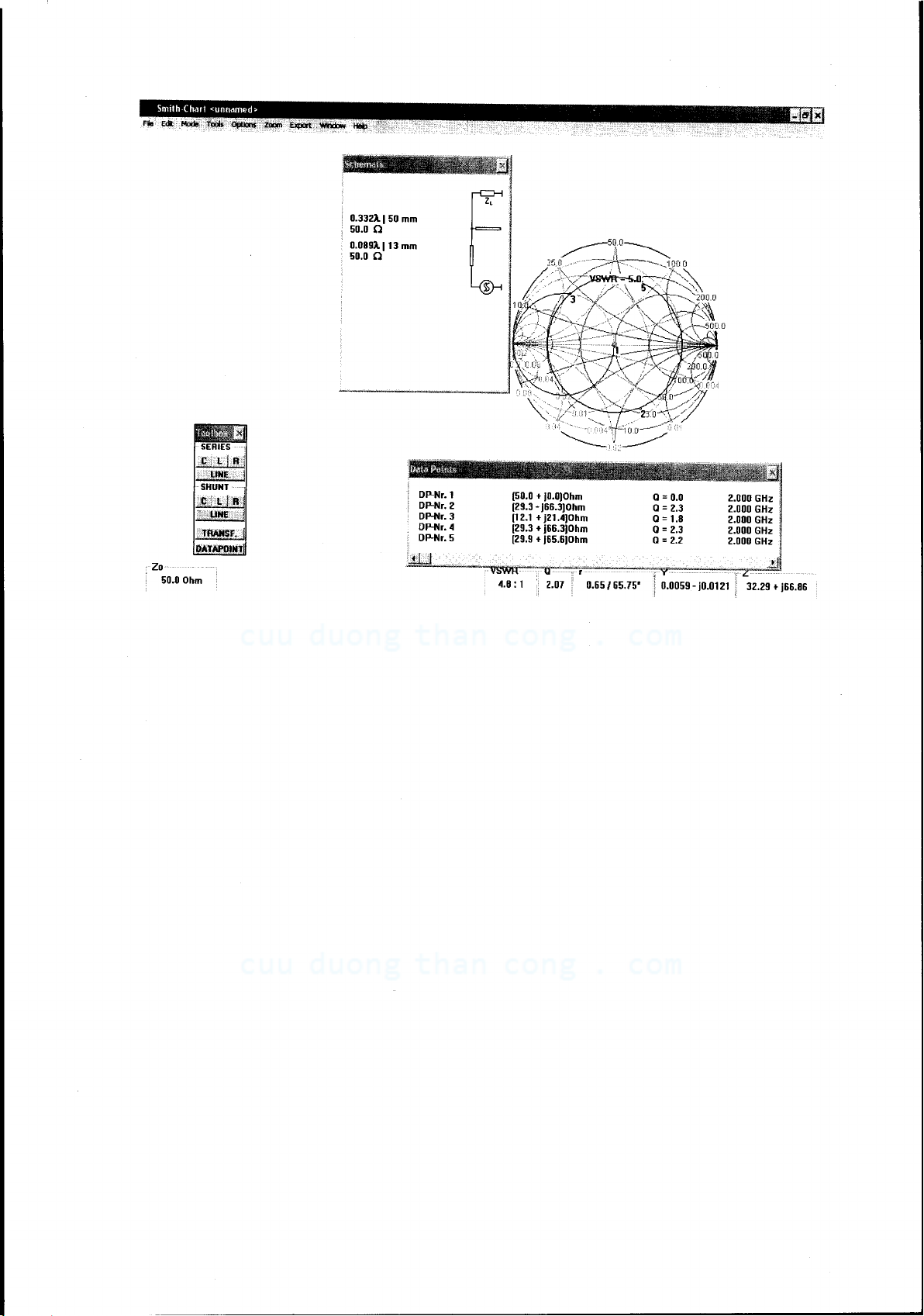

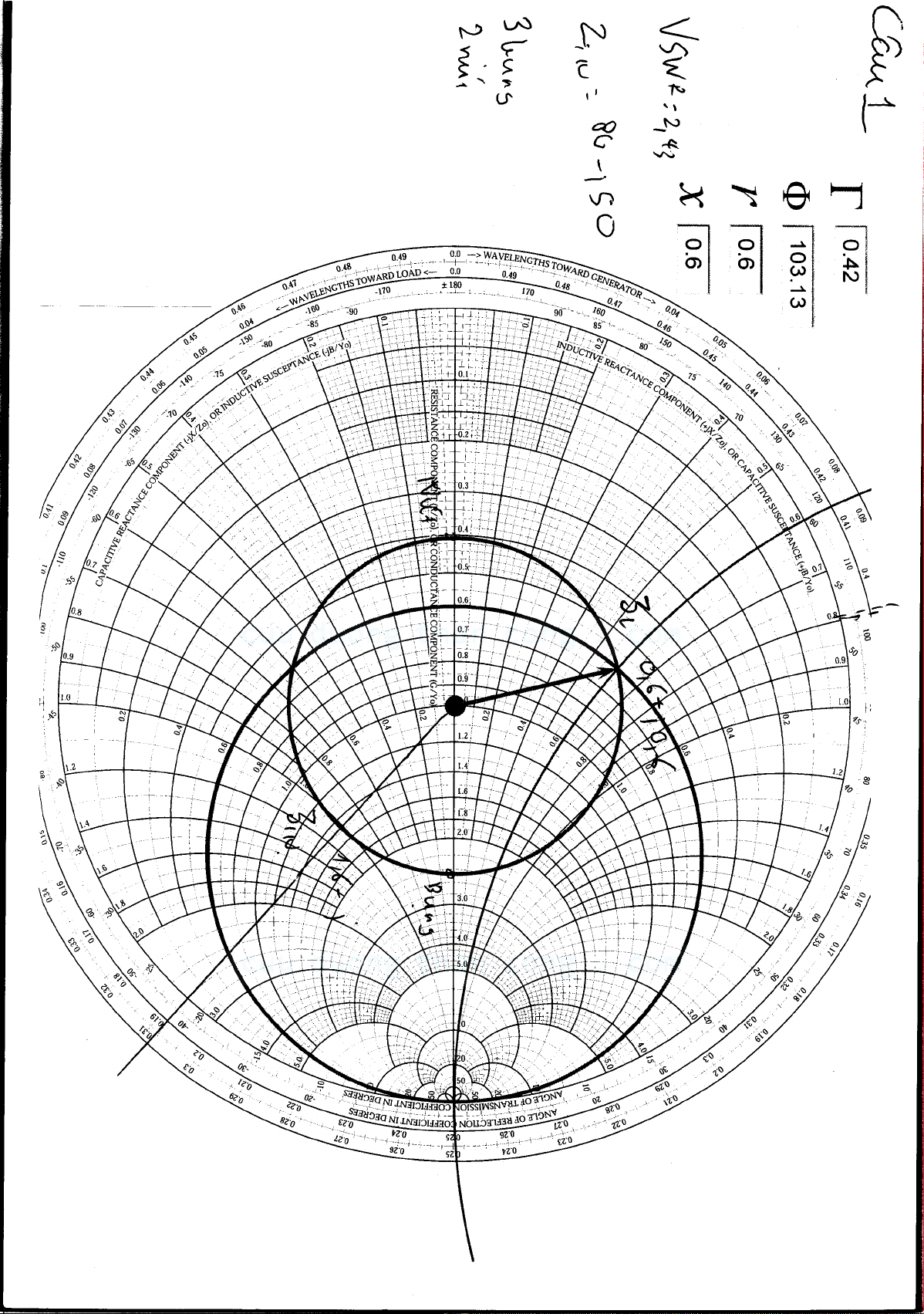

Tài liệu tập trung vào việc giải quyết các bài toán phân tích và thiết kế trong môi trường tần số cao, đặc biệt là các mạch siêu cao tần sử dụng đường truyền sóng. Các vấn đề cốt lõi được đề cập bao gồm việc xác định trở kháng đường dây Z(x), hệ số phản xạ Γ(x) và hệ số sóng đứng (VSWR) tại các điểm khác nhau trên đường truyền sóng không tổn hao, thường có trở kháng đặc tính là 50Ω và hoạt động ở tần số 1GHz. Các bài toán cũng bao gồm tính toán công suất tiêu thụ trên tải ZL và điện áp tại các điểm cụ thể, minh họa việc ứng dụng thực tế các nguyên lý cơ bản của kỹ thuật vi sóng. Một phần quan trọng khác là việc thiết kế mạch phối hợp trở kháng cho các thiết bị tích cực như transistor GaAs FET hoạt động ở tần số 2GHz, dựa trên các thông số tán xạ (S-parameters) đã cho. Việc sử dụng biểu đồ Smith là một phương pháp trực quan và hiệu quả để thực hiện các phép tính và thiết kế này, giúp chuyển đổi trở kháng một cách chính xác để đạt được sự truyền tải công suất tối đa giữa nguồn và tải. Các ví dụ minh họa chi tiết cách xác định trở kháng ngõ vào khi có tải và cách thiết kế mạng phối hợp sử dụng đường truyền sóng và dây chêm. Giá trị ứng dụng của tài liệu nằm ở việc cung cấp nền tảng vững chắc cho việc phân tích, mô phỏng và thiết kế các hệ thống RF và vi sóng thực tế, đảm bảo hiệu suất tối ưu và giảm thiểu mất mát tín hiệu, từ đó nâng cao chất lượng các ứng dụng truyền thông và điện tử.
