Đề thi & đáp án lý thuyết Điện tử công nghiệp năm 2012 (Mã đề LT29)

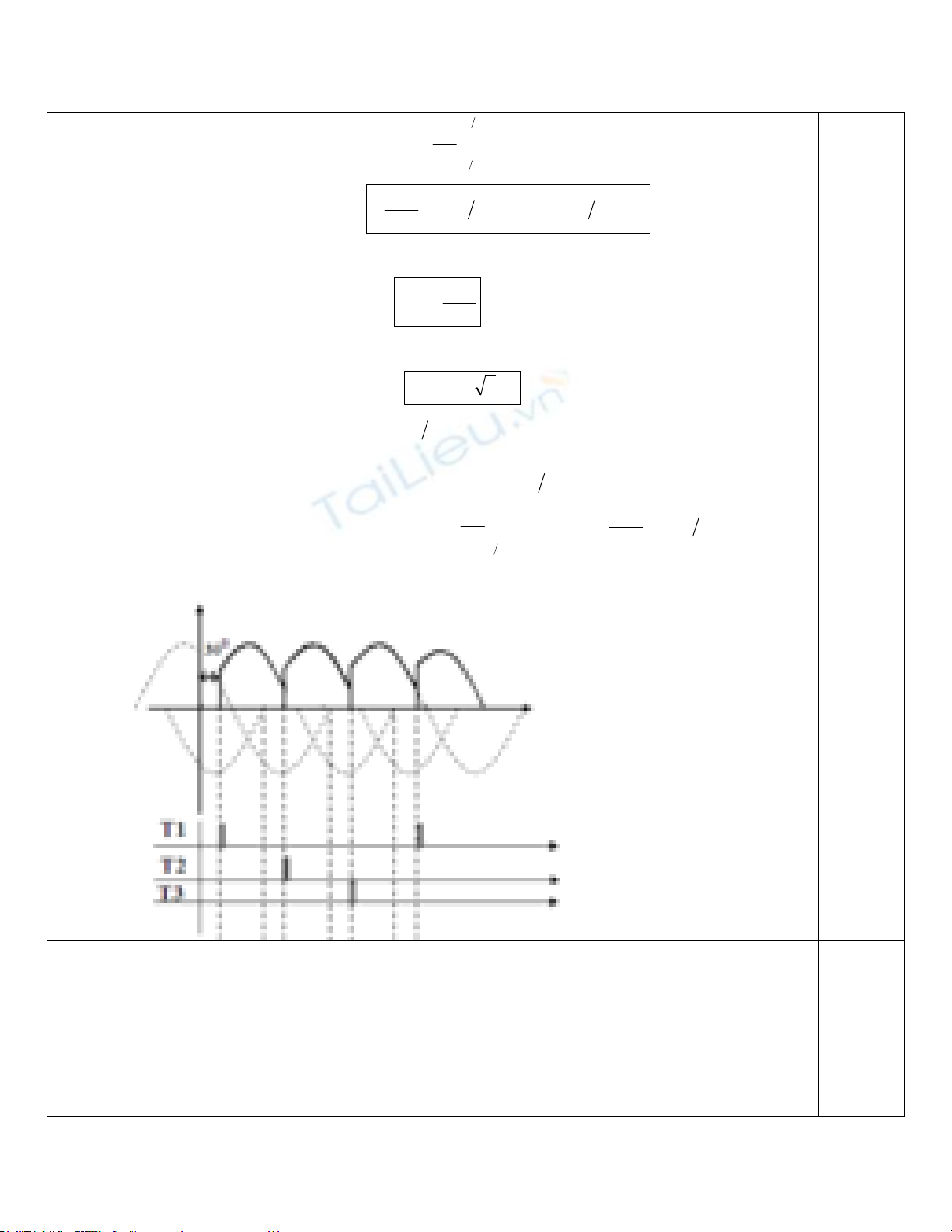

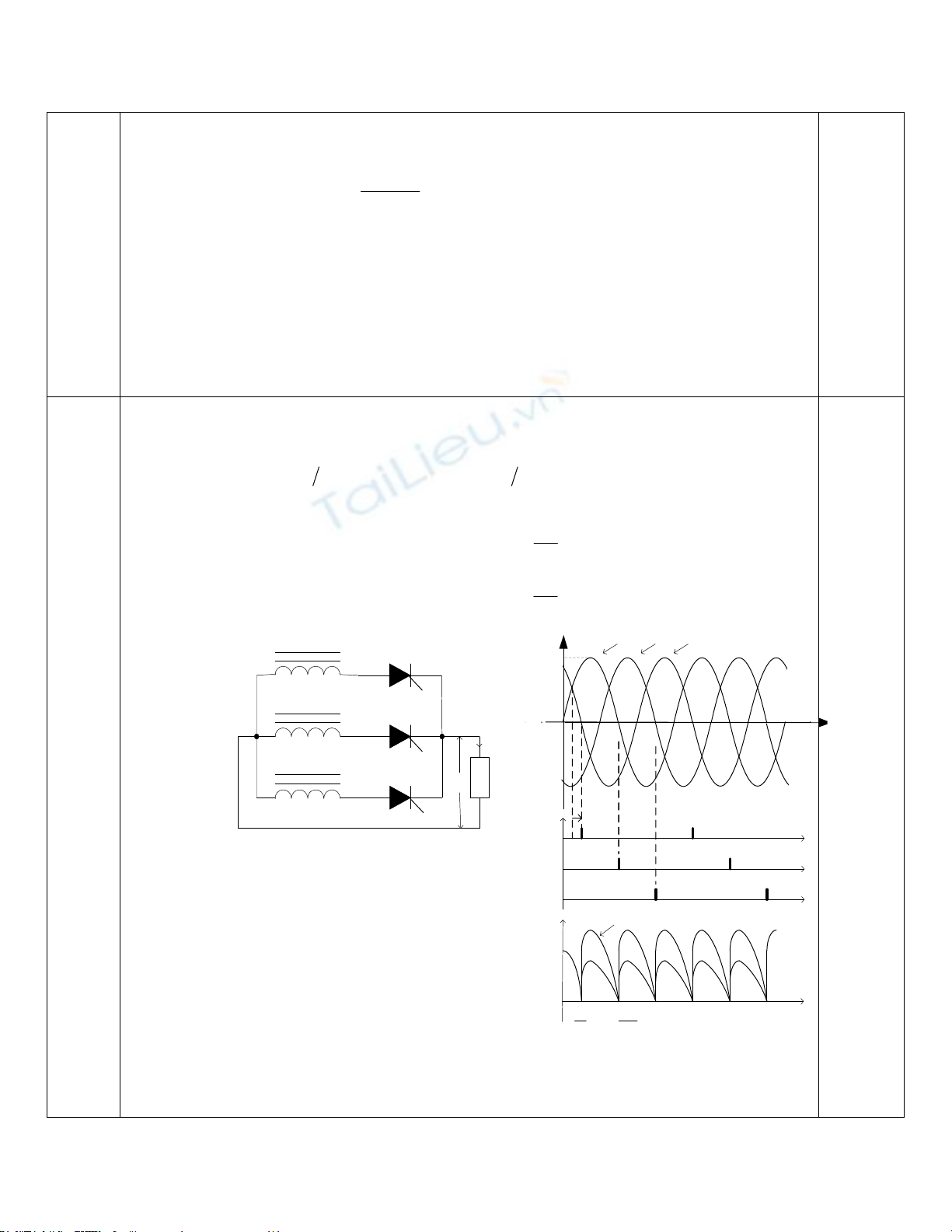

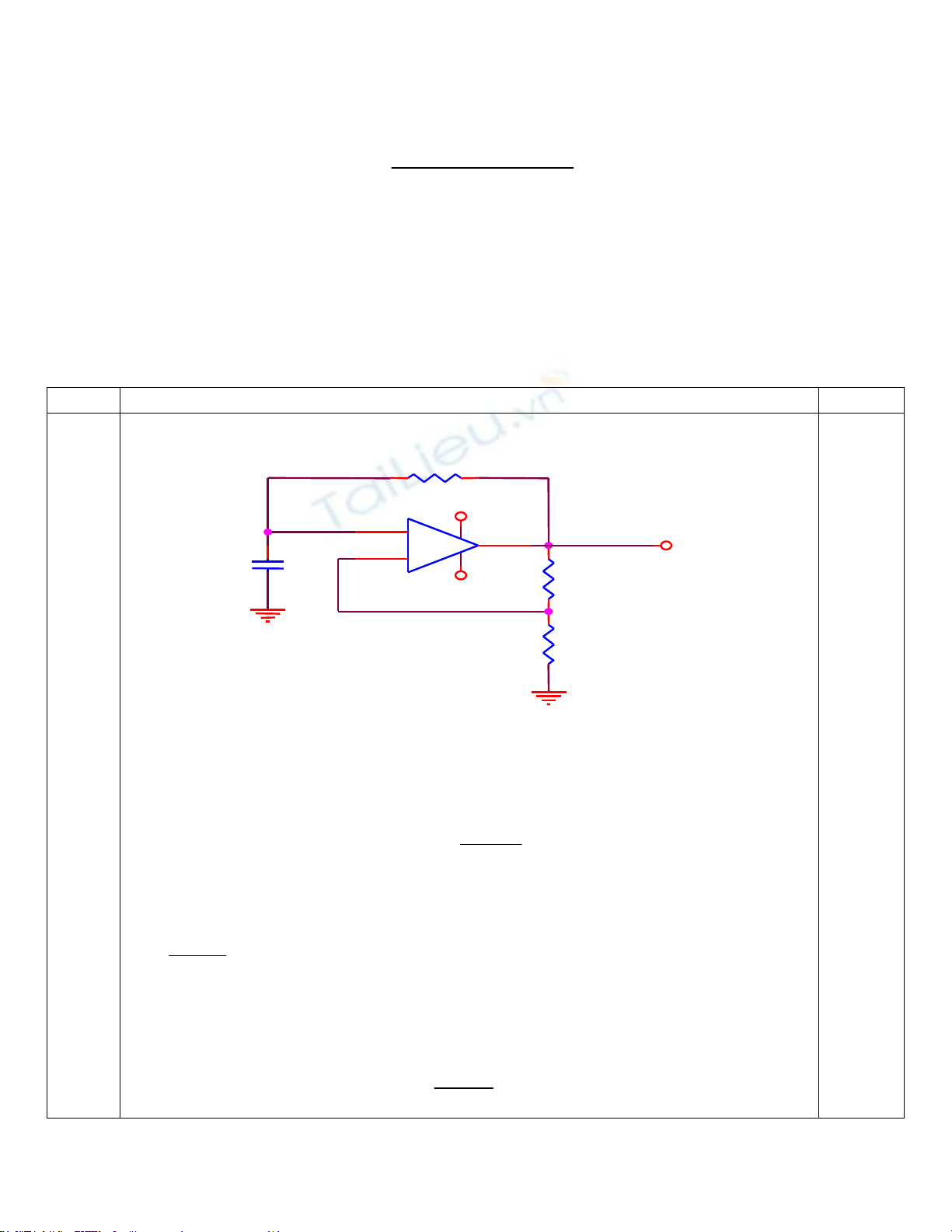

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập-Tự do-Hạnh phúc ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009-2012) NGHỀ: ĐIỆN TỬ CÔNG NGHIỆP MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ Mã đề thi: ĐTCN - LT 29 Hình thức thi: Viết Thời gian: 180 Phút (Không kể thời gian giao đề thi) ĐỀ BÀI<br /> <br /> CÂU 1. (2 điểm) Vẽ sơ đồ nguyên lý của mạch dao động đa hài không trạng thái bền dùng khuếch đại thuật toán? Trình bày nguyên lý hoạt động của mạch. CÂU 2. (2 điểm) Vẽ sơ đồ và trình bày nguyên lý hoạt động mạch chỉnh lưu 3 pha hình tia có điều khiển với tải thuần trở? - Vẽ dạng sóng của điện áp sau chỉnh lưu với góc mở α=300 CÂU 3. (3 điểm) Trình bày các bước lập trình để timer 0 làm việc ở chế độ 1, định thời 50ms. Viết chương trình tạo xung ra trên chân P1.1 có độ rộng xung là 50ms, biết rằng thời gian xung ở mức thấp bằng thời gian xung ở mức cao. Câu 4 (3đ): (phần tự chọn, các trường tự ra đề)<br /> ………, ngày ………. tháng ……. năm ………<br /> <br /> Duyệt<br /> <br /> Hội đồng thi tốt nghiệp<br /> <br /> Tiểu ban ra đề thi<br /> <br /> CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập-Tự do-Hạnh phúc ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009-2012) NGHỀ: ĐIỆN TỬ CÔNG NGHIỆP MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ Mã đề thi: ĐA ĐTCN –LT 29<br /> <br /> Câu 1<br /> <br /> Đáp án - Vẽ đúng sơ đồ mạch điện:<br /> R +Vcc -Vcc R2<br /> <br /> Điểm 1<br /> <br /> C<br /> <br /> +<br /> <br /> Vo<br /> <br /> R1<br /> <br /> - Trình bày đầy đủ nguyên lý hoạt động: 1 điểm  Khi 0  t < t1: mạch ở trạng thái không bền ban đầu. Giả sử ngõ ra tồn tại trạng thái bão hoà dương v0 = +Ubh và<br /> v  R1 U bh R1  R2<br /> <br /> 1<br /> <br />  tụ C sẽ xả và nạp theo chiều từ ngõ ra v0 qua điện trở R. Tụ càng nạp thì điện áp trên tụ càng tăng, cho đến khi điện áp trên tụ vc = v- <br /> v  R1 U bh , thì lúc đó v0 sẽ đổi trạng thái sang mức bão hoà âm v0 = -Ubh. R1  R2<br /> <br /> Lúc này, mạch chấm dứt thời gian tồn tại trạng thái không bền ban đầu và bắt đầu chuyển sang trạng thái không bền thứ hai.  Khi t1  t < t2: mạch ở trạng thái không bền thứ hai Khi t = t1: v0 = -Ubh  v   <br /> R1 U bh R1  R2<br /> <br />  tụ C sẽ xả và nạp theo chiều ngược lại từ điểm đất qua R đến ngõ ra v0. Tụ càng nạp thì điện áp trên tụ càng tăng (càng âm hơn), cho đến khi điện áp trên tụ vc = v- < v   <br /> R1 U bh (điện thế ngõ vào không đảo dương hơn R1  R2<br /> <br /> ngõ vào đảo) thì ngõ ra của mạch sẽ đổi trạng thái sang trạng thái bão hoà dương v0 = +Ubh. Lúc này, mạch chấm dứt thời gian tồn tại trạng thái không bền thứ hai và chuyển về trạng thái không bền ban đầu. Quá trình trong mạch cứ tiếp diễn như vậy và mạch luôn luôn tạo độ dài xung ra.<br /> <br /> 2<br /> <br /> Chỉnh lưu hình tia có điều khiển  Tải R  0     6 (tính từ thời điểm  6 )<br /> ua t   U m sin <br /> <br /> 0,5<br /> <br /> 2   ub t   U m sin    3   4   uc t   U m sin     3  <br /> u a t <br /> Um<br /> <br /> SCR1<br /> <br /> u a t  u b t  u c t <br /> <br /> u b t  u c t <br /> <br /> SCR2<br /> <br /> 2<br /> <br /> 4<br /> 3<br /> <br /> t<br /> <br /> i0<br /> SCR3<br /> U0<br /> <br /> 0<br /> <br /> <br /> <br /> 0,5<br /> <br /> 0 0 0<br /> G1 G2<br /> <br /> R<br /> <br /> G3 U0<br /> <br /> Um<br /> <br /> i0<br /> <br /> 0  5 ,  6 6<br /> <br /> t<br /> <br /> Trị trung bình của điện áp chỉnh lưu.<br /> <br /> U AV <br /> <br /> <br /> 3 2<br /> <br /> 5 6  <br /> <br /> U  <br /> 6<br /> <br /> m<br /> <br /> sin d<br /> <br /> 0,5<br /> <br /> 3U m cos 6     cos5 6    2<br /> <br /> o<br /> <br /> Trị trung bình qua tải<br /> I AV  U AV R<br /> <br /> o<br /> <br /> Điện áp ngược cực đại<br /> U ng max  3U m<br /> <br />   6     dòng qua tải gián đoạn. o Trị trung bình của điện áp chỉnh lưu Lưu ý: từ     5 6    U 0  0<br /> U AV  3 2<br /> <br /> <br /> U  <br /> 6<br /> <br /> m<br /> <br /> sin d <br /> <br /> 3U m cos 6  1 2<br /> <br /> - Dạng sóng ngõ ra trên tải với góc mở 30 : 0,5<br /> <br /> 0<br /> <br /> 3<br /> <br /> Các bước lập trình timer: Bước 1: TMOD MOV TMOD, #00000001B Chọn bộ định thời, chế độ định thời, giá trị được nạp vào<br /> <br /> 1<br /> <br /> Bước 2:<br /> <br /> Nạp giá định thời vào thanh ghi THx, TLx MOV TH0, #HIGH(-50000) MOV TL0, #LOW(-50000)<br /> <br /> Bước 3:<br /> <br /> Cho phép bộ định thời làm việc SETB TR0 1<br /> <br /> Bước 4:<br /> <br /> Đợi cờ tràn JNB TF0, $<br /> <br /> Bước 5:<br /> <br /> Dừng bộ định thời CLR TR0<br /> <br /> Bước 6:<br /> <br /> Xóa cờ tràn cho lần định thời tiếp theo. CLR TF0<br /> <br /> Viết chương trình tạo xung ra trên chân P1.1 có ORG 0000H MAIN: MOV TMOD, #00000001B LOOP: CPL P1.1 MOV TH0, #HIGH(-50000) MOV TL0, #LOW(-50000) SETB TR0 JNB TF0, $ CLR TR0 CLR TF0 JMP LOOP END<br /> <br /> 1<br /> <br /> Cộng (I) II. Phần tự chọn, do trường biên soạn<br /> <br /> 7<br /> <br />
