SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCDTNT-GDTX BĂC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐỀ THI LÝ THUYẾT
Đề số: 01
Môn thi : Vẽ điện.
Mã môn học : MH09
Khóa/Lớp : ĐCN_KVIII-02
Ngày thi : 30/8/2019
Thời gian làm bài : 60 Phút
ĐỀ BÀI
Câu 1: (3 điê;m)
Anh (chị) hãy trình bày khái niệm sơ đồ nối dây và sơ đồ vị trí ?
Câu 2: (7 điê;m)

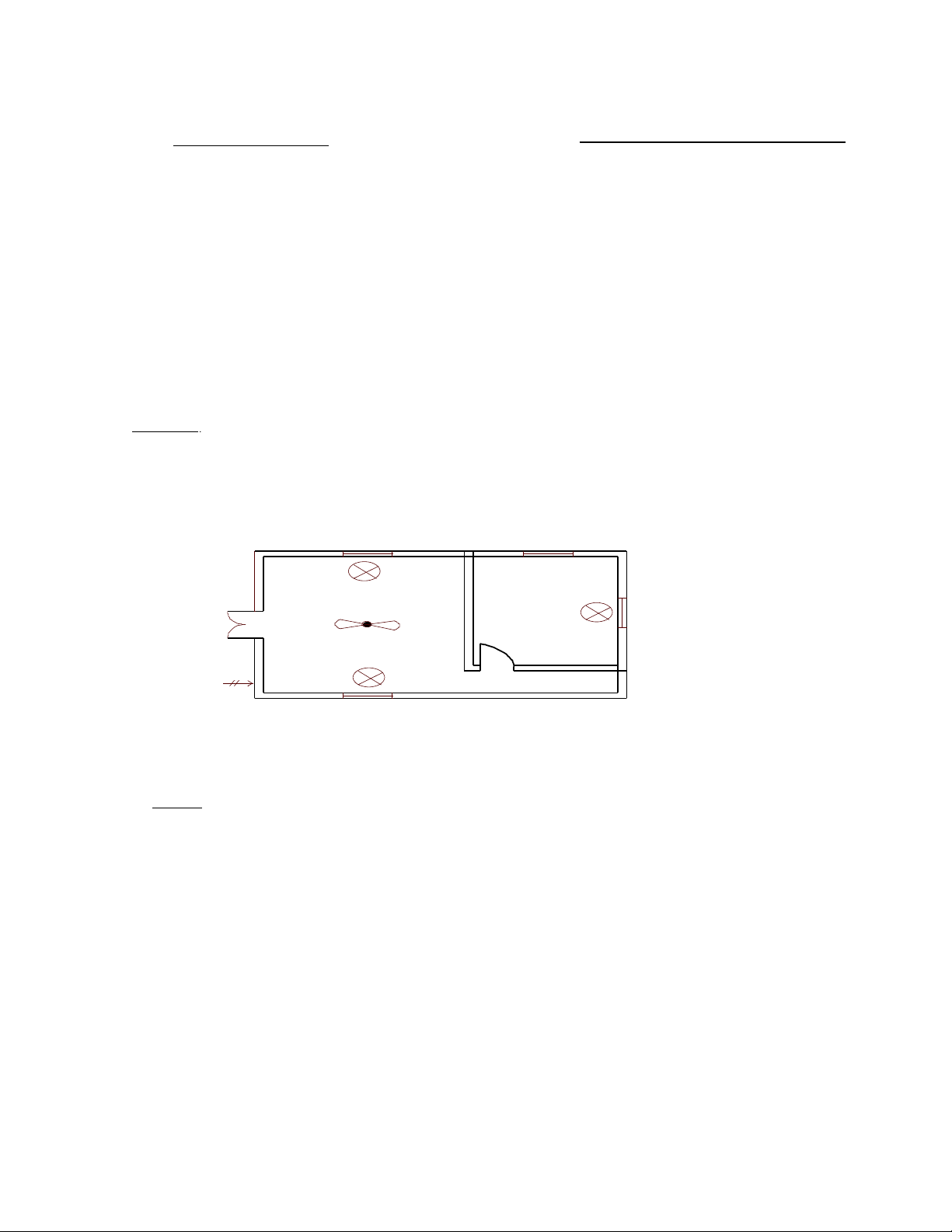

Cho sơ đồ vị trí của 1 căn phòng như sau :
Anh (chị ) hãy vẽ sơ đồ nguyên lý và sơ đồ nối dây mạch điện của căn phòng đó .
Chú ý : Thí sinh không được sử dụng tài liệu, Cán bộ coi thi không giải thích gì thêm.
Người ra đề
Nguyễn Thanh Liễu
Đề số: 01
TÔ; ĐIÊJN CÔNG NGHIÊJP
Nguyễn Hồng Nghĩa
KHOA ĐIÊJN -ĐIÊJNTƯ;
NguyêOn Thị Phương Nga
SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCDTNT-GDTX BẮC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐÁP ÁN ĐỀ THI LÝ THUYẾT
Đáp án đề số: 01
Môn thi : Vẽ Điện
Mã môn học : MH09
Khóa/Lớp : ĐCN_KVIII-02
Ngày thi : 30/8/2019
Thời gian làm bài : 60 Phút
STT NỘI DUNG ĐIỂM
1Câu 1 (3 điểm)
Khái niệm về sơ đồ nối dây và sơ đồ vị trí :
- Sơ đồ nối dây :
+ Là loại sơ đồ diễn tả phương án đi dây cụ thể của mạch điện,
mạng điện được suy ra từ sơ đồ nguyên lý.
+ Sơ đồ nối dây có thể vẽ độc lập hoặc kết hợp trên sơ đồ vị trí.
Người thi công sẽ đọc sơ đồ này để lắp ráp đúng với tinh thần của
nhà thiết kế.
- Sơ đồ vị trí :
+ Dựa vào sơ đồ mặt bằng, người ta bố trí các thiết bị có đầy đủ
kích thước gọi là sơ đồ vị trí. Ký hiệu điện dùng trong sơ đồ vị trí là
ký hiệu điện dùng trong sơ đồ mặt bằng.
+ Sơ đồ vị trí cho ta biết vị trí lắp đặt các thiết bị, giúp ta xác định
được phương án thi công.
1.5
1.5
2Câu 2 (7 điểm)

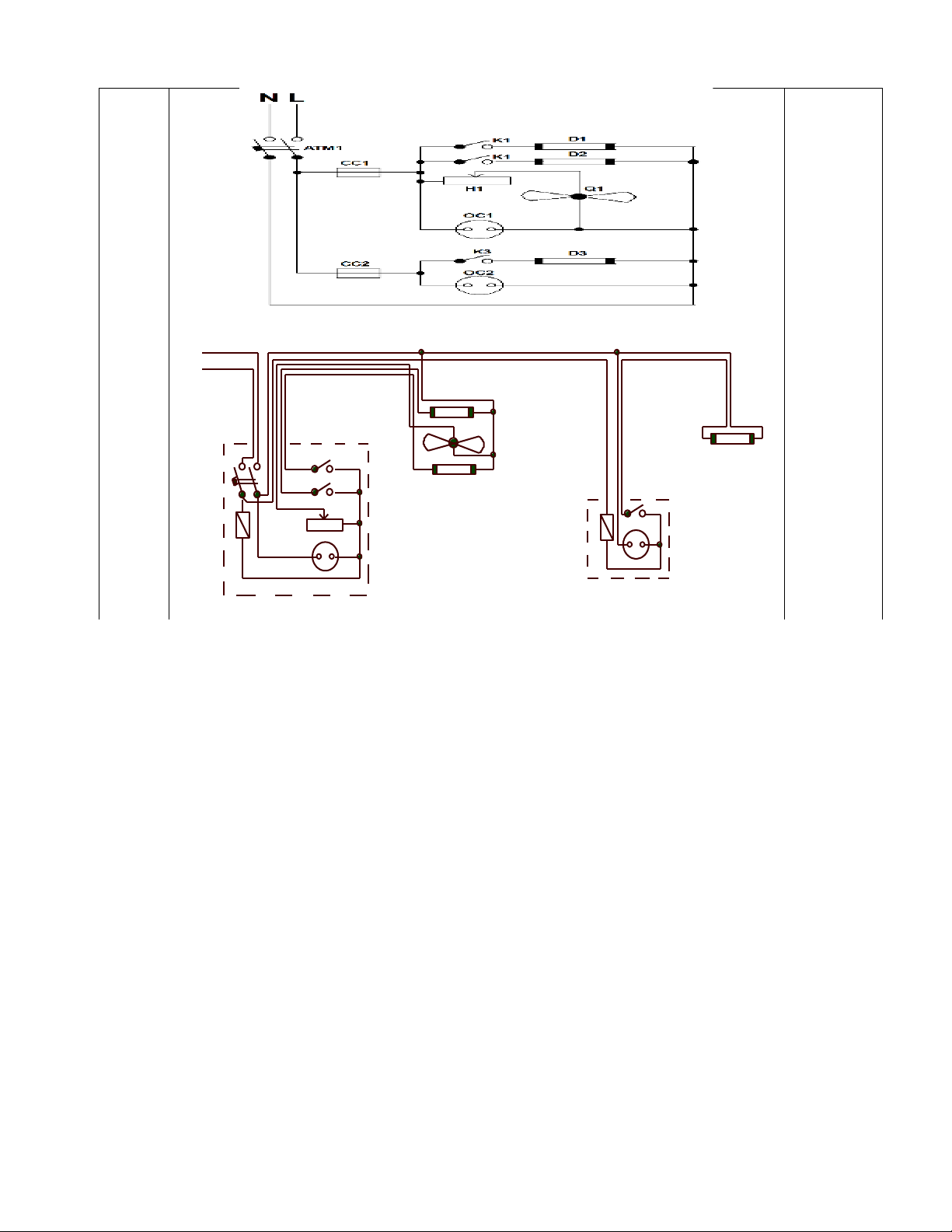

- Sơ đồ nguyên lý : 4.0
- Sơ đồ nối dây :
L
N
B1
B2
3.0
Người ra đáp án
Nguyễn Thanh Liễu
Đáp án đề số: 01
TÔ; ĐIÊJN CÔNG NGHIÊJP
NguyêOn Hồng Nghĩa
KHOA ĐIÊJN – ĐIÊJN TƯ;
Nguyễn Thị Phương Nga
