ĐỀ THI TỐT NGHIỆP CAO
ĐẲNG NGHỀ KHOÁ 2
(2008 - 2011)
-/ / --/ / -
NGHỀ: ĐIỆN CÔNG NGHIỆP
1/2
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 2 (2008 - 2011)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: ĐCN - LT 01
ĐỀ BÀI
Câu 1: (3 điểm)
Trình bày ý nghĩa và các biện pháp nâng cao hệ số công suất Cos trong
mạng điện hạ áp?
Câu 2: (4 điểm)
Cho sơ đồ mạch điện máy tiện T616 (hình 2.1). Động cơ truyền động
chính có thông số: Pđm = 4,5kW; cos = 0,85; = 85%; 380/220 V.
a. Trình bày nguyên lý hoạt động của sơ đồ mạch điện.
b. Tại sao trong các sơ đồ mạch điện khống chế động cơ không đồng bộ 3
pha lại phải quan tâm bảo vệ điện áp thấp cho động cơ?
c. Phân tích hoạt động của bảo vệ điện áp thấp trong sơ đồ.
d. Nếu rơ le nhiệt trên mạch động lực của động cơ truyền động chính chỉnh
định ở trị số 10A thì động cơ được phép quá tải bao nhiêu phần trăm?
Biết điện áp lưới 380/220V.
Câu 3: (3 điểm) (Câu tự chọn, do các trường biên soạn - Thời gian: 45 phút)
2/2

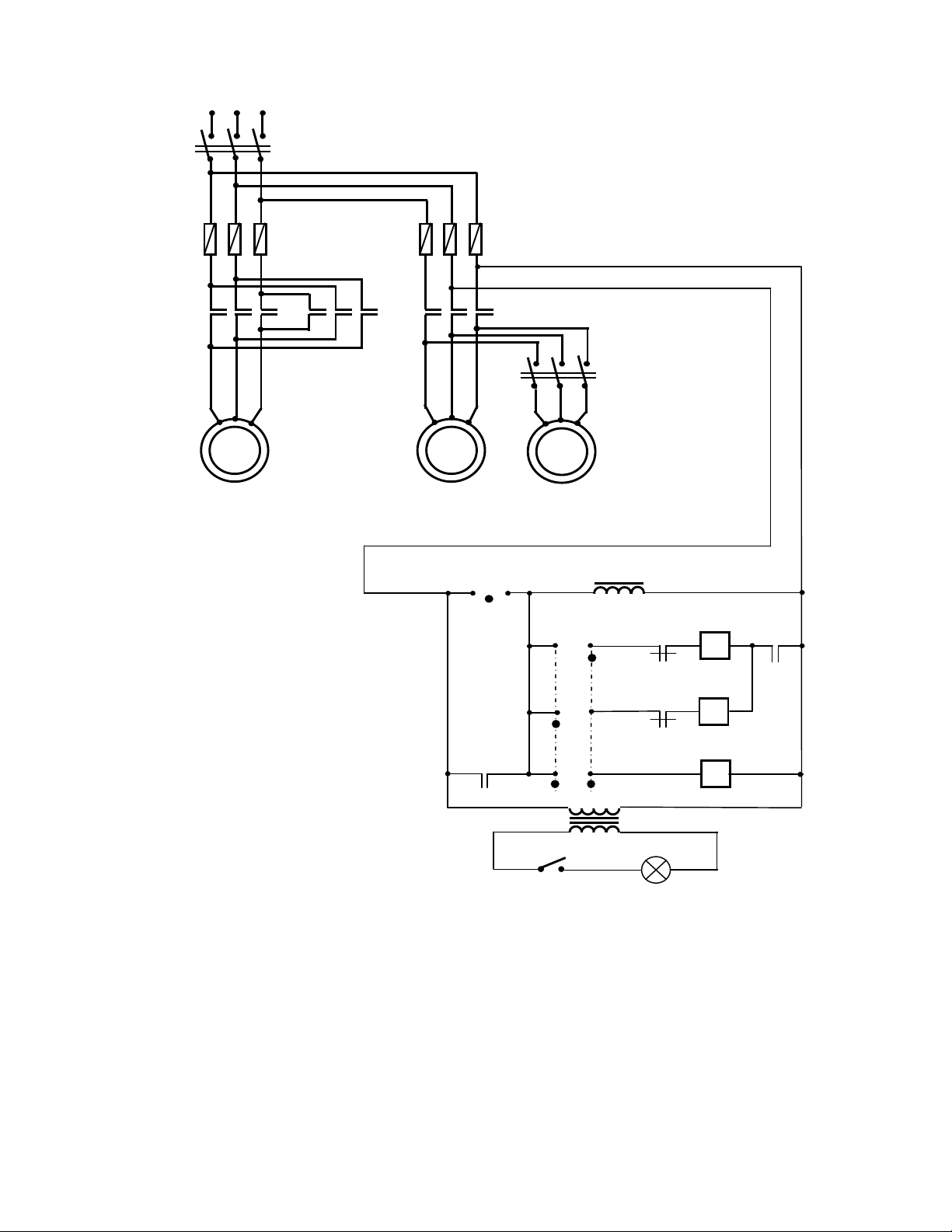

Hình 1.1: Sơ đồ nguyên lý mạch điện máy tiện T616
1cd
3 380
1cc
1®
1k
M©m c Æp
2c d
2cc
2®
3®
2k
3k
DÇu Níc
1k
2k
3k
2k
1k
3k
r u
r u
b a
®
k
1
3
7
9
11
13
5
II
I
0
k c
II
I
0
k c
2
4
1/1
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 2 (2008 - 2011)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi : ĐCN - LT 02
ĐỀ BÀI
Câu 1: (3 điểm)
Trình bày cấu tạo, nguyên lý hoạt động, điều kiện mở và khoá Thysistor?
Câu 2: (4 điểm)
Tính chọn dây dẫn cấp nguồn cho một nhóm động cơ điện 1 pha 220V có
tổng công suất định mức Pđm = 8 kW; điện áp định mức Uđm = 220V; Cos =
0,85; hiệu suất = 0,9; hệ số hiệu chỉnh Khc = 0,7 (hai dây đặt trong một ống).
Động cơ đặt cách tủ điện chính một khoảng L = 20m. Dây dẫn được chọn trong
bảng tra thông số dây.
Bảng tra thông số dây dẫn, dây cáp:
Tiết diện
danh định
[mm2]
Số sợi/đư
ờng
kính sợi
[mm]
Đường kính
dây dẫn
[mm]
Đường
kính cách
điện
[mm]
Điện trở dây
dẫn tối đa ở
nhiệt độ
20oC
[/Km]
Cường độ
dòng điện tối
đa (ru
ột đồng)
[A]
8 7/1,20 3,60 6,0 2,31 48
10 7/1,35 4,05 6,7 1,83 55
14 7/1,60 4,80 7,6 1,33 70
16 7/1.70 5,10 8,1 1,15 76
Câu 3: (3 điểm) (Câu tự chọn, do các trường biên soạn - Thời gian: 45 phút)
1/2
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 2 (2008 - 2011)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: ĐCN - LT 03
ĐỀ BÀI
Câu 1: (3 điểm)
Trình bày cấu tạo, nguyên lý hoạt động, sơ đồ kết nối và phạm vi ứng
dụng của cảm biến tiệm cận loại điện cảm?
Câu 2: (4 điểm)
Sơ đồ mạch điện máy khoan đứng 2A – 125: (hình vẽ 2.1).
Động cơ truyền động chính có thông số: Pđm = 2,8 kW ; cos = 0,83 ; =
82% ;380/220 V.
a. Phân tích nguyên lý hoạt động của sơ đồ mạch điện.
b. Hãy cho biết các nguyên nhân gây quá tải cho động cơ truyền động
chính.
c. Khi động cơ truyền động chính bị quá tải thì sơ đồ hoạt động thế nào?
d. Cho phép động cơ quá tải đến 10%. Hãy xác định trị số đặt trên rơle nhiệt.
Biết điện áp lưới 380/220V
Câu 3: (3 điểm) (Câu tự chọn, do các trường biên soạn - Thời gian: 45 phút)
