Đồ án môn học lưới điện Chương 4
----------------------------------------------------------------------------------------------
--------------------------------------------- --------------------------------------------
31
CHƯƠNG IV
CHỌN MÁY BIẾN ÁP VÀ SƠ ĐỒ ĐI DÂY CHI TIẾT
4. 1 CHỌN SỐ LƯỢNG MÁY BIẾN ÁP VÀ DUNG LƯỢNG MÁY BIẾN
ÁP
4. 1. 1 Chọn máy biến áp trong các trạm tăng áp của nhà máy điện :
Ở đây nhà máy nhiệt điện có 3 tổ máy, có cùng công suất, công suất của 1
tổ máy là : P = 50 (MW)
Điện năng do nhà máy sản xuất ra được truyền toàn bộ lên điện áp cao trừ
công suất tự dùng do vậy ta áp dụng các sơ đồ bộ nối máy phát điện với máy
biến áp tăng áp. Công suất của máy biến áp phải đảm bảo truyền toàn bộ công
suất phản kháng và công suất tác dụng của máy phát điện. Tức là công suất
của máy biến áp phải thỏa mãn điều kiện:
S
đmBA ≥ SđmF – StdF
94,52
85,0
50%.10
85,0
50 =−≥
dmBA
S
Tra bảng16 (Trang 213), Nguyễn Văn Đạm, Mạng lưới điện , NXBKHKT,
Hà Nội 2002 chọn máy biến áp TDH-63000/100
Sđm
MVA
Thông số sản xuất Thông số tính toán
Uđ
m
(kV) UN%
Δ
PN
kW
Δ
Po
kW
Io% RB
(Ω)
XB
(Ω)
Δ
Qo
kVAr
cao hạ
63 115 10,5 10,5 260 59 0,65 0,87 22 410
4. 1. 2 Chọn máy biến áp trong các trạm hạ áp :
Chọn máy biến áp trong các trạm hạ áp là việc quan trọng, nó phụ thuộc
vào tính chất của các phụ tải .
Với các hộ tiêu thụ là loại 1 nên để đảm bảo cung cấp điện cho phụ tải
thì sơ đồ nối dây phải 2 mạch , do mạng chỉ có 2 cấp điện áp nên ta chọn 2
máy biến áp ( 3 pha 2 cuộn dây - 110 kV ) giống nhau làm việc song song
trong tất cả các trạm .
Với các phụ tải loại 3 yêu cầu độ tin cậy với độ tin cậy không cao bằng
các hộ phụ tải loại 1 nên ở các trạm biến áp phụ tải đi với lộ dây đơn ta dùng
1 máy biến áp .
Đồ án môn học lưới điện Chương 4
----------------------------------------------------------------------------------------------
--------------------------------------------- --------------------------------------------
32
Các máy biến áp được chọn sao cho phải đảm bảo cung cấp điện trong
tình trạng bình thường ( lúc phụ tải cực đại ) ; nhưng tránh chọn máy biến áp
có công suất quá lớn vì khi phụ tải cực tiểu máy biến áp làm việc non tải sẽ
gây tổn thất . Đặc biệt khi sự cố một máy biến áp thì máy biến áp còn lại phải
có khả năng chạy quá tải mà vẫn đảm bảo cung cấp đủ công suất cần thiết
Cho phép MBA chạy quá tải trong vòng ít nhất là 5 ngày đêm , mỗi ngày
không vượt quá 6 tiếng .
Khi đó ta phải có điều kiện như sau:
)1(
max
−
=≥
nk
S
SS dktt (4.1)
Với: Stt - công suất tính toán của máy biến áp (MVA).
S
max - công suất phụ tải ở chế độ cực đại (MVA).
k - hệ số quá tải ( chọn k = 1,4 : nghĩa là cho phép quá tải 40%
với điều kiện đã nói ở trên ).
n - số lượng máy biến áp trong một trạm (n = 2 với phụ tải loại 1)
Với phụ tải loại 3 :
max
SS tt ≥
Ta có bảng sau :
Trạm
P
MW
Q
MVAr
S
MVA
Sđk
MVA
Số
MBA
MBA lựa
chọn
1 30 17,80 34,88 24,92 2 TPDH-25000/110
2 25 15,49 29,41 21,01 2 TPDH-25000/110
3 38 19,47 42,70 30,50 2 TPDH-32000/110
4 34 18,35 38,64 27,60 2 TPDH-32000/110
5 28 15,87 32,18 22,99 2 TPDH-25000/110
6 35 16,95 38,89 27,78 2 TPDH-32000/110
7 38 19,47 42,70 30,50 2 TPDH-32000/110
8 40 19,37 44,44 31,75 2 TPDH-32000/110
9 32 16,39 35,96 35,96 1 TPDH-40000/110
Đồ án môn học lưới điện Chương 4
----------------------------------------------------------------------------------------------
--------------------------------------------- --------------------------------------------
33
Tra bảng16 (Trang 213), Nguyễn Văn Đạm, Mạng lưới điện , NXBKHKT,
Hà Nội 2002. Ta có các thông số :
Kiểu máy TPDH-40000/110 TPDH-32000/110 TPDH-25000/110
Sdđ ( MVA ) 40 32 25
Uc ( kV ) 115 115 115
Uh ( kV ) 11 11 11
Un% 10,5 10,5 10,5
ΔPn ( kW ) 175 145 120
ΔP0 ( kW ) 52 35 29
I0 % 0,7 0,75 0,8
R( Ω ) 1,44 1,87 2,54
X( Ω ) 34,8 43,5 55,9
Q0 ( kVAr ) 280 240 200
4. 2 CHỌN SƠ ĐỒ NỐI DÂY TRONG CÁC TRẠM
Sơ đồ nối dây cụ thể trong các trạm được chọn phù hợp với chế độ vận hành
của MBA trong trạm và theo phụ tải trong trạm .
4. 2. 1 Đối với trạm 110 kV của hệ thống :
Dùng sơ đồ hệ thống hai thanh góp ( liên hệ với nhau bởi máy cắt nối
MCLL) . Mỗi nguồn cung cấp và mỗi đường dây với thanh góp qua một máy
cắt và hai dao cách ly thanh góp. Một hệ thống thanh góp làm việc và một hệ
thống thanh góp dự trữ, sự liên lạc giữa hai thanh góp nhờ máy cắt nối.
Ưu điểm của sơ đồ hai hệ thống thanh góp là lần lượt sửa chữa từng
thanh góp mà không hộ tiêu thụ nào bị mất điện, sửa chữa dao cách ly của
mạch nào thì chỉ mạch ấy bị mất điện ; nhanh chóng phục hồi thiết bị khi
ngắn mạch trên hệ thống thanh góp làm việc, sửa chữa máy cắt bất kỳ mạch
nào mà mạch ấy không phải ngừng làm việc lâu dài.
Nhược điểm của sơ đồ này là dùng dao cách ly đóng cắt các mạch điện
song song. Nếu thao tác nhầm sẽ dẫn đến hậu quả nghiêm trọng. Mặt khác,
nếu không phân đoạn thanh góp làm việc, khi ngắn mạch sẽ gây mất điện toàn
bộ thiết bị .
Đồ án môn học lưới điện Chương 4
----------------------------------------------------------------------------------------------
--------------------------------------------- --------------------------------------------
34

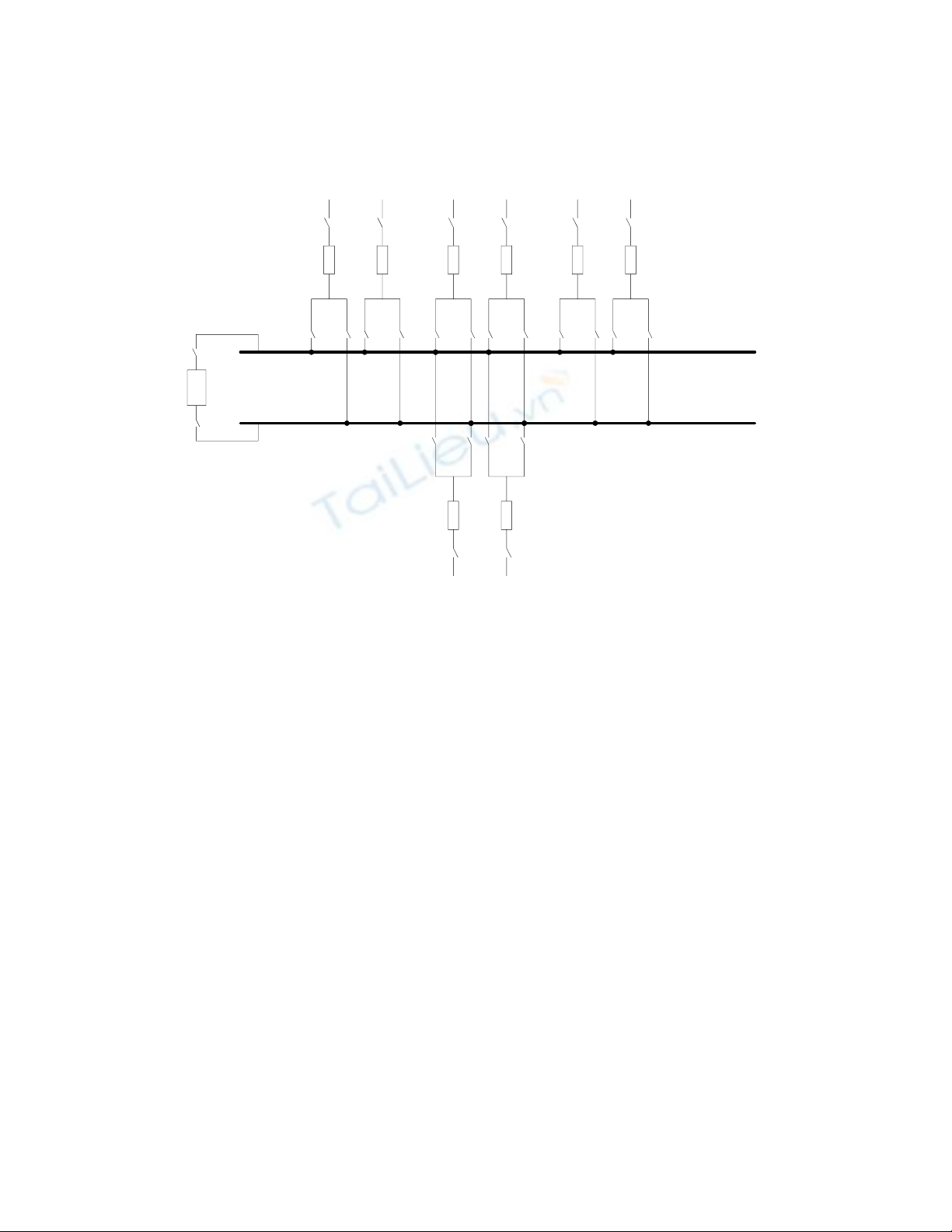

Sơ đồ như sau :

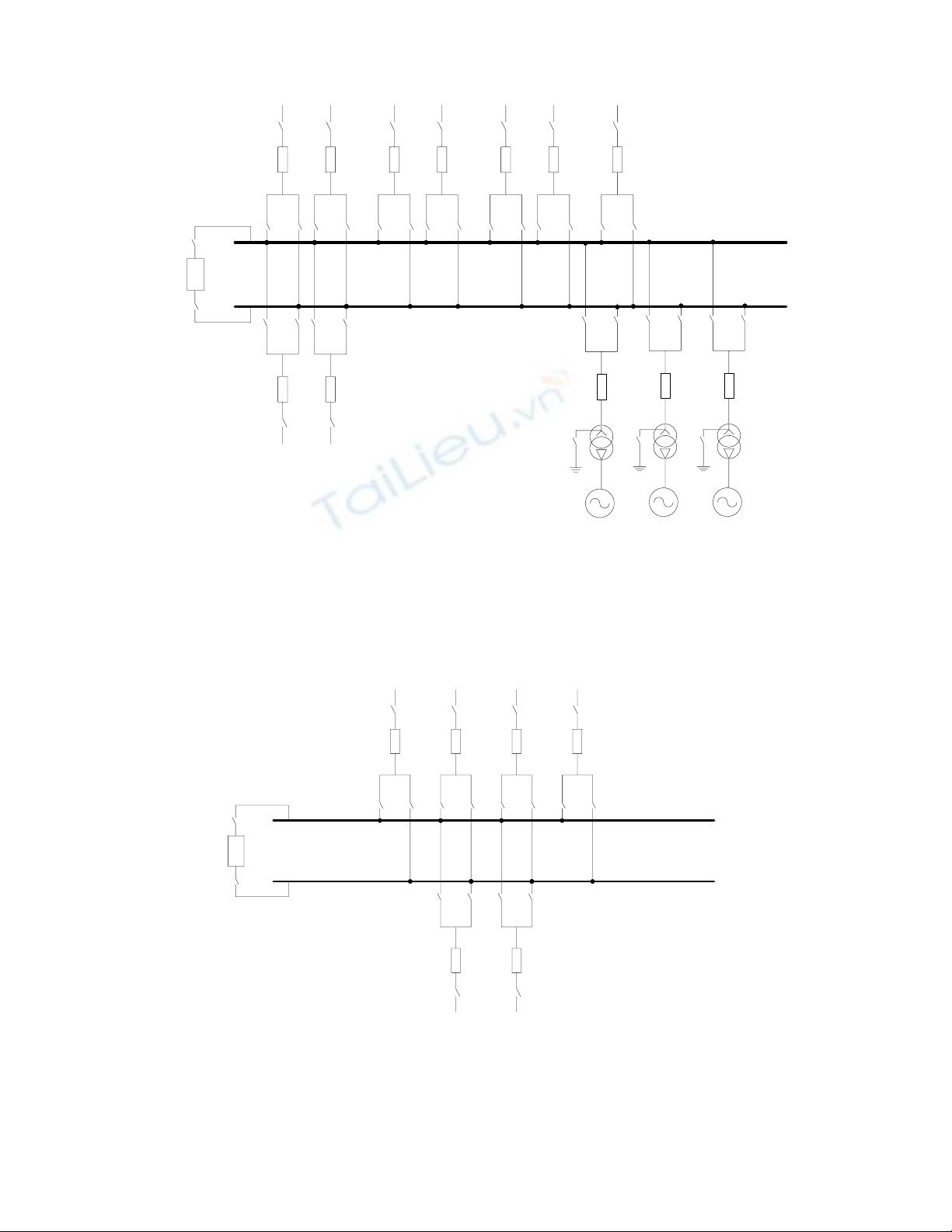

4. 2. 2 Đối với trạm 110 kV của nhà máy điện :
Nhà máy điện gồm 3 tổ máy phát nối bộ với 3 máy biến áp tăng áp cấp
điện lên hệ thống thanh góp 110 kV của nhà máy điện.
Đồ án môn học lưới điện Chương 4
----------------------------------------------------------------------------------------------
--------------------------------------------- --------------------------------------------
35
4. 2. 3 Trạm trung gian
Chọn sơ đồ hệ thống hai thanh góp có máy cắt phân đoạn. Các phụ tải
dược nối với cả hai phân đoạn để không bị ngừng làm việc khi bị sự cố một
phân đoạn.
Sơ đồ
4. 2. 4 Trạm cuối
Dùng hệ thống có 2 phân đoạn thanh góp :
+ Nếu l ≥ 70 Km thì đặt MC điện cao áp ở phía đường dây bởi vì
với l lớn thì sự cố xảy ra nhiều do thao tác đóng cắt nhiều vì vậy người ta đặt
