MỤC LỤC
CHƯƠNG 1: DỮ LIỆU MÔ HÌNH ETABS ...................................................................... 2
1.1 SƠ BỘ TIẾT DIỆN ..................................................................................................... 2
1.1.1 Tiết diện cột ......................................................................................................... 2
1.1.2 Tiết diện sàn ......................................................................................................... 3
1.1.3 Tiết diện dầm ....................................................................................................... 3
1.2 THIẾT LẬP MÔ HÌNH ETABS ................................................................................. 3
1.2.1 Khai báo và thiết lập hệ lưới ................................................................................. 3
1.2.2 Khai báo vật liệu .................................................................................................. 5
1.2.3 Bố trí mặt bằng cột dầm sàn ................................................................................. 8
1.2.4 Khai báo tải trọng ................................................................................................11
CHƯƠNG 2: TÍNH TOÁN KHUNG TRỤC 3 ..................................................................26
2.1 CÁC PHẦN TỬ DẦM CỘT TRONG MÔ HÌNH ETABS .........................................26
2.2 TÍNH TOÁN CỘT .....................................................................................................28
2.2.1 Sơ đồ tên cột .......................................................................................................28
2.2.2 Tiết diện cột theo các tầng trong khung trục 3 .....................................................28
2.2.3 Tổng hợp giá trị nội lực cột khung trục 3 .............................................................30
2.3 TÍNH TOÁN DẦM ....................................................................................................50
2.3.1 Sơ đồ tên dầm .....................................................................................................50
2.3.2 Tiết diện dầm theo các tầng trong khung trục 3 ...................................................51
2.3.3 Tổng hợp giá trị nội lực dầm khung trục 3 ...........................................................53
CHƯƠNG 3: TÍNH TOÁN MÓNG KHUNG TRỤC 3 .................................................. 107
3.1 KẾT QUẢ NỘI LỰC ............................................................................................... 107
CHƯƠNG 4: KIỂM TRA ỔN ĐỊNH TỔNG THỂ CÔNG TRÌNH ............................... 109
4.1 KIỂM TRA CHUYỂN VỊ ĐỈNH CÔNG TRÌNH ..................................................... 109
ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2016-2021 SVTH: LÂM BẢO CHÂU
CHUNG CƯ ZENTOWN - QUẬN BÌNH THẠNH TP.HCM LỚP: XD16-CT
GVHD KẾT CẤU: PGS.TS TRƯƠNG QUANG THÀNH Trang 2
GVHD THI CÔNG: ThS.LƯƠNG THANH DŨNG
CHƯƠNG 1: DỮ LIỆU MÔ HÌNH ETABS
1.1 SƠ BỘ TIẾT DIỆN
1.1.1 Tiết diện cột
Bảng 1.1.1 Sơ bộ tiết diện cột giữa 3-C
Tầng Str.tải q N k F tt b x
h Fchọn
(m
2
) (kN/m
2
) (kN) cm
2
(cm) cm
2
T
ầng mái
31.50
12
378.00
1.1
287
40
x
40
1600
T
ầng 10
48.38
12
958.50
1.1
727
40
x
40
1600
Tầng 9 48.38 12 1539.00 1.1 1167 40 x
40 1600
Tầng 8 48.38 12 2119.50 1.1 1607 55 x
55 3025
Tầng 7 48.38 12 2700.00 1.1 2047 55 x
55 3025
Tầng 6 48.38 12 3280.50 1.1 2487 55 x
55 3025
Tầng 5 48.38 12 3861.00 1.1 2927 55 x
55 3025
T
ầng 4
48.38
12
4441.50
1.1
3367
65
x
65
4225
T
ầng 3
48.38
12
5022.00
1.1
3807
65
x
65
4225
Tầng 2 48.38 12 5602.50 1.1 4247 65 x
65 4225
Tầng 1 48.38 12 6183.00 1.1 4687 75 x
75 5625
Bảng 1.1.2 Sơ bộ tiết diện cột giữa 3-A
Tầng Str.tải q N k F tt b x
h Fchọn
(m
2
) (kN/m
2
) (kN) cm
2
(cm) cm
2
Tầng mái 0.00 12 0.00 1.2 0 x
0
Tầng 10 27.00 12 324.00 1.2 268 40 x
50 2000
Tầng 9 27.00 12 648.00 1.2 536 40 x
50 2000
T
ầng 8
27.00
12
972.00
1.2
804
40
x
50
2000
T
ầng 7
27.00
12
1296.00
1.2
1072
40
x
60
2400
Tầng 6 27.00 12 1620.00 1.2 1340 40 x
60 2400
Tầng 5 27.00 12 1944.00 1.2 1608 40 x
60 2400
Tầng 4 27.00 12 2268.00 1.2 1876 40 x
60 2400
Tầng 3 27.00 12 2592.00 1.2 2144 50 x
60 3000
T
ầng 2
27.00
12
2916.00
1.2
2412
50
x
60
3000
T
ầng 1
27.00
12
3240.00
1.2
2680
50
x
60
3000
Bảng 1.1.3 Sơ bộ tiết diện cột giữa 3-B
Tầng
Str.tải q N
k
F tt b x
h Fchọn
(m2 ) (kN/m2) (kN) cm2 (cm) cm2
Tầng mái 31.50 12 378.00 1.1 287 45 x
45 2025
Tầng 10 48.38 12 958.50 1.1 727 45 x
45 2025
Tầng 9 48.38 12 1539.00 1.1 1167 45 x
45 2025
Tầng 8 48.38 12 2119.50 1.1 1607 45 x
45 2025
Tầng 7 48.38 12 2700.00 1.1 2047 45 x
45 2025
Tầng 6 48.38 12 3280.50 1.1 2487 60 x
60 3600
Tầng 5 48.38 12 3861.00 1.1 2927 60 x
60 3600
ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2016-2021 SVTH: LÂM BẢO CHÂU
CHUNG CƯ ZENTOWN - QUẬN BÌNH THẠNH TP.HCM LỚP: XD16-CT
GVHD KẾT CẤU: PGS.TS TRƯƠNG QUANG THÀNH Trang 3
GVHD THI CÔNG: ThS.LƯƠNG THANH DŨNG
Tầng 4 48.38 12 4441.50 1.1 3367 60 x
60 3600
Tầng 3 48.38 12 5022.00 1.1 3807 70 x
70 4900
Tầng 2 48.38 12 5602.50 1.1 4247 70 x
70 4900
Tầng 1 48.38 12 6183.00 1.1 4687 70 x
70 4900
1.1.2 Tiết diện sàn
Bảng 1.1.4 Bảng sơ bộ chiều dày sàn
Tên sàn Chiều dày sơ bộ (mm)
Sàn tầng điển hình 100
Sàn tầng trệt 150
Sàn tầng mái 100
Sàn sân thượng (tầng 10) 130
1.1.3 Tiết diện dầm
Bảng 1.1.5 Bảng sơ bộ kích thước dầm
Tên dầm chính L
(mm)
b x h
(mm) Tên dầm phụ L
(mm)
b x h
(mm)
D1 8500 300x600 DP1 8000 250x500
D2 7000 300x600 DP2 8000 250x500
D3 3500 300x400 DP3 3500 200x300
D4 6000 300x500 DP4 6000 250x500
D5 8000 300x600 DP5 9000 250x500
D6 9000 300x600 DP6 3750 200x300
1.2 THIẾT LẬP MÔ HÌNH ETABS
1.2.1 Khai báo và thiết lập hệ lưới

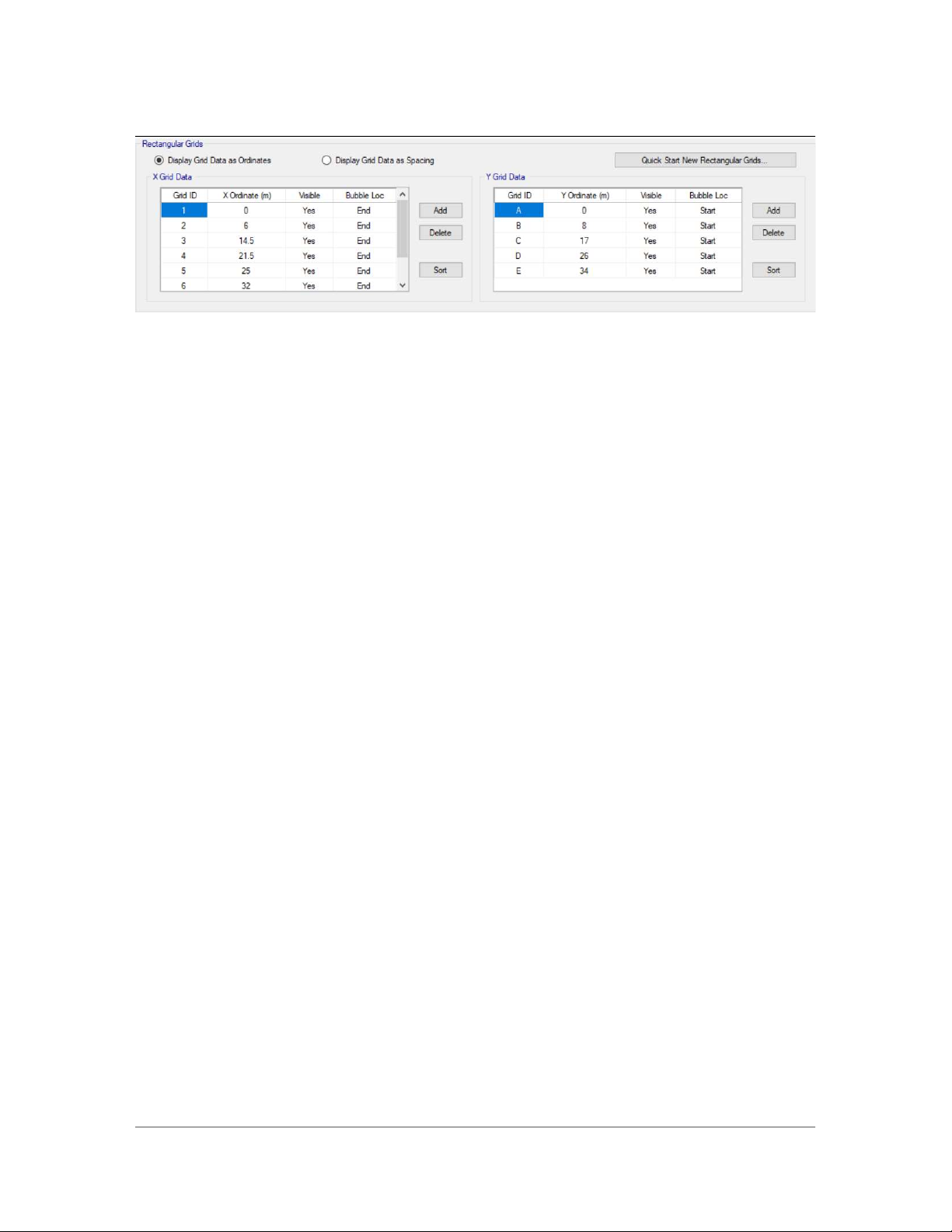

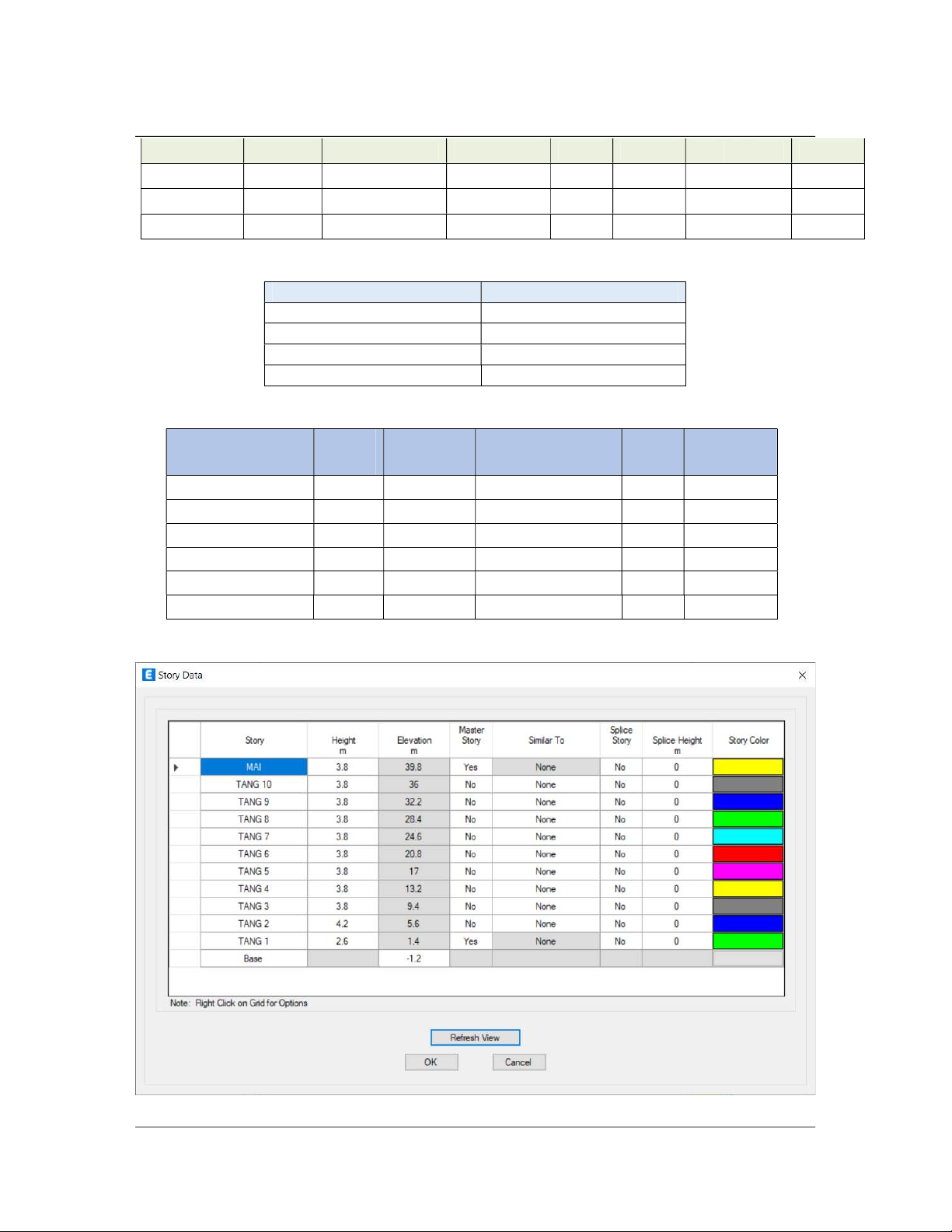

Hình 1.2.1 Hệ lưới theo phương đứng
ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2016-2021 SVTH: LÂM BẢO CHÂU
CHUNG CƯ ZENTOWN - QUẬN BÌNH THẠNH TP.HCM LỚP: XD16-CT
GVHD KẾT CẤU: PGS.TS TRƯƠNG QUANG THÀNH Trang 4
GVHD THI CÔNG: ThS.LƯƠNG THANH DŨNG
Hình 1.2.2 Hệ lưới theo phương ngang
