CHƯƠNG 1:
GIỚI THIỆU KẾT CẤU CHO CÔNG TRÌNH
A. Qui mô công trình
Công trình: Khách sạn thuộc công trình cấp III.
Gồm 5 tầng: 1 trệt, 4 lầu.
- Tầng trệt cao 4,2m
- Các tầng còn lại cao 3,6m.
Địa điểm: Đồng Xoài, Tỉnh Bình Phƣớc

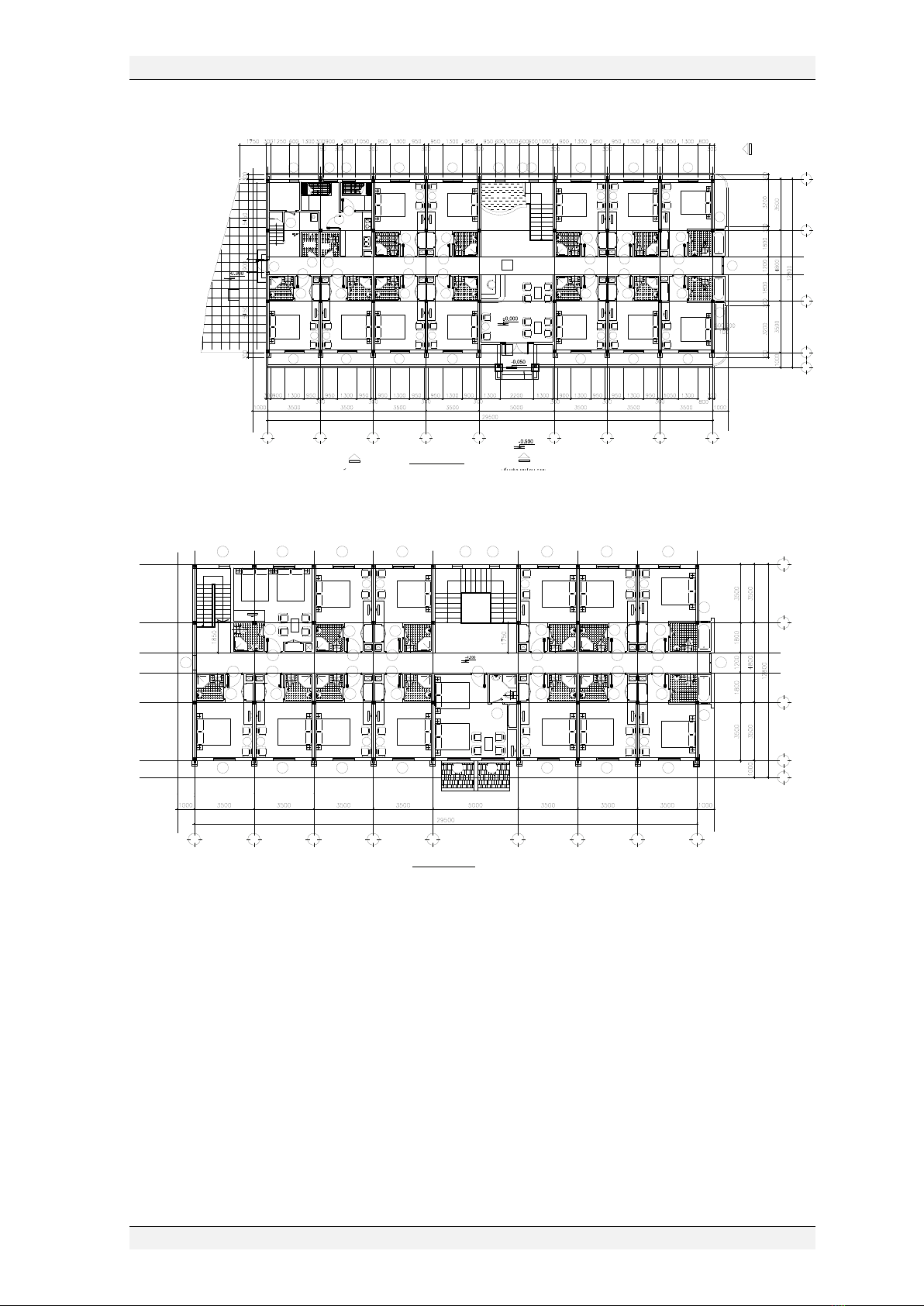

1. Lƣới cột công trình
Chọn lƣới cột là hệ lƣới cột chính cho tòa nhà, việc chọn lựa lƣới cột này dựa
trên cách tính toán thể hiện không gian kiến trúc của ngƣời thiết kế.
2. Vật liệu sử dụng cho công trình
Sàn, dầm ,cột, móng sử dụng BTCT
Tƣờng bao ngoài gạch ống dày 200mm , tƣờng ngăn phòng bên trong gạch ống
dày 100mm
Trần thạch cao, 50 daN/m2
3. Phƣơng án kết cấu mái
Khu vực mái xà gồ sử dụng kết cấu thép hộp, mái ngói
Dầm sử dụng BTCT.
4. Các qui phạm và tiêu chuẩn để làm cơ sở cho việc thiết kế
Tiêu chuẩn thiết kế kết cấu bê tông cốt thép TCVN 356 –2005.
Tiêu chuẩn thiết kế tải trọng và tác động TCVN 2737 - 1995.
Tiêu chuẩn thiết kế móng cọc TCVN 205 - 1998.
5. Phƣơng án kết cấu khác
Cầu thang, ô văng, bể nƣớc mái, sê nô sử dụng BTCT.
6. Cƣờng độ tính toán của vật liệu
Bê tông :
Mác 300:
Rn = 130 daN / cm2
Eb = 290000 daN / cm2
Cốt thép
Cốt thép A-II
Dùng cho lõi cứng khung BTCT và móng, có đƣờng kính > 10 mm :
Rs = Rsc = 2800 daN / cm2
Cốt thép A-I
Dùng cho khung và hệ sàn BTCT và móng , có đƣờng kính < = 10 mm
Rs = Rsc = 2250 daN / cm2
1.2. Tải trọng đứng tác động lên công trình :
Chiều dày sàn chọn dựa trên các yêu cầu:
Về mặt truyền lực: đảm bảo cho giả thiết sàn tuyệt đối cứng trong mặt phẳng
của nó (để truyền tải ngang, chuyển vị…)
Yêu cầu cấu tạo: Trong tính toán không xét việc sàn bị giảm yếu do các lỗ
khoan treo móc các thiết bị kỹ thuật (ống điện, nƣớc, thông gió,…).
Yêu cầu công năng: các hệ tƣờng ngăn (không có hệ đà đỡ riêng) có thể thay
đổi vị trí mà không làm tăng đáng kể nội lực và độ võng của sàn.
Ngoài ra còn xét đến yêu cầu chống cháy khi sử dụng…
