615

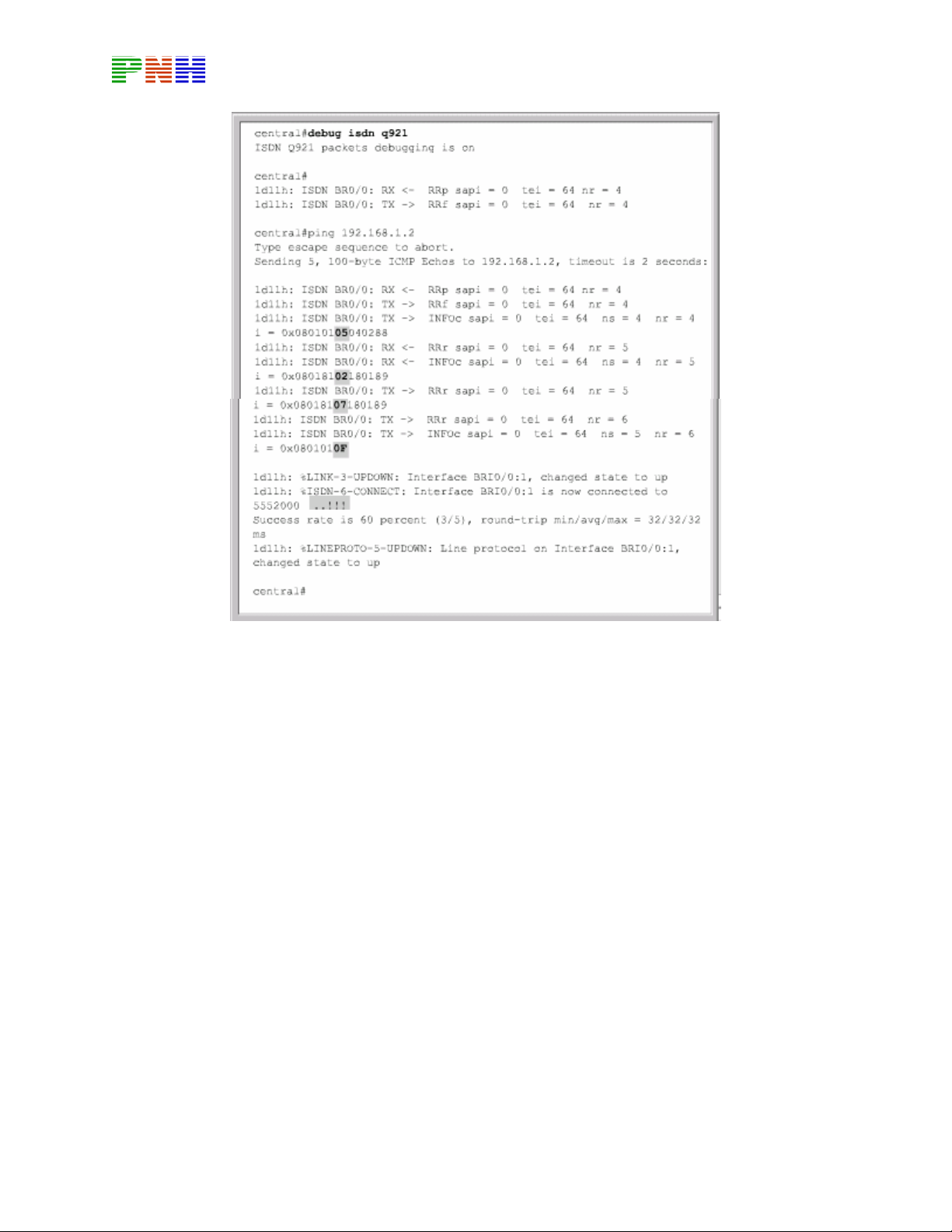

Hình 4.3.9.a
Trong ví dụ hình 4.3.9.a hai chữ số Hex đứng vị trí thứ 7 và thứ 8 cho biết loại
thông điệp:\
0*05:Thông điệp thiết lập cuộc phí
0*02:Thông điệp triển khai cuộc gọi
0*07 Thông điệp kết nối
0*0F: Thông điệp xác nhận kết nối

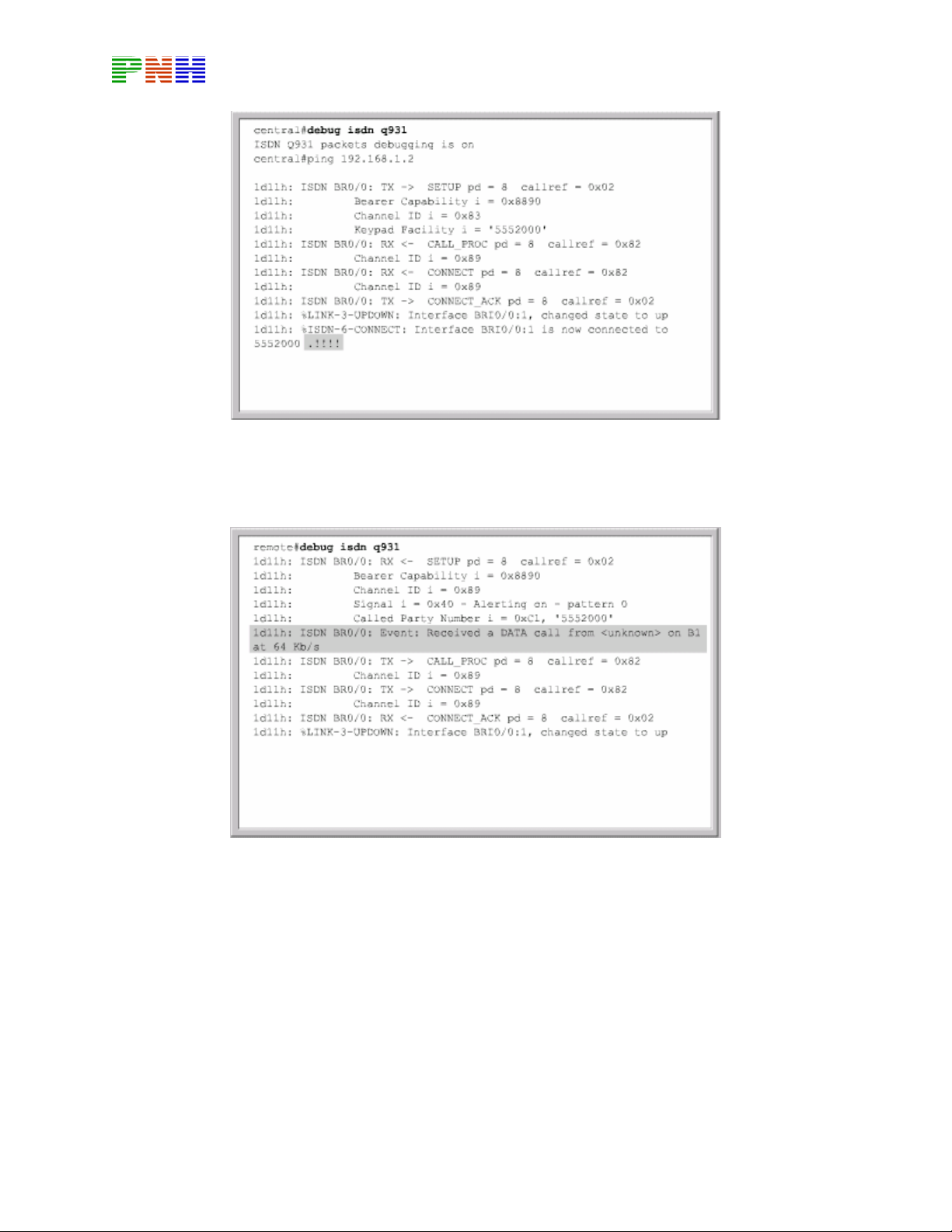

Lệnh debug ISDN q931 cho chúng ta xem các thông tin trao đổi Lớp 2 của ISDN
khi cuộc gọi ra hoặc vào được thiết lập. Các chỉ số “i=” là chỉ số Hex của các
thông điệp Q931
616
Hình 4.3.9b
Hình 4.3.9c

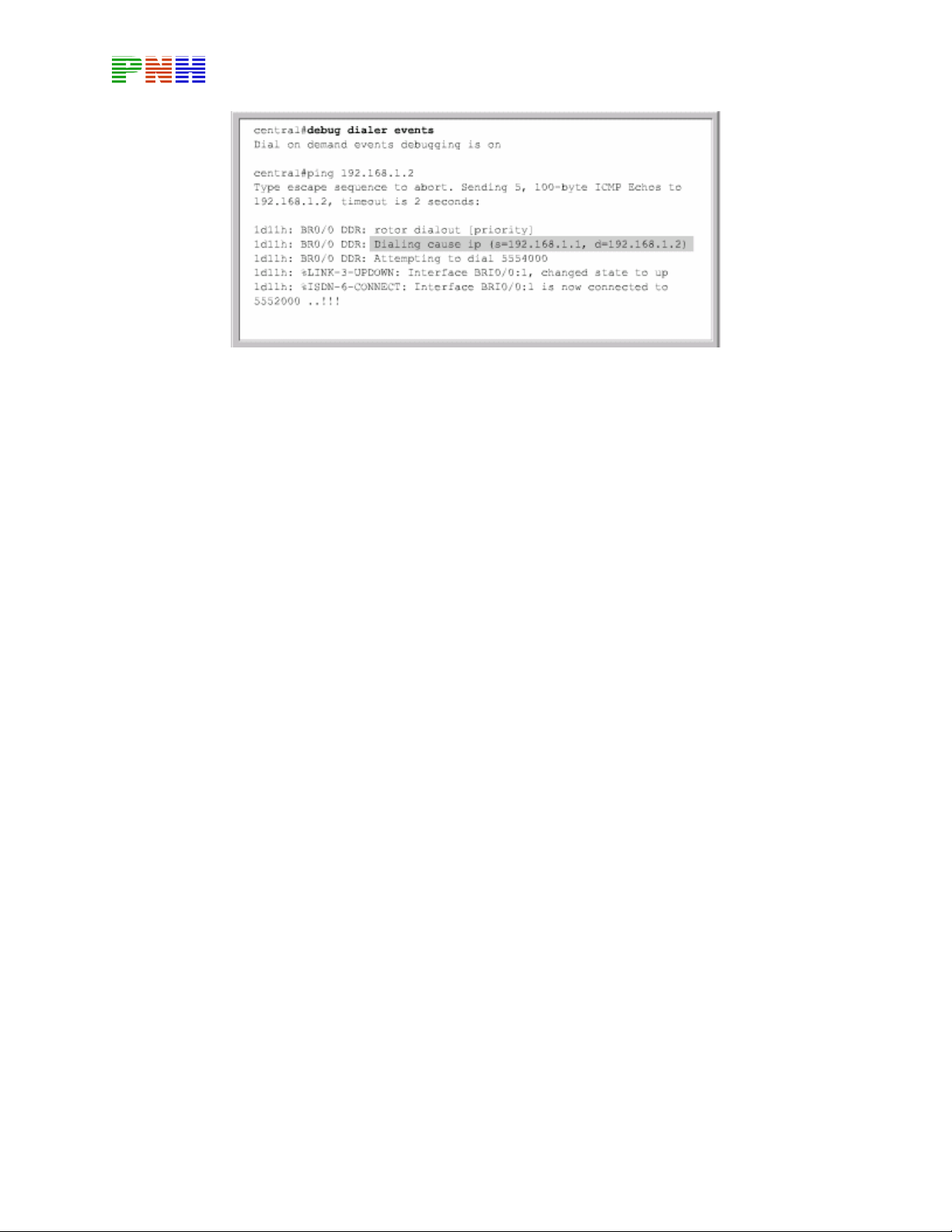

Lệnh debug dialer (event packer) được sử dụng để xác định sụ cố kết nối DDR.
Lệnh debug dialer events hiển thị các thông điệp cho biết kết nối DDR đã được
thực hiện chưa lưu lượng nào đã kích hoạt kết nối. Nếu router bị cấu hình DDR
không đúng thì lệnh này sẽ chỉ ra được nguồn gốc của sự cố. Nếu không có thông
điệp nào được hiển thị thì ra có nghĩa là router chưa nhận được lưu lượng đặc biệt
nào. Như vậy nguyên nhân có thể là do cấu hình dialer – list hoặc ACL không
đúng
617
Hình 4.3.9d
Không phải lỗi cấu hình DDR nào cũng dẫn đến việc quay số không đúng. Giao
thức định tuyến động cũng có thể làm cho router quay số liên tục mặc dù không có
dữ liệu của người dùng cần truyền đi. Lệnh debug dialer packets sẽ hiển thị thông
điệp mỗi khi có một gói dữ liệu được truyền ra cổng DDR. Do đó chúng ta có thể
dùng lệnh này để xác định chính xác loại lưu lượng nào đã kích hoạt liên tục cổng
DDR
Nếu router không thực hiện kết nối được khi cần thiết thì có thể là do lỗi của ISDN
hoặc DDR. Có thể router đầu bên kia được cấu hình không đúng hoặc là mạng

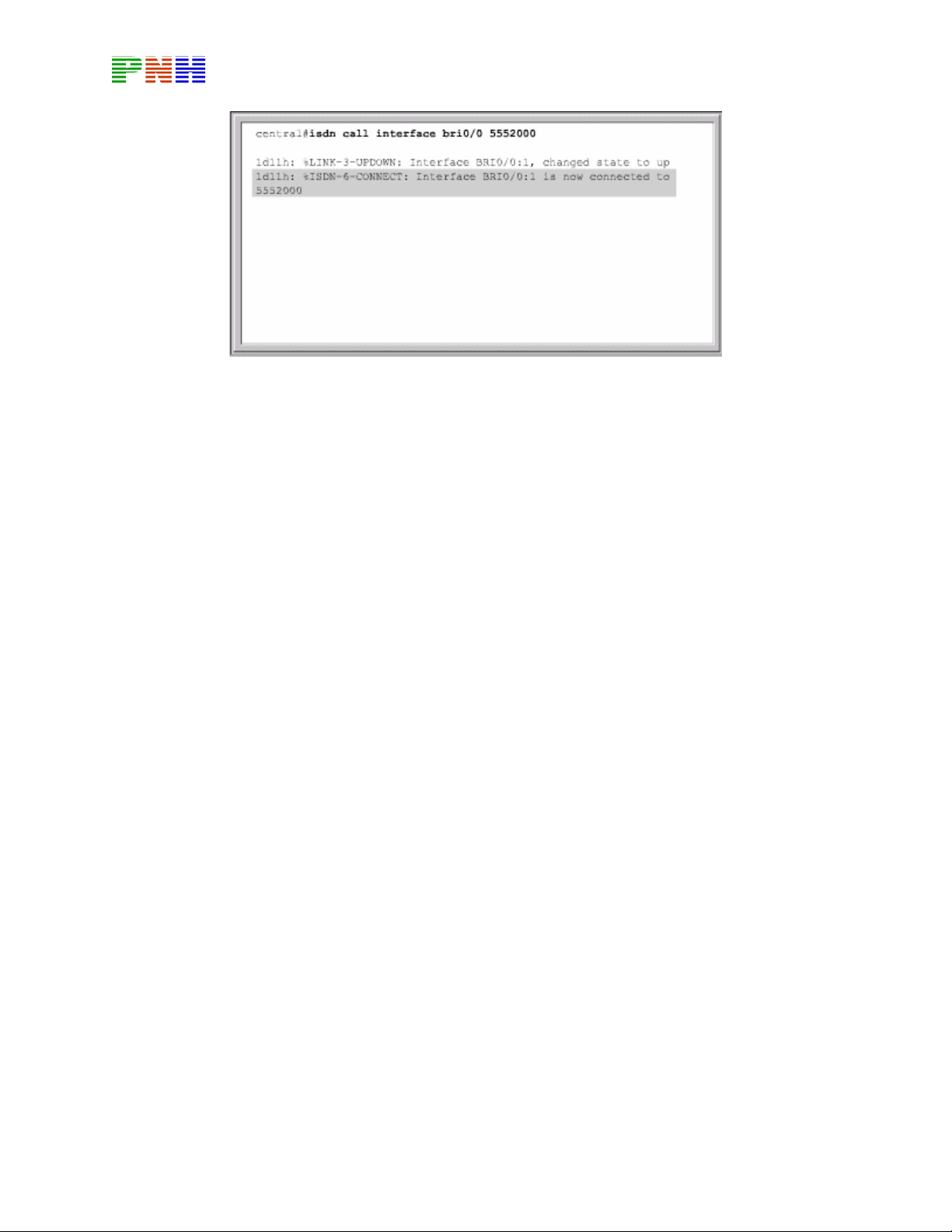

ISDN của nhà cung cấp dịch vụ có sự cố. Chúng ta dùng lệnh ISDN call interface
để ép router quay số đến router đầu bên kia. Nếu hai router không thể giao tiếp
được với nhau thì sự cố thuộc về ISDN chứ không phải sự cố DDR. Nhưng nếu hai
router có thể giao tiếp được với nhau thì có nghĩa là cấu hình ISDN ở cả hai đầu
đều không có vấn đề. Trong trường hợp nay thì khả năng lớn là lỗi của cấu hình
DDR trên hai router
Trong một số trường hợp việc khởi động lại kết nối giữa router và ISDN switch
cũng rất hiệu quả. Lệnh clear interface bri sẽ xoá hết kết nối hiện tại.trên cổng BRI
và khởi động lại kết nối hiện tại trên cổng BRI và khởi động lại ket nối mới với
ISDN switch. Và đôi khi chúng ta cũng nên kiểm tra lại chỉ số SP1D1 và SP1D2
618
Hình 4.3.9.e
TỔNG KẾT
ISDN được xem là một tập hợp các giao thức được thực hiện các công ty điện
thoại để cho phép mạng điện thoại có thể tích hợp dịch vụ truyền thoại, video và
dữ liệu. ISDN cho phép thông tin liên lạc tốc độ cao chất lượng tốt
DDR được sử dụng để tiết kiệm chi phí khi một công ty hay tổ chức không có nhu
cầu cần một đường kết nối WAN cố định. Đường truyền này cũng được sử dụng
làm đường dự phòng cho kết nối chính.
• Sau đây là các điểm quan trọng mà bạn cần nắm trong chương này:
ISDN truyền dữ liệu thoại và video
• ISDN có sử dụng các chuẩn về địa chỉ tín hiệu
• ISDN hoạt động ở lớp Vật lý và lớp liên kết dữ liệu
• Các điểm liên kết trong ISDN
• Cấu hình ISDN trên router
• Cấu hình những lưu lượng nào được phép kích hoạt DDR
• Cấu hình định tuyến cố định cho DDR
• Cấu hình kiểu đóng gói cho DDR
• Cấu hình ACL cho DDR
• Cấu hình cổng quay số
Một hệ thống mạng được xây dựng bởi nhiều thiết bị nhiều giao thức và nhiều loại
môi trường truyền. Khi một bộ phận nào đó của mạng không hoạt động đúng thì sẽ
có một vài người dùng không truy cập được hoặc có thể cả hệ thống mạng cũng
không hoạt động được. Cho dù trong trường hợp nào thì khi sự cố xảy ra người
619
quản trị mạng phải nhanh chóng xác định sự cố và xử lýchúng. Sự cố mạng thường
do những nguyên nhân sau
• Gõ sai câu lệnh
• Cấu hình danh sách kiểm tra truy cập ACL không đúng hoặc đặt ACL không
đúng chỗ
• Cấu hình thiếu cho router switch và các thiết bị mạng khác
• Kết nối vật lý không tốt
Người quản trị mạng cần tiếp cận với sụ cố một cách có phương pháp, sử dụng sơ
đò xử lý sự cố tổng quát. Trước tiên là kiểm tra sự cố ở lớp Vật lý trước rồi mới đi
dẫn lên các lớp trên. Mặc dù chương này chỉ tập trung vào xử lý sự cố các hoạt
động của giao thức định tuyến ở lớp 3 nhưng cũng rất quan trọng cho các bạn khi
cần loại trừ ở các lớp dưới
Sauk hi hoàn tất chương này các bạn sẽ thực hiện được những việc sau
• Mô tả sự khác nhau giữa EIGRP và IGRP
• Mô tả các khái niệm kỹ thuật và cấu trúc dữ liệu EIGRP
• Hiểu được quá trình hội tụ của EIGRP và các bước hoạt động cơ bản của
thuật toán DUAL
• Thực hiện cấu hình EIGRP cơ bản
• Cấu hinh được tổng hợp cho EIGRP
• Mô tả quá trình EIGRP xây dựng và bảo trì bảng định tuyến
• Kiểm tra hoạt động của EIGRP
• Mô tả tám bước để xử lý sự cố tổng quát
• Áp dụng tiến hành logic để xử lý sự cố định tuyến
• Xử lý sự cố của hoạt động định tuyến RIP bằng cách sử dụng lệnh show và
debug
• Xử lý sự cố của hoạt động định tuyến IGRP bằng cách sử dụng lệnh show và
debug
• Xử lý sự cố của hoạt động định tuyến EIGRP bằng cách sử dụng lệnh show
và debug
• Xử lý sự cố của hoạt động định tuyến OSPF bằng cách sử dụng lệnh show
và debug
3.1 C ác kh ái ni ệm c ủa EIGRP
3.1.1 So sánh EIGRP và IGRP
