ỦY BAN NHÂN DÂN HUYỆN CỦ CHI
TRƯỜNG TRUNG CẤP NGHỀ CỦ CHI
GIÁO TRÌNH
MÔ ĐUN: MẠCH ĐIỆN
NGHỀ: ĐIỆN CÔNG NGHIỆP
TRÌNH ĐỘ: TRUNG CẤP NGHỀ
Ban hành kèm theo Quyết định số:89/QĐ-TCNCC ngày 15 tháng 08 năm 2024 của
Hiệu trưởng trường Trung Cấp Nghề Củ Chi
Củ Chi, năm 2024
TUYÊN BỐ BẢN QUYỀN
Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép
dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích
khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị
nghiêm cấm.
3
LỜI GIỚI THIỆU
Để thực hiện biên soạn giáo trình đào tạo nghề Điện công nghiệp ở trình độ TCN,
giáo trình Mô đun Mạch điện là một trong những giáo trình mô đun đào tạo cơ sở được
biên soạn theo nội dung chương trình khung được Sở Lao động - Thương binh và Xã hội
TPHCM và Trường trung cấp nghề Củ Chi ban hành dành cho hệ Trung Cấp Nghề Điện
công nghiệp.
Nội dung biên soạn ngắn gọn, dễ hiểu, tích hợp kiến thức và kỹ Năng chặt chẽ với
nhau, logíc.
Khi biên soạn, nhóm biên soạn đã cố gắng cập nhật những kiến thức mới có liên
quan đến nội dung chương trình đào tạo và phù hợp với mục tiêu đào tạo, nội dung lý thuyết
và thực hành được biên soạn gắn với nhu cầu thực tế trong sản xuất đồng thời có tính thực
tiễn cao. Nội dung giáo trình được biên soạn với dung lượng thời gian đào tạo 30 giờ gồm
có:
Trong quá trình sử dụng giáo trình, tuỳ theo yêu cầu cũng như khoa học và công
nghệ phát triển có thể điều chỉnh thời gian và bổ sung những kiên thức mới cho phù hợp.
Trong giáo trình, Tôi có đề ra nội dung thực tập của từng bài để người học cũng cố và áp
dụng kiến thức phù hợp với kỹ năng.
Mặc dù đã cố gắng tổ chức biên soạn để đáp ứng được mục tiêu đào tạo nhưng
không tránh được những khiếm khuyết. Rất mong nhận được đóng góp ý kiến của các thầy,
cô giáo, bạn đọc để người biên soạn sẽ hiệu chỉnh hoàn thiện hơn.
Tp. HCM, ngày tháng năm 2024
Giáo viên biên soạn
4
CHƯƠNG 1
CÁC KHÁI NIỆM CƠ BẢN TRONG MẠCH ĐIỆN
Giới thiệu:
Để khảo sát các thiết bị điện cần phải tìm ra qui luật các qui luật của các hiện tượng, các
quá trình điện từ xảy ra trong thiết bị đó và xác định các thông số trạng thái, thông số đặc
trưng của quá trình, đồng thời tìm cách mô tả qui luật bằng phương trình liên hệ giữa các
thông số, để có được việc đó ta đưa mô hình mạch mạch điện vào để đánh giá
Mục tiêu:
-Phân tích được nhiệm vụ, vai trò của các phần tử cấu thành mạch điện như: nguồn điện,
dây dẫn, phụ tải, thiết bị đo lường, đóng cắt...
- Giải thích được cách xây dựng mô hình mạch điện, các phần tử chính trong mạch
điện. Phân biệt được phần tử lý tưởng và phần tử thực.
- Phân tích và giải thích được các khái niệm cơ bản trong mạch điện, hiểu và vận
dụng được các biểu thức tính toán cơ bản.
- Rèn được tính cẩn thận, phương pháp học tư duy và nghiêm túc trong công việc.
Nội dung chính:
1.1. Mạch điện và mô hình
1.1.1. Mạch điện.
Mạch điện là tập hợp các thiết bị điện nối với nhau bởi dây dẫn tạo thành những
vòng kín để dòng điện chạy qua. Mạch điện gồm ba phần cơ bản: Nguồn điện, phụ tải và
dây dẫn.

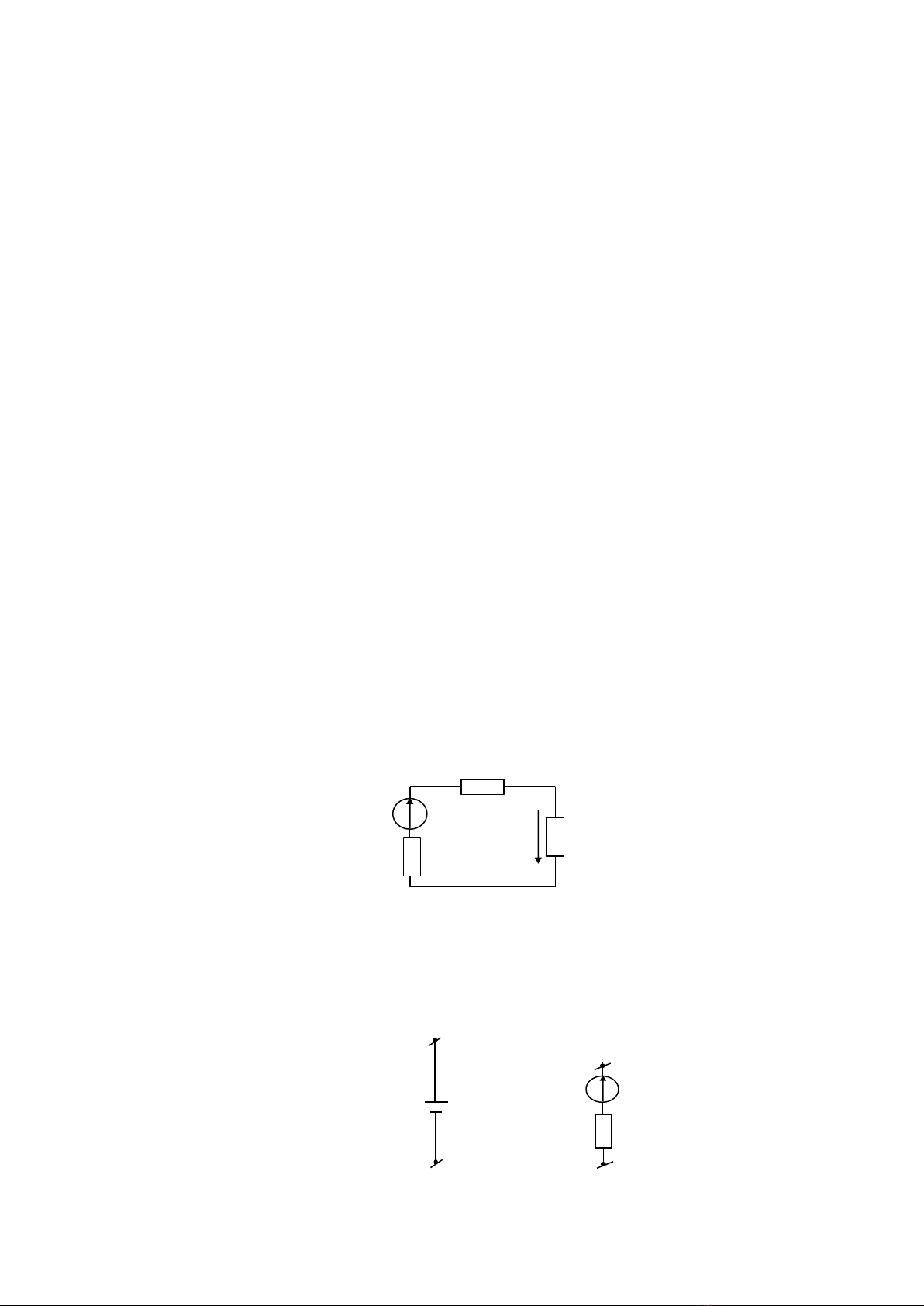

Ví dụ: Sơ đồ mạch điện đơn giản.
Rd
Hình 1.1. Sơ đồ mạch điện đơn giản
* Nguồn điện: Là thiết bị biến đổi các dạng năng lượng như cơ năng, hóa năng v.v…
thành điện năng. Ví dụ: Máy phát điện, pin, ắc qui v.v…
- Ký hiệu:
E E
+
_ r0
Hình 1.2. Ký hiệu nguồn điện
E
R
t
I
+
r
o
+
_
