Chương 6: Hệ thống bôi trơn

http://www.ebook.edu.vn 193

CHѬѪNG 6: Hӊ THӔNG BÔI TRѪN

I. KHÁI QUÁT Hӊ THӔNG BÔI TRѪN

1.1. Chӭc năng, nhiӋm vө, yêu cҫu

1.1.1. Chӭc năng:

HӋthӕng bôi trѫn cӫaÿӝng cѫ có chӭc năng lӑc sҥch rӗiÿѭa chҩt bôi

trѫnÿӃn các bӅ mһt cҫn bôi trѫn

1.1.2. NhiӋm vөHӋ thӕng bôi trѫn rҩt quan trӑng nó ÿҧm bҧo cho ÿӝng cѫ làm viӋc an toàn

tăng tuәi thӑ cho ÿӝng cѫ vӟi các mөcÿích:

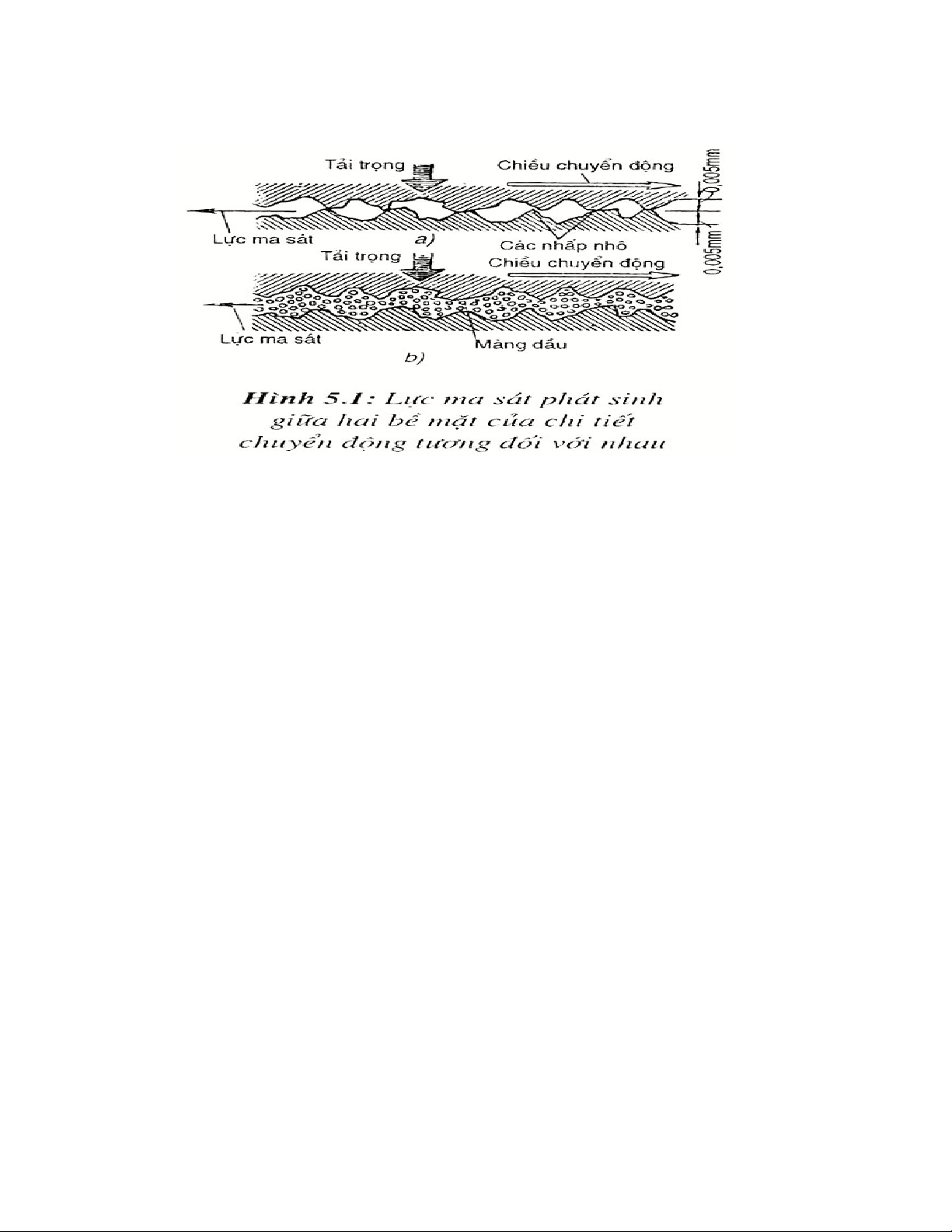

- Bôi trѫn các bӅ mһt có chuyӇnÿӝng trѭӧt giӳa các chi tiӃt nhҵm giҧm ma

sát ,do ÿó giҧm mài mòn –tăng tuәi thӑ các chi tiӃt

[m=1-

N[e = [i .[m

HiӋu suҩt cѫ giӟi

Tәn thҩt cѫ giӟi cӫaÿӝng cѫHiӋu suҩt chӍ thӏ:là hiӋu suҩt cӫa chu trình nhiӋtÿӝng thӵc tӃHiӋu suҩt có ích:HiӋu suҩt có ích tăng dүnÿӃn hiӋu quҧ biӃn nhiӋt năng

thành cѫ năng tăng ÿӗng nghƭa vӟi viӋc tiӃt kiӋm nhiên liӋu

- Rӱa sҥch bӅ mһt ma sát cӫa chi tiӃt

- Làm mát mӝt sӕ chi tiӃt(piston-xylanh,trөc khuӹu ,bҥc lót…)

- Bao kín khe hӣ giӳa các chi tiӃt nhѭ cһp piston-xylanh-xecmăng ÿӇ giҧm

lӑt khí

- Chӕng oxy hóa bӅ mһt chi tiӃt nhӡ chҩt phө gia pha trong dҫu

- Rút ngҳn quá trình chҥy rà cӫaÿӝng cѫm

[

http://www.ebook.edu.vn 194

1.1.3.Yêu cҫu

1.1.3.1 Ĉi vi cht bôi tr˯n

-Ĉӝ nhӟt cӫa dҫu phҧi nҵm trong giӟi hҥn cho phép,sao cho tҥo thành chêm

dҫu thӫyÿӝng әÿӥ ,nó phҧi chӏu tҧi trӑng lӟn nhҩt tác dөng lên әÿӥ và giӳ cho các

bӅ mһt công tác không tiӃp xúc vӟi nhau

- Bҧo vӋ bӅ mһt kim loҥi không bӏăn mòn

- Dҫu bôi trѫn không ÿѭӧc: cҥnӣ cacte,két chӭa ,ӣ các chi tiӃtÿӝng ,trong

các ÿѭӡng ӕng

- Dҫu phҧi có tuәi thӑ cao và giá thành phù hӧp

1.1.3.2. Ĉi vi h thng bôi tr˯n

- HӋ thӕng bôi trѫn phҧiÿѭa chҩt bôi trѫn tӟi nѫi cҫn mӝt cách liên

liên tөc vӟi lѭu lѭӧng,trҥng thái tính chҩt xác ÿӏnh và có thӇ kiӇm tra ÿiӅu

chӍnh, ÿiӅu khiӇn dӉ dàng

-Các thiӃt bӏ bӝ phұn cӫa hӋ thӕng bôi trѫn phҧiÿѫn giҧn,tháo lҳp kiӇm tra

sӱa chӳa,ÿiӅu chӍnh…có khҧ năng dӉ tӵÿӝng hóa cao,nhѭng giá thành vӯa phҧi

1.2.Phân loҥi

ĈӇ phân loҥi hӋ thông bôi trѫn ngѭӡi ta dӵa vào các tiêu chí sau:

1.2.1.Theo cách ÿ˱a du bôi tr˯nÿn các h thng gm

-Bôi trѫn theo kiӇu vung téo

http://www.ebook.edu.vn 195

-Bôi trѫn theo kiӇu nhӓ giӑt

-Cѭӥng bӭc theo kiӇu áp suҩt thҩp,áp suҩt cao

-KӃt hӧp các phѭѫng pháp trên

1.2.2.Theo kiӇu chӭa dҫu bôi trѫn trong ÿӝng cѫ gӗm

-Bôi trѫn cacte ѭӟt

-Bôi trѫn cacte khô

1.3.Mӝt sӕ hӋ thӕng bôi trѫn thѭӡng gһp

1.3.1.H thng bôi tr˯n bng vung tóe

-Khi ÿӝng cѫ làm viӋc các chi tiӃt

chuyӇnÿӝng nhѭ trөc khuӹu,thanh

truyӅn,bánh răng…sӁ vung tóe dҫu bôi

trѫn lên các chi tiӃt cҫn bôi trѫn nhѭvách xylanh,các cam…ngoài ra mӝt

phҫn dҫu vung tóe ӣ dҥng sѭѫng mù rѫi

vào hay ÿӑng bám ӣ kӃt cҩu hӭng dҫu

cӫa các chi tiӃt khác cҫn bôi trѫn.

-Phѭѫng án này bôi trѫnÿѫn giҧn tuy

nhiên không ÿҧm bҧo bôi trѫn an toàn

cho ÿӝng cѫ vì khó bҧoÿҧm lѭu lѭӧng

dҫu bôi trѫn các ә trөc,dҫu bӏ sӫi bӑt

gây biӃn tính và không khӕng chӃÿѭӧc

chҩt lѭӧng bôi trѫn

http://www.ebook.edu.vn 196

Vì vұy phѭѫng pháp này chӍÿѭӧc sӱ dөng cho ÿӝng cѫ cӥ nhӓ công suҩt vài

mã lӵc nhѭÿӝng cѫ xe máy,xuӗng máy,bѫm nѭӟc…

1.3.2.Bôi trѫn vung téo và bôi trѫn trӑng lӵc

1.3.3.H thng bôi tr˯n c˱ng bͱc áp sut thp

-Hҫu hӃtÿӝng cѫÿӕt trong ngày nay ÿӅu sӱ dөng phѭѫng pháp bôi trѫn

cѭӥng bӭc.Dҫu trong hӋ thӕng ÿѭӧc bѫmÿҭy lên các bӅ mһt ma sát vӟi áp suҩt nhҩt

ÿӏnh

1.3.3.1.H thng bôi tr˯n cácte ˱t

ĈһcÿiӇm cӫa hӋ thӕng này là dҫu chӭa trong cácte ÿӝng cѫ không có két dҫu

riêng ÿӇ tұp chung dҫu tӯ cácte ÿӃn.ChӍ có mӝt bѫm hút tӯ cácte ra bѫmÿӃn các vӏtrí cҫn bôi trѫn,sau khi bôi trѫn dҫu tӵÿӝng rѫi xuӕng cácte,mӝt phҫn do ÿҫu to cӫa

thanh truyӅnÿұp vào ÿҫu téo lên bôi trѫn cho piston,sѫmi xylanh

1.Bѫm bánh răng

2.Ĉӗng hӗ chӍ áp suҩt dҫu

3.Ĉѭӡng dҫu bôi trѫn

4.Thìa múc dҫu

http://www.ebook.edu.vn 197

SѪ NGUYÊN LÝ ĈӖ Hӊ THӔNG BÔI TRѪN CACTE

Nguyên lý hoҥtÿӝng

Bѫm dҫu 3 ÿѭӧc dүnÿӝng tӯ trөc khuӹu.Dҫu bôi trѫn trong cácte

1ÿѭӧc hút vào bѫm qua lѭӟi lӑc thô 2, lѭӟi lӑcÿӇ lӑc sѫ bӝ tҥp chҩt có kích thѭӟc

lӟn.Sau khi qua bѫm dҫu có áp suҩt cao dҫuÿi vào bҫu lӑc tinh 4 tҥiÿây dҫuÿѭӧc

lӑc sҥch rӗiÿѭa lên bình làm mát 5,dҫuÿѭӧc làm mát rӗiÿѭa lên ÿѭӡng ӕng dүn

dҫu chính 6 ÿi bôi trѫn cho các bӝ phұn rӗiÿi vӅ cácte

-Ѭu nhѭӧcÿiӇm:

ѬuÿiӇm cӫa hӋ thӕng này là gӑn chiӃm ít chӛ, thiӃt bӏ ít

NhѭӧcÿiӇm là toàn bӝ dҫu bôi trѫn chӭa trong cácte ÿӝng cѫ lên cácte phҧi sâu ÿӇcó dung tích lӟn do ÿó làm tăng chiӅu cao ÿӝng cѫ ngoài ra dҫu luôn luôn tiӃp xúc
