Hệ thống hybrid nối tiếp và song song

Chia sẻ: Nguyen Nhi | Ngày: | Loại File: PDF | Số trang:3

438
lượt xem
39
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Các hệ thống (hybrid) lai của ôtô là sự kết hợp của hai nguồn công suất dẩn động, như một động cơ đốt trong và một môtơ điện nhằm thu được ưu điểm của các sự có ích đã cung cấp bởi các nguồn công suất này

Chủ đề:
Lưu

Nội dung Text: Hệ thống hybrid nối tiếp và song song

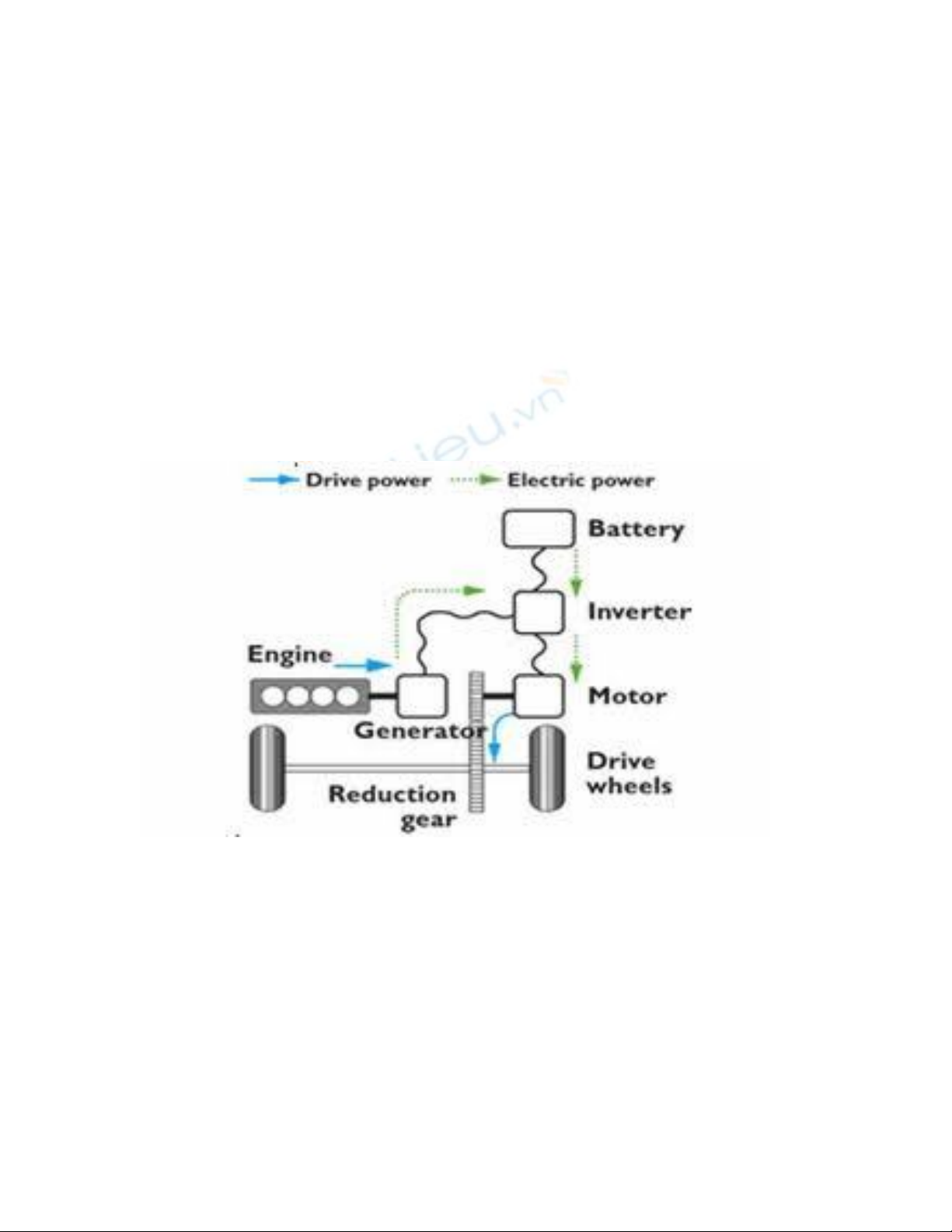

  1. Hệ thống hybrid nối tiếp và song song Các hệ thống (hybrid) lai của ôtô là sự kết hợp của hai nguồn công suất dẩn động, như một động cơ đốt trong và một môtơ điện nhằm thu được ưu điểm của các sự có ích đã cung cấp bởi các nguồn công suất này HỆ THỐNG HYBRID LÀ GÌ? Các hệ thống (hybrid) lai của ôtô là sự kết hợp của hai nguồn công suất dẩn động, như một động cơ đốt trong và một môtơ điện nhằm thu được ưu điểm của các sự có ích đã cung cấp bởi các nguồn công suất này trong khi sự bù đắp cho những khuyết điểm của mổi cái khác nhau để dẩn đến kết quả ở hiệu quả dẩn động hiệu suất cao. Mặt dù các hệ thống hybrid dùng một môtơ điện, nhưng chúng không cần phải nạp điện từ nguồn bên ngoài như các xe điện. 1) HỆ THỐNG HYBRID NỐI TIẾP Động cơ dẩn động một máy phát điện, và một môtơ điện sử dụng nguồn điện đã

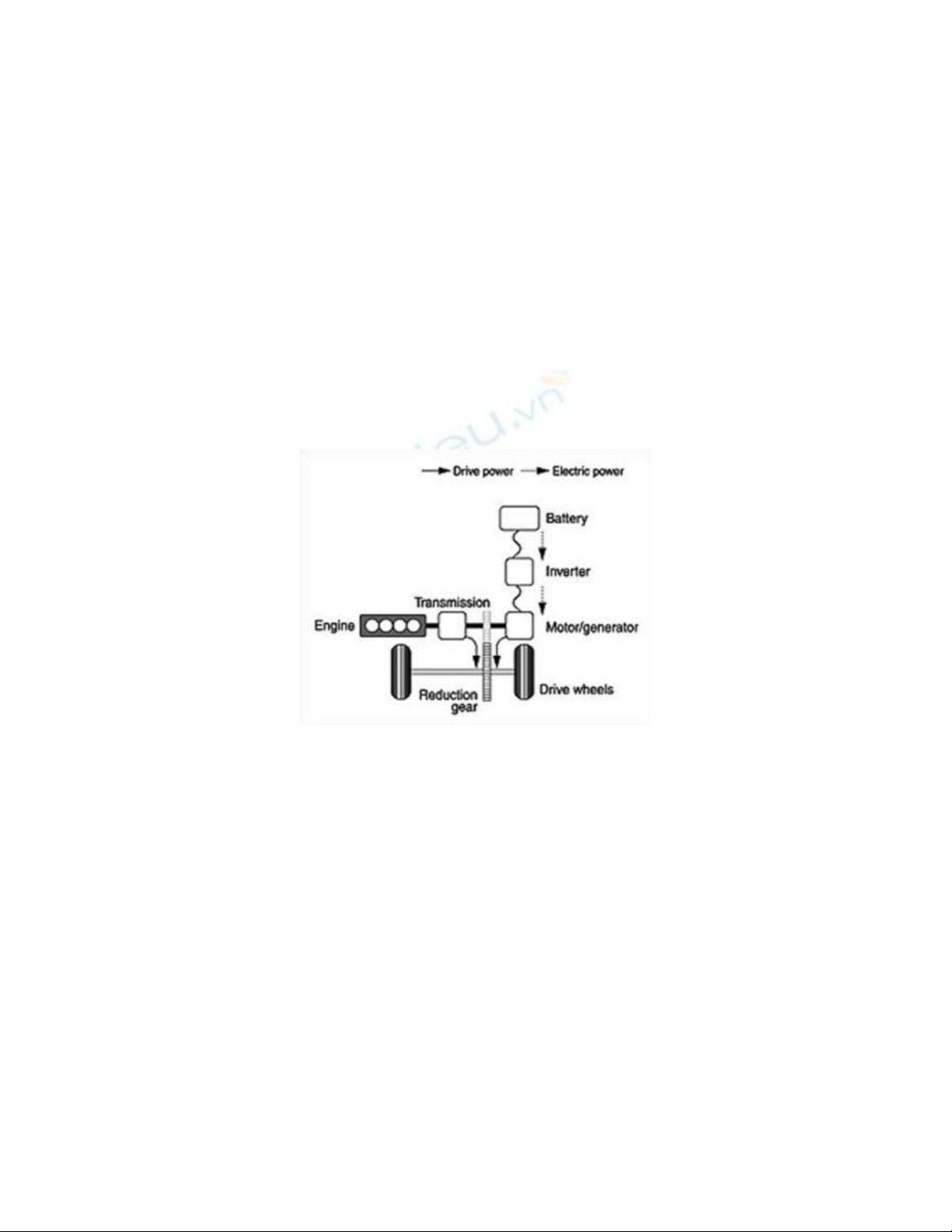

  2. phát ra từ máy phát này để dẩn động các bánh xe. Đây được gọi là hệ thống hybrid nối tiếp bởi vì công suất truyền tới bánh xe là nối tiếp. Nghĩa là công suất động cơ và công suất môtơ là nối tiếp. Hệ thống hybrid nối tiếp có thể chạy động cơ công suất nhỏ ổn định tương đối ở những vùng hoạt động có năng suất cao. Phát điện và cung cấp điện đến môtơ và nạp hiệu suất cao cho ắc quy. Nó có hai môtơ, một là máy phát điện một chiều (mà nó có cùng cấu trúc như một môtơ điện) và một môtơ điện. Hệ thống này đang được dùng ở Coaster Hybrid HỆ THỐNG HYBRID NỐI TIẾP 2) HỆ THỐNG HYBRID SONG SONG Ở hệ thống hybrid song song thì cả động cơ và môtơ điện đều dẩn động các bánh xe, và công suất dẩn động từ hai nguồn này có thể được sử dụng tuỳ theo các điều kiện hiện hành. Điều này được gọi là hệ thống hybrid song song bởi vì công suất truyền đến bánh xe là song song. Trong hệ thống này, ắc quy được nạp bởi việc chuyển môtơ điện để tác dộng như một máy phát điện, và dòng điện từ ắc quy được dùng để đẩn động các bánh xe. Mặt dù nó có cấu trúc đơn giản nhưng hệ
  3. thống hybrid song song không thể dẩn động các bánh xe từ môtơ điện trong khi việc nạp ắc quy xảy ra cùng lúc khi mà hệ thống chỉ có một môtơ. HỆ THỐNG HYBRID SONG SONG
