Điều khiển công suất cho đường lên (từ MS đến BS) DS-CDMA là một yêu cầu hệ thống rất quan trọng vì hiệu ứng gần-xa. Trong trường hợp này, cần có một dải động để điều khiển khoảng chừng 80 dB. Ở đường xuống, không yêu cầu điều khiển công suất trong hệ thống đơn tế bào, từ đó các tín hiệu được truyền cùng nhau và thay đổi cùng nhau. Tuy nhiên trong hệ thống đa tế bào, nhiễu giao thoa từ các ô bên cạnh làm giảm sự độc lập từ vị trí các ô đã cho và...

Chủ đề:
Lưu

Nội dung Text: HỆ THỐNG THÔNG TIN THẾ HỆ 3G - 4

  1. Điều khiển công suất cho đường lên (từ MS đến BS) DS-CDMA là một yêu cầu hệ thống rất quan trọng vì hiệu ứng gần-xa. Trong trường hợp này, cần có một dải động để điều khiển khoảng chừng 80 dB. Ở đường xuống, không yêu cầu điều khiển công suất trong hệ thống đơn tế bào, từ đó các tín hiệu được truyền cùng nhau và thay đổi cùng nhau. Tuy nhiên trong hệ thống đa tế bào, nhiễu giao thoa từ các ô bên cạnh làm giảm sự độc lập từ vị trí các ô đã cho và do đó làm giảm hiệu suất. Như vậy, phải sử dụng điều khiển công suất trong trường hợp này để làm giảm sự giao thoa giữa các ô . 2.3.2 Điều khiển công suất phân tán và tập trung Một bộ điều khiển tập trung có tất cả các thông tin về các kết nối được thiết lập và độ lợi kênh, và điều khiển tất cả các mức công suất trong mạng hay một phần của mạng. Điều khiển công suất tập trung theo yêu cầu tín hiệu điều khiển phạm vi rộng trong mạng và không thể ứng dụng trong thực tế. Chúng có thể sử dụng để đưa ra giới hạn về hiệu suất của thuật toán phân tán. Bộ điều khiển phân tán chỉ điều khiển công suất của một trạm phát đơn và thuật toán chỉ phụ thuộc vào nội bộ, như SIR hay độ lợi kênh của người sử dụng đặc biệt. Những thuật toán này thực hiện tốt trong trường hợp lý tưởng, nhưng trong các hệ thống thực tế có một số hiệu ứng không thích hợp như : - Tín hiệu đo và điều khiển làm mất thời gian dẫn đến thời gian trễ trong hệ thống - Công su ất phát hợp lý của máy phát bị hạn chế bởi giới hạn vật lý và sự lượng tử hóa. Những hạn chế bên ngoài khác như công suất phát cực đại trên một kênh đặc biệt tác động đến công suất ra.

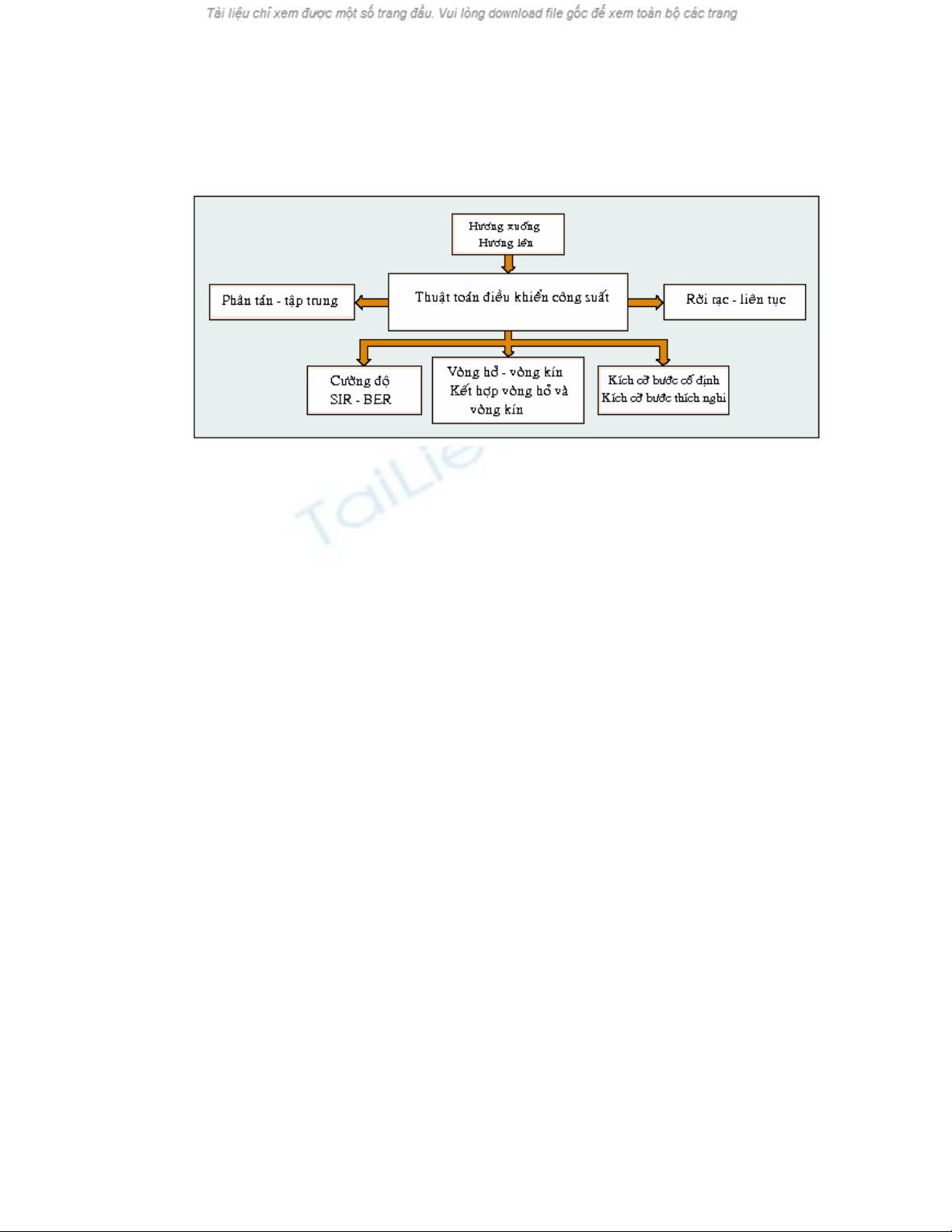

  2. - Chất lượng là một sự đo đạc chủ quan và cần phải tận dụng sự đo đạc khách quan hợp lý. Hình 2.2. Phân loại kỹ thuật điều khiển công suất công suất 2.3.3 Phâ n loại điều khiển công suất theo phương pháp đo Theo phương pháp đo, kỹ thuật điều khiển công suất được phân thành 3 loại: - Trên cơ sở cường độ - Trên cơ sở SIR - Trên cơ sở BER Trên cơ sở cường độ, cường độ một tín hiệu đ ến BS từ MS được đánh giá để xác định là nó cao hơn hay thấp hơn cường độ mong muốn. Sau đó BS sẽ gởi lệnh để điều khiển công suất cao hơn hay thấp hơn thích hợp. Trên cơ sở SIR, phương pháp đo là SIR khi mà tín hiệu bao gồm nhiễu kênh và nhiễu giữa các người sử dụng. Điều khiển công suất dựa vào cường độ dễ thực hiện hơn điều khiển công suất dựa vào SIR, nó phản ánh hiệu suất sử dụng hệ thống tốt hơn như: QoS và dung lượng. Một vấn đề quan trọng gắn với điều khiển công suất dựa vào SIR là có khả năng gây hồi tiếp dương làm nguy hiểm đến sự vững
  3. vàng của hệ thống. Hồi tiếp dương xuất hiện trong trừơng hợp khi một MS dưới sự chỉ dẫn của BS đã tăng công suất của nó và điều đó lặp lại với các MS khác. Trong trường hợp có N-MS trong hệ thống, điều này làm tê liệt cả N-MS. Trong điều khiển công suất dựa vào BER, BER được định nghĩa là một số lượng trung bình của các bit lỗi so với chuỗi bit chuẩn. Nếu công suất tín hiệu và nhiễu là hằng số thì BER là hàm của SIR, và trong trường hợp này thì QoS là tương đương. Tuy nhiên, trong th ực tế SIR là hàm thời gian và như vậy SIR trung bình sẽ không tương ứng với BER trung bình. Trong trường hợp này, BER là cơ sở đo đạt chất lượng tốt hơn. 2.3.4 Điều khiển công suất v òng kín, điều khiển công suất vòng hở Tồn tại ba phương pháp điều khiển công suất sau đây:  Điều khiển công suất vòng hở  Điều khiển công suất nhanh vòng kín gồm điều khiển công suất vòng trong và điều khiển công suất vòng ngoài. Điều khiển công suất vòng hở thực hiện đánh giá gần đúng công suất đường xuống của tín hiệu kênh hoa tiêu dựa trên tổn hao truyền sóng của tín hiệu này. Nhược điểm của phương pháp này là do điều kiện truyền sóng của đường xuống khác với đường lên nhất là do fading nhanh nên sự đánh giá sẽ thiếu chính xác. Ở hệ thống CDMA trước đây, người ta sử dụng phương pháp này kết hợp với điều khiển công suất vòng kín, còn ở hệ thống WCDMA phương pháp điều khiển công suất này chỉ được sử dụng để thiết lập công suất gần đúng khi truy cập mạng lần đầu.

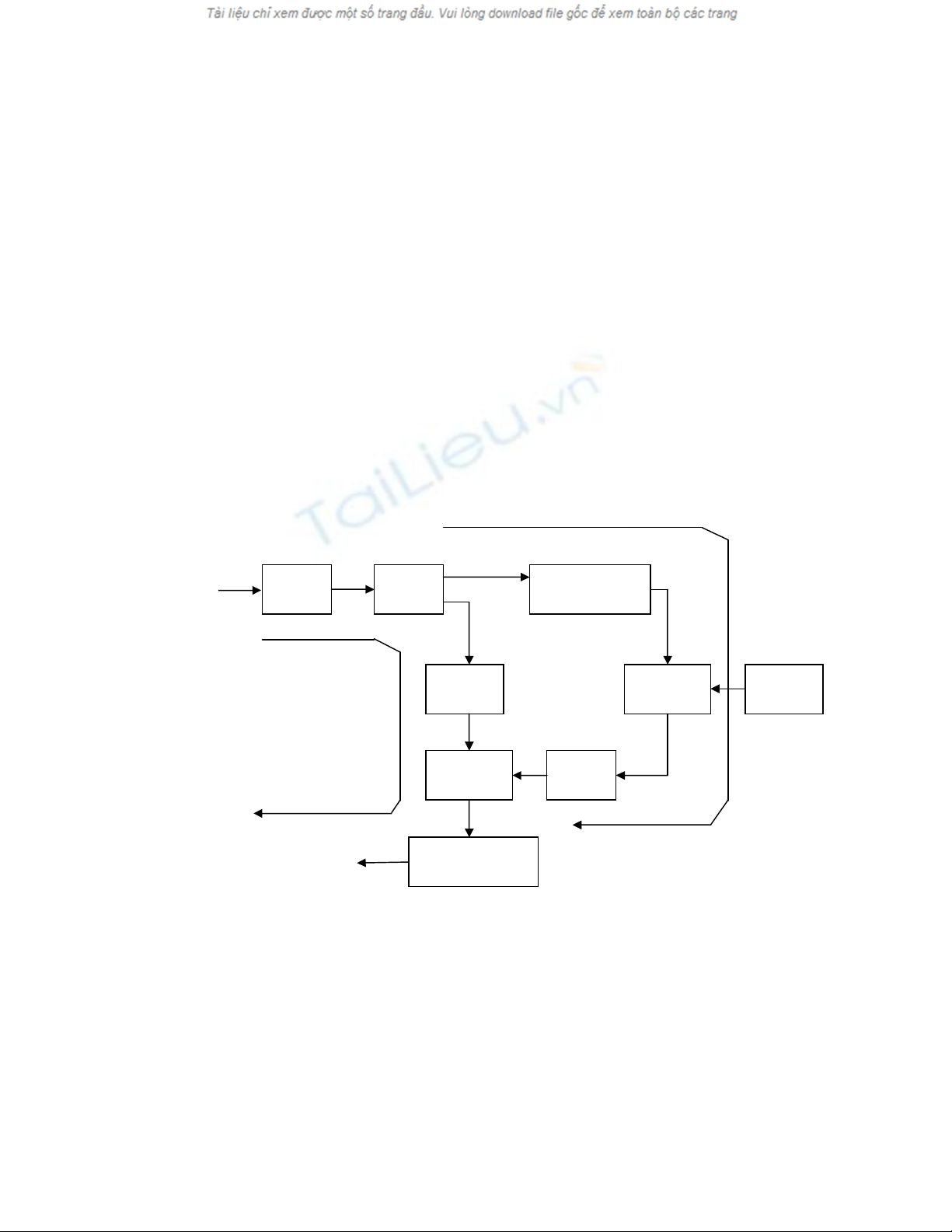

  4. Phương pháp điều khiển công suất nhanh vòng kín nh ư hình (2.3). Ở phương pháp này BS (hoặc MS) thường xuyên ước tính tỷ số tín hiệu trên can nhiễu thu được SIR và so sánh nó với tỷ số SIR đích (SIR_đích). Nếu SIR_ướctính cao hơn SIR_đích thì BS (MS) thiết lập bit điều khiển công suất đ ể lệnh cho MS (BS) hạ thấp công suất, trái lại nó ra lệnh MS (BS) tăng công suất. Chu kỳ đo-lệnh-phản ứng này được thực hiện 1500 lần trong một giây ở cdma2000. Tốc độ này sẽ cao hơn mọi sự thay đ ổi tổn hao đường truyền và thậm chí có thể nhanh hơn fading nhanh khi MS chuyển động tốc độ thấp. Voøng ngoaøi Tín hieäu baêng goác thu Giaûi traûi Thu Ño chaát löôïng phoå RAKE coâng suaát daøi haïn Voøng trong So saùnh vaø Chaát Ño SIR quyeát ñònh löôïng ñích So sánh và SIR ñích quyết định Tạo bít đ iều khiển Ghép bit điều khiển công suất công suất vào luồng phát Hình 2.3. Nguyên lý điều khiển công suất vòng kín
  5. Kỹ thuật điều khiển công suất vòng kín nh ư vậy được gọi là vòng trong cũng được sử dụng cho đường xuống mặc dù ở đây không có hiện tượng gần xa vì tất cả các tín hiệu đến các MS trong cùng một ô đều bắt đầu từ một BS. Tuy nhiên lý do điều khiển công suất ở đây như sau. Khi MS tiến đến gần biên giới ô, nó bắt đầu chịu ảnh h ưởng ngày càng tăng của nhiễu từ các ô khác. Điều khiển công suất trong trường hợp này để tạo một lượng dự trữ công suất cho các MS trong trường hợp nói trên. Ngoài ra điều khiển công suất đường xuống cho phép bảo vệ các tín hiệu yếu do fading Rayleigh gây ra, nhất là khi các mã sửa lỗi làm việc không hiệu quả. Điều khiển công suất vòng ngoài thực hiện đánh giá dài hạn chất lượng đường truyền trên cơ sở tỷ lệ lỗi khung FER hoặc BER để quyết định SIRđích cho điều khiển công suất vòng trong. Hình (2.4a) cho thấy hoạt động của điều khiển công suất đường lên ở một kênh fading ở tốc độ chuyển động thấp của MS. Các lệnh điều khiển công suất sẽ điều khiển công suất của MS tỷ lệ nghịch với công suất thu được (hay SIR) tại BS. Nhờ đảm bảo dự trữ để chỉnh công suất theo từng nấc, nên chỉ còn một lượng fading nhỏ và kênh trở thành kênh hầu như không fading (nhìn từ phía BS).

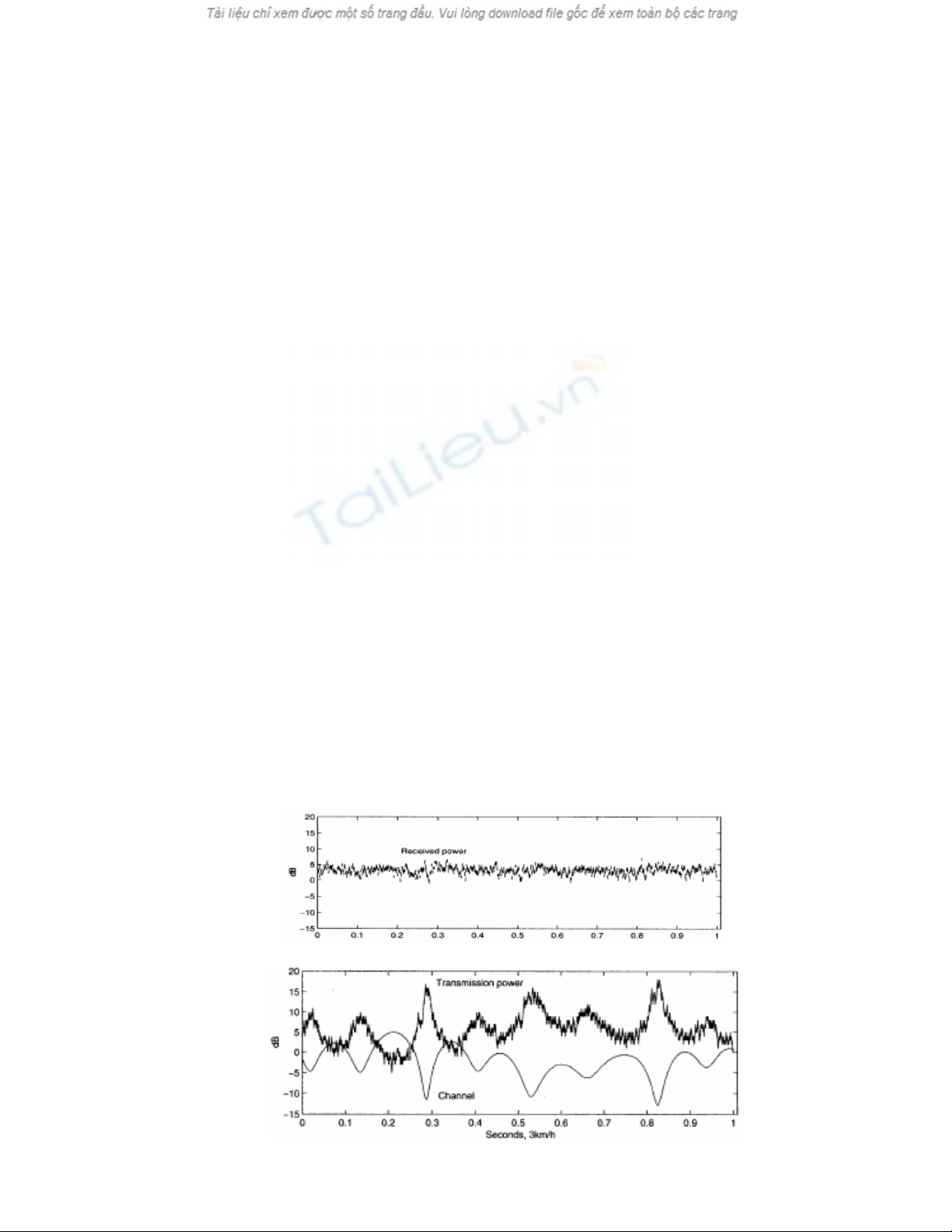

  6. Hình 2.4a. Điều khiển công suất vòng kín bù trừ fading nhanh Tuy nhiên việc loại bỏ phading phải trả giá bằng tăng công suất phát. Vì thế khi MS bị phading sâu, công suất phát sử dụng lớn và nhiễu gây ra cho các ô khác cũng tăng. Điều khiển công suất vòng ngoài thực hiện điều chỉnh giá trị SIRđích ở BS (MS) cho phù hợp với từng yêu cầu của từng đường truyền vô tuyến để đạt được chất lượng các đường truyền vô tuyến như nhau. Chất lượng của các đường truyền vô tuyến th ường được đánh giá bằng tỷ số bit lỗi BER hay tỷ số khung lỗi FER (Frame Error Rate). Lý do cần đặt lại SIRđích như sau : SIR yêu cầu (tỷ lệ với Eb/No) chẳng hạn là FER=1% phụ thuộc vào tốc độ của MS và đặc điểm truyền nhiều đường. Nếu ta đặt SIRđích cho trường hợp xấu nhất (cho tốc độ cao nhất) thì sẽ lãng phí dung lượng cho các kết nối ở tốc độ thấp. Như vậy, tốt nhất là để SIRđích thả nổi xung quanh giá trị tối thiểu đáp ứng được yêu cầu chất lượng. Hình (2.4b) cho thấy sự thay đổi SIRđích theo thời gian. SIR ñích MS khoâng Thôøi gian chuyeån ñoäng
  7. Hình 2.4b. Điều khiển công suất vòng ngoài Để thực hiện điều khiển công suất vòng ngoài, mỗi khung số liệu của người sử dụng được gắn chỉ thị chất lượng khung là CRC. Việc kiểm tra chỉ thị chất lượng này sẽ thông báo cho RNC về việc giảm chất lượng và RNC sẽ lệnh cho BS tăng SIRđích. Lý do đặt điều khiển vòng ngoài ở RNC vì ch ức năng này thực hiện sau khi thực hiện kết hợp các tín hiệu ở chuyển giao mềm. 2.4 Điều khiển công suất v òng hở trong UMTS 2.4.1 Kỹ thuật điều khiển công suất vòng hở đường lên Chức năng PC (Power Control) được thực hiện cả ở đầu cuối và UTRAN. Chức năng này đòi hỏi một số thông số điều khiển được phát quảng bá trong ô và công suât mã tín hiệu thu được RSPC (Received Signal Code Power) được đo tại UE trên P-CPICH tích cực. Dựa trên tính toán vòng hở, UE thiết lập các công suất khởi đầu trên tiền tố PRACH và cho DPCCH đường lên trước khi khởi đầu PC vòng trong. Trong thủ tục truy cập ngẫu nhiên, công suất của AP đầu tiên được thiết lập bởi UE như sau : Preamble_Initial_Power = CPICH_Tx_power – CPICH_RSCP (2.1) + UL_interference +UL_required_CI Trong đó công suất P_CPICH (CPICH_Tx_Power) và C/I yêu cầu đường lên (UL_required_CI) (trong 3GPP được định nghĩa là giá trị không đổi khi thiết lập quy hoạch vô tuyến) và nhiễu đường lên (UL_interference) (trong 3GPP là tổng
  8. công suất băng rộng tại máy thu) được đo tại Node B và được truyền quảng bá trên BCH. UE cũng sẽ tiến hành thủ tục khi lập mức công suất ban đầu cho CD-AP. Khi tính toán DPCCH đầu tiên, UE khởi đầu PC vòng trong tại công suất như sau : DPCCH_Initial_power = DPCCH_Power_offset – CPICH_RSCP (2.2) Trong đó công suất mã tín hiệu thu của P_CPICH (CPICH_RSCP) được đo tại UE và dịch công suất DPCCH (DPCCH_Power_offset) được tính toán bởi điều khiển cho phép AC trong RNC và được cung cấp cho UE khi kết nối RRC hay trong quá trình vật mang vô tuyến hay khi lập lại cấu hình kênh vật lý như sau : DPCCH_Power_offset = CPICH_Tx_power + UL_interference + SIRDPCCH +10lg(SFDPDCH) (2.3) Trong đó SIRDPCCH là SIR đích khởi đầu do AC tạo ra đối kết nối cụ thể này là SFDPCCH là hệ số trải phổ đối với DPDCH tương ứng. 2.4.2 Kỹ thuật điều khiển công suất vòng hở đường xuống Trên đường xuống, PC vòng hở để thiết lập công suất khởi đầu các kênh đường xuống trên cơ sở báo cáo đo đạt từ UE. Chức năng này được thực hiện cả ở UE và UTRAN. Giải thuật để tính toán giá trị công suất khởi đầu DPCCH khi dịch vụ mang đầu tiên được thiết lập như sau : Rb.( Eb / No ) DL  CPICH _ Tx _ power  PTxIntinial  (2.4)    .PtxTotal   Eb / No CPICH  W   Trong đó Rb là tốc độ bit của người sử dụng, (Eb/No)DL là giá trị được quy hoạch của đường xuống trong quá trình quy hoạch mạng vô tuyến đối với vật mang cụ thể này, W là tốc đ ộ chip, (Eb/No)CPICH được báo cáo từ UE, PtxTotal là công suất sóng mang tại Node B được báo cáo cho RNC. Giải thuật tính toán công suất
  9. đoạn nối vô tuyến khởi đầu có thể được đơn giản hóa khi chuyển giao được thiết lập hay đoạn nối vô tuyến thay đổi. Khi bổ sung nhánh, cần chỉ định cỡ lại công suất mã phát của đoạn nối hiện có bằng hiệu số giữa công suất P_CPICH của ô hiện thời với công suất P_CPICH của ô thuộc nhánh bổ sung. Đối với kênh mang thay đổi định cỡ được thực hiện bằng tốc độ bit của người sử dụng mới và Eb/No đường xuống mới. 2.5 Điều khiển công suất ở các kênh chung đường xuống Công suất truyền dẫn ở các kênh chung đường xuống được xác định bởi mạng. Nói chung tỷ lệ giữa công suất phát của kênh chung đường xuống khác nhau không đ ược đặc tả trong 3GPP và thậm chí có thể thay đổi linh hoạt. Các mức công suất kênh chung được cho ở bảng (2.1) Bảng 2.1. Các mức công suất kênh chung đường xuống điển hình Mức công Kênh chung đường xuốn g suất điển Lư u ý hình 30 – 33 dBm 2 – 10% công suất phát cực đại của ô (20 W) P-CPICH So với công suất P-CPICH P-SCH và S-SCH -3 dB So với công suất P-CPICH P-CCPCH -5 dB So với công suất P-CPICH và N=72 PICH -8 dB Công suất của một chỉ thị bắt (AI) so với AICH -8 dB P-CPICH So với công suất P-CPICH và SF-256 (15 A-CCPCH -5dB
