Nội dung Text: Hướng Dẫn Thí Nghiệm Điện Tử Công Suất Ứng Dụng

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG KHOA CƠ KHÍ CHẾ TẠO MÁY BỘ MÔN CƠ ĐIỆN TỬ HỌC KÌ 2 – NĂM 2010-2011 @&? HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG • Một số qui định: Quá trình tổ chức buổ i học như sau: Đầu tiên sinh viên được giáo viên hướng dẫn các thao tác, qui trình thiết kế và thi công. Tiếp theo sinh viên sẽ thực hành thiết kế và thi công một mạch điện để củng cố kiến thức. Cuối buổi sinh viên sẽ được giao nộ i dung báo cáo về một phần kiến thức và kỹ năng đã thu nhận được trong buổi học. Báo cáo phải được nộp vào đầu buổi học của tuần tiếp theo. Phần đánh giá buổ i học thông qua hoạt động của sinh viên trong quá trình thí nghiệm và thông qua bài báo cáo. Sinh viên phải tuân thủ nộ i qui học đường của nhà trường và nộ i qui thí nghiệm của phòng thí nghiệ m Điện tử Công suất. Mọi hình thức gian lận như sao chép báo cáo, đạo văn, chế số liệu thực nghiệm v.v… đều bị nghiêm cấm và sinh viên liên quan sẽ nhận điểm 0 (không điểm) cho môn học này kèm theo các xử lý học vụ khác của Khoa/Trường. TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 1/21
BUỔI 1 THIẾT KẾ VÀ THI CÔNG MẠCH ĐIỆN TỬ 1. GIỚI THIỆU Buổi học này hướng dẫn người học vẽ sơ đồ nguyên lý mạch điện tử dùng phần mềm ORCAD CAPTURE, vẽ mạch in bằng phần mềm ORCAD LAYOUT PLUS, và qui trình thi công mạch điện tử thủ công. 2. MỘT SỐ LƯU Ý 2.1. Những nội dung cần nắm vững khi vẽ mạch nguyên lý bằng ORCAD CAPTURE • Cách tạo một project (tập tin) mới • Cách sử dụng thư viện linh kiện (thêm, tìm, lấy linh kiện từ thư viện vào bản thiết kế …) • Cách tạo (vẽ) một linh kiện mới • Cách đặt tên và sắp xếp linh kiện hợp lý • Cách nố i mạch (cách nố i dây, đặt nhãn tên linh kiện, sử dụng bus…) • Cách hiệu chỉnh khung bản vẽ (trang trí, thêm hình, thay đổi cỡ giấy …) • Cách xuất bản vẽ nguyên lý sang các dạng khác (layout, PSpice…) 2.2. Những nội dung cần nắm khi vẽ mạch in bằng ORCAD Layout plus • Cách tạo tập tin mới • Cách sử dụng thư viện linh kiện (thêm, tìm, lấy linh kiện từ thư viện vào bản thiết kế …) • Cách tạo (vẽ) một linh kiện mới • Cách đặt linh kiện hợp lý • Cách quản lý các lớp và đường mạch • Cách nố i mạch thủ công và tự động • Chỉnh sửa bản vẽ (đặt jump, phủ mass, sửa chân linh kiện …) và in ấn 3. NỘI DUNG THỰC HÀNH 3.1. Thực hành vẽ mạch nguyên lý, mạch in và thi công mạch sau TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 2/21

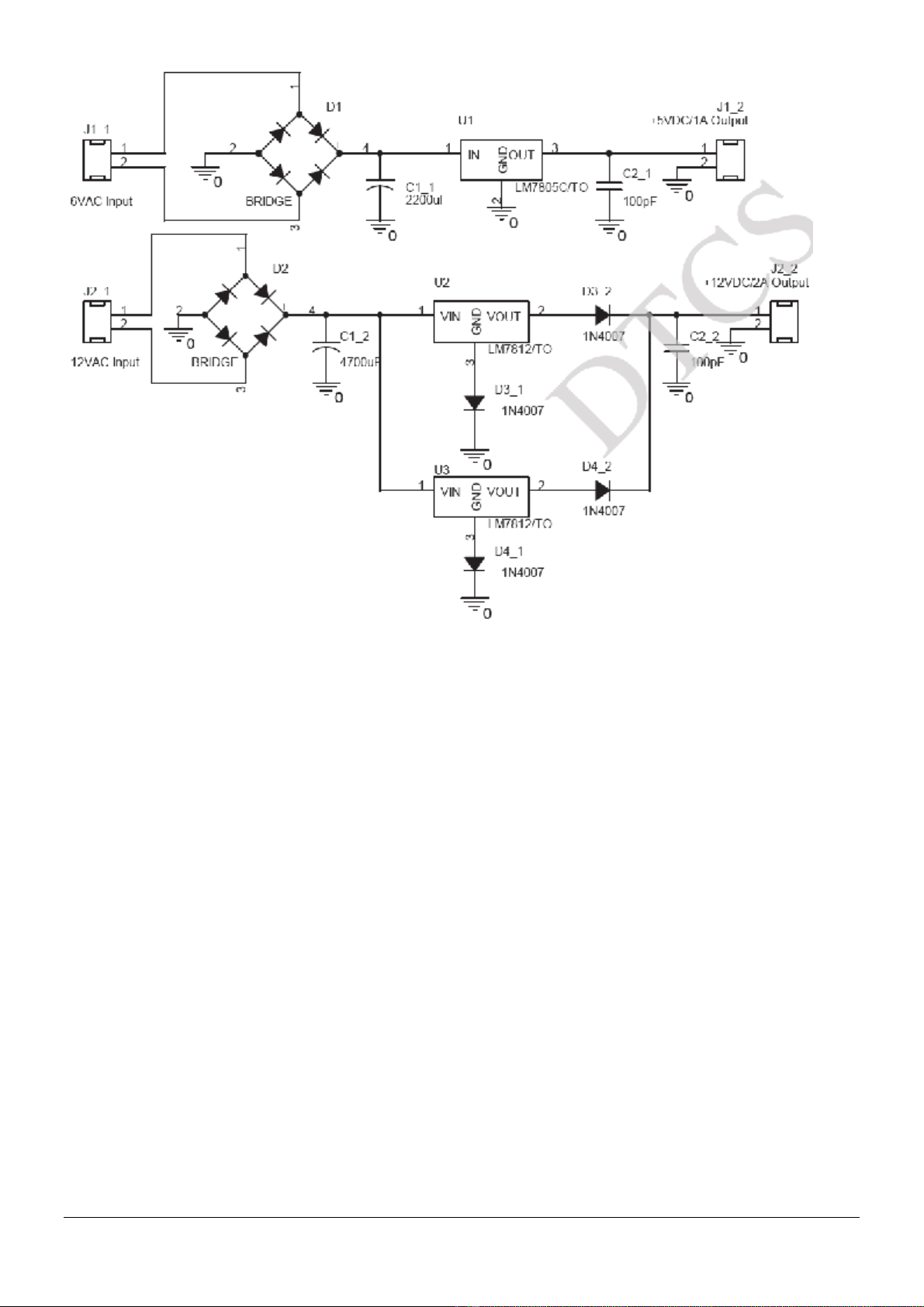

3.2. Đo đạc kết quả thực nghiệm • Dạng sóng điện áp điểm ngõ ra diode cầu • Dạng sóng điện áp ngõ ra 78XX 3.3. Trả lời câu hỏi 1. Trong mạch nguồn LM78XX, điện áp AC cấp cho Diode cầu là bao nhiêu ? Giải thích ? 2. Khi tăng hoặc giảm điện áp AC cấp cho Diode cầu trong mạch nguồn 78XX thì nhiệt độ linh kiệ n 78XX tăng giảm như thế nào ? Giải thích ? Dẫn giải ra các đồ thị mô phỏng/thực nghiệm để chứng minh. 3. Tụ điện phía ngõ ra của 78XX có tác dụng gì, giá trị bao nhiêu ? Dẫn giải ra các đồ thị mô phỏng/thực nghiệm để chứng minh. 4. Vẽ 02 mạch giúp nâng dòng cho 78XX và giải thích tại sao mạch đó có thể nâng dòng ? Dẫn giả i ra các đồ thị mô phỏng/thực nghiệm để chứng minh. 5. Vẽ mạch giúp nâng áp cho 78XX và giải thích tại sao mạch đó có thể nâng áp ? Dẫn giải ra các đồ thị mô phỏng/thực nghiệm để chứng minh. TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 3/21
4. Viết báo cáo buổi học: 4.1. Ứng dụng ORCAD Capture vẽ sơ đồ nguyên lý mạch điện tử 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan các phần mềm vẽ mạch nguyên lý - Lịch sử và ưu nhược điểm, khả năng của ORCAD Capture - 3. Các bước vẽ mạch nguyên lý bằng ORCAD Capture Tạo và quản lý mạch điện mới - Sử dụng thư viện linh kiện - Các thao tác vẽ mạch - Hiệu chỉnh và trang trí bản vẽ - 4. Ví dụ vẽ mạch nguồn ổn áp sử dụng LM78XX Giới thiệu chức năng mạch LM78XX - Hướng dẫ n từng bước thao tác vẽ mạch - 5. Kết luận Tóm tắt lại chức nă ng của ORCAD Capture - Tóm tắt lại qui trình vẽ mạ ch bằng ORCAD Capture - Tài liệu tham khảo (nếu có) 4.2. Ứng dụng ORCAD Layout Plus vẽ mạch in mạch điện tử 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan các phần mềm vẽ mạch in - Lịch sử và ưu nhược điểm, khả năng của ORCAD Layout Plus - 3. Các bước vẽ mạch nguyên lý bằng ORCAD Layout Plus Tạo và quản lý mạch in mới - Sử dụng thư viện linh kiện - Các thao tác vẽ mạch in - Hiệu chỉnh và trang trí bản vẽ - 4. Ví dụ vẽ mạch in mạch nguồn ổn áp sử dụng LM78XX Giới thiệu chức năng mạch LM78XX - Hướng dẫ n từng bước thao tác vẽ mạch - 5. Kết luận Tóm tắt, đánh giá chức năng của ORCAD Layout plus - Tóm tắt lại qui trình vẽ mạ ch in bằng ORCAD Layout Plus - Tài liệu tham khảo (nếu có) TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 4/21
4.3. Hướng dẫn thi công mạch in thủ công 1. Tóm tắt – giới thiệu (tối đa 200 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Những lưu ý chung về qui trình làm mạch in In mạch - Ủi mạch và rửa mạch - Hàn mạch và kiểm tra - 3. Ví dụ thi công mạch nguồn ổn áp sử dụng LM78XX Giới thiệu mạch nguyên lý và chức năng mạch LM78XX - Dụng cụ cần thiết - Tường thuật chi tiết qui trình làm - Sản phẩm hoàn tất - 4. Kết luận Tài liệu tham khảo (nếu có) 4.4. Thiết kế mạch nguồn ổn áp sử dụng LM78XX 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 100 từ) Giới thiệu chức năng, vai trò mạch nguồn, các loại mạch nguồn - Giới thiệu một số IC mạch nguồn, đặc điểm của LM78XX - 3. Thiết kế mạch nguồn với LM78XX Mạch nguồn cơ bản (hoạt động, cách chọn giá trị các linh kiện) - Mạch nâng dòng - Mạch nâng áp - Một số lưu ý thiết kế (nếu có) - 4. Kết luận Tài liệu tham khảo (nếu có) TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 5/21
B UỔ I 2 THÍ NGHIỆM ĐẶC TÍNH LINH KIỆN ĐIỆN TỬ CÔNG SUẤT 1. GIỚI THIỆU Buổi học này giúp người học nắm vững đặc tính hoạt động của một số linh kiện điện tử công suất như Diode, BJT, MOSFET và TRIAC. Quá trình tổ chức buổ i học như sau: Sinh viên sẽ lần lượt lắp mạch thí nghiệm và đo đạc (theo tài hướng dẫn) các mạch thí nghiệm, từ đó xây dựng lại một số đồ thị đặc tuyến hoạt động quan trọng của từng linh kiện. Cuối buổi sinh viên sẽ được giao nộ i dung báo cáo về một phần kiến thức và kỹ năng đã thu nhận được trong buổi học. Báo cáo phải được nộp vào đầu buổi học của tuần tiếp theo. Phần đánh giá buổ i học thông qua hoạt động của sinh viên trong quá trình thí nghiệm và thông qua bài báo cáo. Sinh viên phải tuân thủ nộ i qui học đường của nhà trường và nộ i qui thí nghiệm của phòng thí nghiệ m Điện tử Công suất. Mọi hình thức gian lận như sao chép báo cáo, đạo văn, chế số liệu thực nghiệm v.v… đều bị nghiêm cấm và sinh viên liên quan sẽ nhận điểm 0 (không điểm) cho môn học này kèm theo các xử lý học vụ khác của Khoa/Trường. 2. THÍ NGHIỆM ĐẶC TÍNH DIODE 2.1. Mạch thí nghiệm và dụng cụ thí nghiệm Vin D1 Vin R1 D1 R1 50% 1k 100 1N4007 1N4007 RV15 1k (a) Mạch thí nghiệm với nguồn thay đổi (b) Mạch thí nghiệm với nguồn cố định Hình 1: Mạch đo đặc tuyến diode 2.2. Các bước thí nghiệm - Lắp mạch thí nghiệm như trên sơ đồ nguyên lý hình 1 - Thay đổ i Vin (từ bộ nguồn) trong mạch (a) hoặc chỉnh biến trở (nguồn cố định) trong mạch (b) và tiến hành đo áp Vf của Diode, từ đó tính ra dòng điện qua Diode - Vẽ đồ thị Vf, If của diode. - Lưu ý không để dòng qua diode vượt quá ngưỡng cho phép (xem datasheet để biết dòng tối đa) TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 6/21
2.3. Kết quả thí nghiệm Bảng 2.1: Đồ thị 2.1: Đặc tuyến V-A của diode 2.4. Kết luận / Nhận xét ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 7/21
III. THÍ NGHIỆM ĐẶC TÍNH BJT Đối với BJT, có rất nhiều đặc tính quan trọng cần phải nắm. Bài thí nghiệm này chỉ đo đường đặc tính V-A của BJT (đặc tính hoạt động quan trọng nhất của BJT – xem hình bên dưới) và đặc tính ảnh hưởng của IC đến độ khuếch đại HFE của transistor BJT. (a) Một số đặc tuyến của 2SC1815 TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 8/21
(b) Một số đặc tuyến của 2SA1015 3.1. Mạch thí nghiệm và dụng cụ thí nghiệm Vin R2(1) VALUE=5V R3 330 R2 1k Q1 2SC1815 RV5 10k 50% Hình 2: Mạch đo đặc tuyến transistor BJT 3.2. Các bước thí nghiệm - Lắp mạch thí nghiệm như trên sơ đồ nguyên lý hình 2 - Để đo đặc tuyến V-A của BJT: • Điều chỉnh RV5 để cố định IB (0.2mA ; 0.5mA ; 1 mA ; 2 mA ; 3 mA) • Ứng với mỗ i giá trị cố định của IB, điều chỉnh Vin để thay đổi VCE, tính ra giá trị IC • Thay đổ i RV5 để thay đổ i IB (0.2mA ; 0.5mA ; 1 mA ; 2 mA ; 3 mA) • Lặp lại quá trình thay đổ i Vin để đo VCE và tính ra IC VIN − VCE IC = R - Để đo đặc tuyến HFE – IC của BJT • HFE = IC/IB • Cố định VCE, thay đổi IC đo dòng IB để tính HFE TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 9/21
• Lặp lại thí nghiệm cho 2 giá trị VCE khác nhau * Lưu ý: - Không để xảy ra ngắn mạch dẫn đến hư hỏng BJT và biến trở. - Trong bài báo cáo cần có phần đối chiếu kết quả đo thực tế và dữ liệu từ datasheet (hoặc mô phỏng) 3.3. Kết quả thí nghiệm Bảng 3.1: Đồ thị 3.1: Đặc tuyến V-A của BJT Bảng 3.2: Đồ thị 3.2: Đặc tuyến hFE - IC của BJT 3.4. Kết luận / Nhận xét ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 10/21
IV. THÍ NGHIỆM ĐẶC TÍNH MOSFET Trong bài thí nghiệm này chúng ta đo hay đường đặc tuyến quan trọng nhất của MOSFET là đặc tính ngõ ra (output characteristic) và đặc tính truyền (transfer characteristics) Hình 3: Đồ thị đặc tính của linh kiện MOSFET 4.1. Mạch thí nghiệm và dụng cụ thí nghiệm Vcc VALUE=12 RV12 1k 45% Vin Vcc VALUE=12 R6 Q4 15 / 100W IRF9540NLPBF R5 1k Q3 IRF540 RV13 RV14 1k RV11 50% 50% 10k 10k 50% Hình 4: Mạch đo đặc tuyến MOSFET 4.2. Các bước thí nghiệm - Lắp mạch thí nghiệm như trên sơ đồ nguyên lý hình 4 - Để đo đặc tuyến ngõ ra của MOSFET: • Điều chỉnh RV10/RV11 (hoặc RV12/RV13) để cố định VGS TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 11/21
• Ứng với mỗ i giá trị cố định của VGS, điều chỉnh RV9 (hoặc RV14) để thay đổ i VDS , ghi lại IDS • Thay đổ i RV10/RV11 (hoặc RV12/RV13) để tăng VGS • Lặp lại quá trình thay đổ i RV9 (hoặc RV14) để đo IDS - Để đo đặc tuyến truyền của MOSFET • Cố định VDS, thay đổi VGS đo dòng ID • Lặp lại thí nghiệm cho 2 giá trị VDS khác nhau * Lưu ý: - Không để xảy ra ngắn mạch dẫn đến hư hỏng MOSFET và biến trở. - Trong bài báo cáo cần có phần đối chiếu kết quả đo thực tế và dữ liệu từ datasheet (hoặc mô phỏng) 4.3. Kết quả thí nghiệm Bảng 4.1: Đồ thị 4.1: Đặc tuyến ngõ ra của MOSFET Bảng 4.2: Đồ thị 4.2: Đặc tuyến truyền của MOSFET TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 12/21
4.4. Kết luận / Nhận xét ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... ................................................................................................................................................................... B UỔ I 3 MẠCH CẦU H SỬ DỤNG TRANSISTORS 1. GIỚI THIỆU Buổi học này giúp người học nắm vững đặc tính hoạt động của mạch cầu H. Quá trình tổ chức buổi học như sau: Sinh viên sẽ lần lượt lắp mạch thí nghiệm (hoặc thi công mạch in) và đo đạc (theo tài hướng dẫn) các mạch thí nghiệm. Cuối buổi sinh viên sẽ được giao nộ i dung báo cáo về một phần kiến thức và kỹ năng đã thu nhận được trong buổi học. Báo cáo phải được nộp vào đầu buổi học của tuần tiếp theo. Phần đánh giá buổ i học thông qua hoạt động của sinh viên trong quá trình thí nghiệm và thông qua bài báo cáo. Sinh viên phải tuân thủ nộ i qui học đường của nhà trường và nộ i qui thí nghiệm của phòng thí nghiệ m Điện tử Công suất. Mọi hình thức gian lận như sao chép báo cáo, đạo văn, chế số liệu thực nghiệm v.v… đều bị nghiêm cấm và sinh viên liên quan sẽ nhận điểm 0 (không điểm) cho môn học này kèm theo các xử lý học vụ khác của Khoa/Trường. 2. MỘT SỐ LƯU Ý 3. NỘI DUNG THỰC HÀNH 3.1. Thực hành vẽ mạch nguyên lý, mạch in và thi công mạch sau TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 13/21
12V R10 R9 1M R3 R1 1M 10K 10K R12 U2 4N35 TIP127 R11 6 U1 REV FWD 1 6 R4 Q4 R2 1 5 5 330 330 F_E 2 R_E 2 4 1K Q3 R11 1k 1K 4 TIP127 ToQ1 4N35 ToQ2 LED_RED FWD REV R_E D6 F_E J2 1 12V D7 2 LED_GREEN Control TIP122 TIP122 R7 Q1 Q2 R5 2 1 ToQ1 ToQ2 J1 2 1 J2 1K 1K MOTOR CONN MOD 4-2_J R8 10K R6 10K C1 0.47uF 12V R3 R1 ISO2 R19 10K 10K PC817 R18 REV ISO1 TIP127 4 1 FWD R4 Q4 R2 1 4 330 330 R_E 1K Q3 R11 1k 1K F_E TIP127 3 2 ToQ1 2 3 ToQ2 PC817 LED_RED FWD D6 REV R_E F_E J2 1 12V D7 2 LED_GREEN Control TIP122 TIP122 R7 Q1 Q2 R5 2 1 ToQ1 ToQ2 J1 2 1 J2 1K 1K MOTOR CONN MOD 4-2_J R8 10K R6 10K C1 0.47uF Hình 5: Mạch cầu H sử dụng TIP 122 và TIP 127 TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 14/21
12V R10 R9 1M R15 R12 1M 10K 10K R16 R17 U2 4N35 6 U1 REV FWD 1 6 IRF9540N/TO 1 5 IRF9540N/TO 5 330 330 F_E 2 R_E 2 4 Q7 Q8 4 ToQ1 4N35 ToQ2 R11 1k 12V LED_RED FWD D6 REV R_E F_E J2 1 D7 2 2 1 J2 LED_GREEN Control CONN MOD 4-2_J 2 1 J1 Q5 ToQ2 ToQ1 MOTOR IRF540N/TO IRF540N/TO R14 C1 Q6 R13 10K 0.47uF 10K 12V R10 1M R15 R12 10K 10K R13 330 R13 10K FWD IRF9540N/TO 1 4 REV IRF9540N/TO 4 1 ISO3 OPTO ISOLATOR-A Q7 Q8 ISO4 F_E R_E R11 1k 2 3 ToQ2 3 2 ToQ1 PC817 12V LED_RED FWD D6 REV R_E F_E J2 1 D7 2 2 1 J2 LED_GREEN Control CONN MOD 4-2_J 2 1 J1 Q5 ToQ2 ToQ1 MOTOR IRF540N/TO IRF540N/TO R14 C1 Q6 R13 10K 0.47uF 10K Hình 6: Mạch cầu H sử dụng IRF540 và IRF9540 TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 15/21
3.2. Đo đạc kết quả thực nghiệm 3.2.1. Đo đặc tính hoạt động tĩnh của mạch cầu H: Cấp tín hiệu điều khiển cho động cơ quay (thuận hoặc nghịch) sau đó đo đạc các giá trị sau: - Rơi áp quá các BJT - Dòng điện DC qua động cơ khi không tải / có tải 3.2.2. Đo đặc tính động (xung) của mạch cầu H: Cấp tín hiệu điều khiển dạng xung - Chế độ chạy – ngừng với tần số f : Đo dạng sóng dòng điện và điện áp qua tải động cơ - Chế độ chạy thuận – chạy nghịch với tần số f: Đo dạng sóng dòng điện và điện áp qua tải động cơ - Khảo sát tụ lọc 0.47uF của động cơ - Khảo sát hoạt động của diode chống dòng ngược 3.3. Trả lời câu hỏi 1. Tại sao cần các điện trở 10K (R1, R3, R6, R8) trong mạch cầu H hình 1 ? Cho ví dụ và kết quả mô phỏng để làm rõ. 2. Trình bày tác dụng của các diode chống dòng ngược trong mạch cầu H? Cho ví dụ và kết quả mô phỏng để làm rõ? 3. Trình bày nguyên lý hoạt động mạch cầu H ? Liệt kê một số dạng mạch cầu H thông dụng ? 4. Trình bày mạch cầu H sử dụng IC tích hợp LM278 LM279, nêu một số điểm chính về hoạt động và thiết kế mạch 5. Trình bày mạch cầu H sử dụng IC LM18200, nếu một số điểm chính về hoạt động và thiết kế. TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 16/21
4. Viết báo cáo buổi học: 4.1. MẠCH CẦU H DÙNG TIP122/TIP127 ĐIỀU KHIỂN ĐỘNG CƠ DC 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan về mạch cầu H điều khiển động cơ - Transistor BJT và TIP122 / TIP127 trong điều khiển tải công suất - 3. Mạch nguyên lý Hình vẽ mạch nguyên lý - Giải thích hoạt động mạch - Tính toán các giá trị trong mạch - 4. Kết quả thực nghiệm/mô phỏng Kết quả đo đạc hoạt động mạch chế độ tĩnh và chế độ xung (kết quả của thực - nghiệm hoặc mô phỏng) 5. Kết luận Tóm tắt lại chức nă ng của mạch cầu H thực hiện trong bài báo cáo - Đề xuất, ý kiến bình luận (nếu có) - Tài liệu tham khảo 4.2. MẠCH CẦU H DÙNG IRF540/IRF9540 ĐIỀU KHIỂN ĐỘNG CƠ DC 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan về mạch cầu H điều khiển động cơ - Transistor MOSFET và IRF540 / IRF9540 trong điều khiển tải công suất - 3. Mạch nguyên lý Hình vẽ mạch nguyên lý - Giải thích hoạt động mạch - Tính toán các giá trị trong mạch - 4. Kết quả thực nghiệm/mô phỏng Kết quả đo đạc hoạt động mạch chế độ tĩnh và chế độ xung (kết quả của thực - nghiệm hoặc mô phỏng) 5. Kết luận Tóm tắt lại chức nă ng của mạch cầu H thực hiện trong bài báo cáo - Đề xuất, ý kiến bình luận (nếu có) - Tài liệu tham khảo TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 17/21
4.3. TỔNG HỢP MẠCH CẦU H DÙNG BJT 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan về mạch cầu H điều khiển động cơ - Transistor BJT trong điều khiển tải công suất - 3. Các dạng mạch cầu H dùng BJT * Mỗi dạng phải bao gồm: Hình vẽ mạch nguyên lý - Giải thích hoạt động mạch - Tính toán các giá trị trong mạch - 4. Kết quả mô phỏng Kết quả đo đạc hoạt động mạch chế độ tĩnh và chế độ xung - 5. Kết luận Tóm tắt lại chức nă ng của mạch cầu H thực hiện trong bài báo cáo - Đề xuất, ý kiến bình luận (nếu có) - Tài liệu tham khảo 4.4. TỔNG HỢP MẠCH CẦU H DÙNG MOSFET 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan về mạch cầu H điều khiển động cơ - Transistor MOSFET trong điều khiển tải công suất - 3. Các dạng mạch cầu H dùng MOSFET * Mỗi dạng phải bao gồm: Hình vẽ mạch nguyên lý - Giải thích hoạt động mạch - Tính toán các giá trị trong mạch - 4. Kết quả mô phỏng Kết quả đo đạc hoạt động mạch chế độ tĩnh và chế độ xung - 5. Kết luận Tóm tắt lại chức nă ng của mạch cầu H thực hiện trong bài báo cáo - Đề xuất, ý kiến bình luận (nếu có) - Tài liệu tham khảo TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 18/21
4.5. TỔNG HỢP IC MẠCH CẦU H 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan về mạch cầu H điều khiển động cơ - Tổng quan về IC mạch cầu H - 3. IC 1 Hình vẽ mạch nguyên lý - Giải thích hoạt động mạch - Tính toán các giá trị trong mạch - 4. IC 2 Hình vẽ mạch nguyên lý - Giải thích hoạt động mạch - Tính toán các giá trị trong mạch - … (không cần nêu tất cả IC mạch cầu H) 5. Kết luận Tóm tắt lại chức nă ng của mạch cầu H thực hiện trong bài báo cáo - Đề xuất, ý kiến bình luận (nếu có) - Tài liệu tham khảo Tài liệu trên được đăng bởi Đặng Vũ Thanh Hùng (Sinh Viên Trường Cao Đẳng Kĩ Thuật Cao Thắng //// >Khóa< __2010__) Thuộc: >KhoaNgànhLớpMSSV
B UỔ I 4 MẠCH KÍCH TRIAC 1. GIỚI THIỆU Buổi học này giúp người học nắm vững đặc tính hoạt động của mạch kích TRIAC. Quá trình tổ chức buổ i học như sau: Sinh viên sẽ lần lượt lắp mạch thí nghiệm (hoặc thi công mạch in) và đo đạc (theo tài hướng dẫn) các mạch thí nghiệm. Cuối buổi sinh viên sẽ được giao nộ i dung báo cáo về một phần kiến thức và kỹ năng đã thu nhận được trong buổi học. Báo cáo phải được nộp vào đầu buổi học của tuần tiếp theo. Phần đánh giá buổ i học thông qua hoạt động của sinh viên trong quá trình thí nghiệm và thông qua bài báo cáo. Sinh viên phải tuân thủ nộ i qui học đường của nhà trường và nộ i qui thí nghiệm của phòng thí nghiệ m Điện tử Công suất. Mọi hình thức gian lận như sao chép báo cáo, đạo văn, chế số liệu thực nghiệm v.v… đều bị nghiêm cấm và sinh viên liên quan sẽ nhận điểm 0 (không điểm) cho môn học này kèm theo các xử lý học vụ khác của Khoa/Trường. 2. MỘT SỐ LƯU Ý 3. NỘI DUNG THỰC HÀNH 3.1. Thực hành vẽ mạch nguyên lý, mạch in và thi công mạch sau VCC VCC 3 MCU1 J1 2 HI CON3 1 VCC 50 DMCU1 RMCU1 R3Q1 D1Q1 U6 1 6 R1Q1 360 390 R6Q1 LED_DC LED_MCU1 39 Q1 HI BTA12 FP1 JP1 2 4 FUSEHOLDER AC 220V C1Q1 ZERO 1 R4Q1 10k DP1 2 CROSS MCU1 QQ1 330 0.01uF RP1 CIRCUIT 2N2222 56K POWER IN 0 R P1 MOC3041 1 ACLOAD1 DP1 R5Q1 10K 2 56K LED_Q1 R2Q1 Domino 1 LED_AC 0 0 Hình 7: Mạch kích TRIAC sử dụng MOC3041 3.2. Đo đạc kết quả thực nghiệm 3.3. Trả lời câu hỏi 4. Viết báo cáo buổi học: 4.1. MẠCH KÍCH TRIAC SỬ DỤNG MOC30XX 1. Tóm tắt (tối đa 100 từ) Nêu ngắn gọn những vấ n đề sẽ trình bày trong bài báo cáo - 2. Giới thiệu (tối đa 200 từ) Tổng quan về TRIAC - Tổng quan về MOC30XX - TÀI LIỆU HƯỚNG DẪN THÍ NGHIỆM ĐIỆN TỬ CÔNG SUẤT ỨNG DỤNG – tháng 05 năm 2011 Trang 20/21
