BÁO CÁO MÔN HỌC VI XỬ
LÝ – VI ĐIỀU KHIỂN
ĐỀ TÀI:
KHAI THÁC PHẦN MỀM
PROTEUS TRONG MÔ PHỎNG VI
ĐIỀU KHIỂN.
GV: Ks. NGUYỄN BÁ THUẬN
SVTH: NGUYỄN ĐỨC HIỀN
KHOA: CƠ ĐIỆN.
ĐỒNG NAI THÁNG 9 NĂM 2008.
MỤC LỤC:
PHẦN MỘT: GIỚI THIỆU VỀ PROTEUS
PHẦN HAI: MỘT SỐ VÍ DỤ
I-VÍ DỤ LED 7 ĐOẠN
II-VÍ DỤ LED MA TRẬN
III- VÍ DỤ LCD.
IV-VÍ DỤ LED ĐƠN.
V- VÍ DỤ ĐỘNG CƠ QUAY THUẬN NGHỊCH.
DANH MỤC TÀI LIỆU THAM KHẢO.
Phần help của phần mềm proteus 7.1
Một số Ebooks của các bạn sinh viên.
BÁO CÁO MÔN HỌC KỸ THUẬT VXL-VĐK SVTH:NGUYỄN ĐỨC HIỀN
Trang 2
PHẦN MỘT: GIỚI THIỆU VỀ PROTEUS
Proteus là phần mềm của hãng Labcenter Electronics, nó mô phỏng được cho
hầu hết các linh kiện điện tử thông dụng, đặc biệt có hỗ trợ cho cả các MCU như
PIC, 8051, AVR, Motorola.Các bạn có thể tải bản demo tại địa chỉ
http://www.labcenter.co.uk , đây là bản demo, nhà cung cấp không cho phép
Save chương trình.
Công cụ ISIS cho phép chúng ta thiết kế và mô phỏng.
Công cụ ARES cho phép chúng ta thiết kế mạch in.
PHẦN HAI: MỘT SỐ VÍ DỤ
I-VÍ DỤ LED 7 ĐOẠN:
Trong ví dụ này chúng ta sẽ mô phỏng chương trình hiển thị led 7 đoạn
đếm từ 00-60.

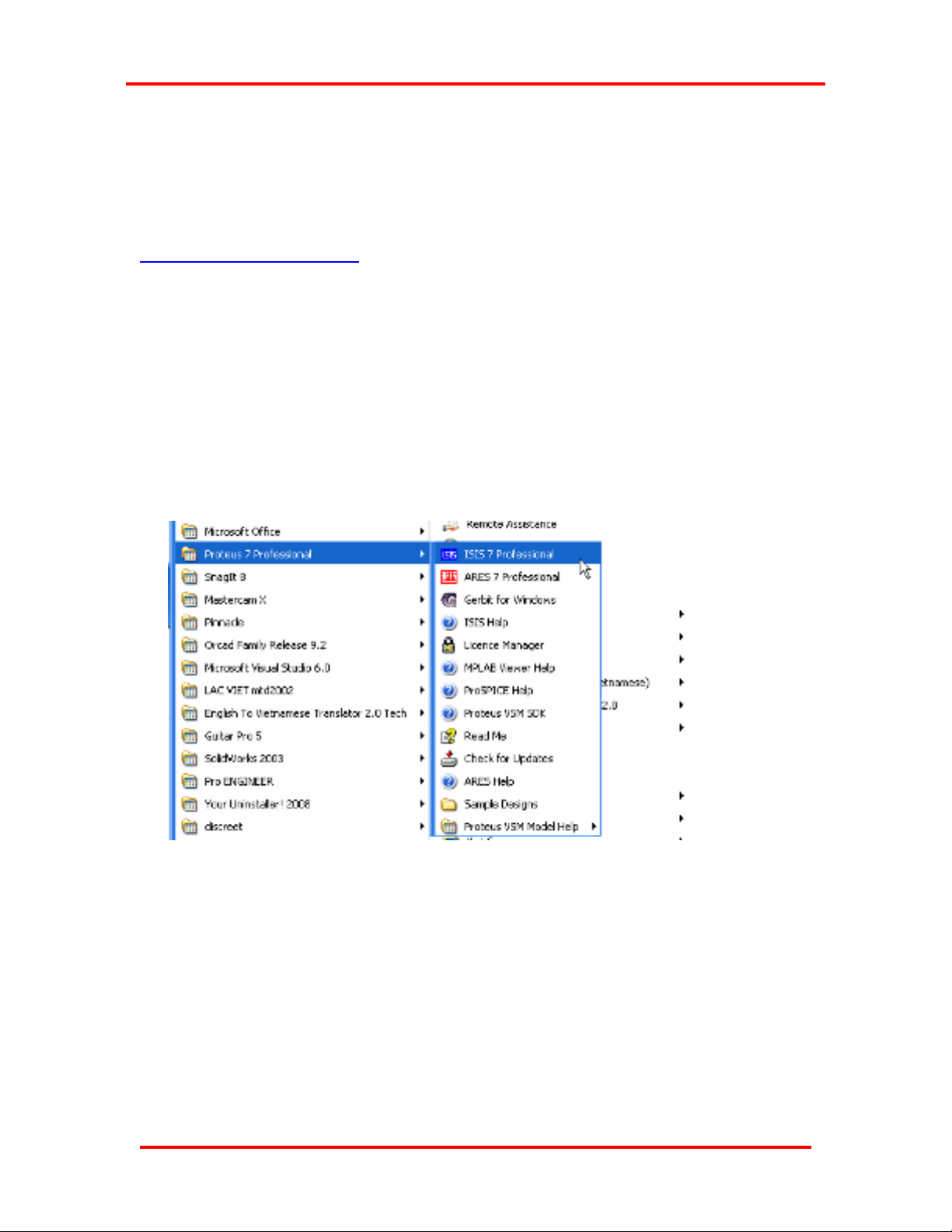

1. Khởi động chương trình như những chương trình ứng dụng khác.
Ở đây mình dùng Proteus 7.1

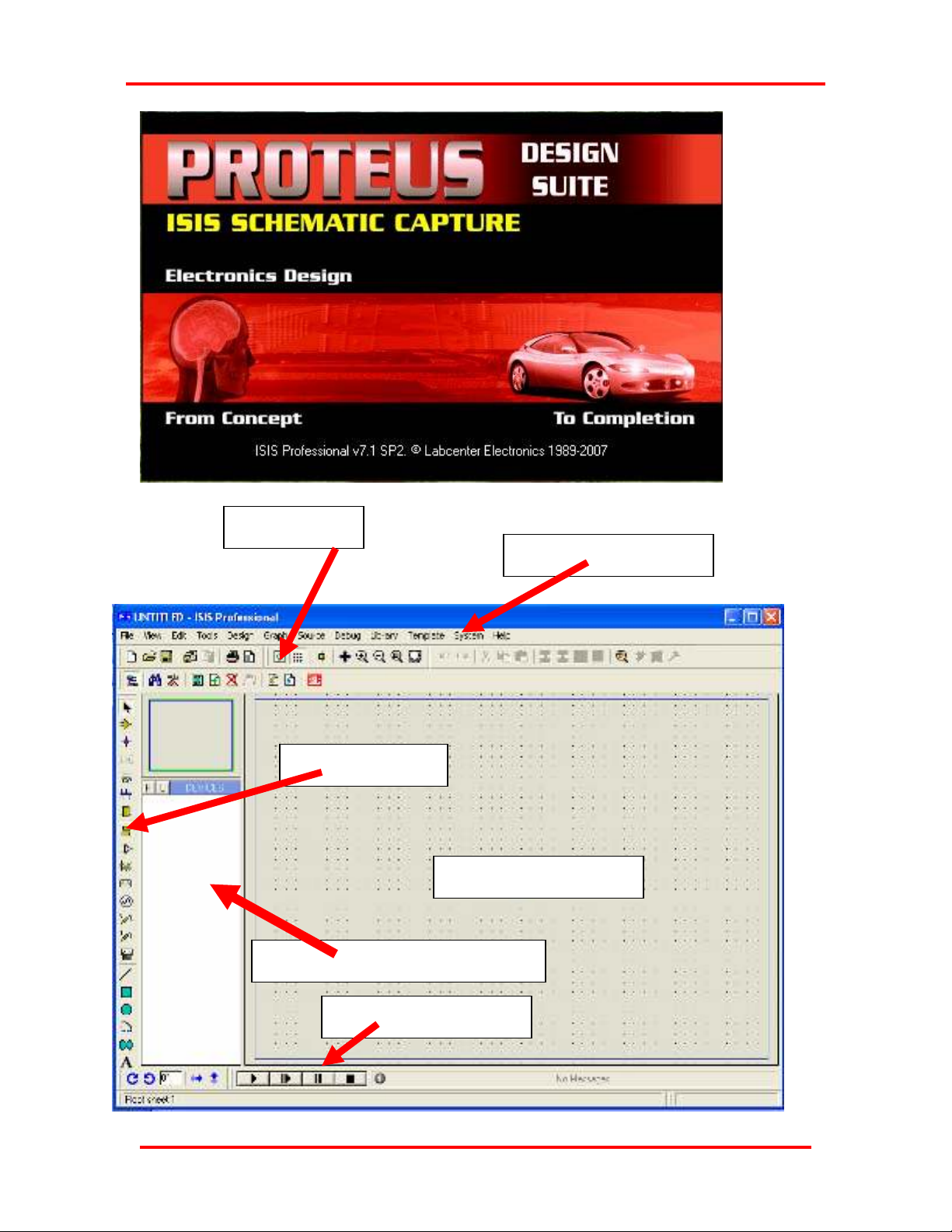

Sau đó ta có giao diện của Proteus.
BÁO CÁO MÔN HỌC KỸ THUẬT VXL-VĐK SVTH:NGUYỄN ĐỨC HIỀN
Trang 3
Thanh tác vụ
Thanh trình đơn
Thanh công cụ
Thanh mô phỏng
VÙNG THIẾT KẾ
Vùng hiển thị các linh kiện
BÁO CÁO MÔN HỌC KỸ THUẬT VXL-VĐK SVTH:NGUYỄN ĐỨC HIỀN
Trang 4

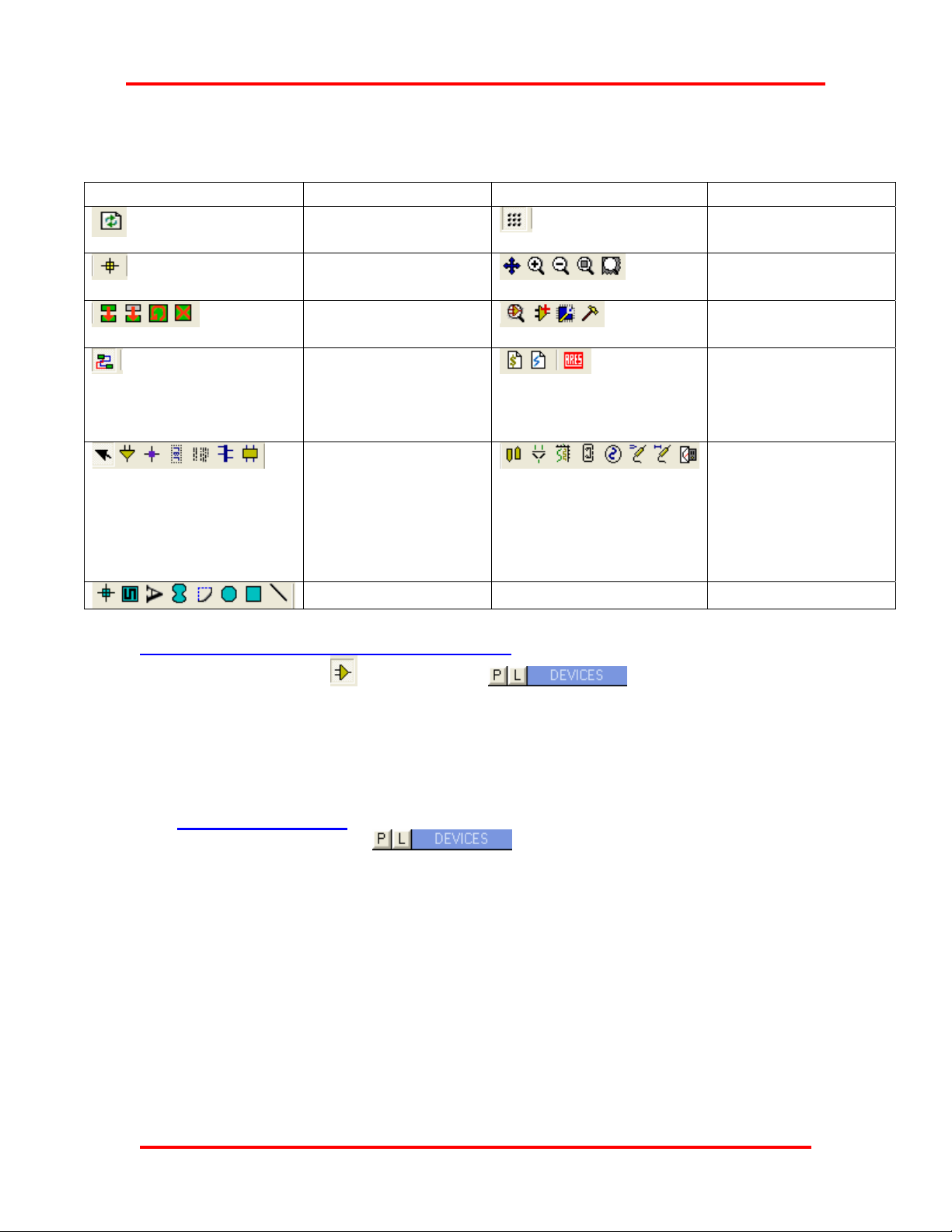

Công cụ Giải thích Công cụ Giải thích
Làm tươi màn hình
thiết kế Bật tắt lưới cho bản
vẽ
Chọn gốc tọa độ. Các công cụ phóng
to thu nhỏ.
Copy, di chuyển,
xoay, xóa. Công cụ chỉnh sửa,
tạo thư viện
Công cụ tự động đi
dây. Xuất danh sách linh
kiện, kiểm tra lỗi
mạch điện, xuất
mạch in.
Con trỏ,thêm linh
kiện, gán tên đường
dây, thêm text, vẽ
đường bus, mạch
phụ.
Nối đầu cực, vẽ
chân linh kiện, hiển
thị đồ thị, băng ghi,
máy phát tín hiệu,
đo volt, đo Ampe,
các thiết bị ảo.
Các công cụ vẽ 2D
Để lấy thư viện linh kiện ta làm các bước sau:
Click chọn biểu tượng. click vào nút P bản linh kiện sẽ hiện
ra ta tiến hành chọn linh kiện. các thao tác giống như các chương trình ứng dụng
khác.
Bây giờ ta tiến hành thiết kế mạch điện.
2. Lấy các linh kiện.
a>lấy IC AT89C52:

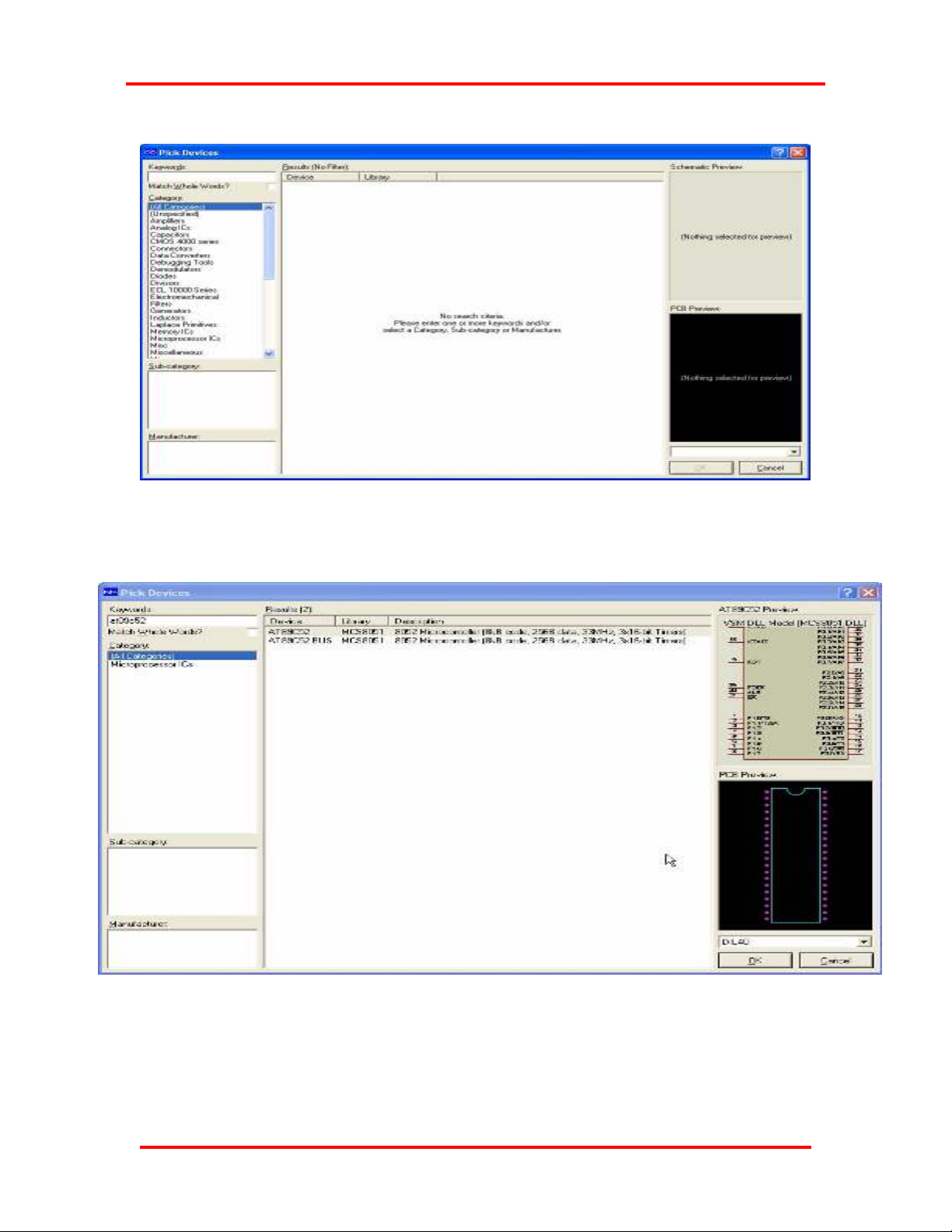

9 Click vào chữ P. cửa sổ Pick Devices xuất hiện, đây
là cửa sổ chính để ta lấy các linh kiện. Trong Proteus có hỗ trợ rất
nhiều linh kiện như MCU, PIC, AVR, 8051.. và nhiều họ khác.
BÁO CÁO MÔN HỌC KỸ THUẬT VXL-VĐK SVTH:NGUYỄN ĐỨC HIỀN
Trang 5
ở textbook Keyword ta nhập chữ AT89C52, sẽ xuất hiện IC89c52, ta chọn như
hình.
Hoặc ta vào Category> chọn Microprocesser Ics ở đây có rất nhiều linh kiện.
xong ta click ok.
Tại cửa sổ thiết kế ta click vào vị trí bất kỳ để đặt linh kiện.
