- 120 -
CÁC THIẾT BỊ KIỂM TRA VÀ CHẨN ĐOÁN
I. THIẾT BỊ KIỂM TRA ĐỘ TRƯỢT NGANG
I.1. Thiết bị kiểm tra độ trượt ngang MODEL MINC
Dùng cho xe con có tải trọng cầu đến 3 tấn và xe tải có tải trọng cầu đến 15 tấn.
1. Mục đích kiểm tra nhanh góc hình học bánh xe:
• Để lái xe an toàn hơn.
• Để lái xe thoải mái hơn.
• Để giảm hao mòn vỏ xe.
2. Mô tả hệ thống:
• “MINC” là thiết bị dùng để kiểm tra độ trượt ngang của góc đặt hình học của cầu
trước và cầu sau xe.
• Khi xe chạy qua tấm kiểm tra được lắp đặt trên mặt nền, tấm này bị đẩy sang bên
phải hoặc bên trái phụ thuộc vào sự điều chỉnh bánh xe.
• Độ lệch xuất hiện trên màn hình hiển thị số khoảng 8 giây.
• Giá trị trượt ngang ghi nhận sự phụ thuộc trên và một đèn màu xanh sẽ sáng lên
hiển thị sự hiệu chỉnh là OK hoặc tương ứng đèn đỏ sẽ sáng lên hiển thị sự điều
chỉnh độ lệch dương hoặc âm quá lớn.
• Người kiểm tra nhanh chóng biết được tình trạng các góc kỹ thuật của bánh xe
(tổng cộng, cầu trước, cầu sau), và có thể đưa ra quyết định các việc cần thực hiện
như phải cân chỉnh góc kỹ thuật bánh xe hay một công việc khác.
• Nếu sự điều chỉnh độ lệch nằm bên ngoài phạm vi cho phép thì người kiểm tra cần
chú ý đến việc hư hỏng vỏ xe, bánh xe hoặc các bộ phận cầu xe.
• Nên kiểm tra sự thẳng hàng của các bánh xe là cần thiết.
• Nếu kết quả việc điều chỉnh được hiển thị và sẽ thêm vào dấu hiệu qua đèn hiện
trên bộ phận hiển thị.
• Chọn lựa khả năng của xe con: Kiểm tra cầu trước hoặc kiểm tra cầu trước và cầu
sau.
• Nếu yêu cầu, dữ liệu kiểm tra đã ghi nhận có thể được in ra ngoài, trong trường hợp
thiết bị kiểm tra trượt ngang được trang bị với một máy in và máy in có thể trang bị
thêm những bộ phận mới với một bộ giao tiếp RS232 và kết nối hệ thống hiển thị
dữ liệu.

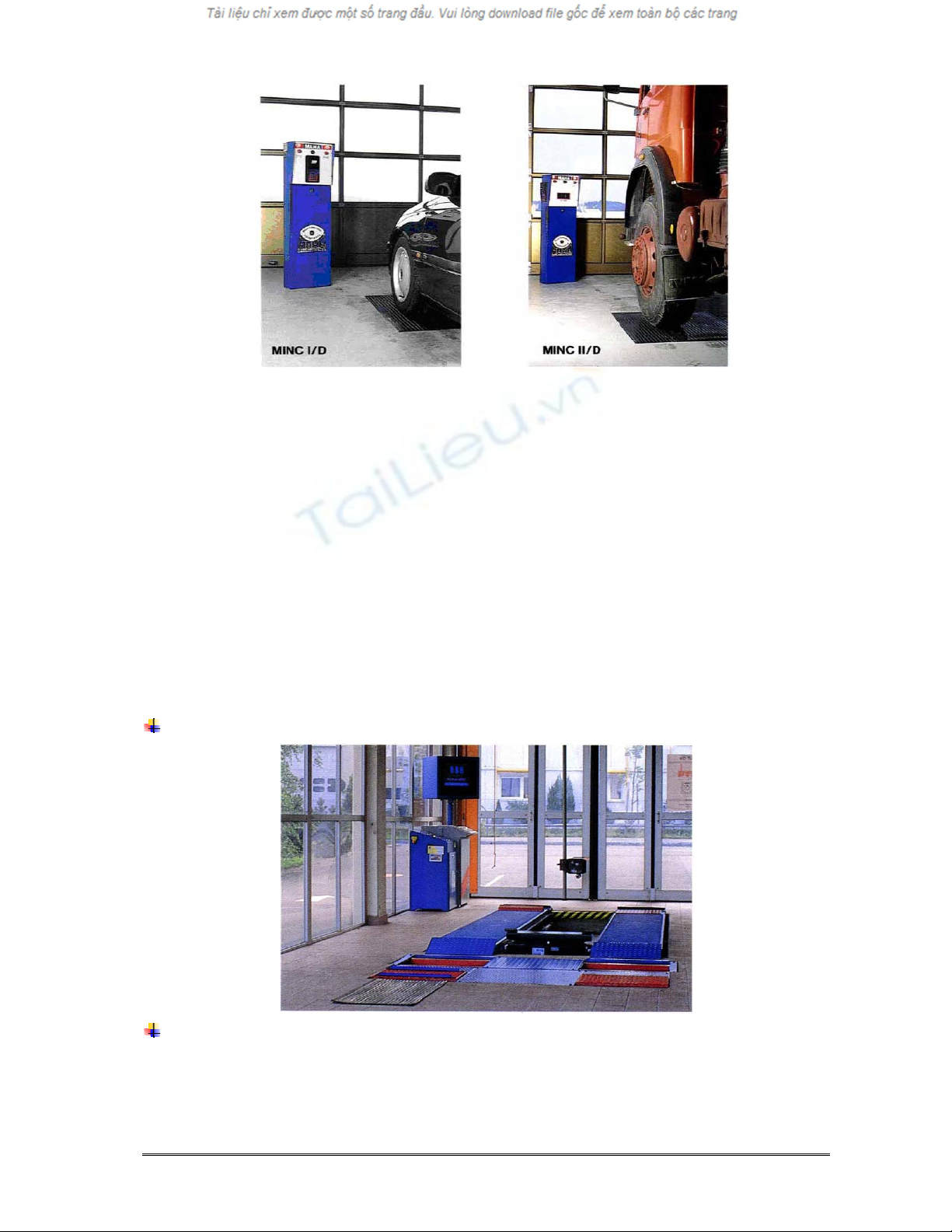

MINC I và MINC II
- 121 -
- Máy MINC I và MINC II có trang bị máy in dữ liệu (D). Giá trị kiểm tra được in ra
kèm theo lời đánh giá. Tên công ty, ngày giờ kiểm tra cũng có thể được lập trình in ra
trên bản in.
- Máy in có thể được lập trình in tự động hoặc in khi yêu cầu. Máy in có thể trang bị
cổng nối tiếp cho phép truyền dữ liệu kiểm tra đến hệ thống máy tính liên quan. Máy
kiểm tra trượt ngang có thể được mở rộng bằng cách sử dụng màn hình rộng hay màn
hình LCD.
- Thiết bị kiểm tra MINC I được thiết kế để kiểm tra góc hình học của cầu trước và cầu
sau xe con, xe tải hoặc xe khách có tải trọng cầu dưới 3 tấn.
- Thiết bị kiểm tra MINC II được thiết kế để kiểm tra góc hình học của cầu trước và
cầu sau xe con, xe tải hoặc xe khách có tải trọng cầu dưới 15 tấn.
MINC-PROFI/ MINC I EURO / MINC II EURO
Vận hành:
• Kiểm tra cầu trước và cầu sau xe ô tô.
• Bật công tắc chính trên bộ phận hiển thị sang ON.
• Lái chậm và thẳng bánh xe trước bên trái qua tấm kiểm tra, không đánh lái xe.
- 122 -
• Đèn hiển thị tương ứng sẽ sáng lên và giá trị của góc lệch bánh xe có thể đọc và
hiển thị.
• Lái chậm và thẳng bánh xe sau bên trái qua tấm kiểm tra, không đánh lái xe.
• Đèn hiển thị tương ứng sẽ sáng lên và giá trị của góc lệch bánh xe có thể đọc và
hiển thị.
• Bản in sẽ tự động bắt đầu sau khi số cầu được kiểm tra đã cài đặt trong biến số.
• Nếu đèn đỏ sáng lên phía bên trái hoặc bên phải được hiển thị nên kiểm tra với sự
thẳng hàng của bánh xe và nếu cần thiết thì điều chỉnh.
• Khi MINC không được sử dụng trong một thời gian dài hãy tắt công tắc chính.
• Trong ngày thì MINC nên được giữ cho nó chạy liên tục, dường như sự tiêu thụ
điện năng rất nhỏ. Tuy nhiên, thiết bị điện cần sự khởi động ít nhất 5 phút.
Bảo dưỡng:
• Bảo dưỡng các bộ phận dưới nền xưởng.
• Hệ thống điện và bộ phận hiển thị không cần bảo dưỡng.
• Kiểm tra con lăn của tấm kiểm tra nhưng nên thường xuyên làm sạch và tra dầu
mỡ.

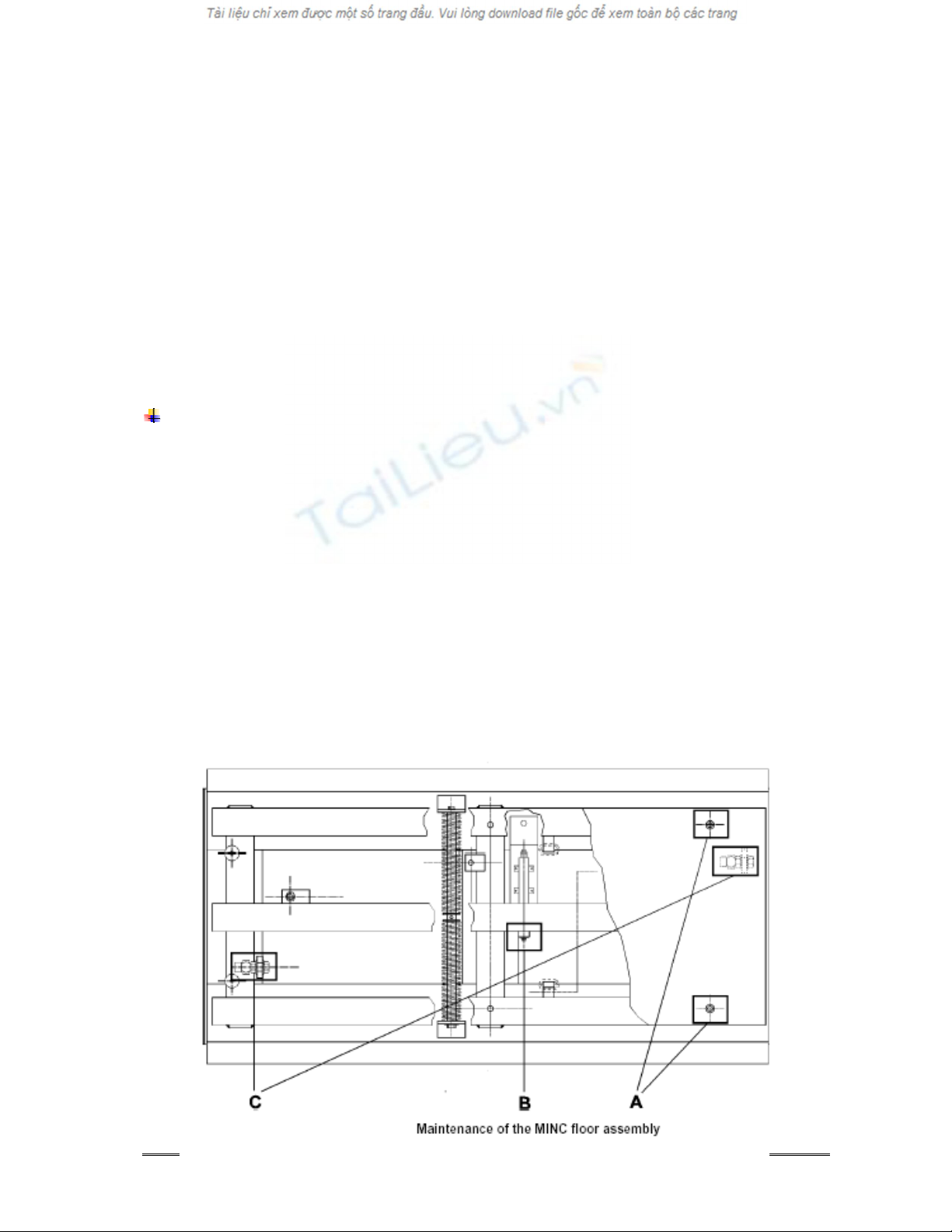

• Mở các bulong ở mặt trên của tấm kiểm tra (A), mở đai ốc cảm biến trượt truyền dữ
liệu (B) và thiết bị giới hạn trượt ra ngoài (C).
• Nâng khung bên dưới cao hơn các bộ phận ở trên nền xưởng.
• Làm sạch các bộ phận và tra dầu mỡ với loại mỡ thông dụng.
• Lắp lại thiết bị ngược với quy trình trên.
• Điều đó có thể cần thiết để tra dầu mỡ lại trên cảm biến trượt.
- 123 -
Dây chuyền kiểm tra của MAHA cho xe con với MINC I EURO
Model MINC I EURO và MINC II EURO phù hợp việc lắp đặt với tủ điều khiển
trung tâm của dây chuyền kiểm tra có màn hình máy tính. Kết quả kiểm tra hiển thị rõ
trên màn hình số và biểu đồ. Kết quả kiểm tra có thể được in riêng biệt hoặc in chung
trong một bản in tổng thể gồm kết quả kiểm tra của các thiết bị khác.
Thông số kỹ thuật:
MINC-PROFI MINC I MINC II
Tải trọng cầu xe 2 tấn 3 tấn 15 tấn
Phạm vi kiểm tra +/- 20 m/km +/- 20 m/km +/- 20 m/km
Bề rộng của tấm 400mm 400mm 700mm
Kích thước thiết bị trên nền xưởng
Dài 1020mm 1020mm 1020mm
Rộng 460mm 460mm 770mm
Cao 80mm 80mm 135mm
Kích thước tủ hiển thị (MINC-PROFI và MINC EURO, chỉ có thiết bị lắp trên
nền xưởng không có tủ hiển thị)
Cao 400mm 400mm
Rộng 400mm 400mm
Sâu 240mm 240mm
Chiều cao đế 1000mm 1000mm
Nguồn điện 230VAC 230VAC
I.2. Thiết bị kiểm tra độ trượt ngang MODEL VTEQ 3080
(Vehicle Testing Equipment 3080)
1. Chức năng của thiết bị VTEQ 3080
• Kiểm tra trượt ngang.
• Kiểm tra hệ thống treo.
• Kiểm tra phanh.
2. Các thành phần cấu tạo chính
• A: Màn hình hiển thị
• B: Bàn phím và máy in
• E: Thùng máy tính
• C: Các rollers kiểm tra phanh
• D: Các tấm đỡ kiểm tra hệ thống treo
• F: Tấm cảm biến đo độ trượt ngang của bánh xe
3. Cách sử dụng &nguyên lý hoạt động
a. Kiểm tra trượt ngang:
- 124 -
Giữ tay lái thẳng cho xe di chuyển từ từ qua băng thử, sao cho các bánh xe bên phải
của hai cầu trước và sau lần lượt cán lên và lăn dọc theo tấm cảm biến độ trượt ngang.

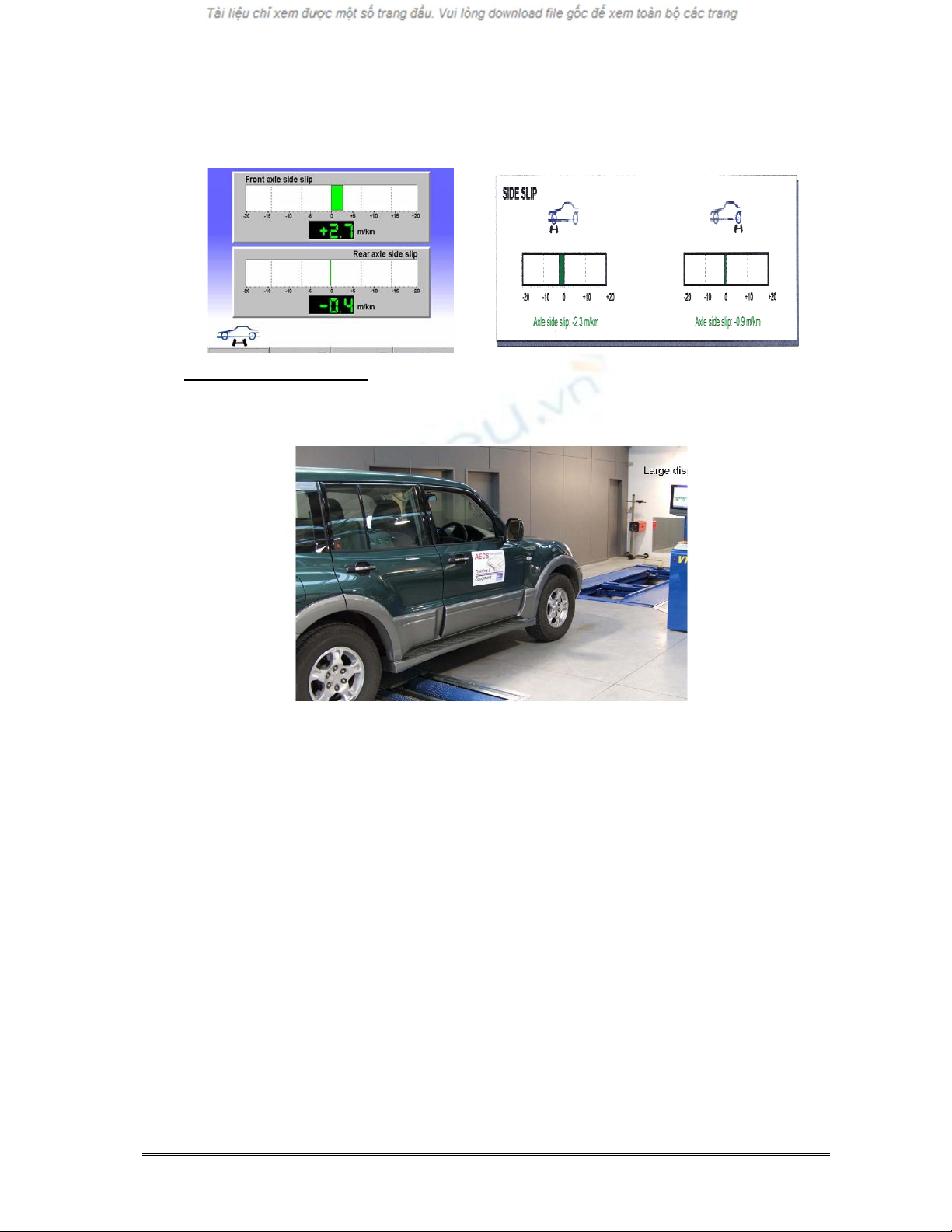

Kết quả kiểm tra được in ra như sau:
b. Kiểm tra hệ thống treo:
- Điều khiển xe cho các bánh xe của cầu cần kiểm tra hệ thống treo leo lên và
dừng lại trên các tấm đỡ của thiết bị đo.
- Máy tính điều khiển các tấm đỡ này dao động với tần số thay đổi, đồng thời liên
tục đo lực tác dụng của các bánh xe lên các tấm đỡ khi các tấm đỡ di chuyển lên
và xuống.
- Theo lý thuyết thì lực tác dụng này phải gần như không đổi và bằng với lực tác
dụng khi không dao động, khi đó hiệu suất của hệ thống treo là 100%.
- Máy tính so sánh giá trị thực tế đo được với các thông số lý thuyết và xuất ra
màn hình kết quả về tình trạng hệ thống treo của xe.
