Nội dung Text: Lỗi màn hình tối mờ của Laptop

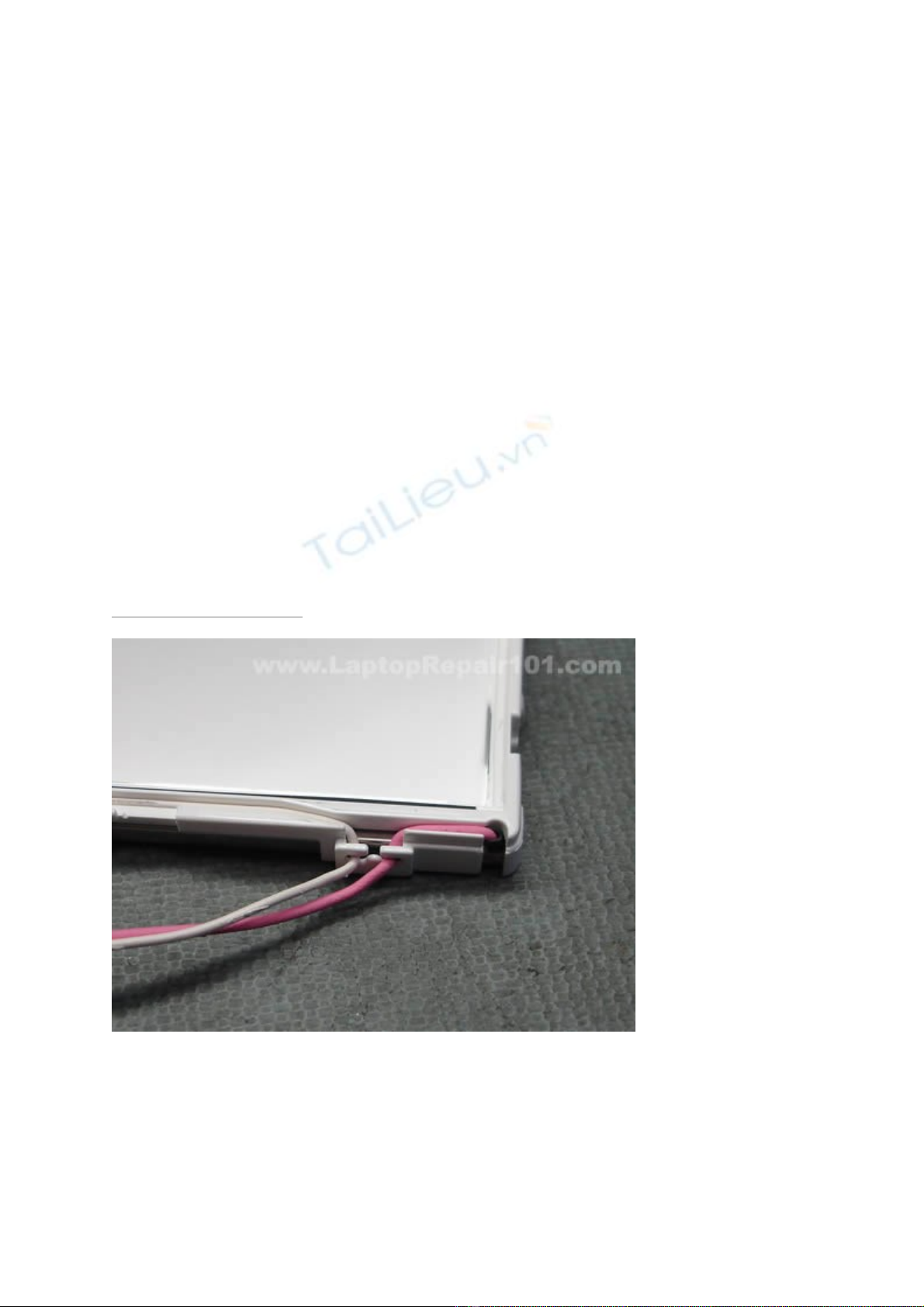

Lỗi màn hình tối mờ của Laptop NỘI DUNG CHI TIẾT Màn hình laptop cấu tạo bởi các lớp xếp chồng lên nhau. Lớp dưới cùng là đèn nền có tác dụng cung cấp ánh sáng nền (ánh sáng trắng). Đèn nền dùng trong các màn hình thường có độ sáng 1000cd/m2, thường là đèn huỳnh quang các kỹ thuật viên gọi là đèn cao áp(Backlight Bulbs). Đèn cao áp này thường nằm ngang phía cạnh dưới màn hình. Nếu đèn cao áp không cung cấp đủ ánh sáng sẽ dẫn đến hiện tượng tối mờ màn hình. Đèn cao áp sáng được là nhờ nguồn điện từ mainboard rồi qua cáp tín hiệu vào vỉ cao áp(LCD Inverters), vỉ cao áp có nhiệm vụ biến đổi nguồn điện này thành nguồn điện có điện áp lớn “cao áp” để cung cấp cho đèn cao áp. Sơ đồ khối về mạch cung cấp ánh sáng của màn hình laptop. Qua sơ đồ khối ta thấy có bốn nguyên nhân chính gây ra hiện tượng màn hình tối mờ. Nguyên nhân thứ nhất: Do đèn cao áp (Backlight Bulbs) Đèn cao áp co nhiệm vụ cung cấp sáng cho màn hình khi đèn cao áp lỗi sẽ không có ánh sáng cung cấp cho màn hình dẫn đến màn hình bị tối mờ. Những hiện tượng chứng tỏ đèn cao áp bị lỗi như: Khi bạn khởi động máy tính vào tới Window nhưng màn hình bị loang màu (có vẻ như màu hồng đỏ) và màn hình tự nhiên tối mờ khi đó đèn cao áp đã bị lỗi. Khi màn hình có lúc nháy sáng liên tục và có những vùng trên màn hình bị tối khi đó đèn cao

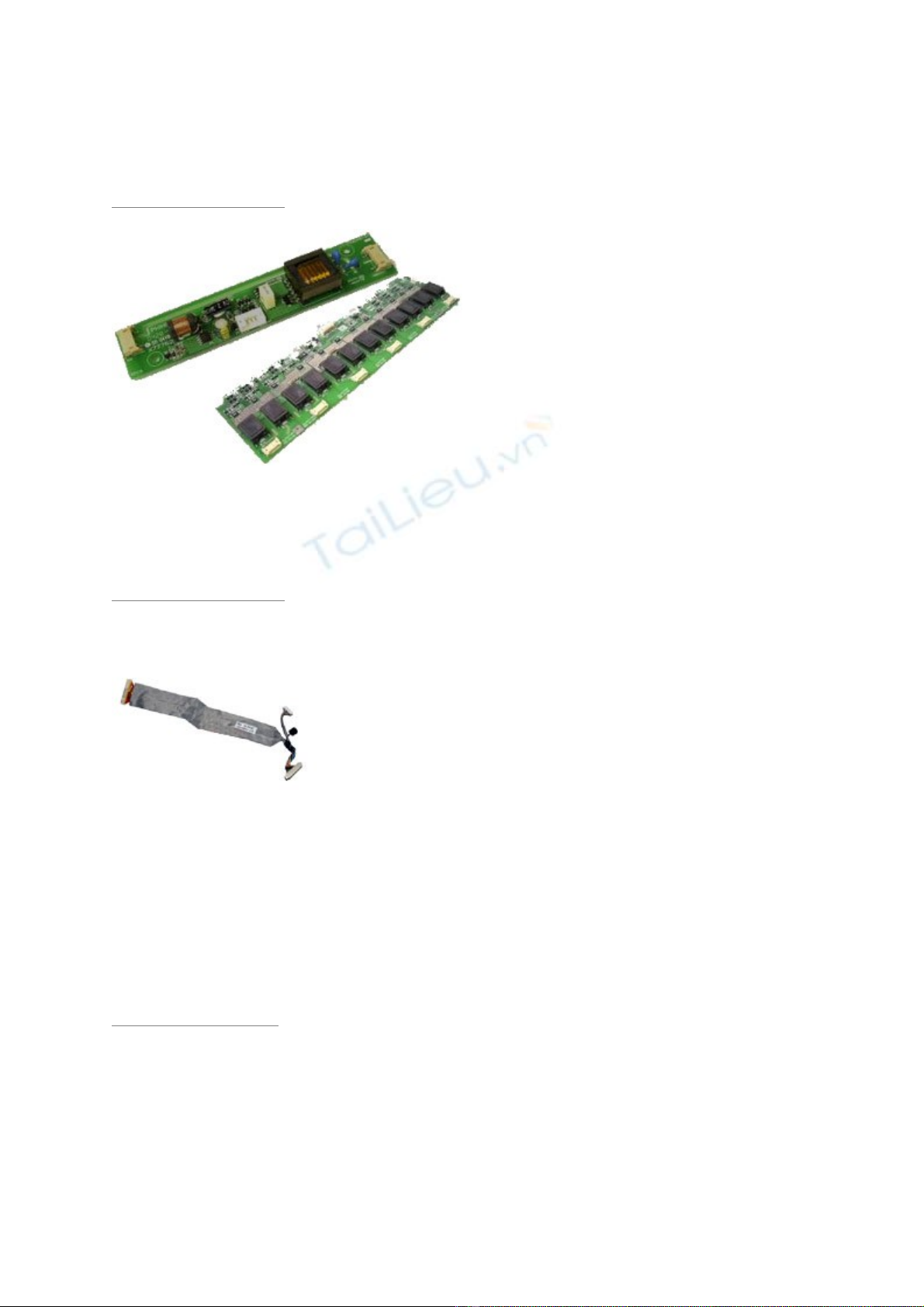

áp đã lỗi. Màn hình có lúc nháy sáng tối liên tục và có tiếng rít nhẹ ở góc màn hình khi đó tiếp xúc giữa hai đầu của đèn cao áp với nguồn cấp không tốt. Nguyên nhân thứ hai: Do vi cao áp (LCD Inverters) Đèn cao áp sáng được là nhờ điện áp được tạo ra từ vỉ cao áp. Khi vỉ cao áp gặp sự cố thì sẽ không có điện áp để cung cấp cho đèn cao áp khi đó đèn cao áp không sáng dẫn đến hiện tượng màn hình tối mờ. Vỉ cao áp thường bị lỗi các linh kiện như IC giao động, hoặc quận dây bị dò… Nguyên nhân thứ ba: Do cáp tín hiệu (Display Cables) Cáp tín hiệu có nhiệm vụ chuyền tín hiệu từ Mainboard lên vỉ cao áp. Cáp tín hiệu sẽ chuyền tín hiệu là ba nguồn chính 0 (V), 3,3 (V), 5 (V), các nguồn cung cấp này còn phụ thuộc vào từng loại cao áp. Có cao áp cần nguồn 0 (V), 3,3(V) và một nguồn nữa bằng nguồn của máy (nguồn mà xạc “Adapter” cung cấp). Khi cáp tín hiệu bị lỗi đứt một trong ba đường tín hiệu trên thì cao áp sẽ không đủ nguồn để làm việc khi đó vỉ cao áp sẽ không có điện áp ra để cung cấp cho đèn cao áp dẫn đến hiện tượng màn hình tối mờ. Nguyên nhân thứ tư: Do tín hiệu từ mainboard
Khi mainboard không cung cấp đủ tín hiệu(điện áp) lên vỉ cap áp, khi đó vỉ cao áp không làm viêc và đèn cao áp không sáng dẫn đến hiện tượng màn hình tối mờ. Hiện nay các linh kiên để thay thể rất phong phú tại các công ty về dịch vụ Laptop nên lỗi màn hình tối mờ không khó với các kỹ thuật viên giàu kinh nghiệm.
