Chæång I: Khaïi niãûm chung vãö maïy xáy dæûng
1
CHÆÅNG I: KHAÏI NIÃÛM CHUNG VÃÖ MAÏY XÁY DÆÛNG
1.1- Phán loaûi maïy xáy dæûng
1.1.1- Täø maïy phaït læûc
1.1.2- Maïy váûn chuyãøn
1.1.3- Maïy laìm âáút
1.1.4- Maïy gia cäng âaï
1.1.5- Maïy phuûc vuû cäng taïc bãtäng vaì bãtäng cäút theïp
1.1.6- Maïy gia cäú nãön moïng
1.1.7- Caïc loaûi maïy chuyãn duìng
Ngoaìi caïch phán loaûi trãn, chuïng ta coï thãø phán loaûi maïy xáy
dæûng theo nguäön âäüng læûc nhæ: maïy dáùn âäüng bàòng âäüng cå âäút
trong, âäüng cå âiãûn, âäüng cå thuíy læûc. Theo caïch di chuyãøn: bàòng
baïnh läúp, baïnh xêch, chaûy trãn âæåìng sàõt hoàûc chaûy trãn saì lan. Theo
phæång phaïp âiãöu khiãøn: cå khê thuíy læûc, khê neïn, âiãûn tæì.
Háöu hãút caïc loaûi maïy xáy dæûng bao gäöm caïc bäü pháûn sau:
a. Âäüng cå
b. Cuûm truyãön âäüng
c. Cå cáúu cäng taïc
d. Cå cáúu di chuyãøn
e. Cå cáúu quay
f. Hãû thäúng âiãöu khiãøn
g. Khung vaì bãû maïy
h. Caïc thiãút bë phuû
1.2- Yãu cáöu chung
Âãø âaïp æïng quaï trçnh cäng nghãû trong xáy dæûng, maïy xáy dæûng phaíi
âaím baío caïc yãu cáöu thiãút yãúu sau:
1) Yãu cáöu nàng læåüng
2) Kêch thæåïc, cäng nàng
3) Yãu cáöu vãö kãút cáúu - kyî thuáût
4) Yãu cáöu khai thaïc
5) Sæí duûng thuáûn tiãûn, an toaìn, tæû âäüng hoaï âiãöu khiãøn
6) Baío âaím khäng ä nhiãøm mäi træåìng trong khi laìm viãûc
7) Yãu cáöu kinh tãú ( giaï thaình sæí duûng tháúp)
Chæång I: Khaïi niãûm chung vãö maïy xáy dæûng
2
1.3- Thiãút bë âäüng læûc cuía maïy xáy dæûng
1.3.1- Âäüng cå âäút trong: laì loaûi âäüng cå nhiãût hoaût âäüng theo nguyãn
lyï biãún nhiãût nàng sang cå nàng, theo nhiãn liãûu âäút chaïy ta gàûp
âäüng cå xàng vaì âäüng cå Âiãzen; theo säú chu kyì hay haình trçnh
pittäng chia ra laìm âäüng cå bäún chu kyì ( truûc khuyíu quay 720
âäü, bäún haình trçnh pittäng)vaì âäüng cå hai chu kyì( truûc khuyíu
quay 360 âäü, hai haình trçnh pittäng)
Chu kyì hoaût âäüng cuía âäüng cå âäút trong gäöm naûp, neïn, näø, xaí.
- Âäüng cå âäút trong thæåìng duìng trong caïc maïy di chuyãøn nhiãöu (
maïy váûn chuyãøn xa), maïy laìm âáút ...
- Hiãûu suáút tæì 30 âãún 37%
- Coï hãû säú thay âäøi täúc âäü λ låïn tæì 2,5 âãún 5
- Nhæåüc âiãøm cå baín cuía âäüng cå Âiezel laì chëu quaï taíi keïm
1.3.2- Âäüng cå âiãûn
- Âæåüc sæí duûng räüng raîi trãn caïc maïy cäú âënh hoàûc di chuyãøn ngàõn,
theo quyî âaûo nháút âënh ( nhæ maïy nghiãön saìng âaï, maïy träün bã
täng, cáön truûc).
- Hiãûu suáút 70-97%
- Âäüng cå âiãûn goün nheû, chëu væåüc taíi tæång âäúi täút, thay âäøi chiãöu
quay vaì khåíi âäüng nhanh, giaï thaình haû, dãù tæû âäüng hoaï, êt gáy ä
nhiãùm mäi træåìng.
- Hãû säú thay âäøi täúc âäü: λ =1,3
- Nhæåüc âiãøm: khoï thay âäøi täúc âäü quay, moment khåi âäüng nhoí,
phaíi coï nguäön vaì maûng læåïi cung cáúp âiãûn.
1.3.3- Caïc loaûi båm thuíy læûc
a) Båm baïnh ràng
- Læu læåüng äøn âënh, thæåìng laìm viãûc våïi säú voìng quay 500 ÷
2500 voìng/phuït.
- Læu læåüng: Q=2.π.Ζ.m2.b.n, cm3/phuït
Z: säú ràng cuía baïnh ràng chuí âäüng
m: modul àn khåïp
b: chiãöu räüng baïnh ràng, cm
n: täúc âäü quay cuía baïnh ràng chuí
âäüng(voìng/phuït)
Hiãûu suáút η = 0.65-0.85
Aïp suáút cháút loíng cäng taïc p = 10 Mpa
Chæång I: Khaïi niãûm chung vãö maïy xáy dæûng
3
b) Båm pittäng
- Læu læåüng loaûi nhiãöu hån mäüt pittäng:
Q=0.785.d2.i.Do.n.tg(γ), cm3/phuït
- Læu læåüng loaûi mäüt pittäng: Q=0.785.d2.S.n.Ktg, cm3/phuït
d: âæåìng kênh xilanh, cm
i: säú læåüng xilanh
S: haình trçnh cuía pittäng
D0: dæåìng kênh voìng troìn näúi caïc tám xilanh, cm
n: täúc âäü quay cuía truûc båm, voìng/phuït
γ: goïc nghiãng cuía mám
- Aïp suáút neïn: 40 âãún 50 Mpa
- Hiãûu suáút η = 0.85-0.95
- Nàng suáút båm âaût 750lêt/ph vaì säú voìng quay 1000 ÷ 3000
voìng/phuït
c) Båm caïnh queït
- Læu læåüng: Q=2.π.n.b.(rs2 -rr2), cm3/phuït
n: täúc âäü quay cuía roto, voìng/phuït
b: chiãöu räüng caïnh queït, cm
rs,rr:baïn kênh stato- roto, cm
- Hiãûu suáút: η=0,8 ÷ 0,93
- Aïp suáút neïn: 16 ÷ 25 Mpa
- Säú voìng quay tæì 800 - 3000voìng/phuït
Så âäö cáúúu taûo caïc loaûi båm thuíy læûc
a) Båm baïnh ràng; b) Båm pittong hæåïng truûc; Båm caïnh queït
1,2. baïnh ràng; 3. voî båm; 4. pittong; 5. tay biãn; 6. mám nghiãng; 7.
khoang phán phäúi; 8. räto; 9. caïnh queït.
Chæång I: Khaïi niãûm chung vãö maïy xáy dæûng
4
1.3.4- Maïy neïn khê
Maïy neïn khê chuí yãúu cung cáúp cho âäüng cå khê neïn cuía caïc thiãút bë
duìng khê neïn, âãø sån hay cung cáúp cho hãû thäúng âiãöu khiãøn maïy.
Maïy khê neïn caïc kiãøu sau: kiãøu pittong, kiãøu roto vaì kiãøu vêt. Caïc loaûi
maïy neïn khê thæåìng taûo ra aïp suáút 0,8-1,5 Mpa vaì nàng suáút tåïi
10m3/giåì.
1.4- Truyãön âäüng trong maïy xáy dæûng
Truyãön âäüng laì mäüt kháu trung gian âãø truyãön chuyãøn âäüng hoàûc
cäng suáút tæì âäüng cå âãún caïc bäü pháûn cå cáúu cäng taïc cuía maïy.
Theo caïch truyãön nàng læåüng, truyãön âäüng trong maïy xáy dæûng
chia ra daûng: truyãön âäüng cå khê, truyãön âäüng thuíy læûc, truyãön âäüng
âiãûn, truyãön âäüng khê neïn, vaì daûng häùn håüp.
1.4.1-
Truyãön âäüng cå khê
Truyãön âäüng cå khê laì daûng truyãön âäüng cå hoüc, truyãön âäüng âæåüc
thæûc hiãûn laì nhåì cå nàng.
Theo nguyãn lyï laìm viãûc, truyãön âäüng cå khê âæåüc chia laìm hai loaûi:
a) Truyãön âäüng ma saït
• Træûc tiãúp giæîa caïc baïnh ma saït
• Giaïn tiãúp nhåì âai truyãön
b) Truyãön âäüng àn khåïp træûc tiãúp
• Truyãön træûc tiãúp bàòng baïnh ràng, baïnh vêt
• Truyãön giaïn tiãúp bàòng xêch
Caïc thäng säú chuí yãúu âàûc træng cho bäü truyãön:
Hiãûu suáút:
Tyí säú truyãön:
Moment xoàõn:
M=9,55.106.N/n, (N.mm)
N: cäng suáút (kW.)
n: säú voìng quay trong mäüt phuït
M: moment xoàõn (N.mm)
Moment xoàõn trãn truûc bë dáùn:
M2= M1.i.η
η: hiãûu suáút bäü truyãön
i: tyí säú truyãön
1
2
N
N
=
η
2
1
n
n
i=
Chæång I: Khaïi niãûm chung vãö maïy xáy dæûng
5

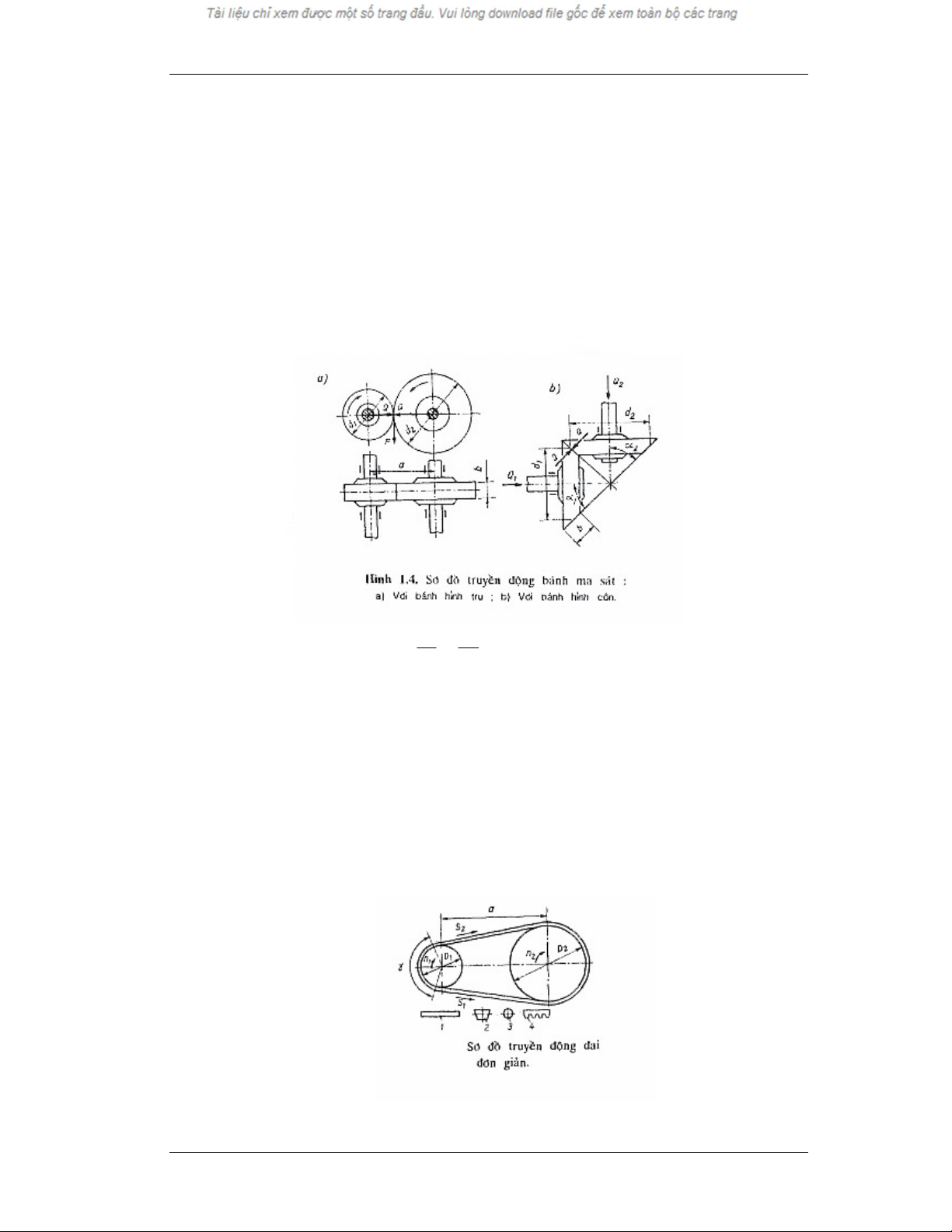

* Trong bäü truyãön ma saït
Læûc ma saït træåüt cuía hai váût chuyãøn âäüng tæång âäúi våïi nhau:
F=f.Q
f: hãû säú ma saït, phuû thuäüc vaìo váût liãûu
Q: læûc phaïp tuyãún taûi tiãúp âiãøm
Giaï trë f âäúi våïi theïp vaì gang khi ma saït khäng bäi trån f=0,12 âãún
0,18. Theïp hay gang âäúi våïi cháút deío thç hãû säú f=0,25 âãún 0,45. Âäúi våïi theïp
vaì gang ma saït våïi nhau trong dáöu f=0,03 âãún 0,05.
Tè säú truyãön i =
2
1
n
n
=
1
2
d
d
n1,n2: Säú voìng quay trong mäüt phuït cuía baïnh dáùn vaì baïnh bë
dáùn
d1,d2: Âæåìng kênh cuía baïnh chuí âäüng vaì baïnh bë âäüng
Loaûi truyãön âäüng naìy coï æu âiãøm: cáúu taûo âån giaín, laìm viãûc ãm coï
khaí nàng âiãöu chènh vä cáúp täúc âäü nhæng læûc taïc duûng lãn äø vaì truûc khaï
låïn dãø gáy ra træåüt.
• Truyãön âäüng âai:
