Quy trình vận hành hệ thống HMI
Trạm biến áp 500kV Thường Tín Trang 1
TẬP ĐOÀN ĐIỆN LỰC VIỆT NAM
CÔNG TY TRUYỀN TẢI ĐIỆN 1
QUY TRÌNH VẬN HÀNH HỆ THỐNG MÁY TÍNH ĐIỀU
KHIỂN VÀ GIÁM SÁT HMI
TRẠM BIẾN ÁP 500KV THƯỜNG TÍN
Biên soạn : Nguyễn Huy Thắng
: Kiều Văn Minh
Tr.P kỹ thuật : Nguyễn Hữu Long
Phó Giám Đốc : Vũ Ngọc Minh
Thường tín, tháng 03 năm 2007
Quy trình vận hành hệ thống HMI
Trạm biến áp 500kV Thường Tín Trang 2
TẬP ĐOÀN ĐIỆN LỰC VIỆT NAM
CTY TRUYỀN TẢI ĐIỆN 1
----------------------
Số 85 /QĐEVN-TTĐ1-KTTr
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự Do – Hạnh Phúc
---------------------
Hà nội, ngày 27 tháng 03 năm 2007
GIÁM ĐỐC CÔNG TY TRUYỀN TẢI ĐIỆN 1
- Căn cứ vào quy phạm quản lý kỹ thuật các nhà máy và lưới điện
- Căn cứ vào chức năng, quyền hạn, nhiệm vụ và tổ chức của Công ty
Truyền tải điện 1.
- Xét đề nghị của Ông trưởng phòng Kỹ thuật Công ty Truyền tải điện 1.
QUYẾT ĐỊNH
Điều 1 : Ban hành kèm theo quyết định này “Quy trình vận hành hệ thống
máy tính điều khiển và giám sát HMI Trạm biến áp 500kV Thường tín”
Điều 2 : Quy trình này áp dụng cho trạm biến áp 500kV Thường tín thuộc
Công ty truyền tải điện 1 quản lý.
Điều 3 : Các ông Trưởng, Phó phòng Kỹ thuật Công ty, Trạm trưởng, Trạm
phó, Kỹ thuật viên, Nhân viên quản lý vận hành và sửa chữa Trạm biến áp
500kV Thường tín phải nắm vững và thực hiện quy trình này.
Điều 4 : Quy trình này có hiệu lực kể từ ngày ký.
KT GIÁM ĐỐC
CÔNG TY TRUYỀN TẢI ĐIỆN 1
Phó Giám đốc
Vũ Ngọc Minh
Quy trình vận hành hệ thống HMI
Trạm biến áp 500kV Thường Tín Trang 3
CHƯƠNG I
TỔNG QUAN VỀ HỆ THỐNG ĐIỀU KHIỂN VÀ BẢO VỆ
TÍCH HỢP PACiS
I. Giới thiệu về hệ thống điều khiển và bảo vệ tích hợp
Trong quá trình công nghiệp hóa, hiện đại hóa đất nước thì việc áp
dụng những thành tựu của khoa học kỹ thuật vào sản xuất luôn được ưu tiên
hàng đầu. Ngành điện là xương sống của nền kinh tế luôn đi trước một bước,
vì thế việc áp dụng hệ thống điều khiển và bảo vệ tích hợp tại nhà máy và
trạm biến áp…là điều tất yếu. Hệ thống điều khiển và bảo vệ tích hợp giúp
cho người vận hành trong quá trình điều khiển và giám sát thông tin về thiết
bị một cách đơn giản và đạt hiệu quả cao. Hơn nữa hệ thống này được thiết kế
theo các tiêu chuẩn quốc tế quy đinh, có tính chất mở giúp cho việc mở rộng,
phát triển được tiến hành một cách dễ dàng hơn.
Hệ thống điều khiển và bảo vệ tích hợp PACiS (Protection, Automation
and Control Intergrated Solution) của công ty AREVA áp dụng tại trạm
500kV Thường Tín đáp ứng được với yêu cầu trong sự phát triển của xã hội
nói chung và của nghành điện nói riêng.
PACiS Operator Interface (OI) là một trong những thành phần của hệ
thống điều khiển và bảo vệ tích hợp PACiS. PACiS OI có nhiệm vụ điều
khiển (ra lệnh), thu thập dữ liệu, vận hành hệ thống, cảnh báo, lưu trữ dữ liệu
quá khứ. Ngoài ra PACiS OI còn có chức năng quản lý cấu hình hệ thống, tạo
ra các lựa chọn cho việc quản lý vận hành ... thông qua các công cụ có trong
PACiS là :
- PACiS System Management Tool - SMT
- PACiS System Configuration Editor - SCE
- PACiS Equipment Simulator - ES.
HMI - Human Machine Interface là một trong những thành phần của
PACiS OI. HMI giúp cho người vận hành có thể điều khiển, giám sát thông
tin về thiết bị thông qua các cảnh báo và sự kiện, lưu trữ dữ liệu quá khứ, in
các cảnh báo, sự kiện ... Quy trình vận hành hệ thống HMI được viết ra với
mục đích cho người vận hành có thể hiểu cơ bản về hệ thống PACiS và vận
hành HMI một cách tốt nhất phục vụ cho công tác vận hành !
Quy trình vận hành hệ thống HMI
Trạm biến áp 500kV Thường Tín Trang 4
II. Hệ thống điển hình của MICOM - AREVA
1. Khái niệm về hệ thống.

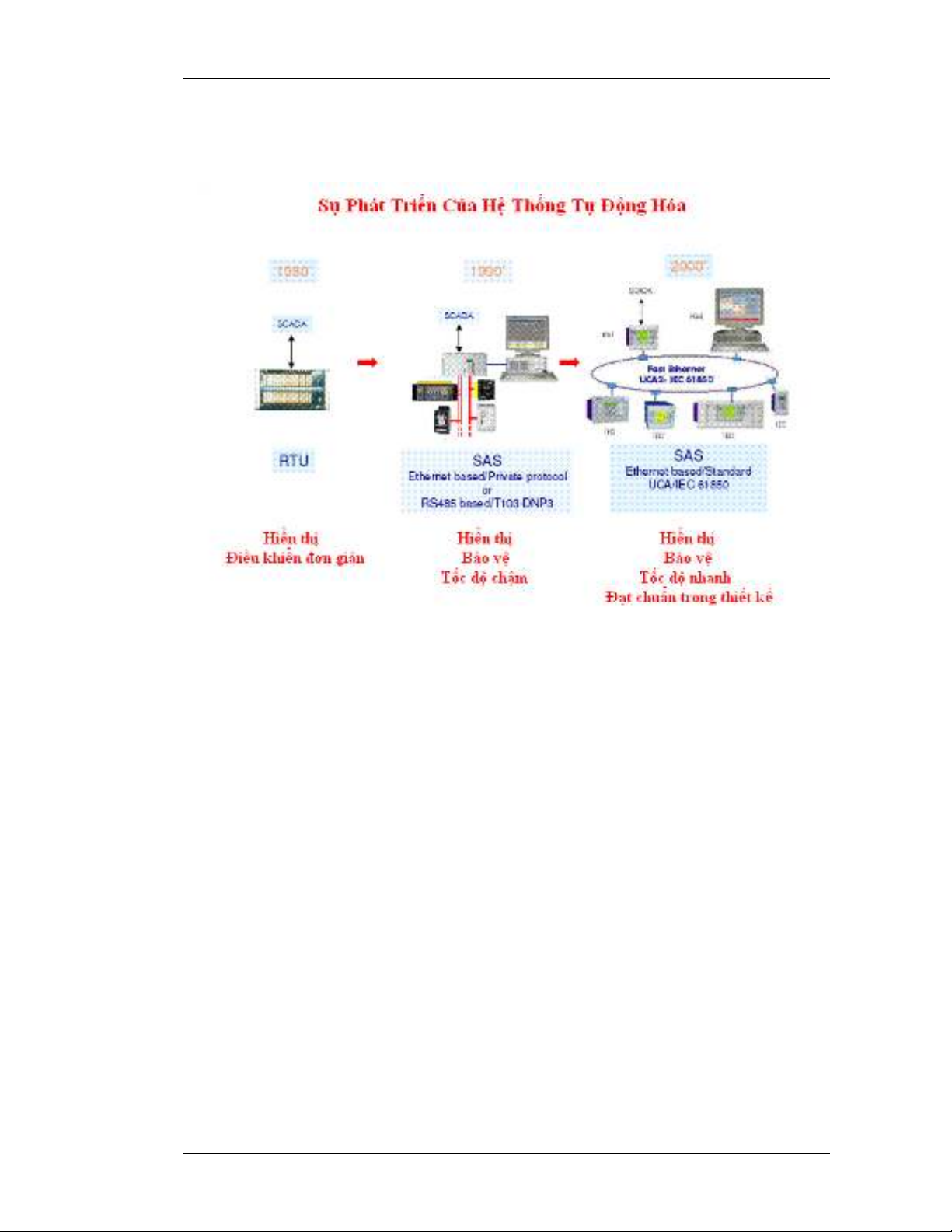

1.1 Sự phát triển của hệ thống điều khiển và tự động hóa
Trong những năm 80 hệ thống điều khiển tự động hóa mới được hình
thành do đó còn ở dạng đơn giản - hay còn được gọi là RTU (Remote
Terminal Unit). Chức năng chính của nó chỉ đạt ở mức hiển thị thông tin về
thiết bị và thực hiện các thao tác điều khiển đơn giản, chưa có tính tự động
hóa.
Vào những năm 90 hệ thống điều khiển, tự động hóa đã phát triển
không chỉ dừng lại ở việc hiển thị thông tin về thiết bị mà còn kết hợp được
cả việc điều khiển và bảo vệ. Tuy nhiên hệ thống được liên kết dựa trên cơ sở
là mạng Ethernet sử dụng giao thức truyền thông riêng lẻ hoặc được liên kết
dựa trên cơ sở là RS485 sử dụng giao thức truyền thông T103-DNP3 nên tốc
độ của hệ thống này chậm.
Đến những năm 2000 thì việc áp dụng mạng Enthernet chuẩn, sử dụng
giao thức truyền thông UCA/IEC61850 đã làm cho tốc độ của hệ thống được
nâng lên rất nhiều (100Mbs). Ngoài ra việc thiết kế hệ thống đạt chuẩn giúp
cho việc mở rộng hệ thống hay nâng cấp được tiến hành một cách đơn giản.
Quy trình vận hành hệ thống HMI
Trạm biến áp 500kV Thường Tín Trang 5

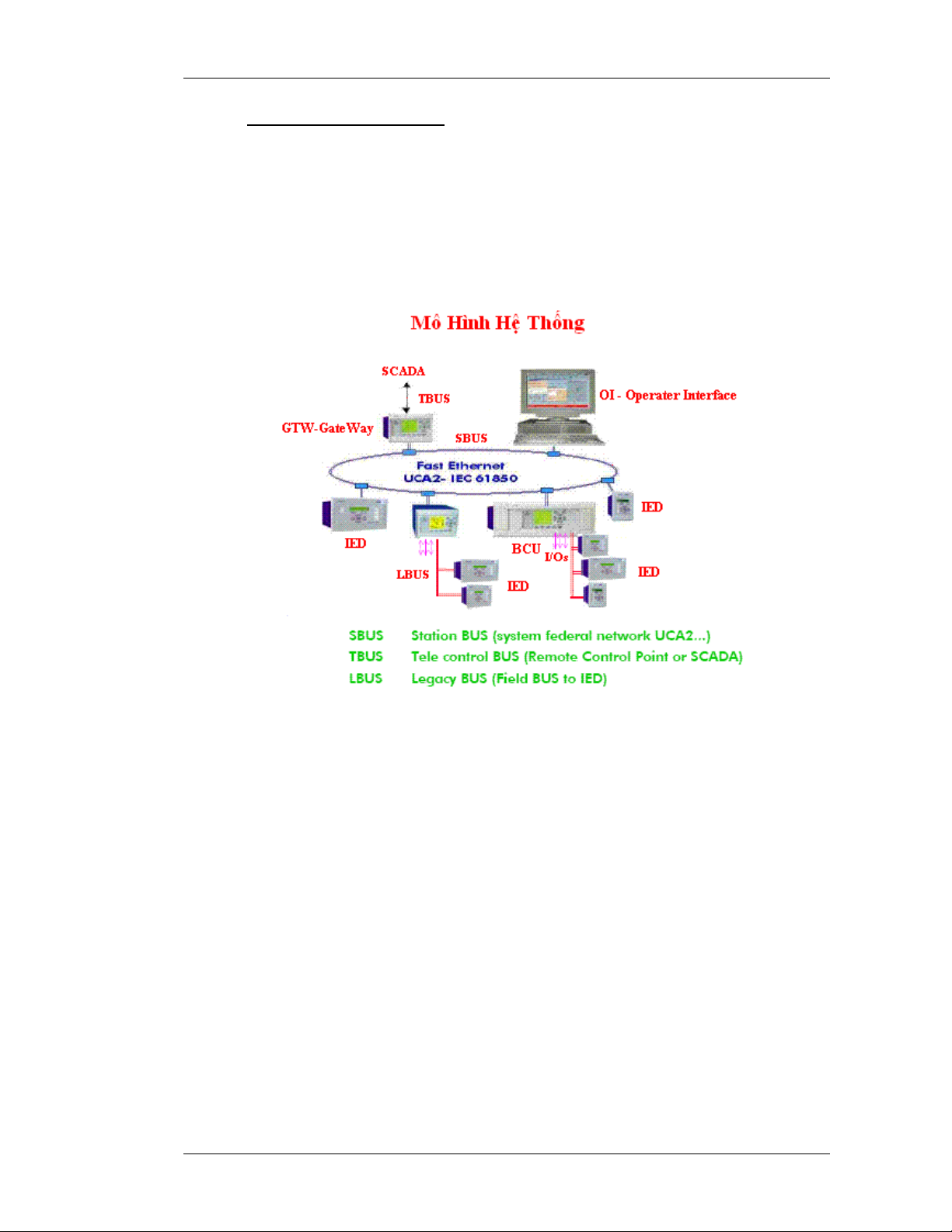

1.2 Định nghĩa về hệ thống.
Hệ thống là một tập hợp các thiết bị với các chức năng khác nhau được
liên kết với nhau theo một nguyên tắc chung để thực hiện một mục đích
nào đó.
Hệ thống bao gồm:
- Cấu hình hệ thống.
- Giao thức truyền thông.
Cấu hình hệ thống ở đây được hiểu bao gồm cấu trúc liên kết của hệ
thống (Topology) - tổng hợp của các liên kết, cấu trúc của đường truyền
trao đổi thông tin (Bus) và các thiết bị được kết nối vào hệ thống.
- Cấu trúc Bus của hệ thống này theo kiểu mạch vòng (Ring).
- Topology trong hệ thống này có thể được hiểu là cách sắp xếp, tổ
chức về mặt vật lý của mạng, nhưng cũng có thể là cách sắp xếp logic của
nút mạng, cách định nghĩa về tổ chức logic các mối liên kết giữa các nút
mạng.
- Các thiết bị được kết nối vào hệ thống này bao gồm:
+ OI : là một PC-Computer có sử dụng các chương trình phần
mềm để giao tiếp với các thiết bị thông qua mạng.
+ GTW : là thiết bị được cài đặt phần mềm có chức năng liên kết
hệ thống mạng với hệ thống SCADA.
