Sổ tay
HỆ THỐNG CHIẾU SÁNG – TÍN HIỆU
Giảng viên: Nguyễn Văn Nhu
Đơn vị công tác: Trường ĐH CN Giao thông vận tải
Điện thoại: 0975.910.620
Website: http://uttcar.com
Kü thuËt viªn chÈn ®o¸n-§iÖn 1 HÖ thèng chiÕu s¸ng
-1-
Kh¸i qu¸t Kh¸i qu¸t
1. Tæng quan
§Ìn sö dông trªn xe ®@îc ph©n lo¹i theo môc ®Ých: ChiÕu s¸ng, tÝn hiÖu
vµ th«ng b¸o. VÝ dô c¸c ®Ìn pha ë ®Çu xe ®@îc dïng ®Ó chiÕu s¸ng khi
®i vµo ban ®ªm, c¸c ®Ìn xinhan ®Ó b¸o cho c¸c xe kh¸c còng nh@ ng@êi
®i bé vµ c¸c ®Ìn hËu ë ®u«i xe ®Ó th«ng b¸o vÞ trÝ cña xe.
Ngoµi hÖ thèng chiÕu s¸ng nãi chung, xe cßn ®@îc trang bÞ c¸c hÖ thèng
cã c¸c chøc n¨ng kh¸c nhau tuú theo tõng khu vùc vµ lo¹i xe.
2. HÖ thèng chiÕu s¸ng

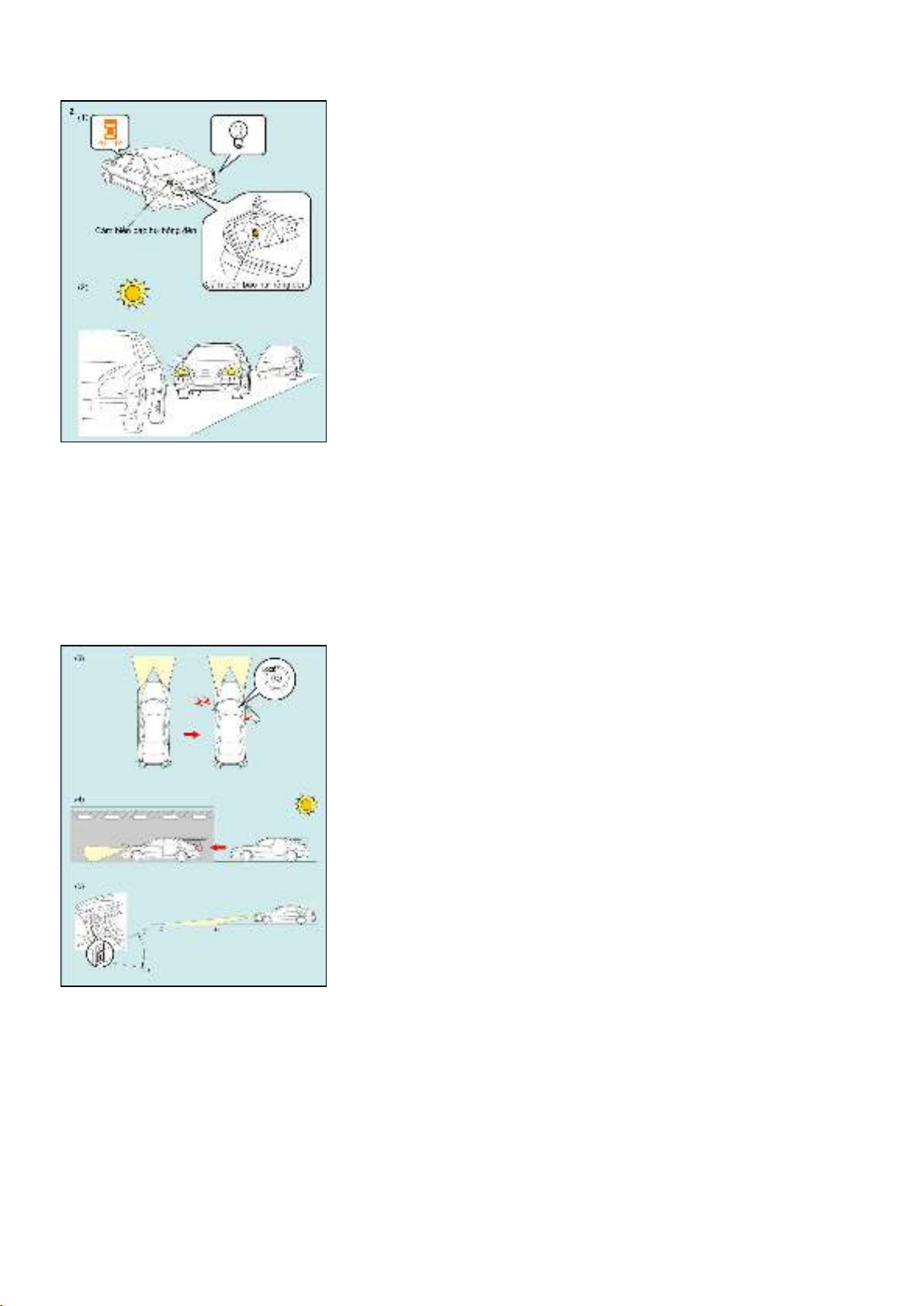

(1) HÖ thèng c¶nh b¸o ®Ìn phÝa sau
Ng@êi l¸i kh«ng thÓ nhËn ra ®@îc c¸c ®Ìn hËu, ®Ìn phanh bÞ ch¸y.
HÖ thèng c¶nh b¸o ®Ìn phÝa sau th«ng b¸o cho ng@êi l¸i biÕt c¸c bãng
®Ìn hËu bÞ ch¸y nhê mét ®Ìn c¶nh b¸o trªn bng ®ång hå t¸p l« khi c¸c
bãng ®Ìn ch¼ng h¹n nh@ ®Ìn hËu hoÆc ®Ìn phanh bÞ ch¸y.
HÖ thèng nµy ®@îc ®iÒu khiÓn bëi c¶m biÕn b¸o h@ háng ®Ìn vµ th@êng
®@îc l¾p trong khoang hµnh lý.
R¬le b¸o h@ háng ®Ìn x¸c ®Þnh t×nh tr¹ng ®Ìn bÞ ch¸y b»ng c¸ch so s¸nh
c¸c ®iÖn ¸p khi ®Ìn ho¹t ®éng b×nh th@êng hoÆc khi bÞ hë m¹ch.
(2) HÖ thèng DRL (®Ìn ch¹y ban ngµy)
ë hÖ thèng nµy, chØ cã ®Ìn pha hoÆc c c¸c ®Ìn pha vµ ®Ìn hËu tù ®éng
bËt s¸ng khi ®éng c¬ næ m¸y ë ban ngµy, do ®ã c¸c xe kh¸c cã thÓ nh×n
thÊy.
ë mét sè n@íc v× lý do an toµn luËt qui ®Þnh b¾t buéc phi cã hÖ thèng
nµy trªn xe.
Tuæi thä cña bãng ®Ìn sÏ bÞ rót ng¾n nÕu ®Ìn bËt liªn tôc víi c@êng ®é
s¸ng nh@ ban ®ªm. §Ó n©ng cao tuæi thä cña ®Ìn m¹ch ®iÖn ®@îc thiÕt
kÕ sao cho c@êng ®é s¸ng cña ®Ìn gi¶m ®i khi hÖ thèng DRL ho¹t ®éng.
(1/3)
3) HÖ thèng chu«ng nh¾c nhë bËt ®Ìn/hÖ thèng tù ®éng t¾t ®Ìn
C¸c ®Ìn pha vµ ®Ìn hËu tiÕp tôc ®@îc bËt s¸ng ngay c khi kho¸ ®iÖn ë vÞ trÝ
“LOCK” trong khi c«ng t¾c ®iÒu khiÓn ®Ìn ë vÞ trÝ ON. Môc ®Ých cña hÖ thèng
nµy lµ ®Ó ng¨n kh«ng cho ¾c qui khái bÞ phãng hÕt ®iÖn do ng@êi l¸i quªn
kh«ng t¾t ®Ìn pha vµ ®Ìn hËu. Khi cöa xe phÝa ng@êi l¸i ®@îc më ra vµ kho¸
®iÖn ®ang ë vÞ trÝ “LOCK “ hoÆc “ACC” hay kh«ng cã ch×a trong æ kho¸ ®iÖn,
th× hÖ thèng nµy sÏ th«ng b¸o cho ng@êi l¸i biÕt r»ng ®Ìn vÉn ®ang ë tr¹ng
th¸i bËt b»ng chu«ng b¸o hoÆc sÏ tù ®éng t¾t c¸c ®Ìn.
HÖ thèng th«ng b¸o b»ng tiÕng kªu ®@îc gäi lµ hÖ thèng chu«ng nh¾c nhë
c¶nh b¸o ®Ìn b»ng tiÕng chu«ng vµ hÖ thèng tù ®éng t¾t ®Ìn pha ®@îc gäi
lµ hÖ thèng t¾t ®Ìn tù ®éng.
(4) HÖ thèng ®iÒu khiÓn ®Ìn tù ®éng
Khi trêi tèi cÇn ph¶i bËt ®Ìn pha, th@êng ng@êi l¸i chØ ph¶i bËt c«ng t¾c ®iÒu
khiÓn ®Ìn.
ë hÖ thèng nµy, khi c«ng t¾c ®iÒu khiÓn ®Ìn ë vÞ trÝ “AUTO”, th× cm biÕn
®iÒu khiÓn ®Ìn tù ®éng sÏ x¸c ®Þnh møc ®é ¸nh s¸ng vµ hÖ thèng sÏ tù ®éng
bËt ®Ìn pha khi trêi tèi.
C¶m biÕn ®iÒu khiÓn ®Ìn tù ®éng ®@îc ®Æt ë ®Çu trªn cña b¶ng t¸p l«.
Mét sè xe kh«ng cã vÞ trÝ AUTO ë c«ng t¾c ®iÒu khiÓn ®Ìn. Trong tr@êng hîp
nµy, hÖ thèng ®iÒu khiÓn ®Ìn tù ®éng ho¹t ®éng khi ë vÞ trÝ OFF.
(5) HÖ thèng ®iÒu khiÓn gãc ®é chiÕu s¸ng ®Ìn pha
Xe bÞ nghiªng ®i tuú theo ®iÒu kiÖn chÊt ti (sè l@îng hµnh kh¸ch hoÆc l@îng
hµnh lý). §ã lµ lý do t¹i sao ®Ìn pha lµm lo¸ m¾t tµi xÕ cña c¸c xe ®èi diÖn.
ë hÖ thèng nµy, viÖc vÆn c«ng t¾c ®iÒu khiÓn gãc chiÕu s¸ng ®Ìn pha sÏ
®iÒu chØnh ®@îc gãc ®Ìn pha theo ph@¬ng th¼ng ®øng.
Mét sè xe cã hÖ thèng ®iÒu khiÓn gãc ®é chiÕu s¸ng ®Ìn pha tù ®éng sÏ tù
®éng ®iÒu chØnh c¸c ®Ìn pha ®Ó ®¹t ®@îc gãc chiÕu s¸ng theo ph@¬ng
th¼ng ®øng tèi @u.
(2/3)
Kü thuËt viªn chÈn ®o¸n-§iÖn 1 HÖ thèng chiÕu s¸ng
-2-
Kh¸i qu¸t Kh¸i qu¸t

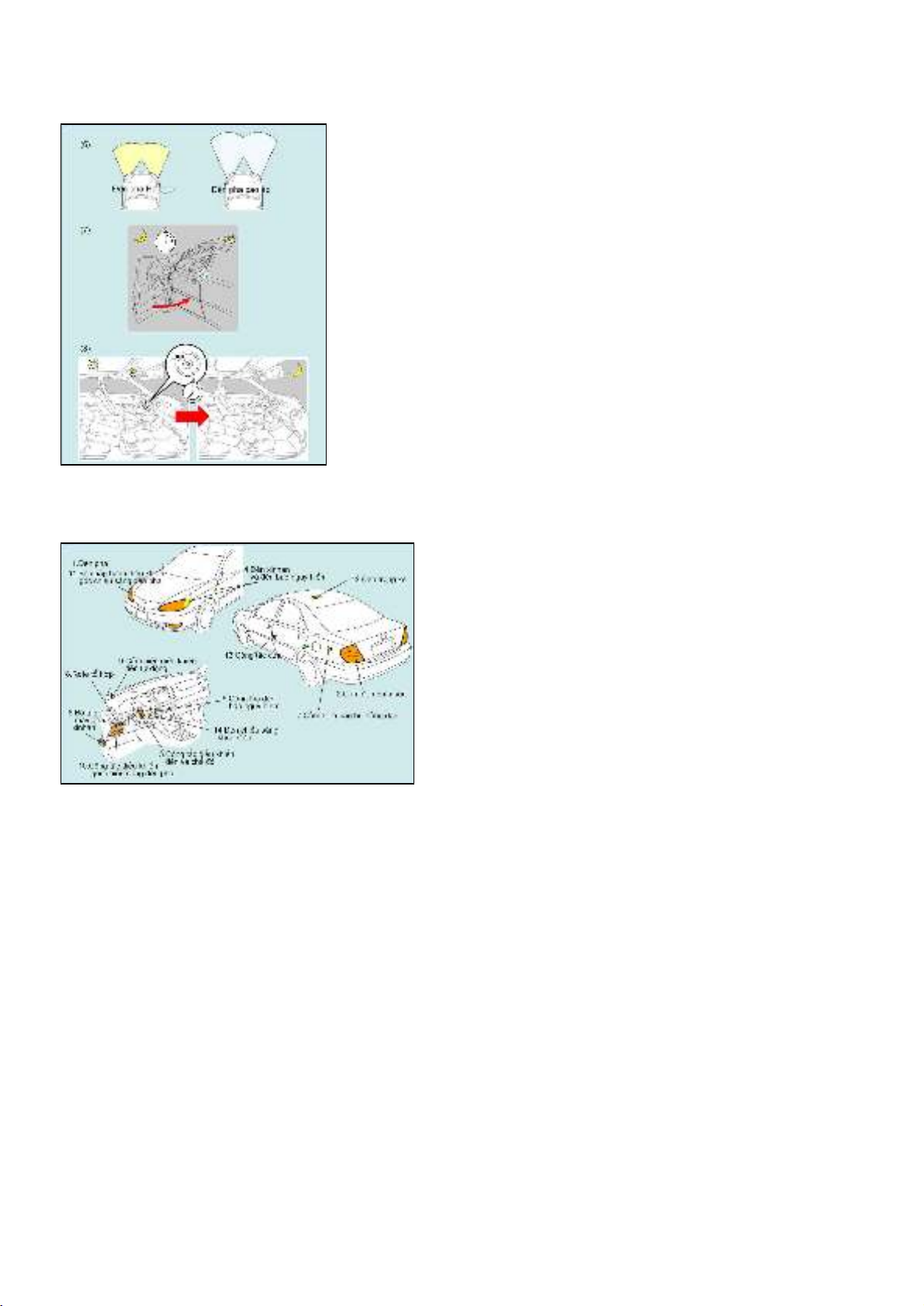

(6) HÖ thèng ®Ìn pha phãng ®iÖn
C¸c bãng ®Ìn pha phãng ®iÖn, phãng ®iÖn qua khÝ Xenon cho ¸nh s¸ng
tr¾ng vµ vïng chiÕu s¸ng réng h¬n so víi khÝ halogen. Tuæi thä cña bãng
®Ìn còng dµi h¬n lµ mét trong nh÷ng ®Æc ®iÓm cña ®Ìn pha phãng ®iÖn.
(7) HÖ thèng chiÕu s¸ng khi vµo xe
Vµo ban ®ªm rÊt khã nh×n æ kho¸ ®iÖn hoÆc khu vùc sµn xe trong bãng
tèi cña cabin. HÖ thèng nµy sÏ bËt ®Ìn chiÕu s¸ng khu vùc æ kho¸ ®iÖn
hoÆc c¸c ®Ìn trong xe víi mét thêi gian nhÊt ®Þnh sau khi ®· ®ãng c¸c
cöa xe, lµm cho viÖc tra ch×a kho¸ vµo æ kho¸ ®iÖn hoÆc thùc hiÖn c¸c
thao t¸c b»ng ch©n ®@îc dÔ dµng h¬n (chØ khi c«ng t¾c ®Ìn trÇn ë vÞ trÝ
DOOR).
Thêi gian chiÕu s¸ng thay ®æi tuú thuéc vµo kiÓu xe.
(8) HÖ thèng nh¾c nhë ®Ìn trong xe
NÕu ®Ó c¸c ®Ìn trong xe s¸ng liªn tôc sÏ lµm cho ¾c qui sÏ phãng hÕt
®iÖn. §Ó ng¨n ngõa hiÖn t@îng nµy. HÖ thèng nµy tù ®éng t¾t ®Ìn trong
xe (gåm c ®Ìn trÇn vµ ®Ìn chiÕu s¸ng æ kho¸ ®iÖn) sau mét thêi gian
nhÊt ®Þnh ®Ó ®Ìn s¸ng vµ cöa xe hÐ më khi kho¸ ®iÖn ë vÞ trÝ “LOCK”
hoÆc khi ch×a kho¸ ®iÖn kh«ng ®@îc tra vµo æ kho¸.
(3/3)
C¸c bé phËn VÞ trÝ
HÖ thèng chiÕu s¸ng cã c¸c bé phËn sau ®©y:
1. §Ìn pha/®Ìn pha lo¹i phãng ®iÖn
(ECU ®iÒu khiÓn ®Ìn pha phãng ®iÖn)
(§Ìn s@¬ng mï phÝa tr@íc)
2. Côm ®Ìn phÝa sau
(§Ìn s@¬ng mï phÝa sau)
3. C«ng t¾c ®iÒu khiÓn ®Ìn vµ ®é s¸ng
(C«ng t¾c ®Ìn xinhan, c«ng t¾c ®Ìn s@¬ng mï phÝa
tr@íc/phÝa sau)
4. §Ìn xinhan vµ ®Ìn b¸o nguy hiÓm
5. C«ng t¾c ®Ìn b¸o nguy hiÓm
6. Bé nhÊp nh¸y ®Ìn xinhan
7. C¶m biÕn b¸o h@ háng ®Ìn
8. R¬ le tæ hîp
9. C¶m biÕn ®iÒu khiÓn ®Ìn tù ®éng
10. C«ng t¾c ®iÒu khiÓn gãc chiÕu s¸ng ®Ìn pha
11. Bé chÊp hµnh ®iÒu khiÓn gãc chiÕu s¸ng ®Ìn pha
12. §Ìn trong xe
13. C«ng t¾c cöa
14. §Ìn chiÕu s¸ng kho¸ ®iÖn.
(3/3)
Kü thuËt viªn chÈn ®o¸n-§iÖn 1 HÖ thèng chiÕu s¸ng
-3-
§Ìn pha vµ ®Ìn hËu HÖ thèng ®Ìn pha vµ ®Ìn hËu

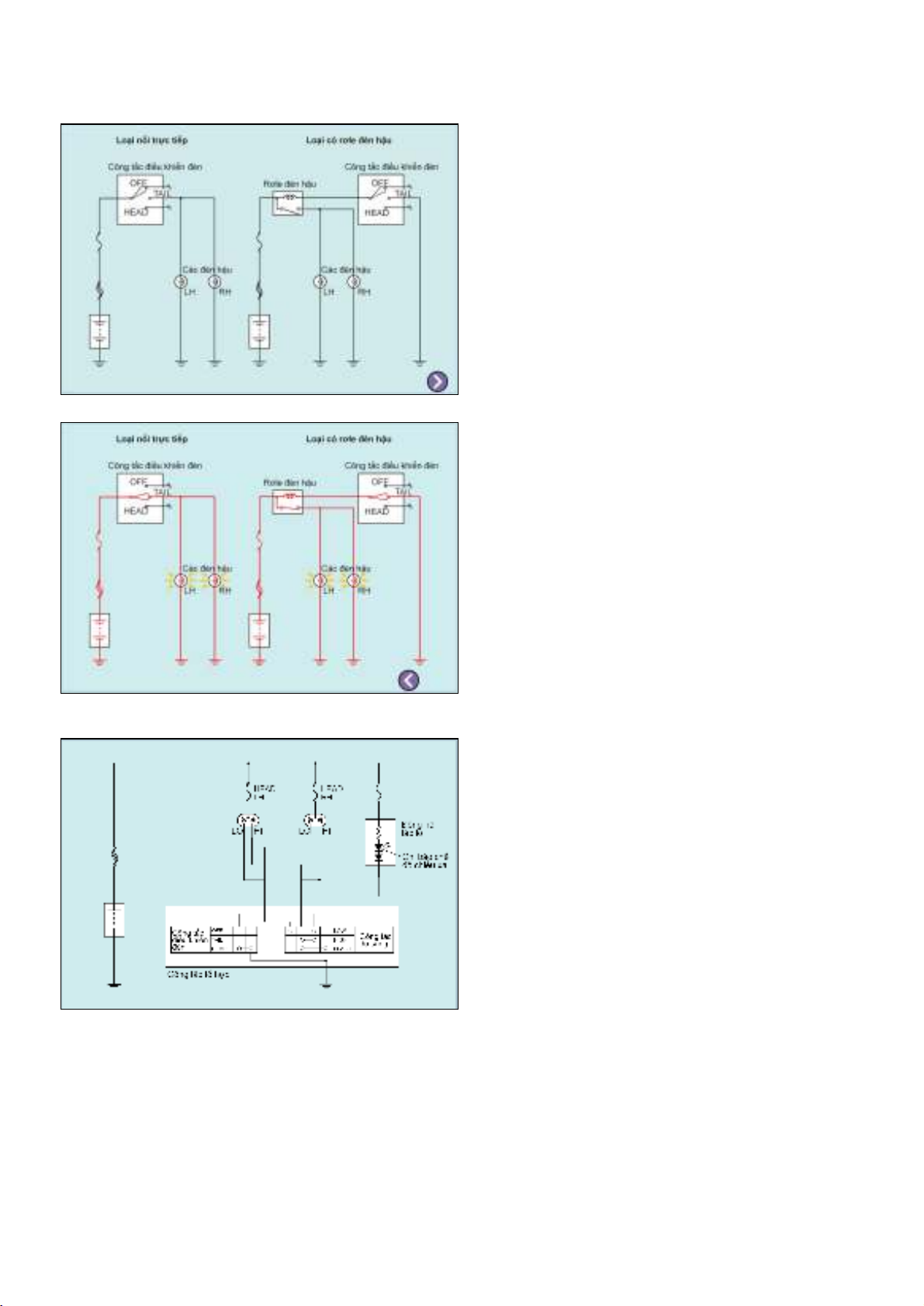

1. HÖ thèng ®Ìn hËu
Cã hai lo¹i hÖ thèng ®Ìn hËu: lo¹i ®Ìn hËu ®@îc nèi
trùc tiÕp vµo c«ng t¾c ®iÒu khiÓn ®Ìn vµ lo¹i cã r¬le
®Ìn hËu.
(1) Lo¹i nèi trùc tiÕp
Khi c«ng t¾c ®iÒu khiÓn ®Ìn ®@îc vÆn vÒ vÞ trÝ “TAIL”,
th× c¸c ®Ìn hËu bËt s¸ng.
(2) Lo¹i cã r¬le ®Ìn hËu
Khi c«ng t¾c ®iÒu khiÓn ®Ìn vÆn vÒ vÞ trÝ “TAIL”, th×
dßng ®iÖn ®i vµo phÝa cuén d©y cña r¬ le ®Ìn hËu.
R¬le ®Ìn hËu ®@îc bËt lªn vµ ®Ìn s¸ng.
Tham kh¶o:
Mét sè xe cã hÖ thèng ®Ìn hËu ®@îc trang bÞ chØ b¸o
®Ìn hËu.
(1/13)
2. HÖ thèng ®Ìn pha
Cã hai lo¹i hÖ thèng ®Ìn pha kh¸c nhau tuú theo
chóng cã thiÕt bÞ ®iÖn nh@ r¬le ®Ìn pha vµ r¬le ®iÒu
chØnh ®é s¸ng. Nh×n chung khi c«ng t¾c ®iÒu chØnh
®é s¸ng ë vÞ trÝ “FLASH”, th× m¹ch ®iÖn ®@îc cÊu t¹o
®Ó bËt s¸ng c¸c ®Ìn ngay c¶ khi c«ng t¾c ®iÒu khiÓn
®Ìn ë vÞ trÝ OFF.
(2/13)
