HỆ THỐNG PHUN XĂNG ĐIỆN TỬ
-1-
EFI (Phun nhiªn liÖu ®iÖn tö) M« t¶
HÖ thèng EFI sö dông c¸c c¶m biÕn kh¸c nhau
®Ó ph¸t hiÖn t×nh tr¹ng cña ®éng c¬ vµ ®iÒu
kiÖn ch¹y cña xe. Vµ ECU ®éng c¬ tÝnh to¸n
lOîng phun nhiªn liÖu tèi Ou vµ lµm cho c¸c vßi
phun phun nhiªn liÖu.
H×nh vÏ nµy thÓ hiÖn kÕt cÊu c¬ b¶n cña EFI.
· ECU ®éng c¬
ECU nµy tÝnh thêi gian phun nhiªn liÖu tèi
Ou dùa vµo c¸c tÝn hiÖu tõ c¸c c¶m biÕn.
· C¶m biÕn l=u l=îng khÝ n¹p hoÆc c¶m
biÕn ¸p suÊt ®=êng èng n¹p
C¶m biÕn nµy ph¸t hiÖn khèi lOîng kh«ng
khÝ n¹p hoÆc ¸p suÊt cña èng n¹p.
· C¶m biÕn vÞ trÝ trôc khuûu
C¶m biÕn nµy ph¸t hiÖn gãc quay trôc
khuûu vµ tèc ®é cña ®éng c¬.
· C¶m biÕn vÞ trÝ trôc cam
C¶m biÕn nµy ph¸t hiÖn gãc quay chuÈn vµ
thêi ®iÓm cña trôc cam.
· C¶m biÕn nhiÖt ®é n=íc
C¶m biÕn nµy ph¸t hiÖn nhiÖt ®é cña nOíc
lµm m¸t.
· C¶m biÕn vÞ trÝ b=ím ga
C¶m biÕn nµy ph¸t hiÖn gãc më cña bOím
ga.
· C¶m biÕn oxy
C¶m biÕn nµy ph¸t hiÖn nång ®é cña oxy
trong khÝ x¶.
(1/1)
C¸c lo¹i EFI
Cã hai lo¹i hÖ thèng EFI ®Oîc ph©n lo¹i theo
phO¬ng ph¸p ph¸t hiÖn lOîng kh«ng khÝ n¹p.
1. L-EFI (Lo¹i ®iÒu khiÓn l=u l=îng kh«ng
khÝ)
Lo¹i nµy sö dông mét c¶m biÕn lOu lOîng
khÝ n¹p ®Ó ph¸t hiÖn lOîng kh«ng khÝ ch¹y
vµo ®Oêng èng n¹p.
Cã hai phO¬ng ph¸p ph¸t hiÖn: Mét lo¹i trùc
tiÕp ®o khèi kh«ng khÝ n¹p, vµ mét lo¹i thùc
hiÖn c¸c hiÖu chØnh dùa vµo thÓ tÝch kh«ng
khÝ.
2. D-EFI (Lo¹i ®iÒu khiÓn ¸p suÊt ®=êng
èng n¹p)
Lo¹i nµy ®o ¸p suÊt trong ®Oêng èng n¹p ®Ó
ph¸t hiÖn lOîng kh«ng khÝ n¹p theo tû träng
cña kh«ng khÝ n¹p.
(1/1)
-2-
HÖ thèng nhiªn liÖu M« t¶
Nhiªn liÖu ®Oîc lÊy tõ b×nh nhiªn liÖu b»ng b¬m
nhiªn liÖu vµ ®Oîc phun dOíi ¸p suÊt bëi vßi
phun.
¸p suÊt nhiªn liÖu trong ®Oêng èng nhiªn liÖu
ph¶i ®Oîc ®iÒu chØnh ®Ó duy tr× viÖc phun nhiªn
liÖu æn ®Þnh b»ng bé ®iÒu ¸p vµ bé gi¶m rung
®éng.
C¸c bé phËn chÝnh
· B×nh nhiªn liÖu
· Côm b¬m nhiªn liÖu
· B¬m nhiªn liÖu
· LOíi läc cña b¬m nhiªn liÖu
· Bé läc nhiªn liÖu
· Bé ®iÒu ¸p
· èng ph©n phèi
· Vßi phun
· Bé gi¶m rung ®éng
(1/1)
B¬m nhiªn liÖu
B¬m nhiªn liÖu ®Oîc l¾p trong b×nh nhiªn liÖu
vµ ®Oîc kÕt hîp víi bé läc nhiªn liÖu, bé ®iÒu
¸p, bé ®o nhiªn liÖu, v.v... C¸nh b¬m ®Oîc m«
t¬ quay ®Ó nÐn nhiªn liÖu.
Van mét chiÒu ®ãng l¹i khi b¬m nhiªn liÖu dõng
®Ó duy tr× ¸p suÊt trong ®Oêng èng nhiªn liÖu
vµ lµm cho viÖc khëi ®éng ®éng c¬ dÔ dµng
h¬n.
NÕu kh«ng cã ¸p suÊt dO, dÔ x¶y ra hiÖn tOîng
kho¸ h¬i ë nhiÖt ®é cao, lµm cho viÖc khëi ®éng
l¹i khã kh¨n.
Van an toµn më ra khi ¸p suÊt ë phÝa cöa ra trë
nªn qu¸ cao, nh»m ng¨n chÆn ¸p suÊt nhiªn
liÖu trë nªn qu¸ cao nµy.
(1/1)
-3-

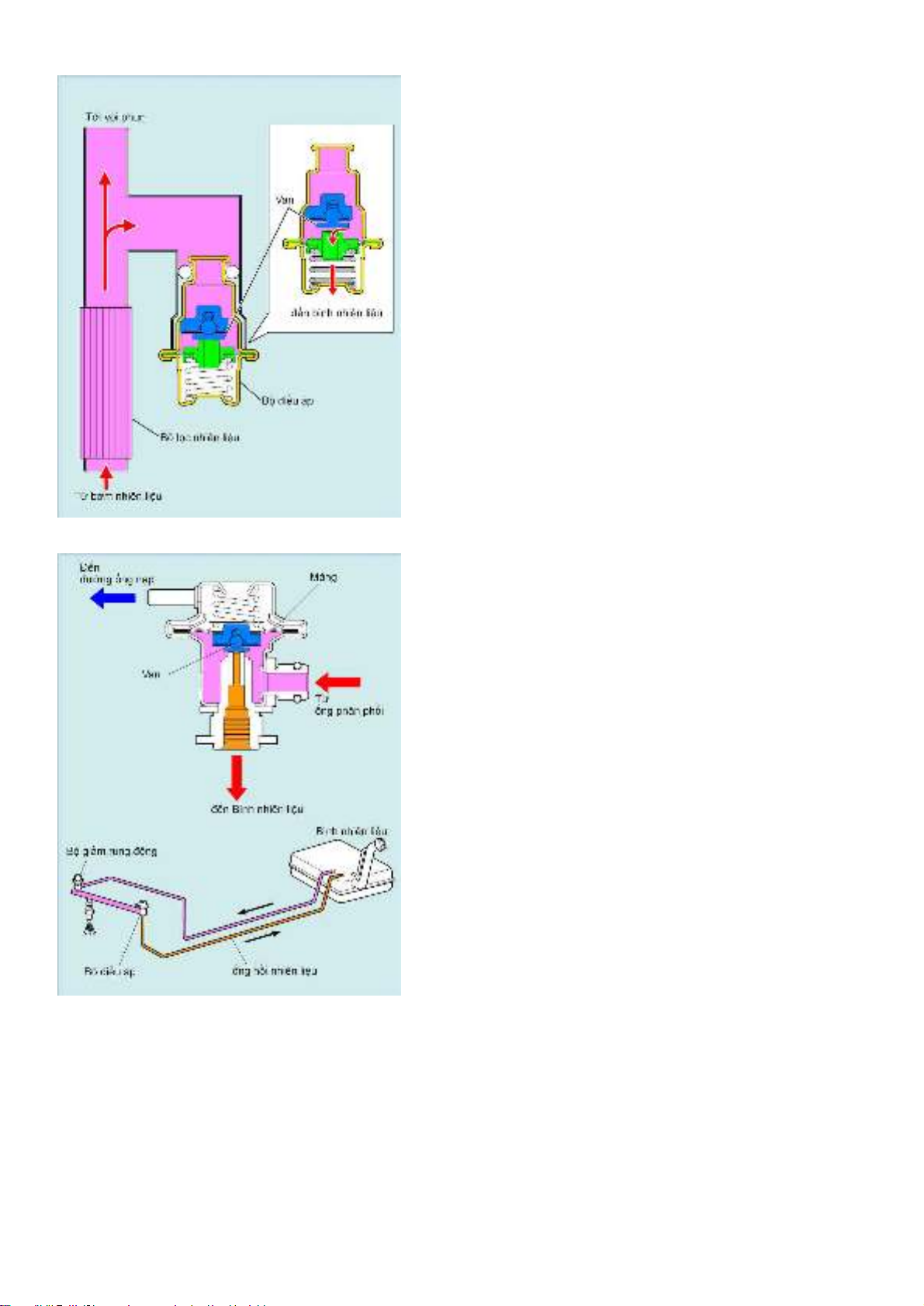

Bé ®iÒu ¸p
Bé ®iÒu ¸p nµy ®iÒu chØnh ¸p suÊt nhiªn liÖu vµo vßi phun ë
324 kPa (3,3 kgf/cm2). (C¸c gi¸ trÞ nµy cã thÓ thay ®æi tuú
theo kiÓu cña ®éng c¬).
Ngoµi ra, bé ®iÒu ¸p cßn duy tr× ¸p suÊt dO trong ®Oêng èng
nhiªn liÖu còng nhO c¸ch thøc duy tr× ë van mét chiÒu cña
b¬m nhiªn liÖu.
Cã hai lo¹i phO¬ng ph¸p ®iÒu chØnh nhiªn liÖu.
1. Lo¹i 1
Lo¹i nµy ®iÒu chØnh ¸p suÊt nhiªn liÖu ë mét ¸p suÊt
kh«ng thay ®æi.
Khi ¸p suÊt nhiªn liÖu vOît qu¸ lùc Ðp cña lß xo trong bé
®iÒu ¸p, van nµy më ra ®Ó tr¶ nhiªn liÖu trë vÒ b×nh nhiªn
liÖu vµ ®iÒu chØnh ¸p suÊt.
Gîi :
Lç phun cña vßi phun cã ®é ch©n kh«ng g©y ra bëi ch©n
kh«ng cña ®Oêng èng n¹p, nã hót nhiªn liÖu ra.
§é ch©n kh«ng nµy lu«n lu«n thay ®æi tuú theo c¸c t×nh
tr¹ng cña ®éng c¬. V× vËy, ®èi víi lo¹i nµy ECU ®éng c¬
tÝnh to¸n lOîng phun nhiªn liÖu trong th
êi gian phun theo
sù thay ®æi cña ®é ch©n kh«ng trong ®Oêng èng n¹p ®Ó
®¶m b¶o cho vßi phun phun nhiªn liÖu thÝch hîp.
(1/2)
2. Lo¹i 2
Lo¹i nµy cã èng ph©n phèi liªn tôc ®iÒu chØnh ¸p suÊt
nhiªn liÖu ®Ó gi÷ cho ¸p suÊt nhiªn liÖu cao h¬n ¸p suÊt
®Oîc x¸c ®Þnh tõ ¸p suÊt ®Oêng èng n¹p.
Ho¹t ®éng c¬ b¶n còng gièng nhO lo¹i 1, nhOng ®é ch©n
kh«ng cña ®Oêng èng n¹p ®Oîc ®Æt vµo buång trªn cña
mµng ch¾n, ¸p suÊt nhiªn liÖu ®Oîc ®iÒu chØnh b»ng
c¸ch thay ®æi ¸p suÊt nhiªn liÖu khi van më ra theo ®é
ch©n kh«ng cña ®Oêng èng n¹p.
Nhiªn liÖu ®Oîc tr¶ vÒ b×nh nhiªn liÖu qua èng håi nhiªn
liÖu.
Gîi ý:
Lç phun cña vßi phun cã ®é ch©n kh«ng g©y ra bëi ch©n
kh«ng cña ®Oêng èng n¹p, nã hót nhiªn liÖu ra.
§é ch©n kh«ng nµy lu«n lu«n thay ®æi theo c¸c t×nh tr¹ng
cña ®éng c¬. Do ®ã, v× ¸p suÊt nhiªn liÖu cña lo¹i nµy
®Oîc ®iÒu chØnh liªn tôc b»ng ®é ch©n kh«ng cña ®Oêng
èng n¹p ®Ó duy tr× ¸p suÊt nhiªn liÖu cao h¬n ¸p suÊt ®Æt
trOíc ®Ó duy tr× mét lOîng phun ®· ®Æt trong thêi gian
phun.
(2/2)
