SỬ DỤNG LỆNH TOROIDIA BLEND...
TRONG PRO/ENGINEER WILDFIRE 5.0
Trình tự thực hiện:

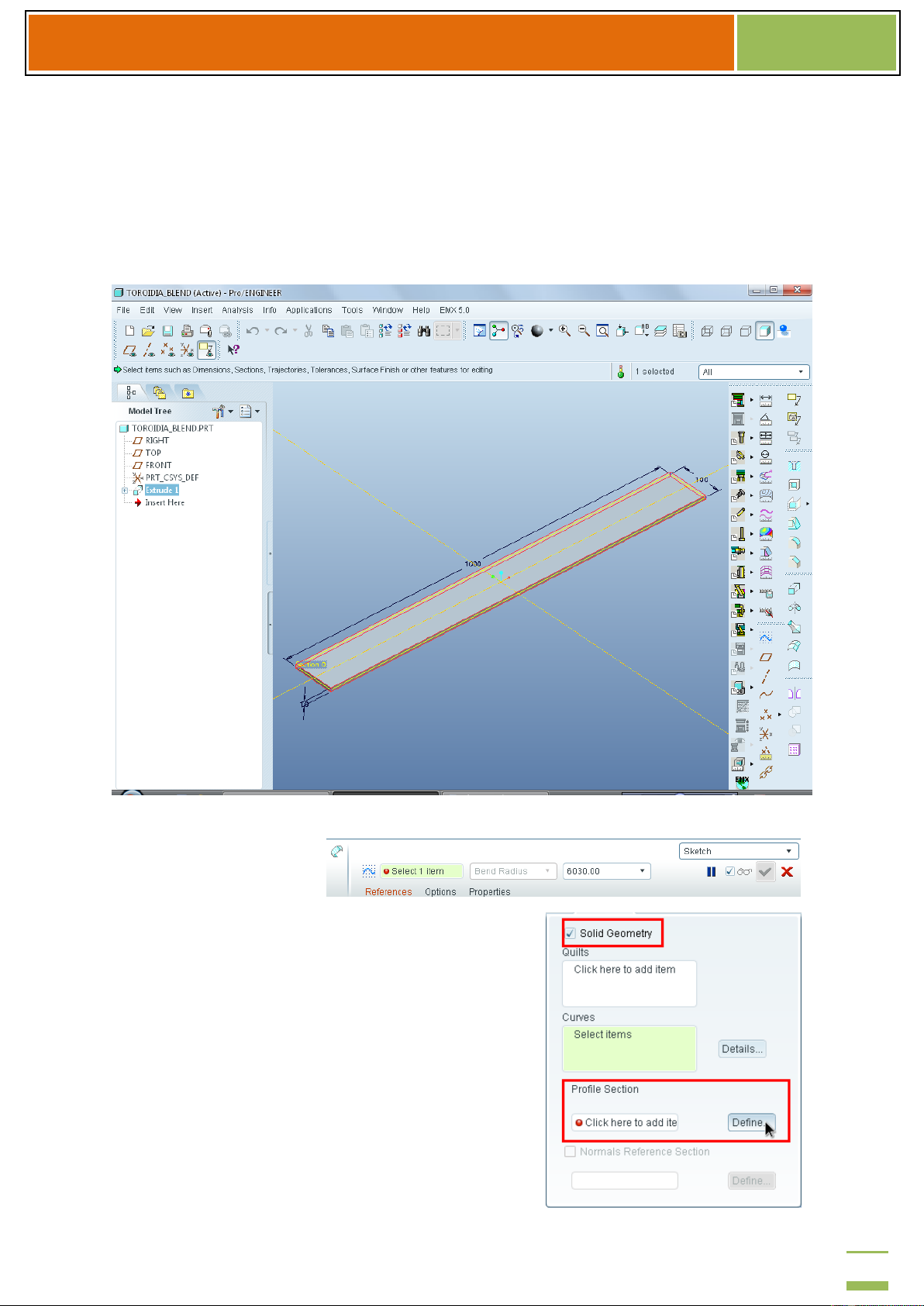

B1: Vẽ khối có kích thước 1000 x 100 x 10 (mm)
B2: Insert / Advanced / Toroidia Blend...
Xuật hiện hộp thoại
-Chọn References sổ hộp thoại
-Nhấn chọ vào Solid Geometry
-Tại khung Profile Section để vẽ tiết diện
uốn cong ta chọn Define...
-Pro/e yêu cầu ta chọn mặt phẳng vẽ phác
Ta chọn ở giữa khối và vẽ phác như
hình dưới
1
nguyendinhthangckm@gmail.com
Gv: Nguyễn Đình Thắng
2010

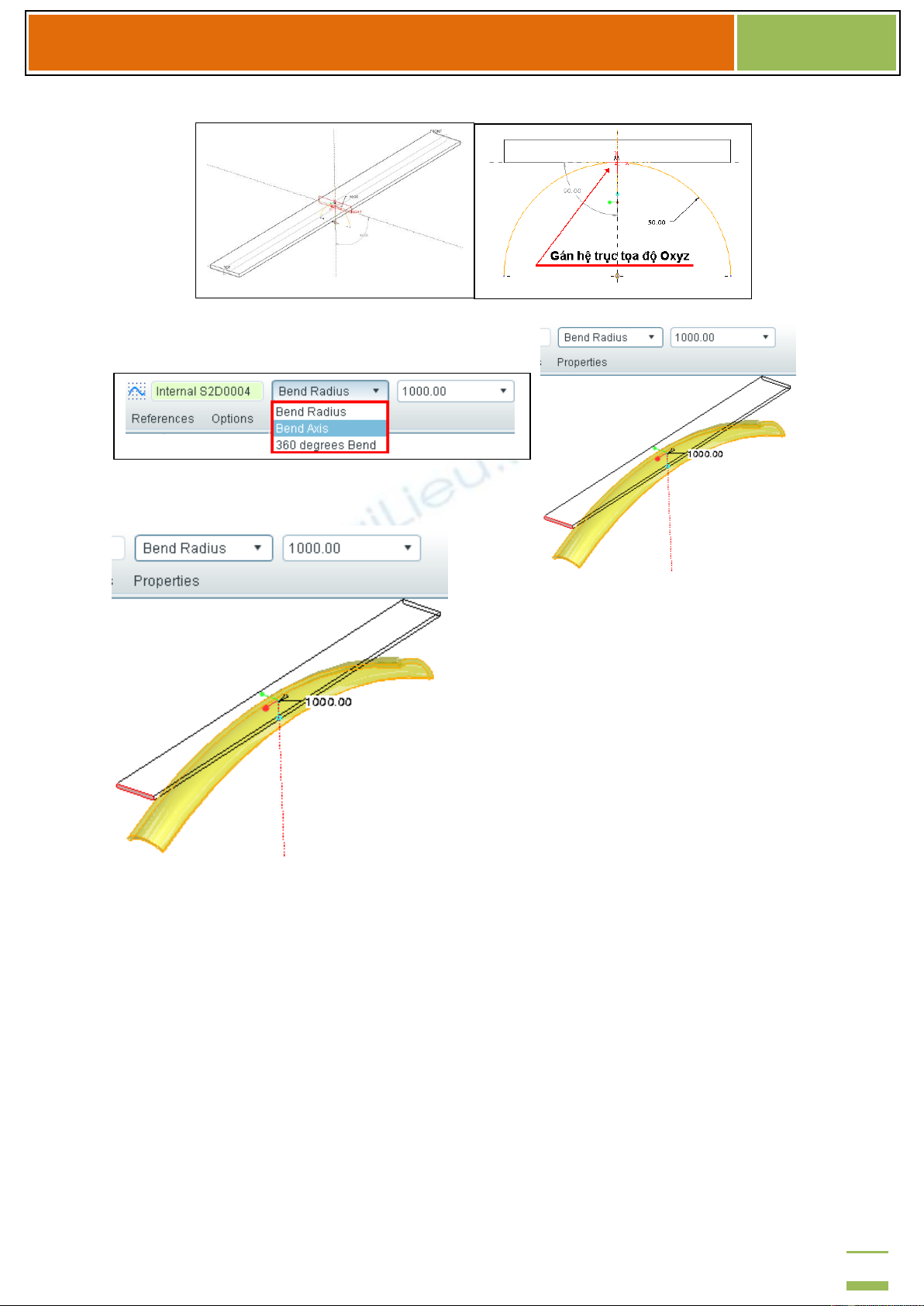

sau khi ta kết thúc vẽ phác ta được hình sau
với các lựa chọn cho Toroidia Blend
+Blend Radius : Nhập bán kính uốn
+Blend Axis : Uốn cung theo trục Axis
2
nguyendinhthangckm@gmail.com
Gv: Nguyễn Đình Thắng
2010

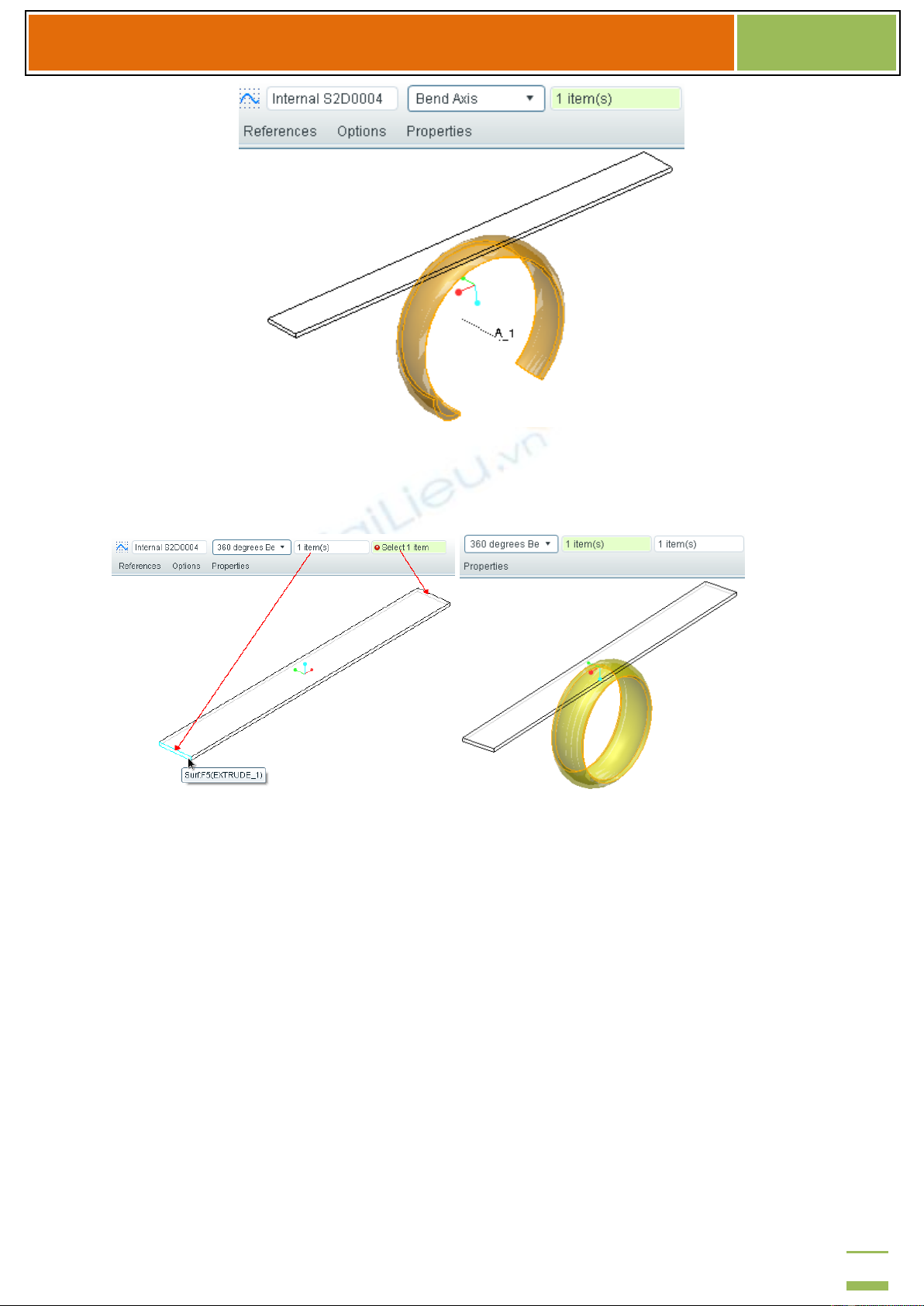

+360 degrees Blend: Thể tích uốn góc 360º
Khi đó ta chọn 2 mặt đầu
