BTS Ericsson - RBS2206
1. Một số đặc điểm cơ bản
- Loại thiết bị: công nghệ GSM, tủ indoor (dùng lắp đặt trong phòng kín),
dùng cho ô marco, hỗ trợ tối đa 12 TRX/1tủ.
- Mặc dù có kích thước tương đương với tủ RBS2202 nhưng có dung lượng
gấp đôi vì sử dụng bộ thu phát và bộ kết hợp kép (double capacity transceiver and
combiners).

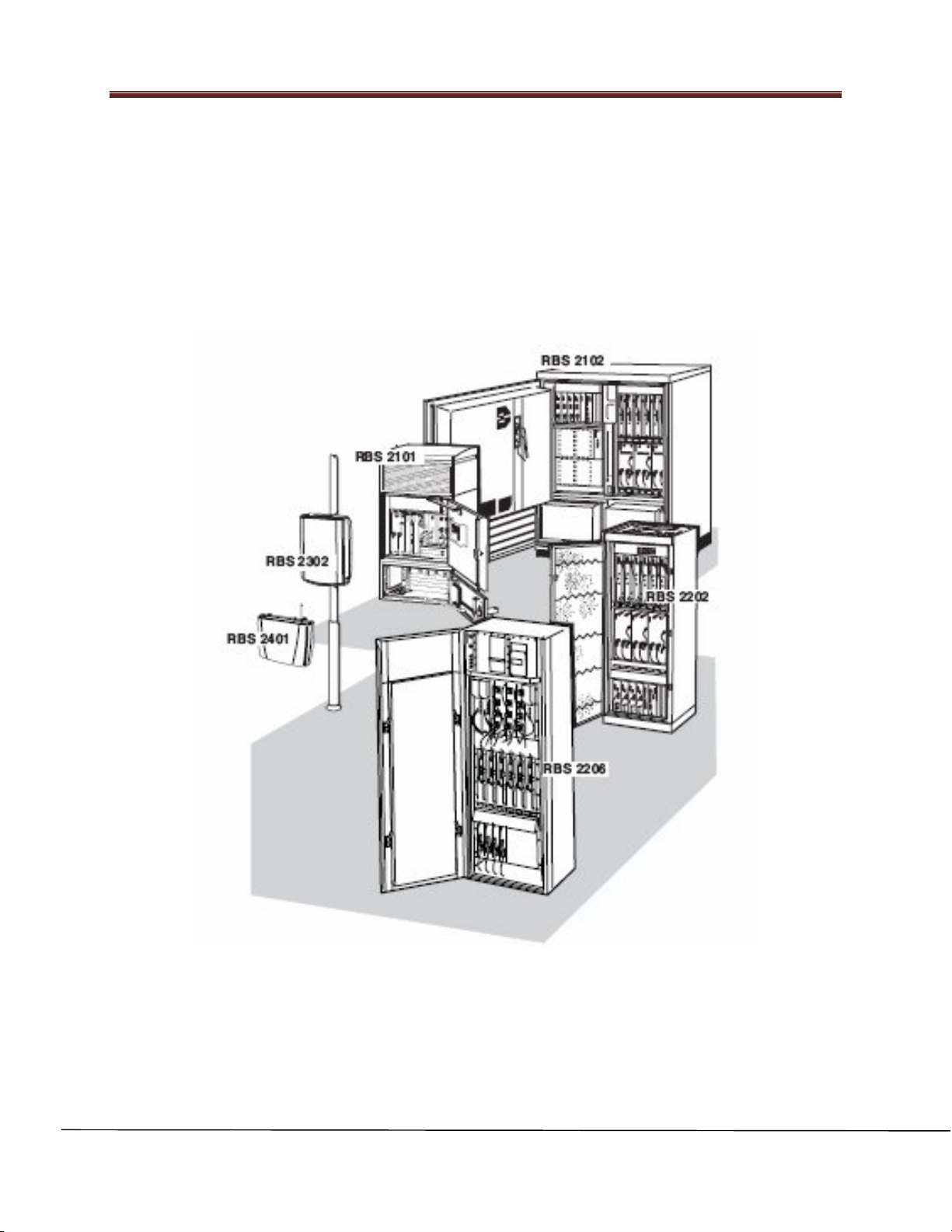

Hình 1. Dòng thiết bị RBS 2000
- Khối thu phát kép được ký hiệu là dTRU có cùng kích thước với TRU đơn
nhưng chứa tới 2 bộ thu phát (TRU = Transceiver Unit).
ANT JOINT STOCK COMPANY
TRAINING PURPOSES ONLY - THIS MANUAL WILL NOT BE UPDATE
- dTRU dùng trong tủ RBS2206 có khả năng hỗ trợ EDGE (công nghệ di
động thế hệ 2,5G tiếp theo của GPRS) đáp ứng giải pháp giao tiếp số liệu với tốc
độ cao. RBS 2206 có khả năng hỗ trợ EDGE trên cả 12 bộ thu phát.
- RBS2206 sử dụng 2 loại bộ kết hợp mới (combiner) rất linh hoạt, do đó 1 tủ
RBS2206 thể hoạt động với cấu hình 1 sector, 2 sector hoặc 3 sector, có thể sử
dụng kết hợp băng tần GSM900/1800, GSM800/1900 hay GSM800/1800.
+ Khi sử dụng bộ kết hợp lọc (filter combiner, ký hiệu: CDU-F) thì
RBS2206 hỗ trợ hoạt động một trong các cấu hình là 3x4 (4/4/4), 2x6 (6/6) và
1x12 (Omni12) sử dụng các băng tần GSM900 và 1800.
+ CDU-G combiner có thể được cấu hình theo 2 chế độ: chế độ dung lượng
và chế độ vùng phủ. Khi hoạt động ở chế độ vùng phủ, công suất tại đầu ra của nó
tăng lên 3,5 dB và rất hiệu quả với các site có vùng phủ sóng là nông thôn, ngoại ô
hoặc khi bắt đầu cung cấp dịch vụ cho một khu vực mới với chi phí thấp nhất. Để
hoạt động với cấu hình 4/4/4 ta phải sử dụng 3 khối CDU-G.
2. Cấu trúc tủ RBS 2206
1 tủ RBS 2206 bao gồm các khối sau:
-Đơn vị cấp nguồn PSU (power supply unit)
-Đơn vị chuyển mạch phân phối DXU (Distribution switch unit)
- Mô đun phân phối trong (Internal distribution module)
- Bộ thu phát kép dTRU (double transceiver unit)
- Bộ phận hoán chuyển cấu hình CXU (Configuration switch unit)
- Bộ phận phân phối và kết hợp CDU (Combiner and Distribution unit)
-Đơn vị đấu nối điện xoay chiều và một chiều ACCU/DCCU (AC or DC
connection unit)
- Khối điều khiển quạt FCU (Fan control unit)
- Bộ lọc điện một chiều (DC Filter)
ANT JOINT STOCK COMPANY
TRAINING PURPOSES ONLY - THIS MANUAL WILL NOT BE UPDATE
Hình 2. RBS2206
2.1. Khối cấp nguồn PSU
- PSU biến đổi điện áp của nguồn cấp sang điện áp tiêu chuẩn của hệ thống
là 24VDC.
- PSU có thể hoạt động theo cấu hình có dự phòng N+1 (N khối phục vụ và
1 khối dự phòng).
- Nếu sử dụng ắc quy dự phòng thì nên dùng thêm 1 PSU mở rộng để phục
vụ việc nạp ắc quy. Nếu RBS đã được gắn 1 PSU dự phòng rồi thì không cần thêm
PSU mở rộng để nạp accu.
- RBS 2206 có gắn thiết bị bảo vệ chống đột biến điện áp, tuy nhiên vẫn nên
lắp thêm 1 bộ lọc sét và chống đột biến điện áp bên ngoài.
2.2. Khối chuyển mạch phân phối DXU
- DXU cung cấp khả năng giao tiếp của hệ thống RBS2206 với các đường
truyền 2Mbit/s hoặc 1,5Mbit/s và cung cấp các kết nối theo từng khe thời gian tới
chính xác từng TRX.
ANT JOINT STOCK COMPANY
TRAINING PURPOSES ONLY - THIS MANUAL WILL NOT BE UPDATE
- DXU có nhiệm vụ tách tín hiệu mang thông tin đồng bộ hệ thống từ đường
truyền PCM và dùng tín hiệu này để kích hoạt bộ phận phát tín hiệu định thời
chuẩn cho RBS.
- DXU hỗ trợ tính năng ghép kênh lớp LAPD, chức năng hội tụ lớp LAPD
(LAPD concentration) và chức năng Multi Drop.
Hình 3. Khối DXU-21
- 1 tủ RBS 2206 có 1 khối DXU-21 với các đặc điểm sau:
+ Có 4 cổng truyền dẫn (cả E1 và T1)
+ Phần cứng sẵn sàng hỗ trợ chức năng EDGE trên cả 12 TRX
+ Hỗ trợ 1 mạng vô tuyến đồng bộ với sự trợ giúp của 1 giao diện để giao
tiếp với 1 bộ thu tín hiệu GPS (Hệ thống định vị toàn cầu) bên ngoài.
+ Hỗ trợ chức năng định vị di động với sự trợ giúp của 1 giao diện giao tiếp
với 1 bộ LMU bên ngoài.
+ Phần cứng sẵn sàng hỗ trợ tính năng bổ sung “site LAN” thông qua 1 bus
External O&M (EOM). Bus này được thiết kế theo tiêu chuẩn cổng Ethernet.
+ Hỗ trợ đồng bộ TG
+ Tích hợp chức năng ECU.
2.3. Mô đun phân phối trong IDM
IDM gồm 2 chức năng:
- Phân phối điện áp hệ thống 24VDC tới các bộ phận của tủ RBS và đóng
vai trò là 1 cầu chì với điện áp tải là 24VDC
- Có 1 điểm kết nối trên IDM để kết nối vòng xuyến ESD với thiết bị tiếp
đất về điện.
2.4. Khối thu phát kép dTRU
- Mỗi tủ RBS2206 có thể gắn tối đa 6 dTRU (tương đương với 12 TRX)
