TH C HÀNHỰ
L P B N V CHI TI T C A S N PH M C Ậ Ả Ẽ Ế Ủ Ả Ẩ Ơ
KHÍ
Đ N GI NƠ Ả
I IIN i dung th c hộ ự ành
-V tẽách chi ti t t b n v l p ế ừ ả ẽ ắ
ho c v t m u.ặ ậ ẫ
III, Các bước tiến hành
-Bước 1:chuẩn bị.

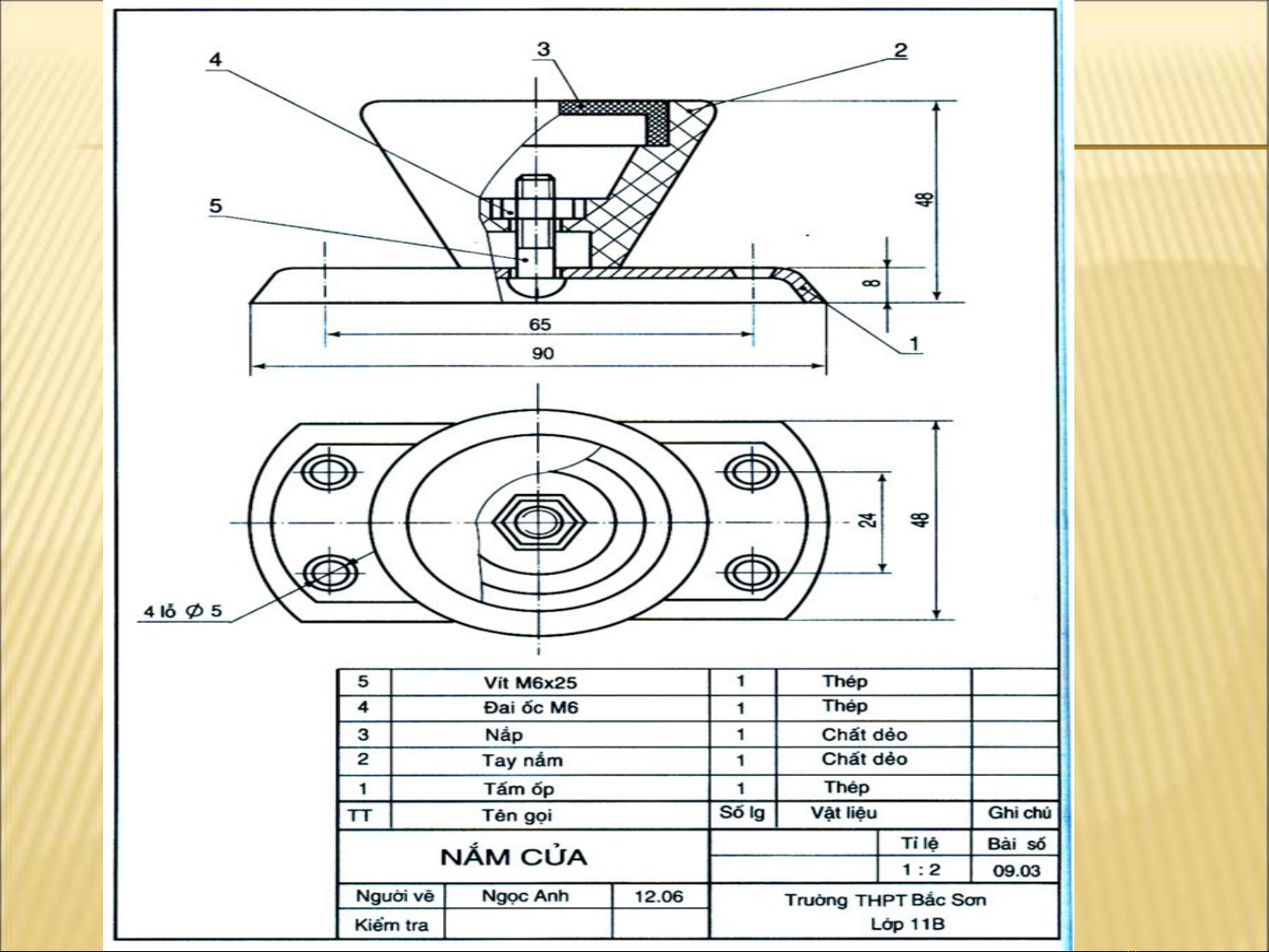

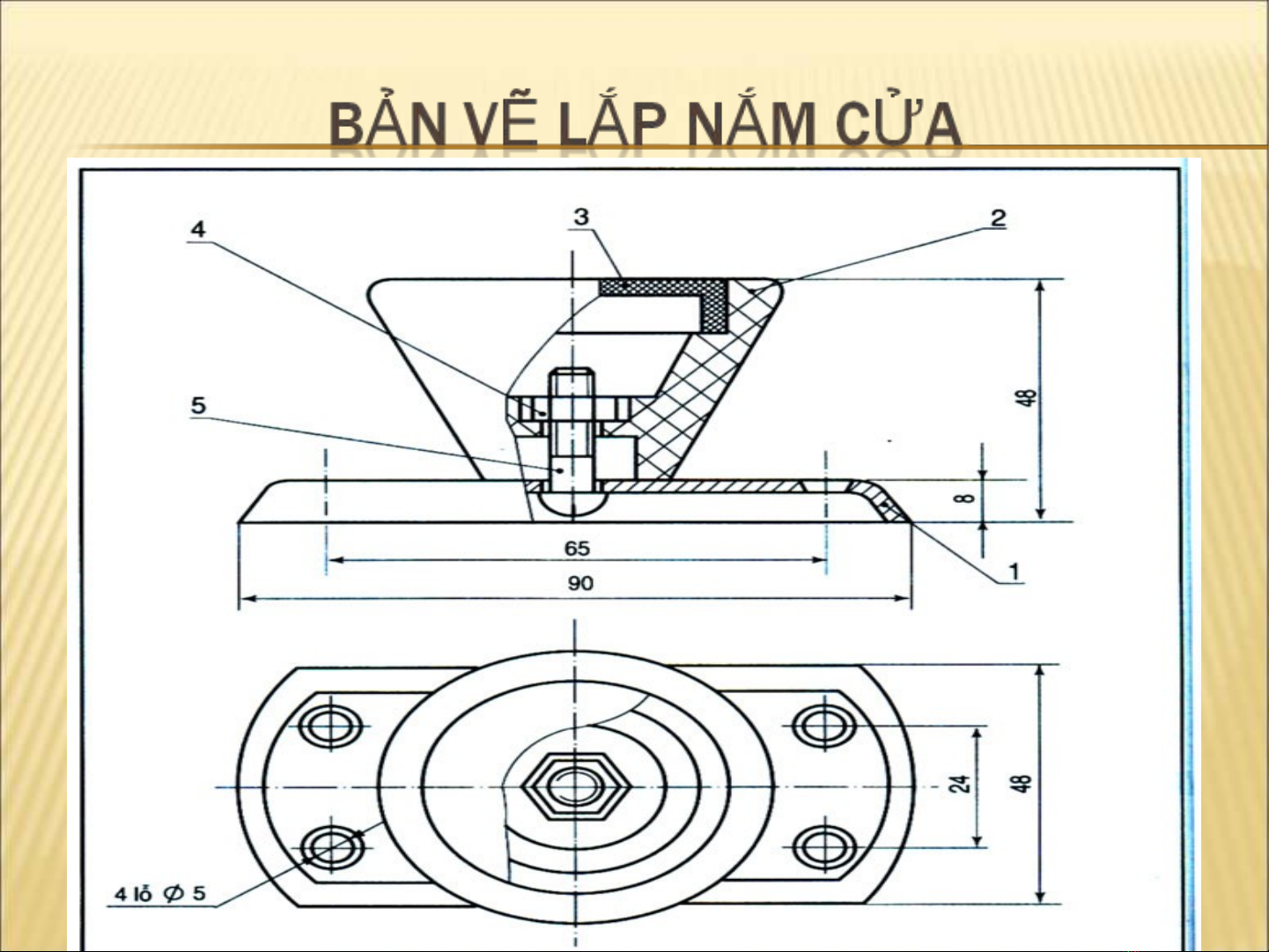

Đọc và phân tích bản vẽ lắp nắm cửa để hiểu rõ
hình dạng, kích thướcc công dụng của chi tiết.
-Bước 2: Lập bản vẽ chi tiết.
-Phân tích kết cấu, hình dạng chi tiết, chọn
phương án biểu diễn.
-Chọn hình chiếu chính thể hiện hình dạng đặc
trưng của chi tiết.
-Chọn hình cắt, mặt cắt sao cho thể hiên được rõ
hình dạng, cấu tạo của chi tiết.
-Ghi kích thước.
