IP Address là một số duy nhất được gán cho một thiết bị trong một mạng - các thiết bị này có thể là một máy tính, router, máy in mạng ( loại máy in có Card mạng ) .. vv... vv. Kiểu địa chỉ này gọi là Software Address - nó khác với kiểu địa chỉ Hardware Address - hay ta còn biết như kiểu MA C Address của Card mạng hay hard-code trong một số thiết bị mạng - Xin nói qua một tý về địa chỉ kiểu này - Mỗi nhà sản xuất Card mạng trên thế...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Training & Education Network

Training & Education Network 02 Bis Dinh Tien Hoang Street, Dakao Ward, District !, HCMC – Tel: (848) 824 4041 – Fax: (848) 824 4041 E-mail: training@athenavn.com – URL: www.athenavn.com BÀI THỰC HÀNH 01: CẤU HÌNH IP ADDRESS 1. Ip address là gì: IP Address là một số duy nhất được gán cho một thiết bị trong một mạng - các thiết bị này có thể là một máy tính, router, máy in mạng ( loại máy in có Card mạng ) .. vv... vv. - Kiểu địa chỉ này gọi là Software Address - nó khác với kiểu địa chỉ Hardware Address - hay ta còn biết như kiểu MA C Address của Card mạng hay hard-code trong một số thiết bị mạng - Xin nói qua một tý về địa chỉ kiểu này - Mỗi nhà sản xuất Card mạng trên thế giới trứơc khi sản xuất đều phải xin mua một lô địa chỉ MAC từ Int erNIC => mỗi địa chỉ MAC address là duy nhất trên thế giới và không bao giờ có hai địa chỉ này trùng nhau ở bất cứ đâu. IP Address là một số 32 Bit - và được chia thành 4 phần mỗi phần 8 Bit và ngăn cách nhau bởi dấu chấm (.). Có 3 cách để biểu diễn một địa chỉ IP : Dạng thập phân : 130.57.30. 56 Dạng nhị phân : 10000010. 00111001.00011110.00111000 Dạng Hecxa : 82 39 1E 38 Chúng ta thì thường sử dụng địa chỉ dưới dạng số thập phân, nhưng máy tính thì t hường sử dụng địa chi IP dưới dạng số nhị phân Một địa chỉ IP bao giờ cũng có hai phần là địa chỉ mạng ( Net work Address ) và địa chỉ máy ( Node Address ). Network Address(Netid) là một số duy nhất dùng để xác định một mạng. Mỗi máy tính trong một mạng bao giờ cũng có cùng một địa chỉ mạng.Trong một mạng LA N , để cho các máy tính có thể trao đổi dữ li ệu cho nhau thì các máy này phải có Net work address giống nhau.Ngược lại,network address khác nhau,thì các máy tính này không thể trao đổi dữ liệu cho nhau. Node Address(Hostid) là một số duy nhất đựơc gán cho một máy tính trong một mạng Ví dụ: Cho địa chỉ IP là: 192.168.2.17 subnet mask: 255.255.255.240 và IP là: 192.168.2.26 subnet mask là: 255.255.255.240.Hai địa chỉ này được gán cho 2 máy PC trong một mạng LA N.Hỏi hai máy PC này có thể PING thấy nhau không?(Lệnh PING là lệnh kiểm ra xem kết nối giữa hai máy PC này có OK không?) ` ` 192.168.1.140 255.255.255.0 192.168.1.133 255.255.255.0 Cách giải quyết: Để khẳng định 2 máy PC này có thể PING thấy nhau trong mạng LAN thì địa chỉ IP của 2 máyPC này phải có phần Net work address giống nhau. Subnet mask 255.255.255.240 của địa chỉ IP 192.168.2.26 có 28 bit 1.Do đó phần Netid của 192.168.1.26 chiếm 28 bit và phần hostid chiếm 4 bit.Do đó ,phần Netid và Hostid của 192.168.2.26 như sau: Netid=192.168.2.16 và hostid=0.0.0.10 Tương tư: 192.168.2.17 cũng có phần Net ID chiếm 28 bit và phần hostid chiếm 4 bit. Do đó,phần NetID và Hostid của 192.168. 2.17 như sau: Netid=192.168.2.16 và Hostid=0.0.0.1 Y O U’LL L O V E T H E W A Y W E M I N D Y O U R K N O W L E D G E

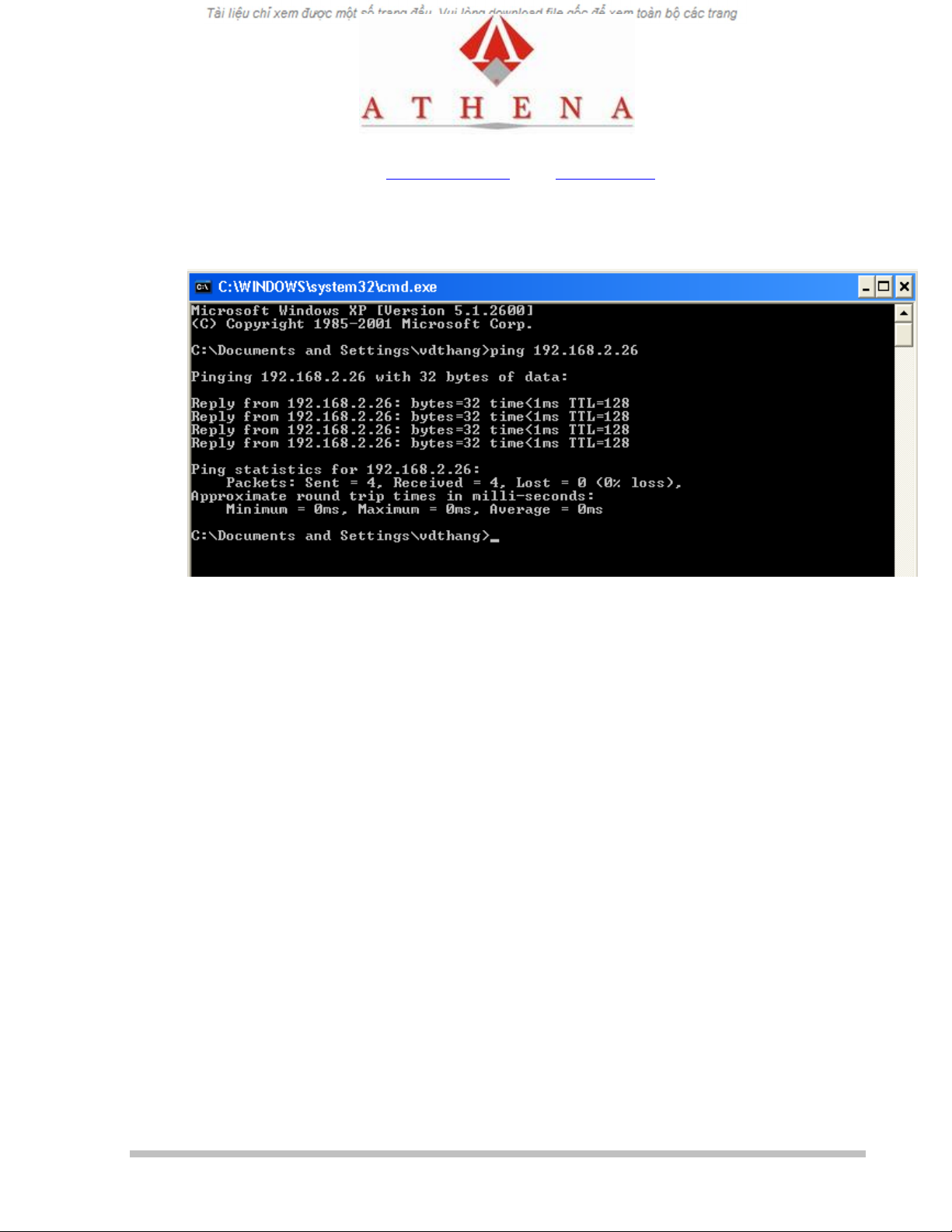

Training & Education Network 02 Bis Dinh Tien Hoang Street, Dakao Ward, District !, HCMC – Tel: (848) 824 4041 – Fax: (848) 824 4041 E-mail: training@athenavn.com – URL: www.athenavn.com Kết luận: Hai máy trên có địa chỉ IP có cùng Netid(Netid=192.168.2.16). Do đó,hai máy này có thể PING được với nhau. Từ máy 192.168.2.17 chúng ta PING 192.168.2.26.K ết quả Replyy From….: Kết nối OK. 2. Cách thức cấu hình IP address cho máy PC a. Bước 1:Click chuột phải vào My Network Place và chọn Properies Y O U’LL L O V E T H E W A Y W E M I N D Y O U R K N O W L E D G E
Training & Education Network 02 Bis Dinh Tien Hoang Street, Dakao Ward, District !, HCMC – Tel: (848) 824 4041 – Fax: (848) 824 4041 E-mail: training@athenavn.com – URL: www.athenavn.com b. Bước 2: Click chuột phải vào Local Area Connection và chọn Properties. Y O U’LL L O V E T H E W A Y W E M I N D Y O U R K N O W L E D G E
Training & Education Network 02 Bis Dinh Tien Hoang Street, Dakao Ward, District !, HCMC – Tel: (848) 824 4041 – Fax: (848) 824 4041 E-mail: training@athenavn.com – URL: www.athenavn.com c. Bước 3: Chọn Internet Protocol(TCP/IP).Sau đó click vào Properties d. Bước 4: Use the following IP address và gán địa chỉ IP và subnet address vào.Sau đó click vào OK.Khi đó,bạn đã hoàn thành việc cấu hình IP address cho máy PC .Thực hiện các lệnh PING để kiểm tra các kết nối. Y O U’LL L O V E T H E W A Y W E M I N D Y O U R K N O W L E D G E
Training & Education Network 02 Bis Dinh Tien Hoang Street, Dakao Ward, District !, HCMC – Tel: (848) 824 4041 – Fax: (848) 824 4041 E-mail: training@athenavn.com – URL: www.athenavn.com e. Bước 5: Các bạn học viên tiếp tục tìm hiểu vai trò,tác dụng của các mục : Default Gateway,Preferred DNS server,Akternate DNS server. Tại sao cần có những thông tin này?Nếu không có nhựng thông tin này thì máy PC có kết nối được trong mạng LAN không?có kết nối được Internet không? Y O U’LL L O V E T H E W A Y W E M I N D Y O U R K N O W L E D G E
