Bài 2: Khuôn lõi thép, ghép lõi máy biến áp trình bày 3 bước thực hiện sau: bước 1 chuẩn bị về lý thuyết liên quan và trình tự thực hiện, bước 2 chế tạo khuôn quấn (Khuôn quấn được chế tạo sẵn bằng nhựa hoặc chế tạo bằng bìa cứng có độ dày khoảng 1mm), bước 3 chế tạo khuôn lõi và má ốp. Mời bạn đọc cùng tham khảo.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài 2: Khuôn lõi thép, ghép lõi máy biến áp

Bài 2. Khuôn lõi thép, ghép lõi máy biến áp (4 giờ) Bước 1. Chuẩn bị a. Lý thuyết liên quan Phân loại và công dụng * Phân loại: + Theo công dụng: máy biến áp chia thành các loại sau: - Máy biến ps điện lực: Gồm máy biiến áp truyền tải và máy biến áp phân phối điện năng, dùng để tăng hoặc giảm điện áp trong nhà máy điện và trên lưới điện, những máy biến áp này có công suất lớn và điện áp cao. - Máy biến áp nguồn. - Máy biến áp hàn - Máy biến áp đo lường : Gồm có máy biến áp và máy biến dòng. - Máy biến áp tự ngẫu : Dùng để điều chỉnh điện áp. - Máy biến áp an toàn. + Theo số pha : Máy biến áp có thể là máy biến áp một pha, 2 pha, 3 pha tuỳ theo nguồn điện xoay chiều mà nó có thể biến đổi. + Phân loại theo phương pháp làm mát có các loại máy biến áp sau: - Máy biến áp kiểu khô: Là những máy biến áp được làm mát tự nhiên bằng không khí, những máy biến áp loại này thường có công suất nhỏ, điện áp thấp. - Máy biến áp làm mát trong dầu: Lỗi sắt và cuộn dây của biến áp được ngâm trong dầu biến áp, nhiệt lượng toả ra sẽ truyền cho ống tản nhiệt của thùng dầunhờ sự đối lưu của dầu biến áp có tính năng cách điện tốt. - Máy biến áp kiểu dầu tuần hoàn cưỡng bức: Dỗu làm mát được bơm cưỡng bức qua bộ phận làm mát có thểlàm mát dầu bằng nước lạnh hoặc làm mát bằng gió. - Máy biến áp kiểu thông gió mạnh: Chung quanh vỏ máy biến áp kiểu ngâm dầu có đặt quạt gió làm tăng sự đối lưu của không khí, làm tản nhiệt nhanh cho máy biến áp. Các kiểu làm mát bằng dàu trên thường dùng cho các máy biến áp điện lực công suất lớn điện áp cao. * Ứng dụng của máy biến áp
Máy biến áp có rất nhiều ứng dụng, trước hết, tong việc truyền tải điện năng. máy biến áp đóng vai trò rất quan trọng khicần truyền tải công suất trên đường đây dài từ nhà máy sản xuất điện đến nơi tiêu thụ, nếu tăng điện áp đường dây lên cao, thì tổn thất công suất và tổn thất điện áp trên đường dây giảm đi và tiết diện dây dẫn nhỏ đi thực vậy từ biểu thức tính công sút: P  3U d I d . cos  ta rút ra: P Id  3U . cos  d Như vậy nếu cùng công suất cần truyền tải mà điện áp Ud cao thì dòng điện chạy trên đường dây sẽ giảm xuống, dòng điện giảm nên có thể chọn tiết diện dây nhỏ, từ đó tiết kiệm kim loại màu, giảm chi phí vật tư, chi phí lắp đặt đường dây. Mặt khác, vì dòng điện Id giảm, thì tổn hao công suất trên điện trở của đường dây giảm và điện áp rơi trên đường dây cũng giảm. Từ nhận xét đó, ở đầu đường dây đặt máy biến áp tăng áp và cuối đường dây đặt máy biến áp giảm áp để cung cấp điện áp phug hợp với điện áp định mức sử dụng của tải. Ngoài ứng dụng của máy biến áp trong truyền tải điện năng, người ta còn chế tạo nhiều loại máy biến áp đặc biệt dùng vàơ các mục đích khác nhau như biến áp hàn điện, máy biến áp tự ngẫu để điều chỉnh điện áp, máy biến áp đo lường... * Kiến thức về điện cơ sở * Kiến thức về an toàn b. Trình tự thực hiện * Điều kiện thực hiện - Thiết bị: + Bộ lõi thép máy biến áp 1 pha hoàn chỉnh - Dụng cụ: + Đồng hồ vạn năng. + Bộ dụng cụ cơ khí +Ampe kìm. + Megaôm.
+ Dao, kéo. + Thước lá + Mỏ hàn. + Máy mài + Máy khoan. - Vật tư: + Ghen. + Giấy ráp. + Thiếc hàn. + Nhựa thông. + Nguồn điện 220V-50Hz + Giấy, bút. + Dây súp. + Gỗ làm lõi, má ốp. + Mũi khoan gỗ 10. Nội dung thực hiện bước 1 NỘI DUNG YÊU CẦU GHI CHÚ Kiểm tra mỏ hàn, máy quấn Mỏ hàn tay cầm không nứt vỡ dây, máy khoan, máy mài Mặt đồng hồ đếm số vòng dây của máy quấn dây rõ ràng Kiểm tra đồng hồ vạn năng Sạch sẽ, khô ráo Vỏ, mặt không nứt vỡ Nút điều chỉnh chắc chắn, không kẹt Que đo chắc chắn, không đứt, gãy Pin đủ điện áp Kiểm tra Ampe kìm Sạch sẽ, khô ráo Chập kim để kiểm tra Vỏ, mặt không nứt vỡ Nút điều chỉnh chắc chắn, không kẹt Bộ phận kìm đóng mở nhẹ nhàng, ăn khớp chắc chẵn

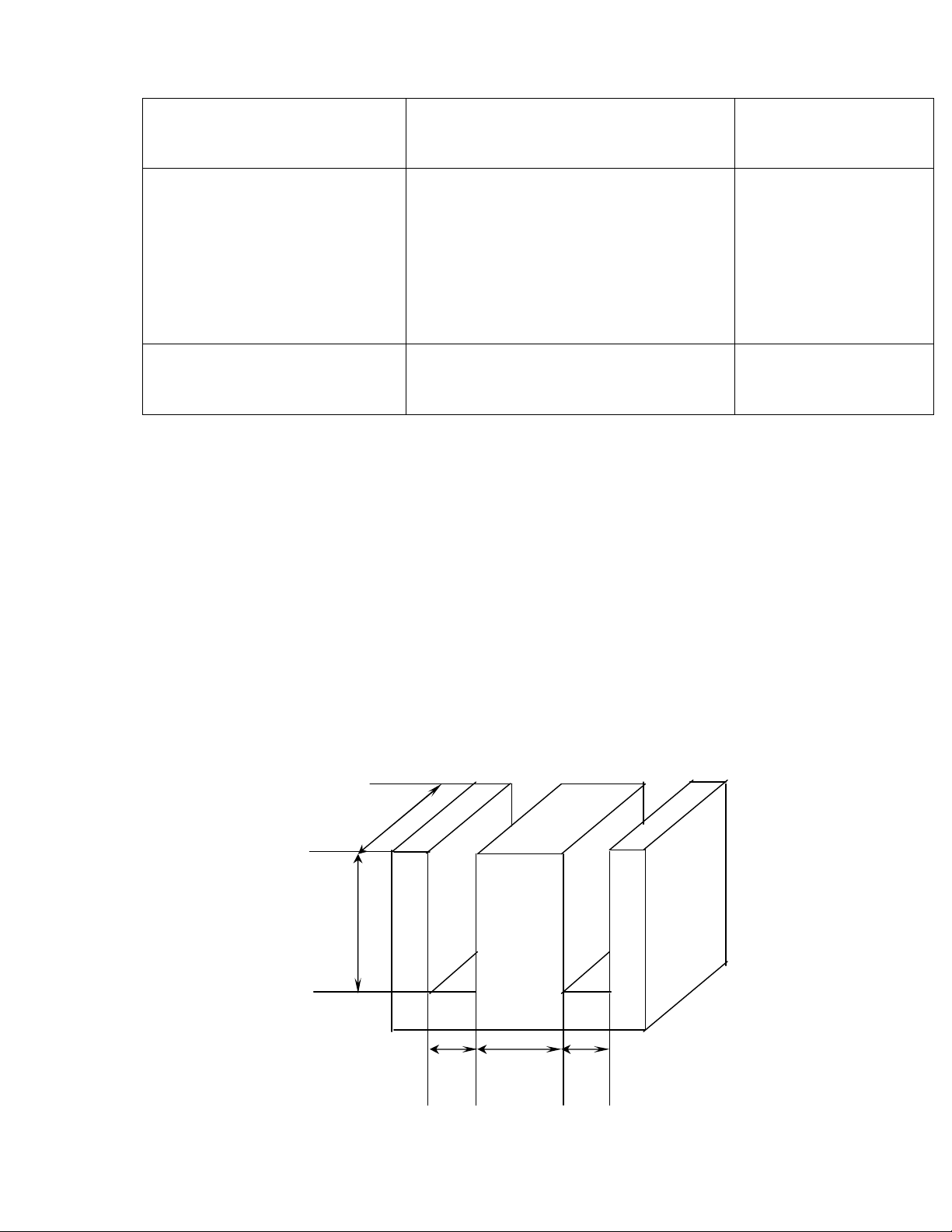

Que đo chắc chắn, không đứt, gãy Pin đủ điện áp Kiểm tra nguồn điện Điện áp 220V– 50Hz Tiết diện dây dẫn đủ lớn, chiều dài không quá lớn Ổ cắm sạch sẽ, khô ráo, không nứt vỡ Cầu chì của ổ cắm hoạt động tốt Sắp xếp các dụng cụ cần dùng Theo từng nhóm 01 bộ dụng cụ cho tại vị trí thực hành mỗi nhóm c. Hình thức tổ chức - Học viên luyện tập các nội dung được hướng dẫn theo nhóm, mỗi nhóm 5 học viên. - Giáo viên quan sát, uốn nắn và rút kinh nghiệm khi buổi luyện tập kết thúc. Bước 2. Chế tạo khuôn quấn a. Lý thuyết liên quan Khuôn quấn được chế tạo sẵn bằng nhựa hoặc chế tạo bằng bìa cứng có độ dày khoảng 1mm dựa vào kích thước của lõi thép MBA và được chế tạo gồm 2 phần chính: b h c a c

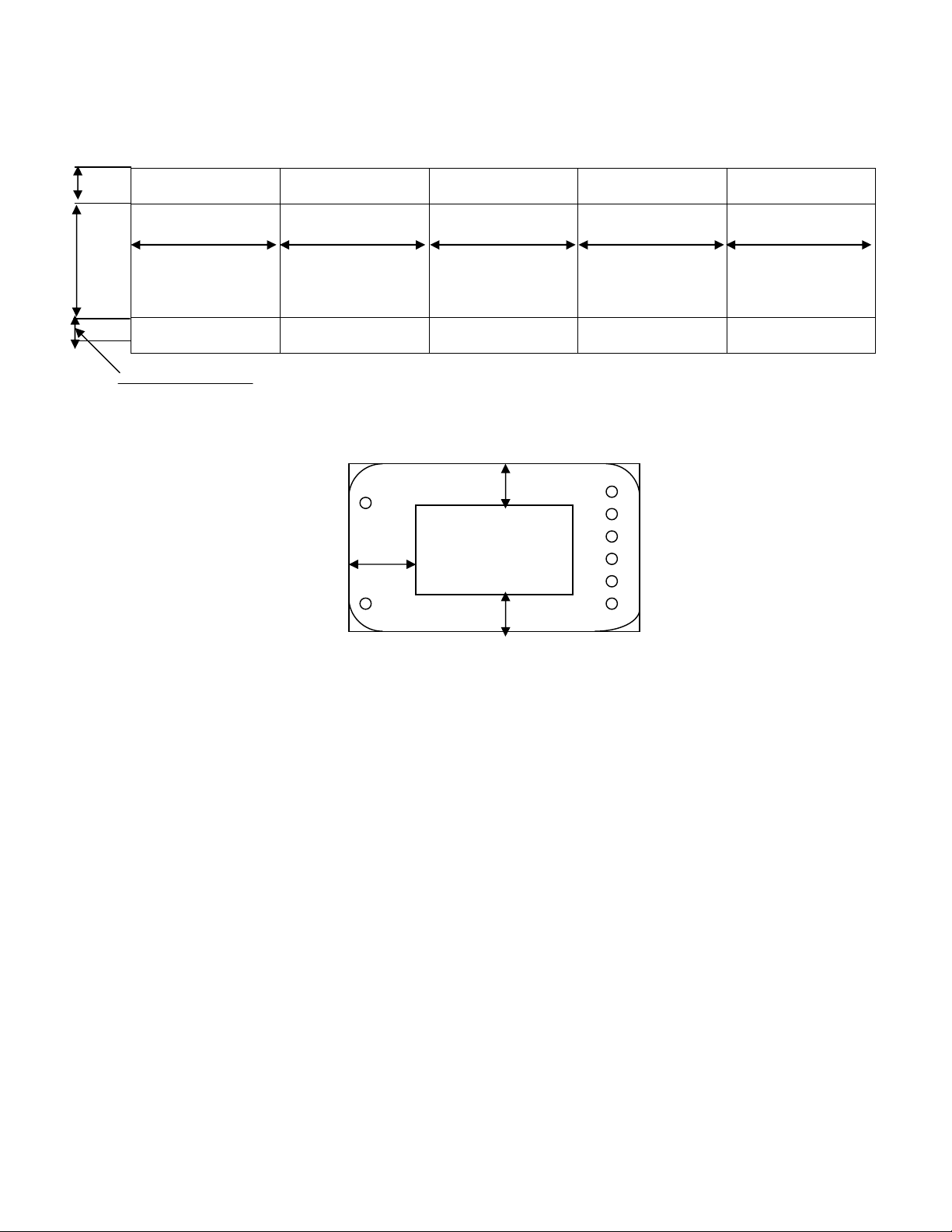

- Phần thân khuôn: được chế tạo như hình vẽ sau: a b a+ 1 b+2 ≤a h cao tai: 510 cm - Phần mặt bích: 2 mặt bích dùng để định vị thân khuôn, được chế tạo như hình vẽ sau: c (1,52) c a+2 3a+4 c b. Trình tự thực hiện * Điều kiện thực hiện - Thiết bị: + Bộ lõi thép máy biến áp 1 pha - Dụng cụ: + Thước lá + Dao + Kéo - Vật tư: + Băng dính + Bìa cách điện + Giấy, bút Nội dung thực hiện bước 2
NỘI DUNG YÊU CẦU GHI CHÚ Lấy mẫu khuôn quấn từ lõi Chính xác Khi xác định kích thước máy biến áp khuôn phải cộng thêm 1 đến 2 mm phần nếp gấp Chế tạo phần thân khuôn Đúng kích thước Các cạnh vuông để ghép Bìa cứng có độ dày 1mm lõi thép dễ dàng Đảm bảo chắc chắn Chế tạo phần mặt bích Đúng kích thước Các cạnh vuông góc Các cạnh của mặt bích cùng với thân khuôn tạo thành khối chắc chắn c. Hình thức tổ chức - Học viên luyện tập các nội dung được hướng dẫn theo nhóm, mỗi nhóm 5 học viên - Giáo viên quan sát, uốn nắn và rút kinh nghiệm khi buổi luyện tập kết thúc Bước 3. Chế tạo lõi khuôn quấn và má ốp a. Lý thuyết liên quan Lõi được làm bằng gỗ Xác định kích thước lõi phụ thuộc vào lõi thép b. Trình tự thực hiện * Điều kiện thực hiện - Thiết bị: + Bộ lõi thép máy biến áp 1 pha + Bộ khuôn đã chế tạo
- Dụng cụ: + Thước lá + Dao + Cưa + Máy khoan gỗ + Máy mài - Vật tư: + Giấy ráp + Gỗ + Bút chì + Mũi khoan gỗ 10 Nội dung thực hiện bước 3 NỘI DUNG YÊU CẦU GHI CHÚ Lấy mẫu lõi khuôn quấn Chính xác Chế tạo lõi khuôn quấn Chính xác Tạo các cạnh vát, vo Bề mặt nhẵn, các cạnh hình tròn bằng máy mài vát vo tròn Mũi khoan 10 Chiều dài của lõi khuôn bằng chiều dài của khuôn quấn Khoan lỗ đúng tâm theo chiều dài của khuôn Chế tạo má ốp Bề dày từ 1 đến 1,5 cm Bề mặt nhẵn, không Rộng hơn về mỗi phía của cong vênh khuôn quấn dây khoảng 3 đến 4 cm Xẻ các rãnh để đưa dây vào ra c. Hình thức tổ chức - Học viên luyện tập các nội dung được hướng dẫn theo nhóm, mỗi nhóm 5 học viên
- Giáo viên quan sát, uốn nắn và rút kinh nghiệm khi buổi luyện tập kết thúc Bước 4. Ghép lõi thép máy biến áp a. Lý thuyết liên quan. - Ghép các mạch từ hình chữ E trước, mạch từ hình chữ I sau - Ghép từng mạch từ một, từng chiếc một ghép đối diện nhau. - Sau khi ghép song phải dùng búa, đệm gỗ để gõ cho phẳng đều mạch từ. b. Trình tự thực hiện - Thiết bị: + Máy biến áp 1 pha - Dụng cụ: + Đồng hồ vạn năng. + Bộ dụng cụ cơ khí. + Búa sắt. + Tuốcnơvít 2 cạnh, 4 cạnh + Kìm - Vật tư: + Bulông + êcu Nội dung thực hiện bước 4 NỘI DUNG YÊU CẦU GHI CHÚ Ghép lõi thép chữ E Ghép từng chiếc một Dùng búa đệm gỗ gõ Ghép đối diện nhau cho mạch từ phẳng Chắc chắn, khít nhau Ghép lõi thép chữ I Sau khi ghép xong lõi chữ E An toàn Chắc chắn, khít nhau Lắp đặt gông từ Chắc chắn An toàn c. Hình thức tổ chức - Học viên luyện tập các nội dung được hướng dẫn theo nhóm, mỗi nhóm 5 học viên - Giáo viên quan sát, uốn nắn và rút kinh nghiệm khi buổi luyện tập kết thúc
Tổng hợp các các bước thực hiện CÁC BƯỚC THIẾT BỊ, DỤNG CỤ, VẬT TIÊU CHUẨN THỰC CÁC LỖI AN TOÀN TT THỰC HIỆN TƯ HIỆN THƯỜNG GẶP LAO ĐỘNG CÔNG VIỆC Bộ lõi thép máy biến Đúng chủng loại Số lượng Rơi, đổ vỡ áp 1 pha hoàn chỉnh thiếu thiết bị, Đồng hồ vạn năng. Đảm bảo chất Không đạt dụng cụ Bộ dụng cụ cơ khí lượng chất lượng Ampe kìm. và thông số Đảm bảo Megaôm. Đảm bảo thông số kỹ thuật nguồn điện Dao, kéo. kỹ thuật không rò Thước lá hở Mỏ hàn. 1 Chuẩn bị Máy mài Máy khoan. Ghen. Giấy ráp. Thiếc hàn. Nhựa thông. Giấy, bút. Dây súp Gỗ làm lõi, má ốp. Mũi khoan gỗ 10. Bộ lõi thép máy biến áp Đúng các kích Không đúng Rơi, đổ vỡ 1 pha thước của lõi thép kích thước thiết bị, Thước lá Bề mặt nhẵn của lõi thép dụng cụ Chế tạo Dao 2 khuôn quấn Kéo Băng dính Bìa cách điện Giấy, bút
Bộ lõi thép máy biến áp Đảm bảo kích Không đúng Rơi, đổ vỡ 1 pha thước kích thước thiết bị, Bộ khuôn đã chế tạo Bề mặt nhẵn Các bề mặt, dụng cụ Thước lá Lỗ khuôn đồng cạnh gồ gề Chế tạo lõi Dao tâm khuôn quấn Cưa 3 và má ốp Máy khoan gỗ Máy mài Giấy ráp Gỗ Bút chì Mũi khoan gỗ 10 Bộ lõi thép Ghép mạch từ Ghép không An toàn Búa hình chữ E trước, theo quy luật Đồng hồ vạn năng mạch từ hình chữ Ghép lõi 4 Tuốcnơvít 2 cạnh, 4 I sau thép cạnh Ghép đối diện Kìm nhau
