NỘI DUNG
ĐẠI CƯƠNG VỀ CẤU KIỆN CHỊU NÉN
TÍNH TOÁN CẤU KIỆN CHỊU NÉN ĐÚNG TÂM
SỰ LÀM VIỆC CỦA CẤU KIỆN CHỊU NÉN LỆCH TÂM
TÍNH TOÁN CẤU KIỆN CHỊU NÉN LỆCH TÂM PHẲNG
CÓ TIẾT DIỆN CHỮ NHẬT
6.1. ĐẠI CƯƠNG VỀ CẤU KIỆN CHỊU NÉN
6.1.1 Nén đúng tâm và nén lệch tâm
Cấu kiện chịu nội lực chủ yếu là lực nén dọc trục, ngoài ra có thể có
thêm mômen uốn.

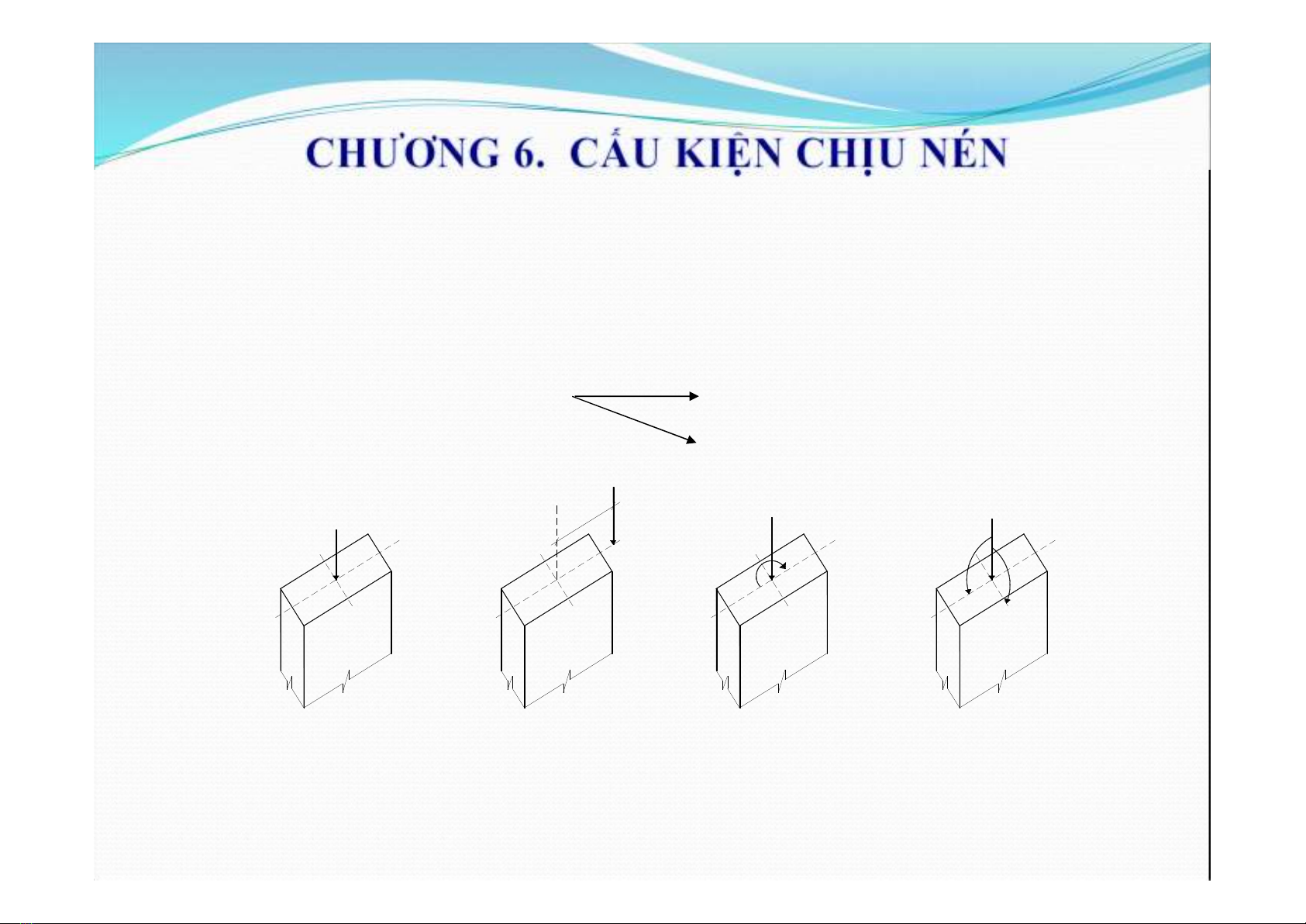

Phân biệt hai trường hợp Nén đúng tâm (N)
Nén lệch tâm (N, M)
N
M
N
e
o
b) c)a)
NN
M
y
d)
xy
M
x
3
6.1.2. Cấu tạo
a. Tiết diện
Nén đúng tâm: vuông, chữ nhật, tròn, đa giác đều…
Nén lệch tâm: chữ nhật chữ T, chữ I, tròn, vành khuyên, rỗng 2 nhánh…
Với tiết diện chữ nhật (hoặc vuông) cần phân biệt chiều cao và chiều
rộng. Chiều cao hlà cạnh trong phương mặt phẳng uốn, chiều rộng blà
cạnh vuông góc với mặt phẳng uốn. Thông thường nên chọn (h/b =1.5÷3)
Sơ bộ kích thước tiết diện
Trong đó:
Rb– cường độ tính toán về nén của bê tông;
k– hệ số, với trường hợp nén lệnh tâm lấy k= 1.1 ÷1.5
b
kN
A
R
