NỘI DUNG
7.1. ĐẠI CƯƠNG VỀ CẤU KIỆN CHỊU KÉO
7.2. TÍNH TOÁN CẤU KIỆN KÉO ĐÚNG TÂM
7.3. TÍNH TOÁN CẤU KIỆN KÉO LỆCH TÂM BÉ
7.4. TÍNH TOÁN CẤU KIỆN KÉO LỆCH TÂM LỚN
3

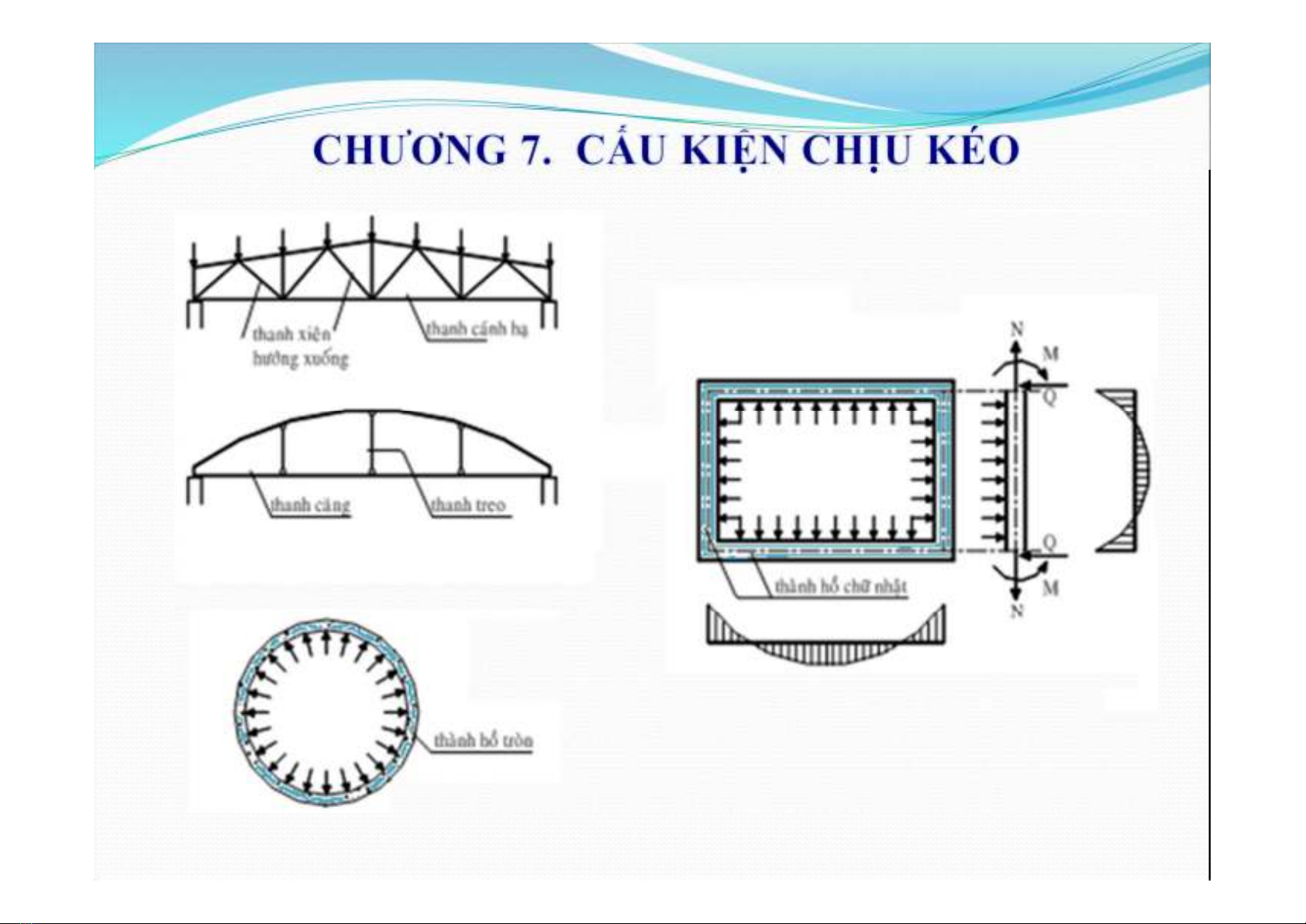

7.1. ĐẠI CƯƠNG VỀ CẤU KIỆN CHỊU KÉO
Cấu kiện chịu kéo thường có tiết diện chữ nhật. Cốt thép ngang
trong cấu kiện chịu kéo có nhiệm vụ giữ vị trí cốt thép dọc, khoảng
cách không quá 500mm.
Kéo đúng tâm
Cốt thép dọc đặt đều theo chu vi. Hàm lượng thép
t=As,tot/A
Kéo lệch tâm (phẳng)
Có thể xảy ra kéo lệch tâm lớn và kéo lệch tâm bé.
Cốt thép dọc nên đặt tập trung trên cạnh b .
Hàm lượng cốt thép
=As/(bh0)và
’=A’
s/(bh0)
- Yêu cầu:
,
’
min= 0,1% ;
t2
min = 0,2%
4
7.2. TÍNH TOÁN CẤU KIỆN KÉO ĐÚNG TÂM
Điều kiện tính toán: N
Ngh = Rs As,tot
Với cấu kiện kéo đúng tâm nên lấy
t= 0,43%.
N– lực kéo tính toán ;
Ngh – khả năng chịu lực.
As,tot – diện tích tiết diện toàn bộ cốt thép dọc
5
a
y
N
M
e
0
ya= 0,5h–a
Với:
7.3. TÍNH TOÁN CẤU KIỆN KÉO LỆCH TÂM BÉ
7.3.1. Điều kiện xảy ra kéo lệch tâm bé
