Fundamental of
Electric Drives
Chapter 3: Induction
Motor Drives
2019.2
Nhóm Truyền động điện
Bộ môn Tự động hóa Công nghiệp –
Viện Điện
Nội dung chương 3
3.1 Cấu tạo và nguyên lý hoạt động của động cơ không đồng bộ 3
pha (ĐC KĐB)
3.2 Sơ đồ tương đương và đặc tính cơ của ĐC KĐB
3.3 Ảnh hưởng của các tham số đến đặc tính cơ
3.4 Khởi động ĐC KĐB rotor dây quấn công suất lớn và các trạng
thái hãm của ĐC KĐB
3.5 Điều chỉnh điện trở mạch rô to và điều chỉnh công suất trượt ĐC
KĐB roto dây quấn (tùy chọn - optional)
3.6 Tổng quan về bộ nghịch lưu
3.7 Điều chỉnh điện áp- tần số ĐC KĐB bằng biến tần nguồn áp
(điều khiển vô hướng U/f)
3.8 Khái quát về điều khiển vec tơ ĐC KĐB
3.9 Hệ thống điều khiển tựa theo từ thông rotor
3.10 Điều khiển trực tiếp mô men ĐC KĐB
© DIA 2019.2Hanoi University of Science and Technology 2
3.1 Cấu tạo và nguyên lý hoạt động
§Nguyên lý cơ bản của động cơ KĐB được mô tả lần đầu
với thí nghiệm của Arago (Arago’s disk) năm 1824
§1832, Faraday giải thích được hiện tượng này bằng định
luật cảm ứng điện từ
§1887, Tesla phát minh ra động cơ không đồng bộ
© DIA 2019.2Hanoi University of Science and Technology 3

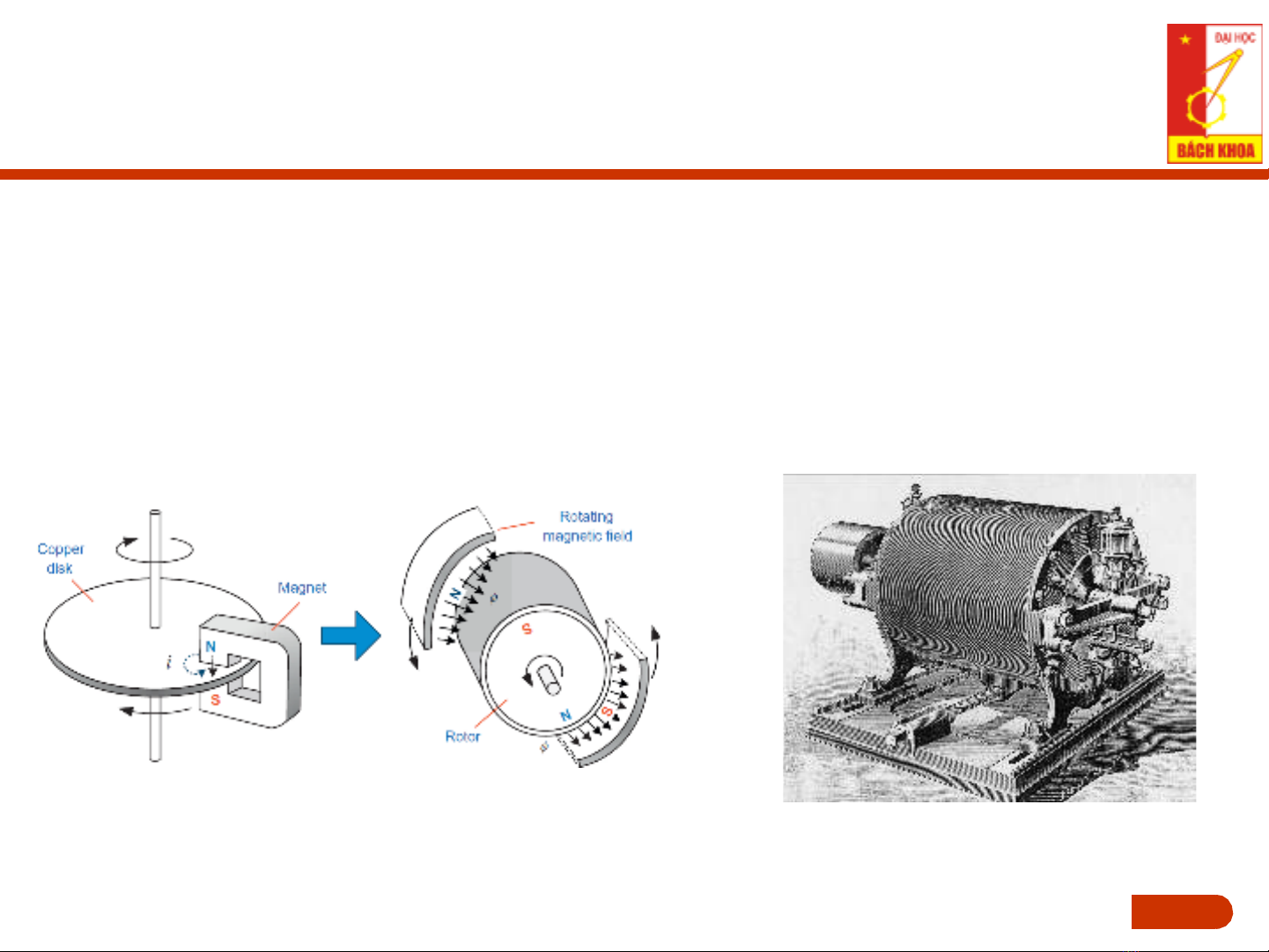

Arago’s disk experiment Nikola Tesla’s ac induction
motor demonstrated in 1887
3.1 Cấu tạo và nguyên lý hoạt động
© DIA 2019.2Hanoi University of Science and Technology 4
3.1 Cấu tạo và nguyên lý hoạt động
§Cấu tạo động cơ không đồng bộ (Induction Motor)
© DIA 2019.2
Hanoi University of Science and Technology 5
