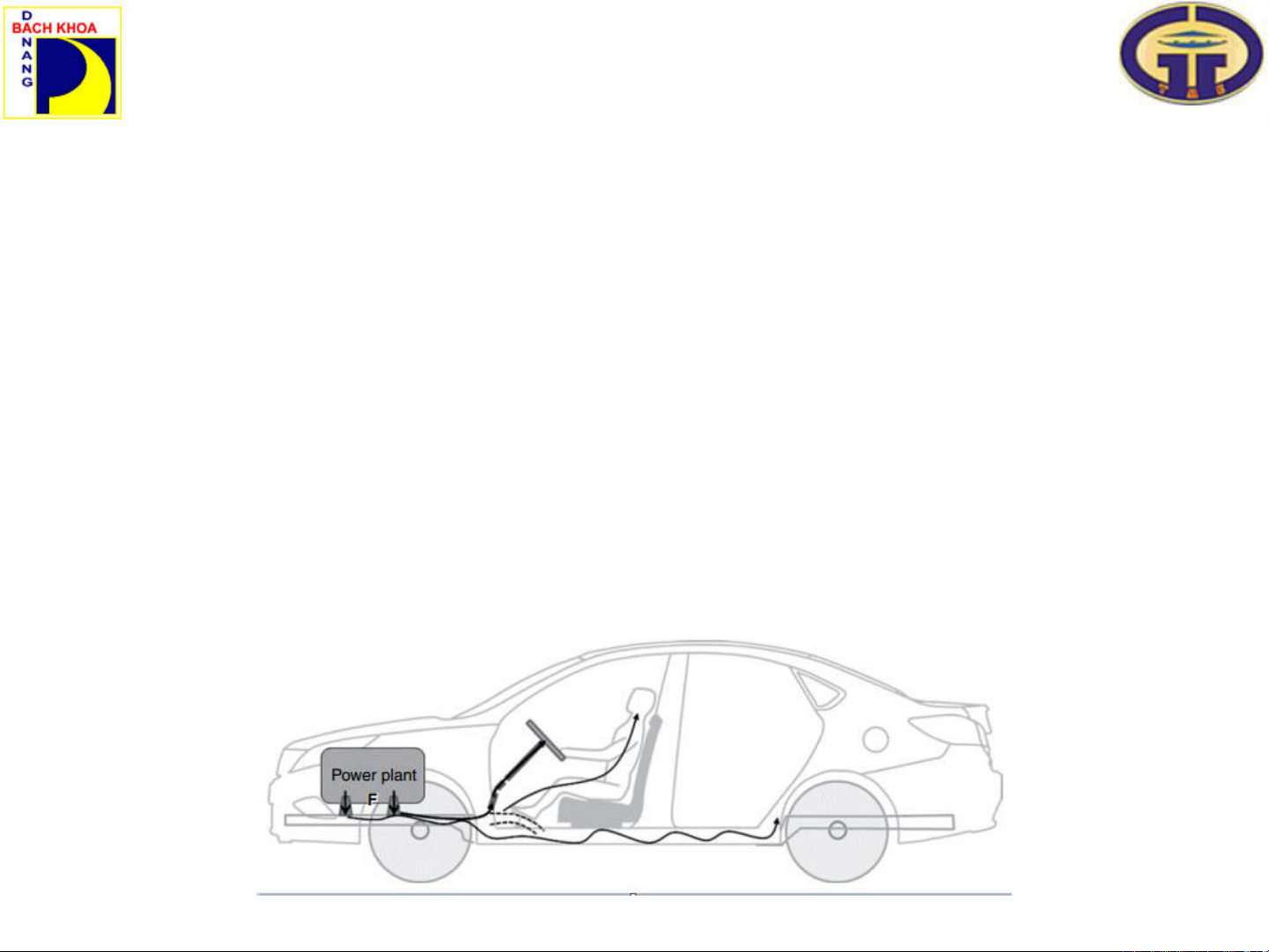

Chương 4: DAO ĐỘNG VÀ TIẾNG ỒN TRÊN HỆ
THỐNG THÂN VỎ XE
TS. Lê Minh Đức
minhducle@dut.udn.vn
BỘ MÔN CƠ KHÍ ĐỘNG LỰC
Bài giảng môn học
DAO ĐỘNG VÀ TIẾNG ỒN ĐỘNG CƠ
Nội dung chính
1Phân tích cấu trúc thân xe
2Dao động và tiếng ồn do cấu trúc thân xe
3Phân tích NVH thân xe
4.1. Phân tích cấu trúc thân xe
4.1.1. Kết cấu thân xe
4.1. Phân tích cấu trúc thân xe
4.1.1. Kết cấu thân xe
Phân tích chung:
Một cấu trúc tổng thể của ô tô bao gồm thân xe, hệ thống truyền
lực, hệ thống treo, v.v., rất phức tạp.

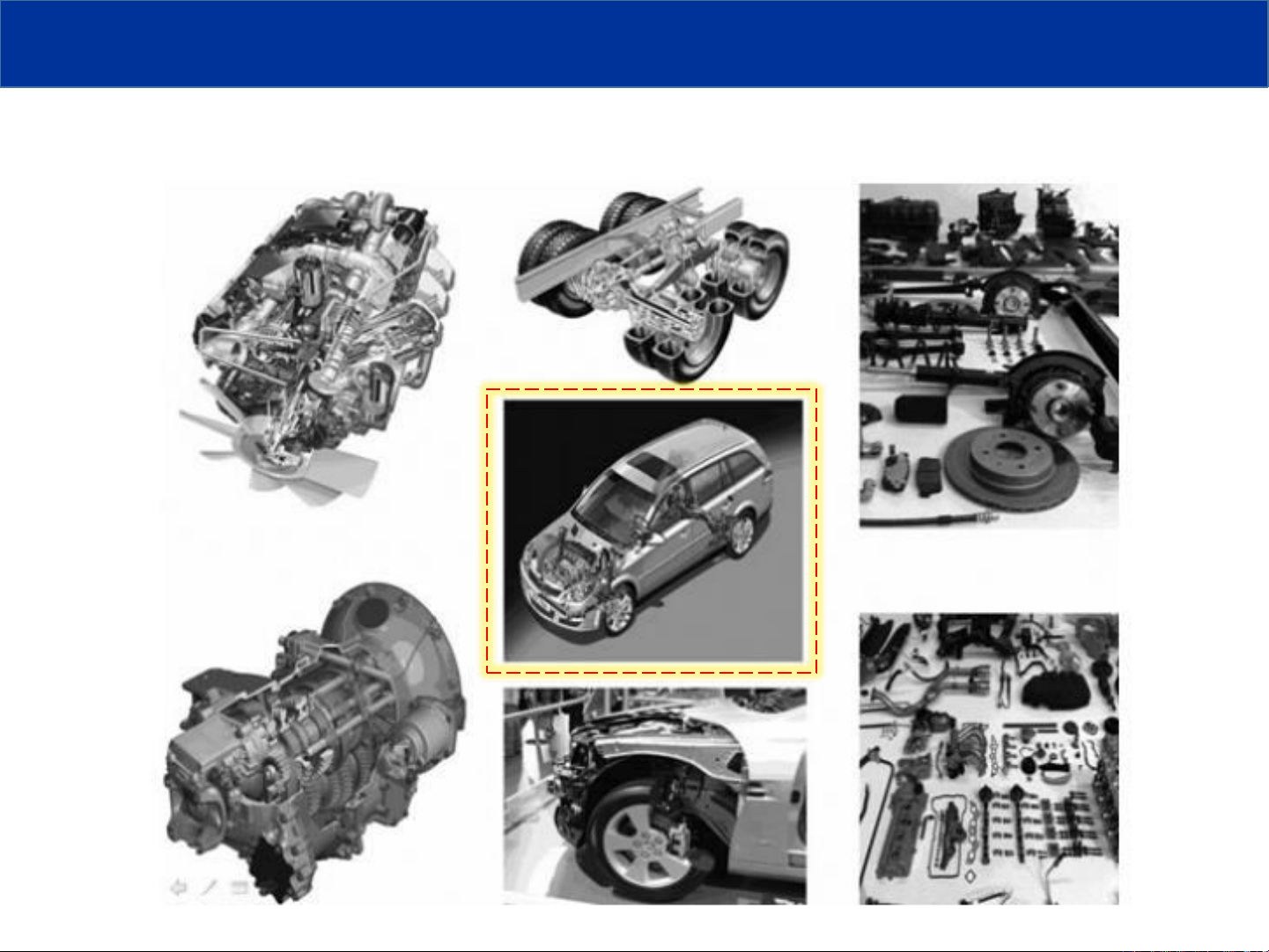

Các hệ thống chính của xe được “treo” trên thân xe - ví dụ, động
cơ – hộp số được kết nối với thân xe bằng giá đỡ; hệ thống treo
được nối trực tiếp với thân xe; hệ thống ống xả được nối với
thân xe bằng móc treo,…
Như vậy thân xe là phần cốt lõi của xe và quyết định khả
năng vận hành của xe. Bên cạnh đó, thân xe của xe ô tô chở
người đồng thời là nơi chở người nên đặc điểm kết cấu của thân
xe ảnh hưởng trực tiếp đến cảm nhận của người sử dụng
phương tiện.
4.1. Phân tích cấu trúc thân xe
4.1.1. Kết cấu thân xe
Phân loại

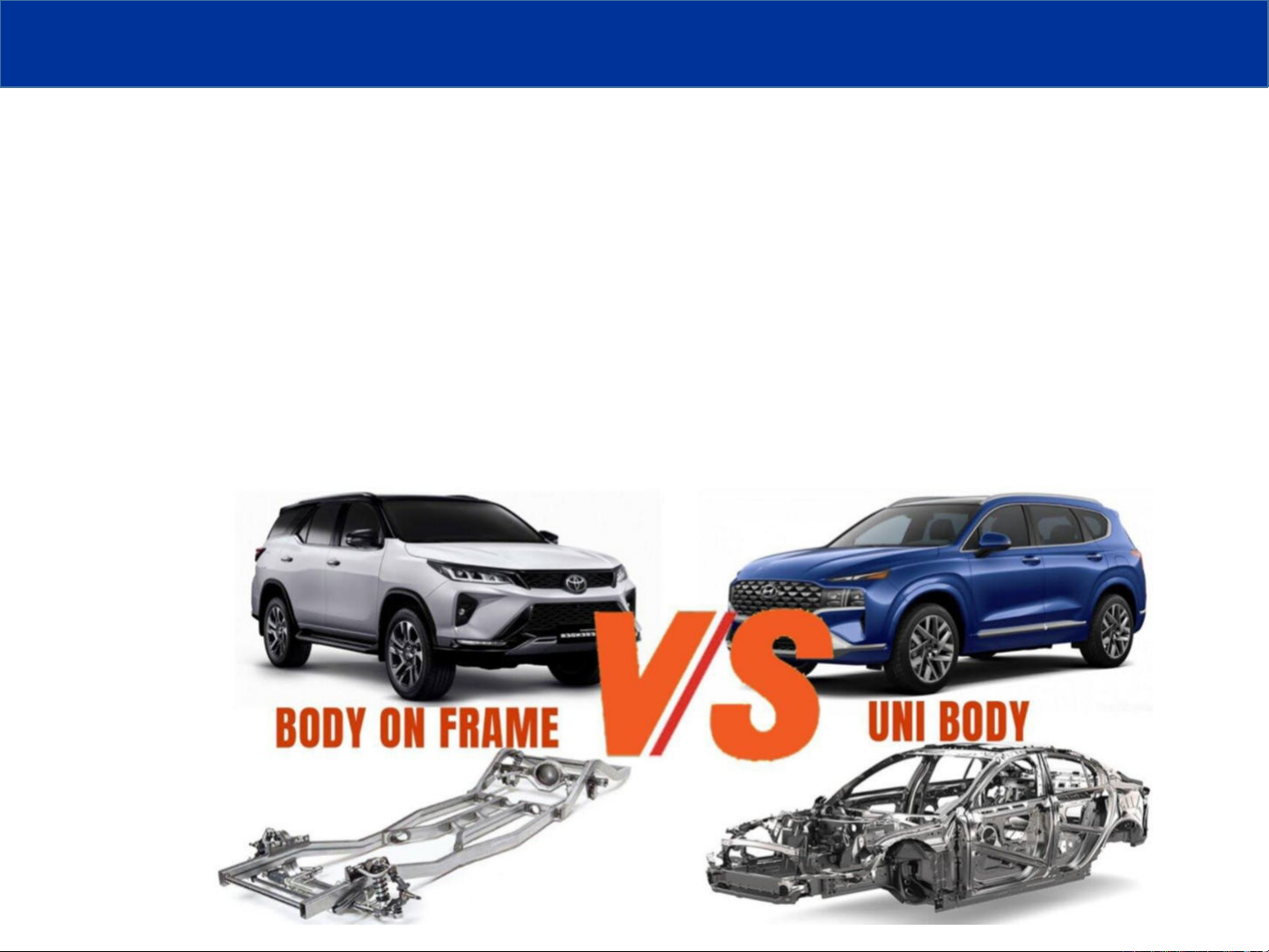

Cơ bản có hai dạng cấu trúc thân xe cơ bản:
oUnitized Body – Thân xe liền khối
oBody-on-frame – Thân xe trên khung
