Môn học: ĐIỆN TỬ CÔNG SUẤT
Số tín chỉ: 3 TC
Số tiết học: 45
Chương 5: BỘ BIẾN ĐỔI XUNG ÁP MỘT CHIỀU
2
vMục tiêu bài học:
-Hiểu và giải thích được các mạch biến đổi xung áp 1 chiều (Mạch giảm áp, Mạch Tăng áp,
mạch biến đổi đảo dòng, mạch biến đổi 1 chiều kép)
-Tính toán, thiết kế được các mạch giảm áp và tăng áp
-Sử dụng được phần mềm PSIM mô phỏng các mạch biến đổi xung áp 1 chiều
Chương 5: BỘ BIẾN ĐỔI XUNG ÁP MỘT CHIỀU
3
Chức năng các mạch biến đổi điện áp một chiều:
-Bộ xung áp một chiều được đặt giữa nguồn một chiều và tải=> điều chỉnh điện áp trung
bình trên tải
-Bộ biến đổi xung áp 1 chiều được sử dụng nhiều: điều khiển truyền động các đầu
máy chạy bằng điện (tàu điện, Ô tô điện, xe nâng vận chuyển hàng trong nhà máy,
bến cảng...)=> Giảm áp, tăng áp, đảo dòng, biến đổi kép.
Chương 5: BỘ BIẾN ĐỔI XUNG ÁP MỘT CHIỀU
4
5.1. Bộ giảm áp
5.1.1. Nguyên lý hoạt động
Chương 5: BỘ BIẾN ĐỔI XUNG ÁP MỘT CHIỀU
5

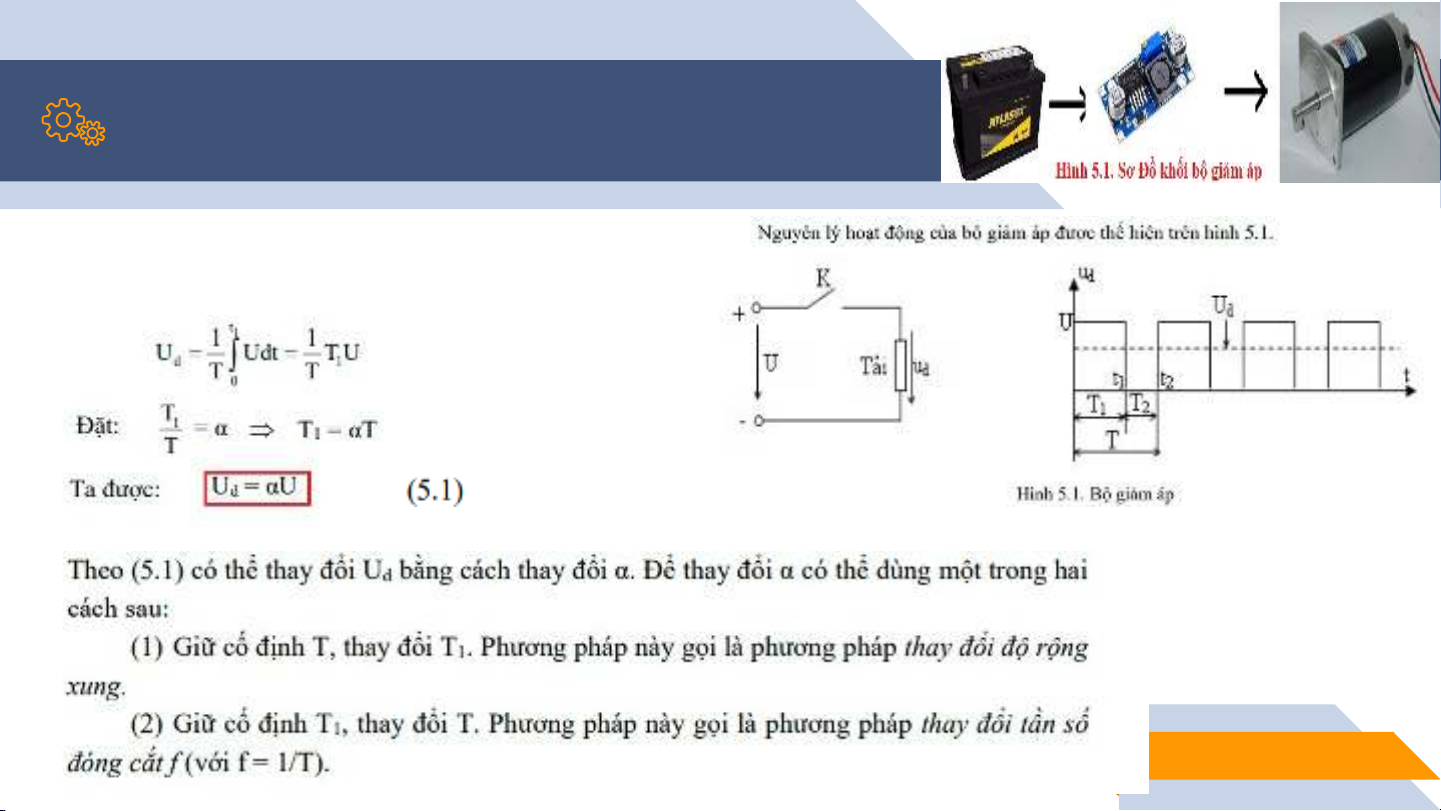

5.1. Bộ giảm áp

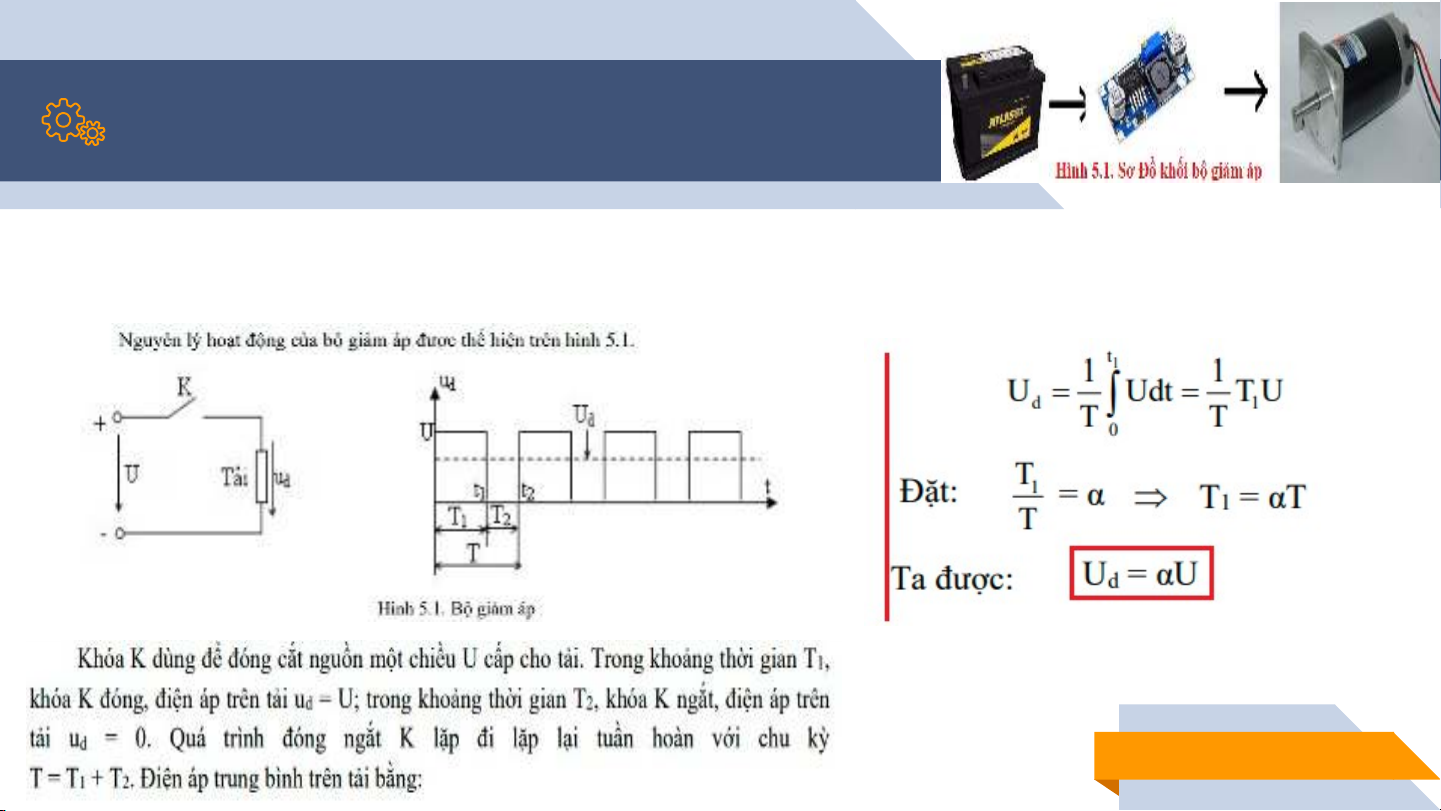

5.1.1. Nguyên lý hoạt động
