BỘ BIẾN ĐỔI ĐIỆN ÁP MỘT CHIỀU
(Bộ biến đổi áp DC dạng xung)
CHƯƠNG 6
TP.HCM, THÁNG 4 NĂM 2014
NỘI DUNG
6.1 BỘ GIẢM ÁP
6.2 BỘ TĂNG ÁP
6.3 CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN BỘ BĐ ÁP DC
6.4 BỘ BIẾN ĐỔI 1 CHIỀU KÉP (TỰ HỌC)
2
6.1 BỘ GIẢM ÁP
3
Giả thiết dòng điện qua tải liên tục

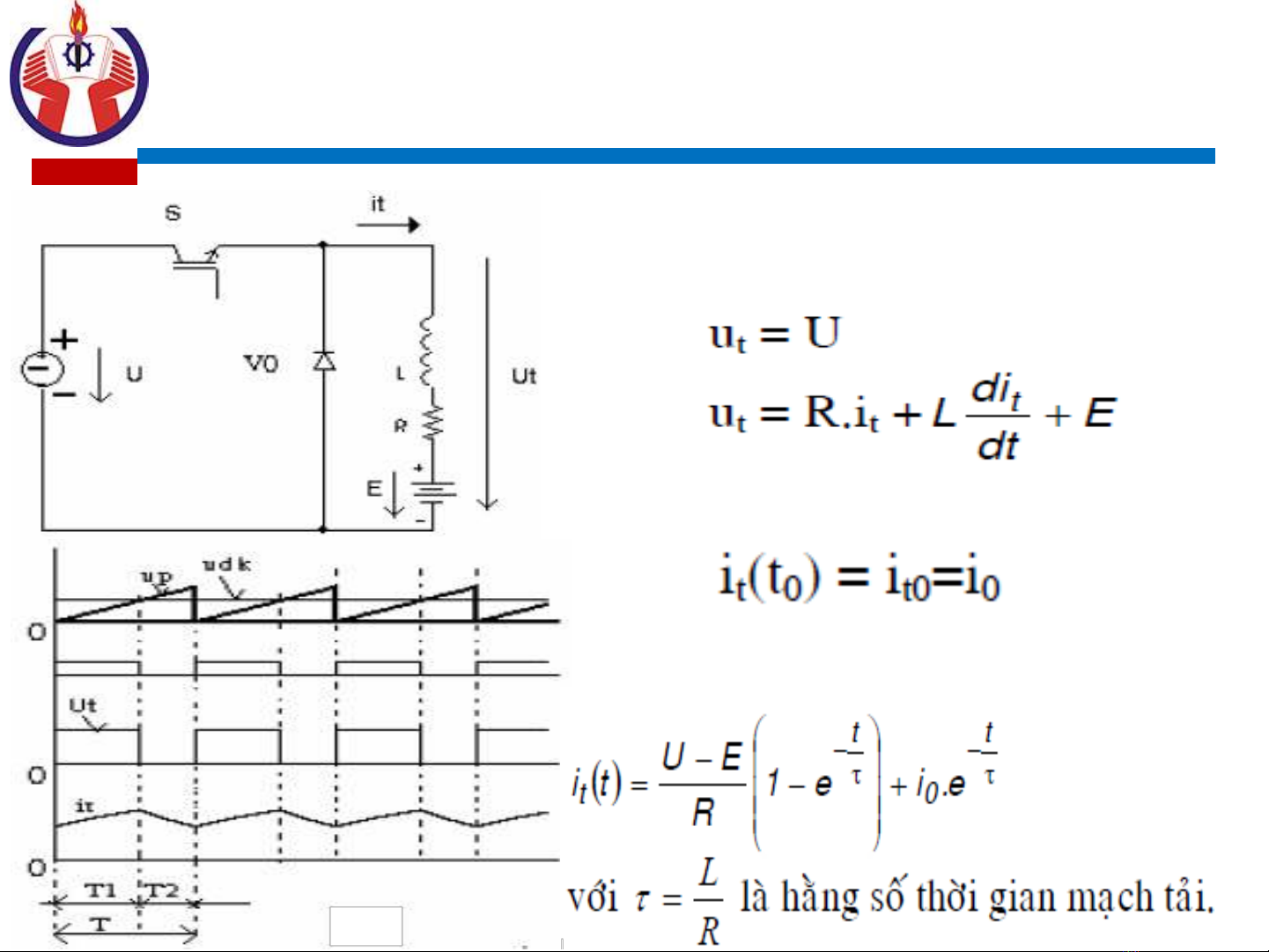

TRẠNG THÁI ĐÓNG S:
Chọn thời điểm ban đầu to=0 :
Giải PTVP trên :
(1)
(1’)
6.1 BỘ GIẢM ÁP
4

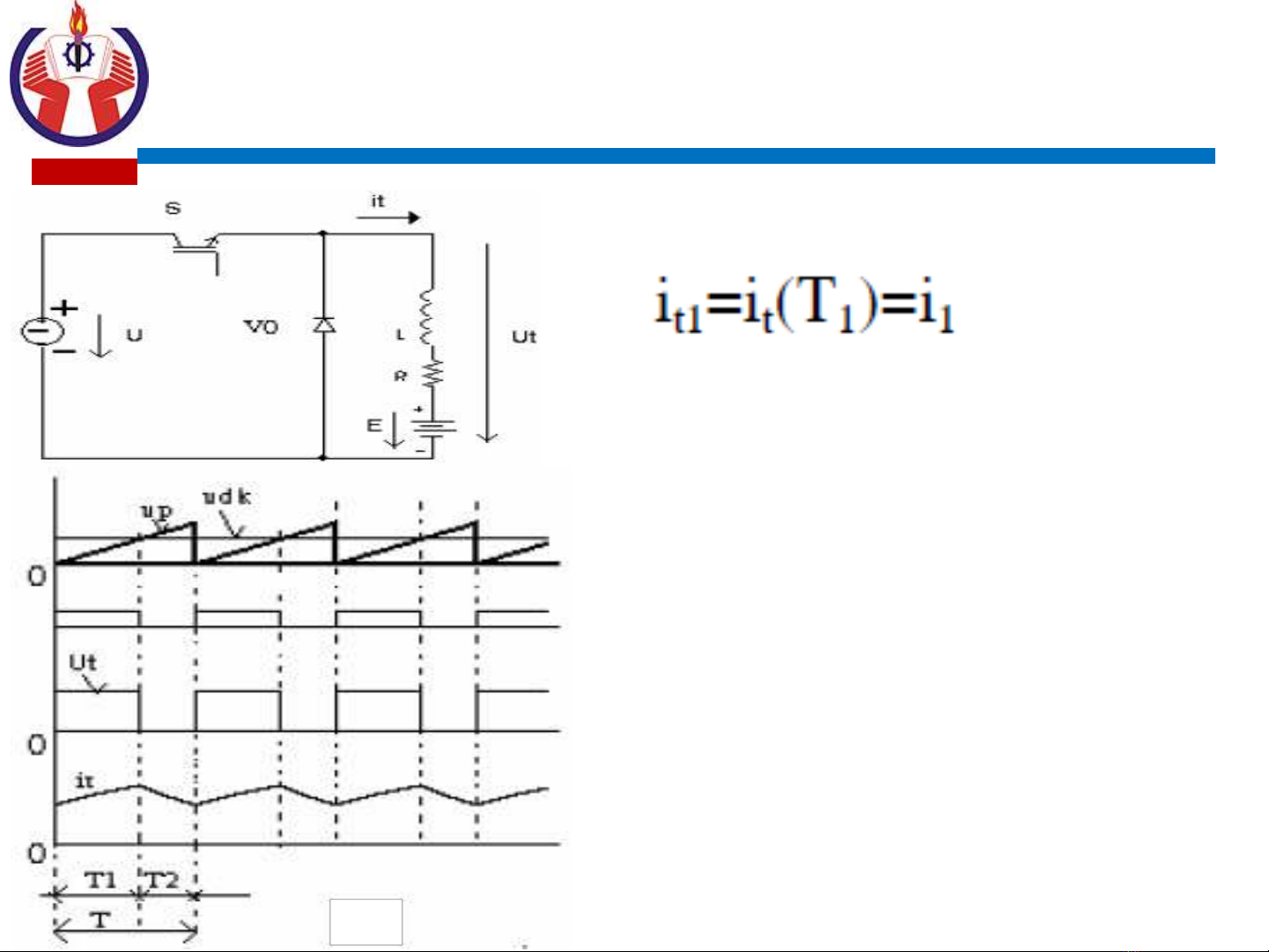

Tại cuối khoảng dẫn T1, ta có:
Quá trình dòng điện tải có
dạng tăng theo hàm mũ.
6.1 BỘ GIẢM ÁP
5

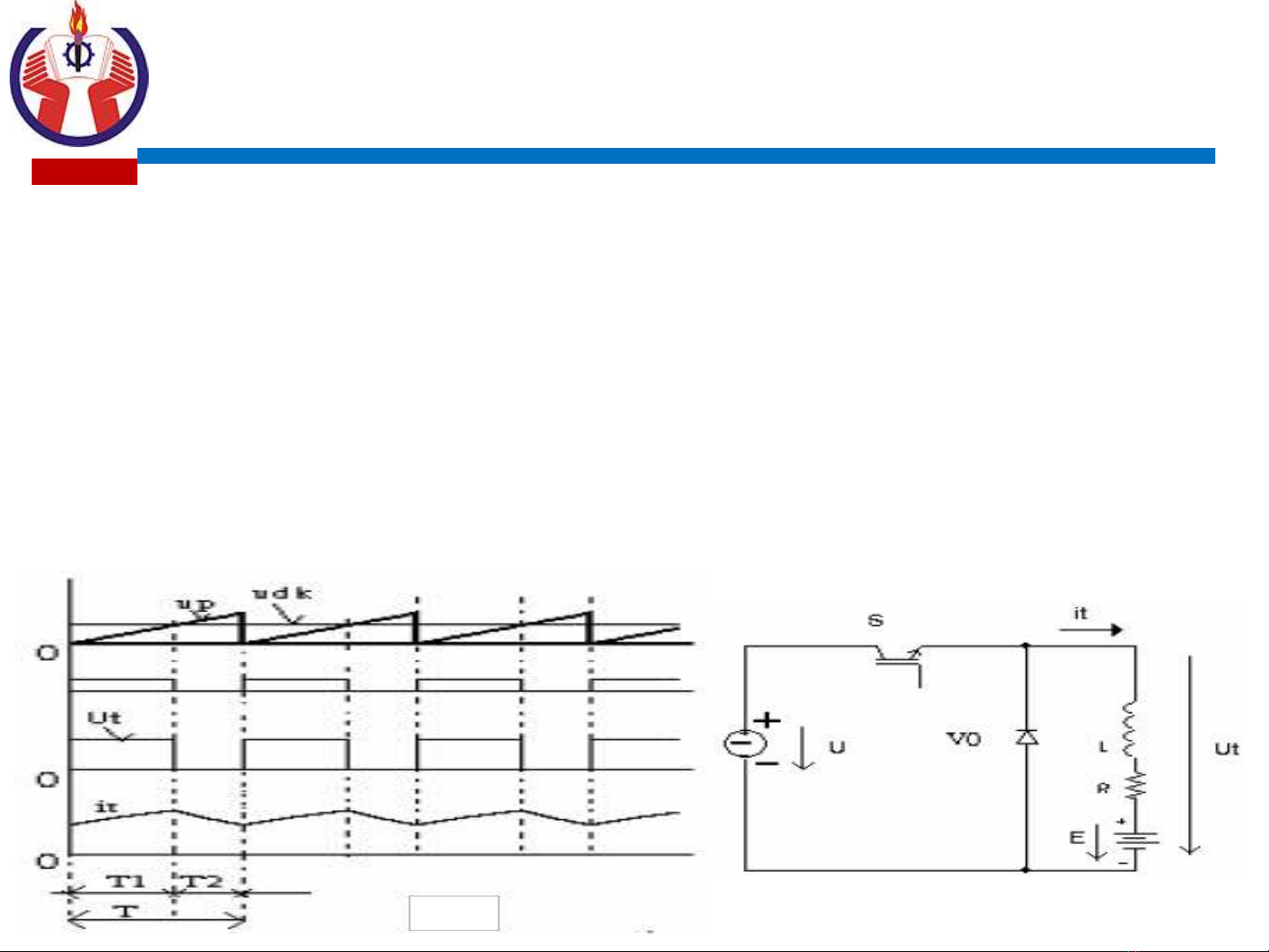

TRẠNG THÁI NGẮT S:
+ Do kích ngắt nên dòng qua S bị triệt tiêu.
+ Dòng không thể thay đổi đột ngột do mạch tải có chứa L.
+ Do tính liên tục của dòng điện qua mạch tải chứa L
DÒNG ĐIỆN it tiếp tục đi theo chiều cũ và khép kín qua
diode không V0 thuận chiều đang dẫn của nó.
