BỘ CÔNG THƯƠNG
TRƯỜNG ĐẠI HỌC CÔNG NGHIỆP THỰC PHẨM TP.HỒ CHÍ MINH
KHOA CÔNG NGHỆ KỸ THUẬT ĐIỆN – ĐIỆN TỬ
----------------------
Giảng Viên : ThS.Lê Minh Thanh
Email: Thanhlm@cntp.edu.vn
Số điện thoại: 0908-606-182
Zalo nhóm: DTCS_T7-9_HK1-2021
Tp. Hồ Chí Minh, Tháng 7 năm 2021
Môn học: ĐIỆN TỬ CÔNG SUẤT
Số tín chỉ: 3 TC
Số tiết học: 45
Chương 3: CHỈNH LƯU KHÔNG ĐIỀU KHIỂN
2
vMục tiêu bài học:
-Hiểu và giải thích các khái niệm cơ bản về các mạch chỉnh lưu 1 pha, 3 pha và 6 pha
-Hiểu và giải thích được nguyên lý hoạt động các mạch chỉnh lưu 1 pha, 3 pha và 6 pha
-Tính toán, thiết kế được các mạch chỉnh lưu 1 pha, 3 pha và 6 pha
-Sử dụng được phần mềm PSIM mô phỏng các mạch chỉnh lưu 1 pha, 3pha và 6 pha
Chương 3: CHỈNH LƯU KHÔNG ĐIỀU KHIỂN
3
vCác khái niệm cơ bản
-Chỉnh lưu là biến đổi dòng điện xoay (AC) thành dòng điện một chiều
(DC). Các mạch chỉnh lưu được phân làm 3 loại:
§ Phân loại theo số pha nguồn cung cấp cho mạch: 1 pha, 2 pha, 3 pha, 6
pha, 12 pha.

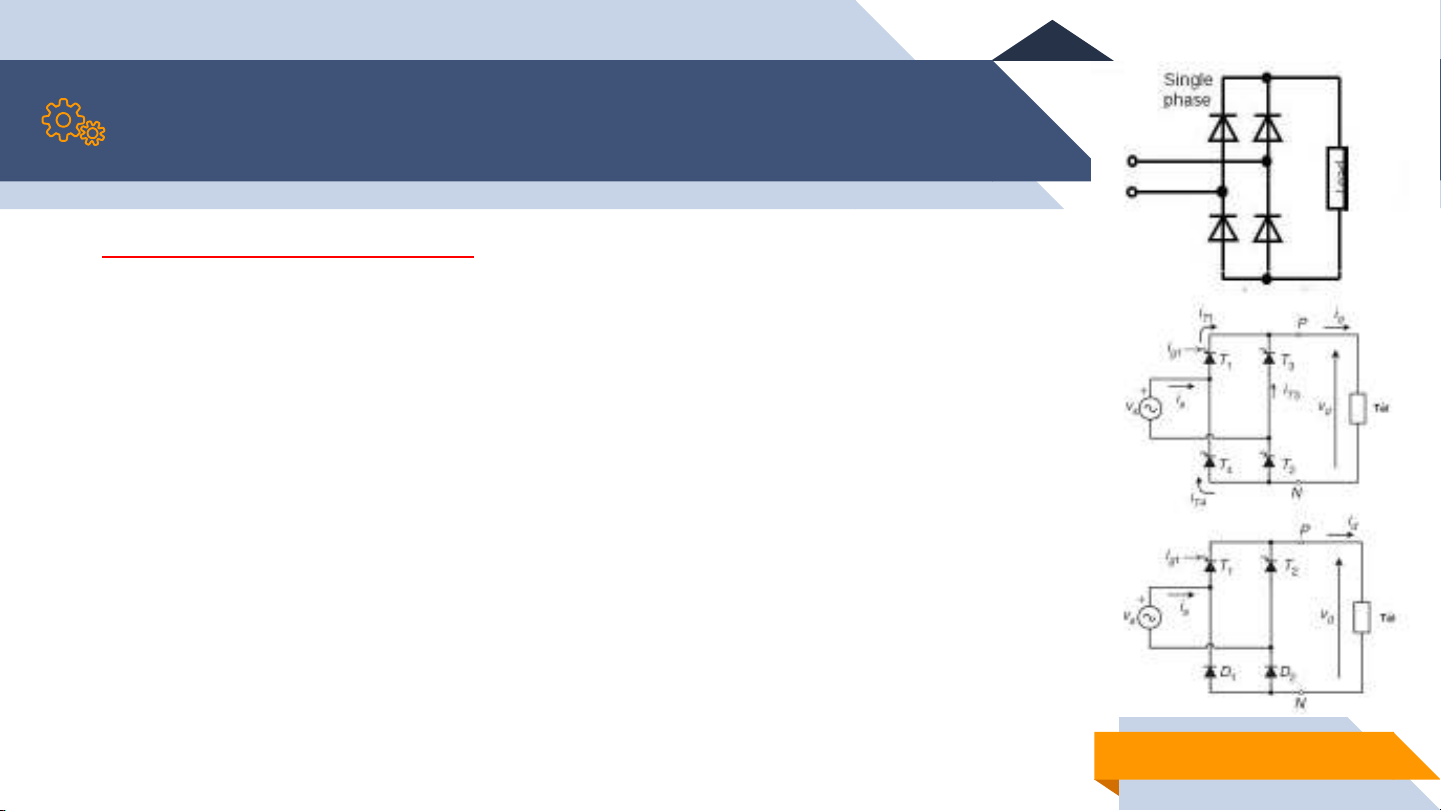

§ Phân loại theo van bán dẫn dùng trong mạch:
Mạch chỉnh lưu không điều khiển: các van bán dẫn sử dụng toàn bộ
DIODE.Có giá trị điện áp trung bình (Ud) không điều chỉnh được.
Mạch chỉnh lưu có điều khiển: Các van bán dẫn sử dụng toàn là SCR
(thyristor). Có giá trị điện áp trung bình (Ud) điều chỉnh được.
Mạch chỉnh lưu bán điều khiển: Các van bán dẫn sử dụng cả 2 loại
(diode và SCR). Có giá trị điện áp trung bình (Ud) điều chỉnh được.
Chương 3: CHỈNH LƯU KHÔNG ĐIỀU KHIỂN
4
vCác khái niệm cơ bản

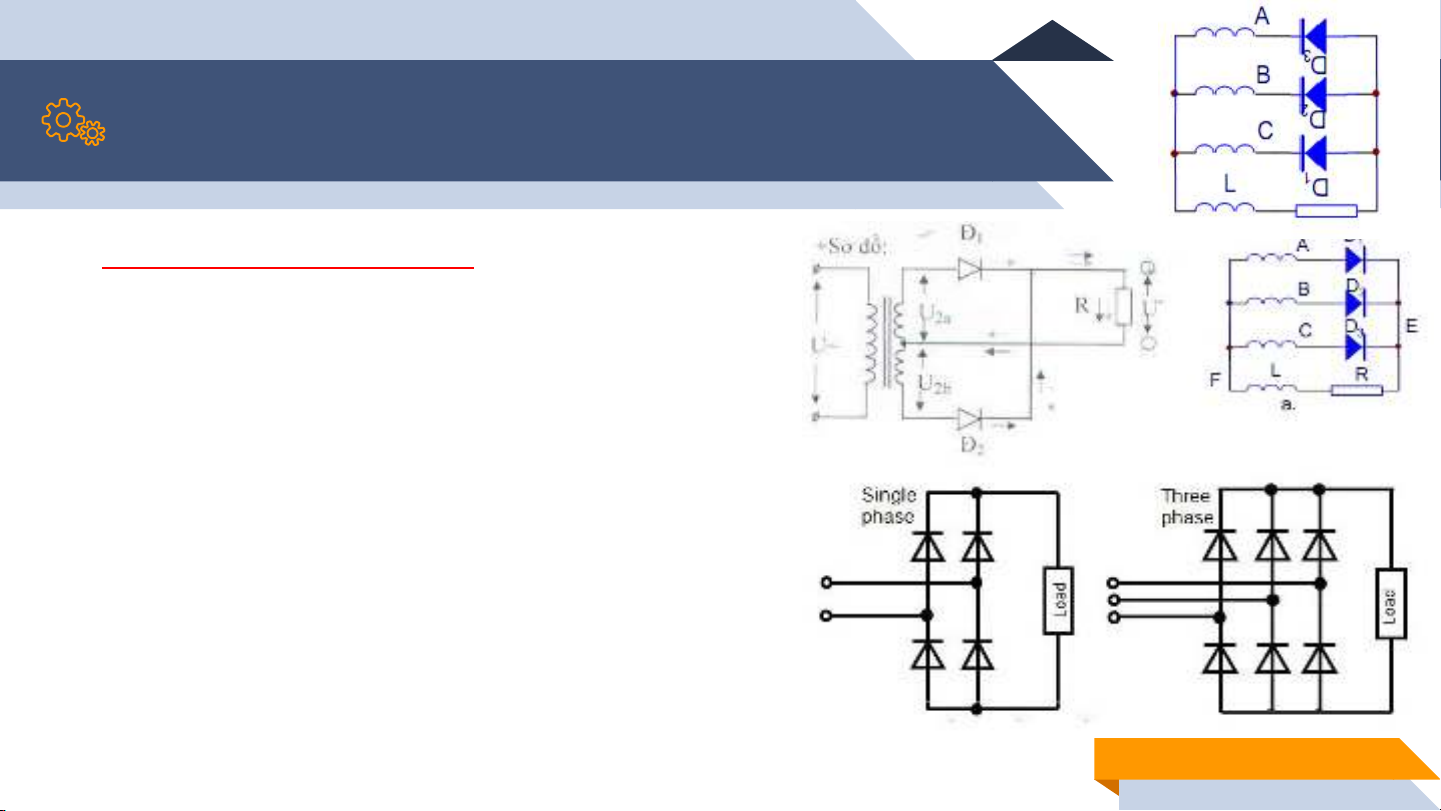

§Phân loại theo sơ đồ mắc các van bán dẫn
trong mạch:
Sơ đồ hình tia: Tất cả các van đều đấu
chung một cực với nhau (Anode chung hoặc
cathode chung). Số van của mạch bằng số
pha nguồn cấp cho mạch.
Sơ đồ hình cầu: Các van trong mạch
được chia làm 2 nhóm có số lượng bằng
nhau, một nhóm được đấu anode chung,
nhóm còn lại đấu cathode chung. Số van
của sơ đồ cầu gấp hai lần số pha nguồn cấp
cho mạch.
Chương 3: CHỈNH LƯU KHÔNG ĐIỀU KHIỂN
5

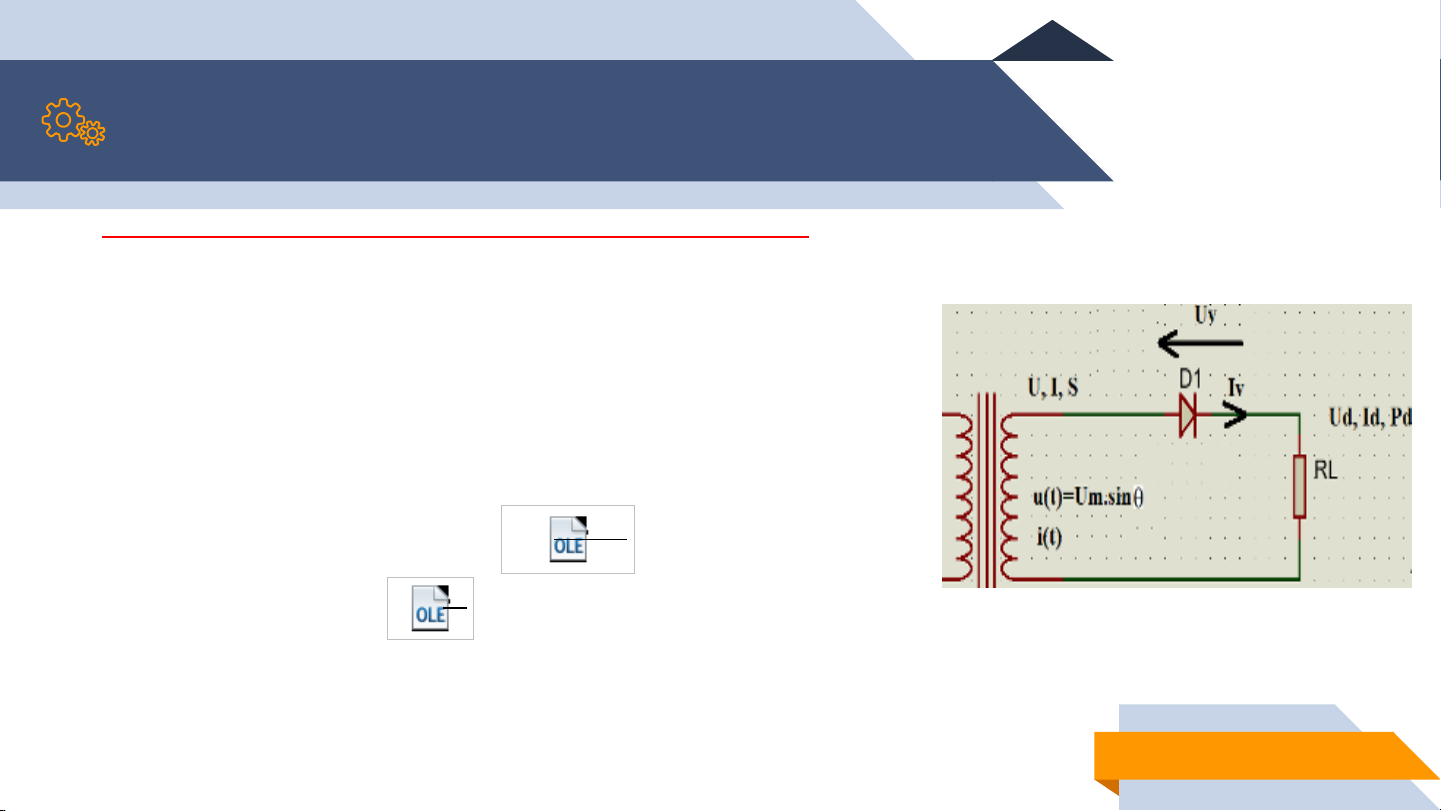

vQui ước ký hiệu một số tham số của mạch chỉnh lưu
§Giá trị tức thời của điện áp, dòng điện tải: ud, id
§Giá trị trung bình của điện áp, dòng điện tải: Ud, Id
§Công suất một chiều trên tải, ký hiệu Pd
Pd=Ud.Id
§Giá trị tức thời của điện áp, dòng điện qua một van: uv, iv
§Giá trị trung bình của dòng điện qua một van: Iv
§Điện áp ngược cực đại đặt lên van: Uvmax
§Công suất máy biến áp:
§Hệ số sơ đồ: ksđ
§Hệ số ksđ (ksđ ≤ 1) cho phép đánh giá hiệu quả sử dụng máy biến
áp của sơ đồ chỉnh lưu: ksđ càng gần 1 chứng tỏ sơ đồ sử dụng máy
biến áp càng hiệu quả.
2
SS
S
21
S
P
kd
s d
