Slide 1
ET3230 Điện tử tương tự I
Bài giảng: Ôn tập lại một số kiến thức
đã học
Slide 2
Các linh kiện cơ bản

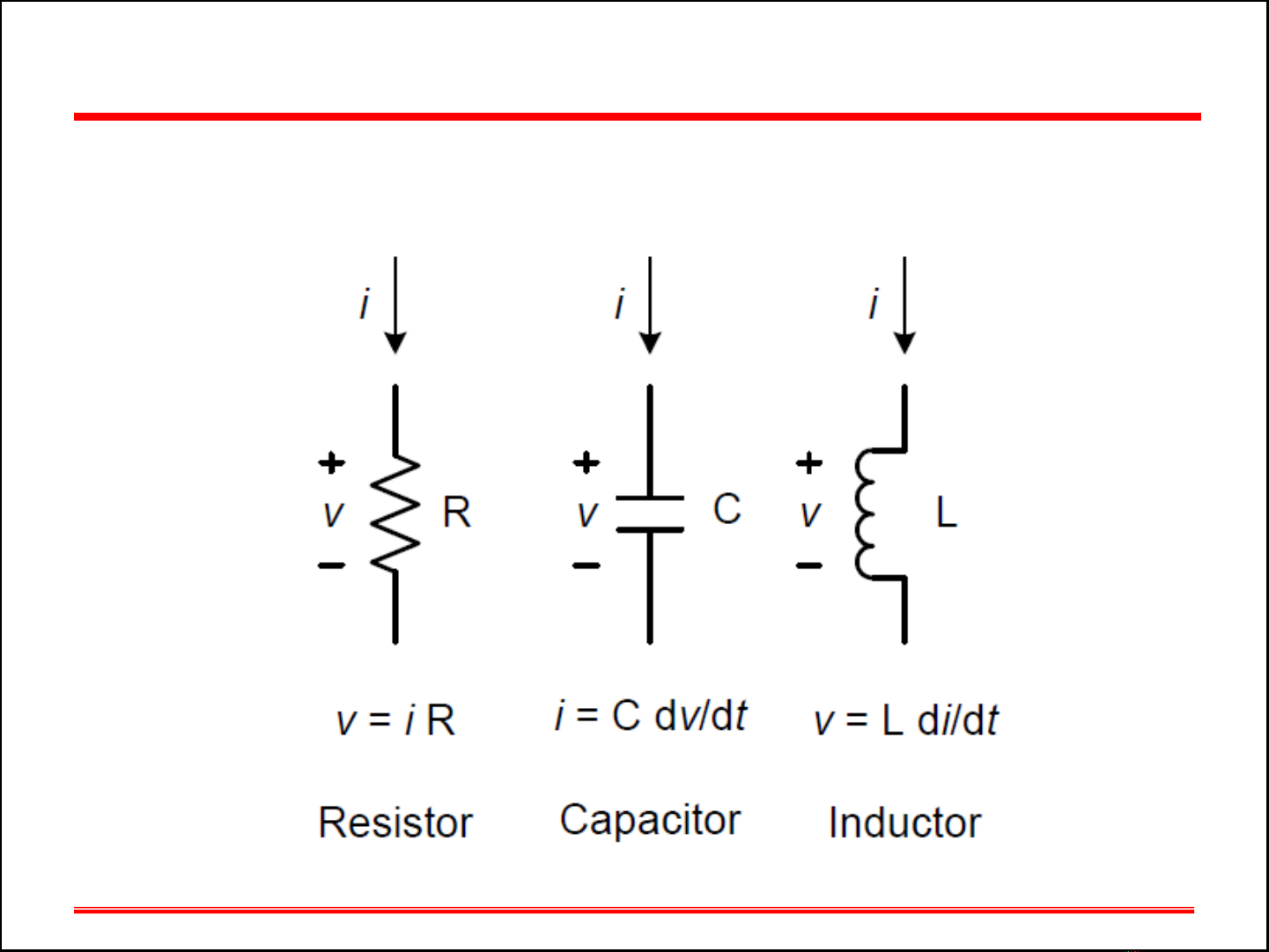

•Điện trở, tụ điện, cuộn cảm
Slide 3
Định luật Kirchhoff
•Kirchhoff’s Current Law – KCL: Tổng đại số
các dòng điện tại 1 nút trong mạch bằng 0
•Kirchhoff’s Voltage Law – KVL: Tổng đại số
các điện áp trong 1 vòng kín bằng 0
•Ví dụ:
Slide 4

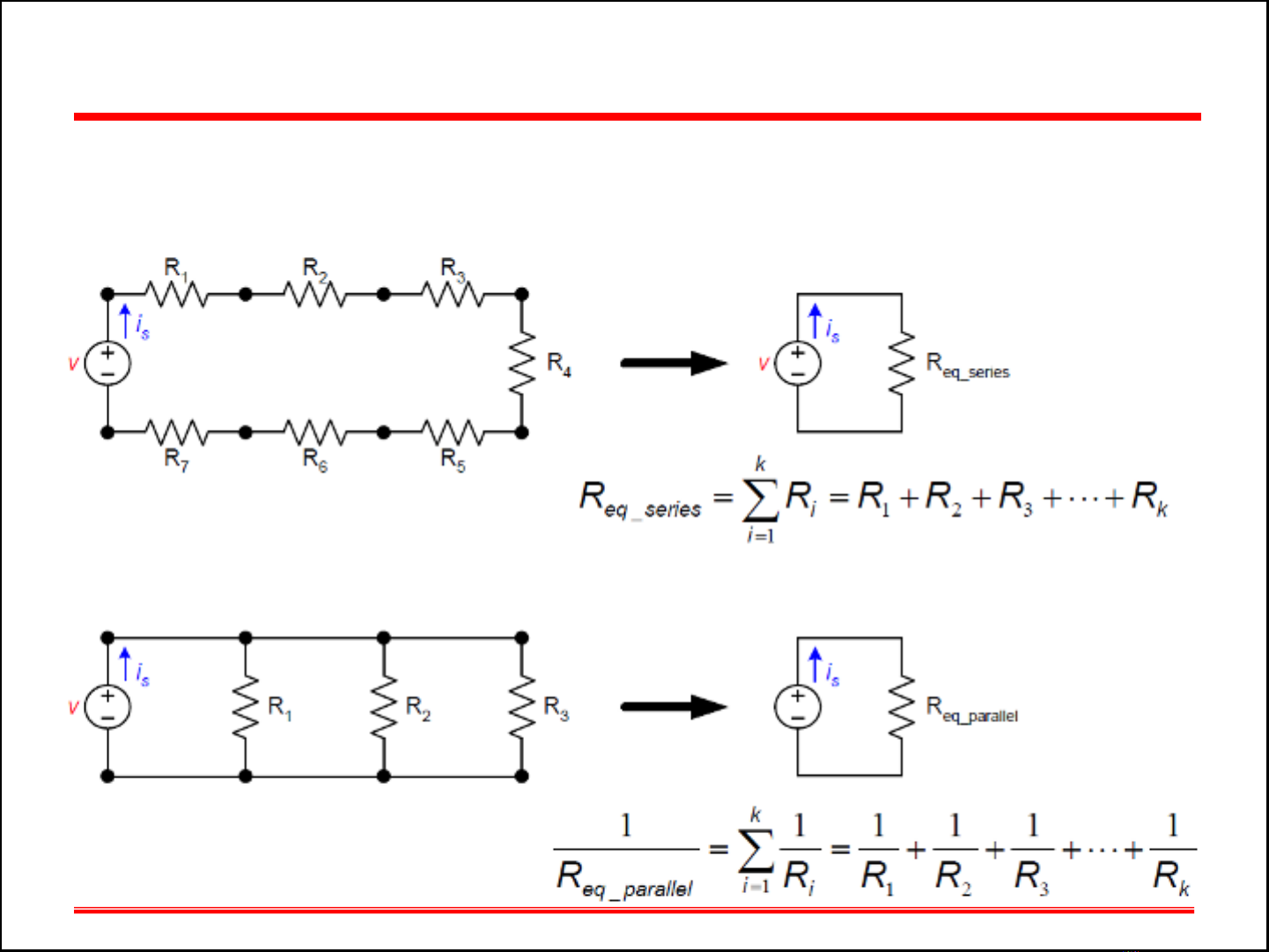

Các mạch với điện trở
•Điện trở mắc nối tiếp
•Điện trở mắc song song
Slide 5

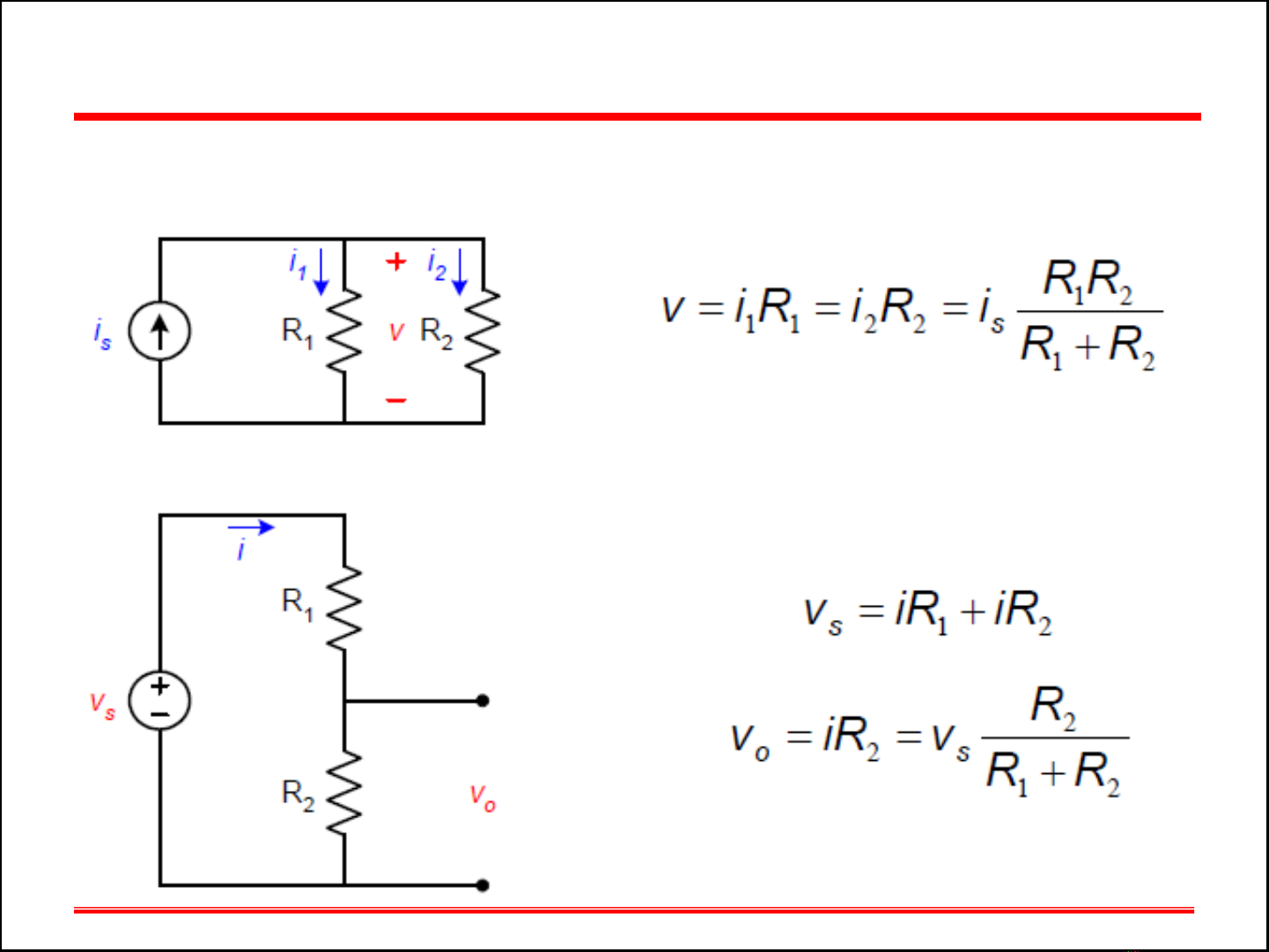

Mạch chia dòng, điện áp
• Mạch chia dòng, chia áp dùng điện trở
