THIẾT KẾ PHẦN CỨNG
DÙNG FPGA
Chương 1
2
I. GIỚI THIỆU CẤU TRÚC FPGA
Trường ĐH Bách Khoa TP.HCM
1.1. FPGA (Field Programmable Gate Array)
-Làmạch tích hợpcókhảnăng cấuhìnhlại
bởingườithiếtkế, thựchiện các hàm logic
từcơbảnđếnphứctạp.
- FPGA đượccấuthànhtừcác bộphận:
•Cáckhốilogic cơbảnlậptrìnhđược
(logic block)
•Hệthống mạch liên kếtlậptrìnhđược
•Khối vào/ra (IO Pads)
•PhầntửthiếtkếsẵnkhácnhưDSP
slice, RAM, ROM, nhân vi xửlý..
-Cấu hình FPGA dùng ngôn ngữmô tả
phầncứng HDL (hardware description
language), mạch nguyên lý (schematic)
3
I. GIỚI THIỆU CẤU TRÚC FPGA
Trường ĐH Bách Khoa TP.HCM
1.1. FPGA (Field Programmable Gate Array)

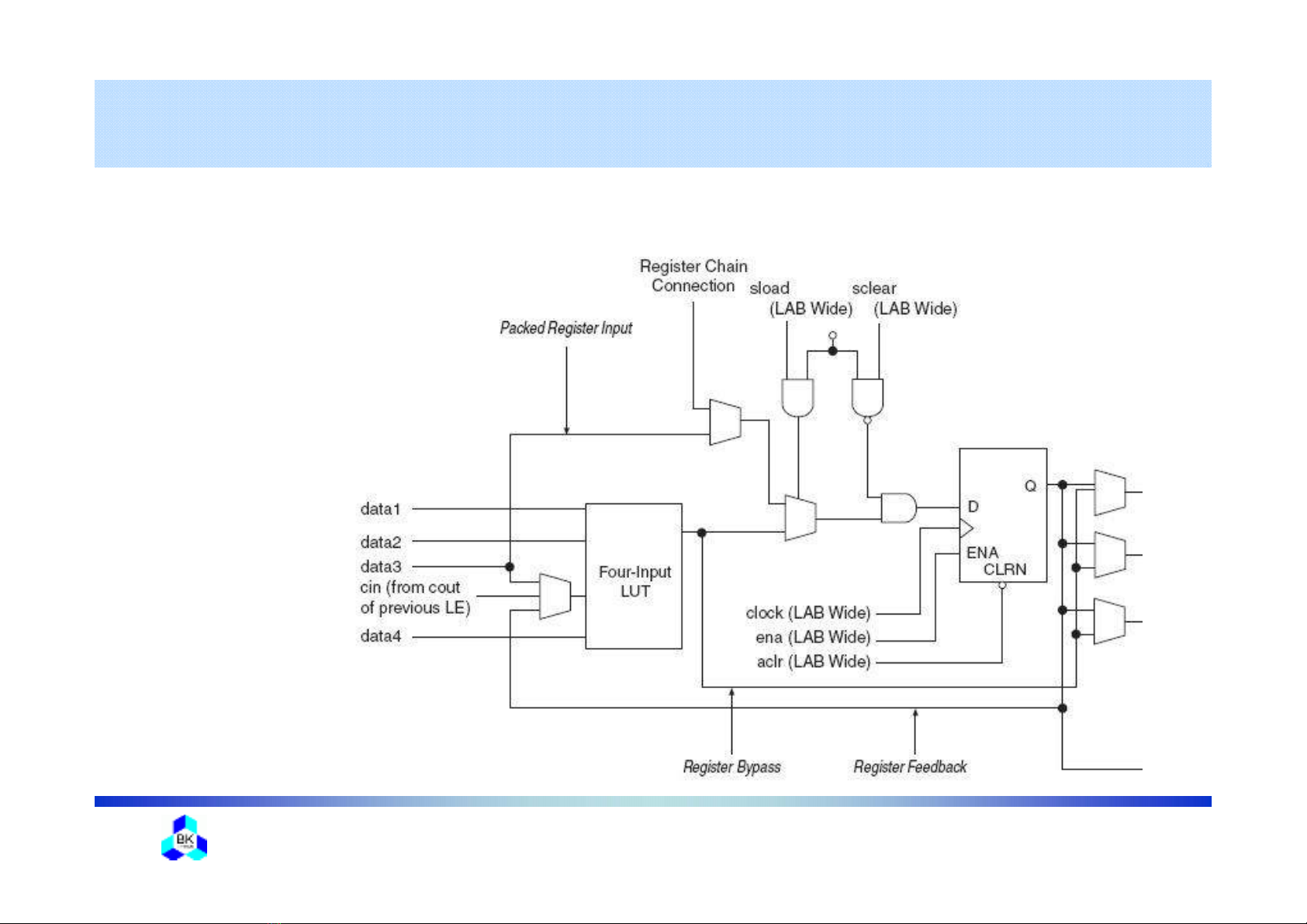

-CấutrúcLE
(logic element)
của Cyclone IV
(Altera)
- LUT : look
up table
4
I. GIỚI THIỆU CẤU TRÚC FPGA
Trường ĐH Bách Khoa TP.HCM
1.1. FPGA (Field Programmable Gate Array)

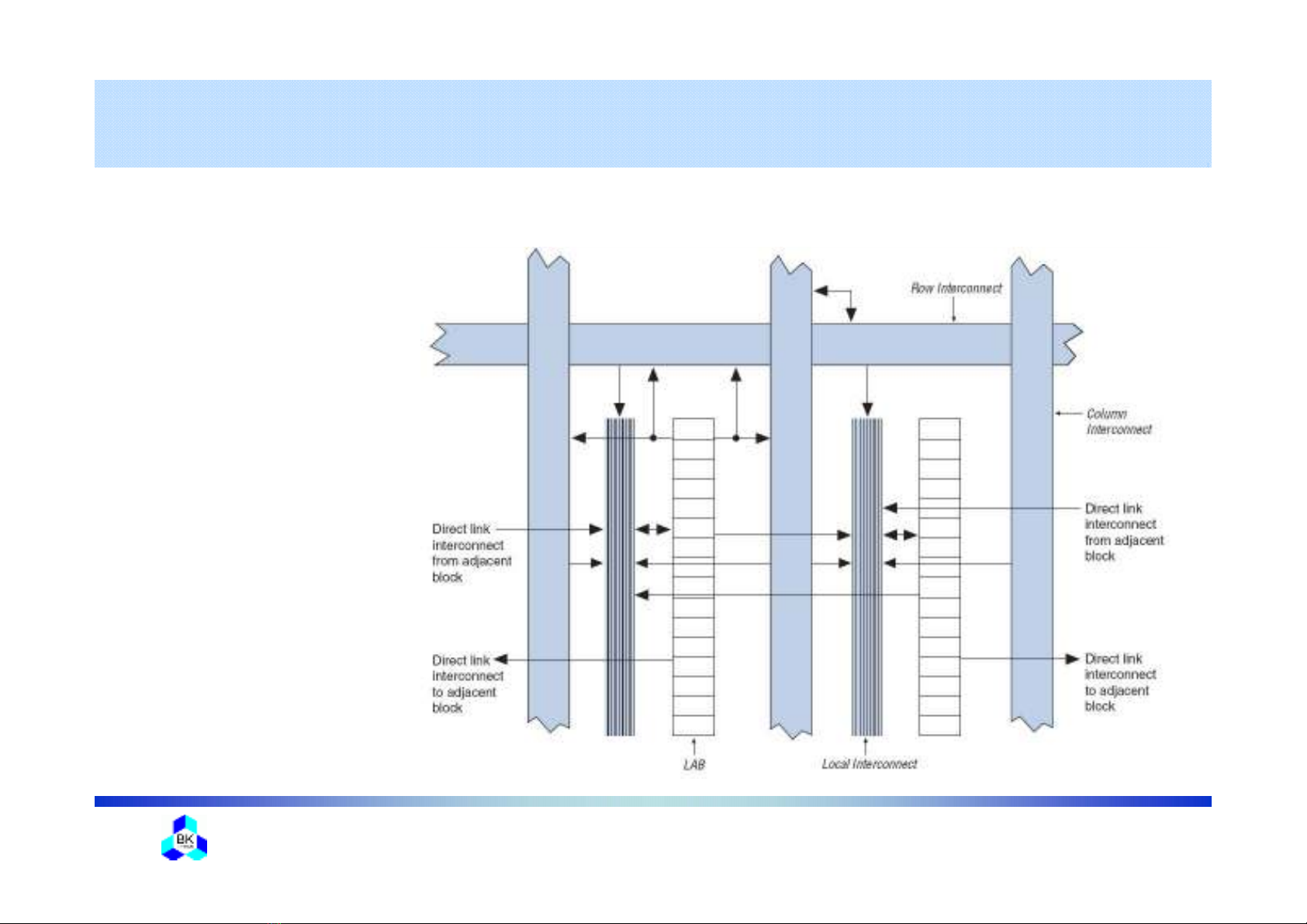

-CấutrúcLAB:
(logic array block)
•Chứa16 LE
•Tínhiệuđiều
khiểnLAB
•Mạch liên kết
5
I. GIỚI THIỆU CẤU TRÚC FPGA
Trường ĐH Bách Khoa TP.HCM
1.1. FPGA (Field Programmable Gate Array)

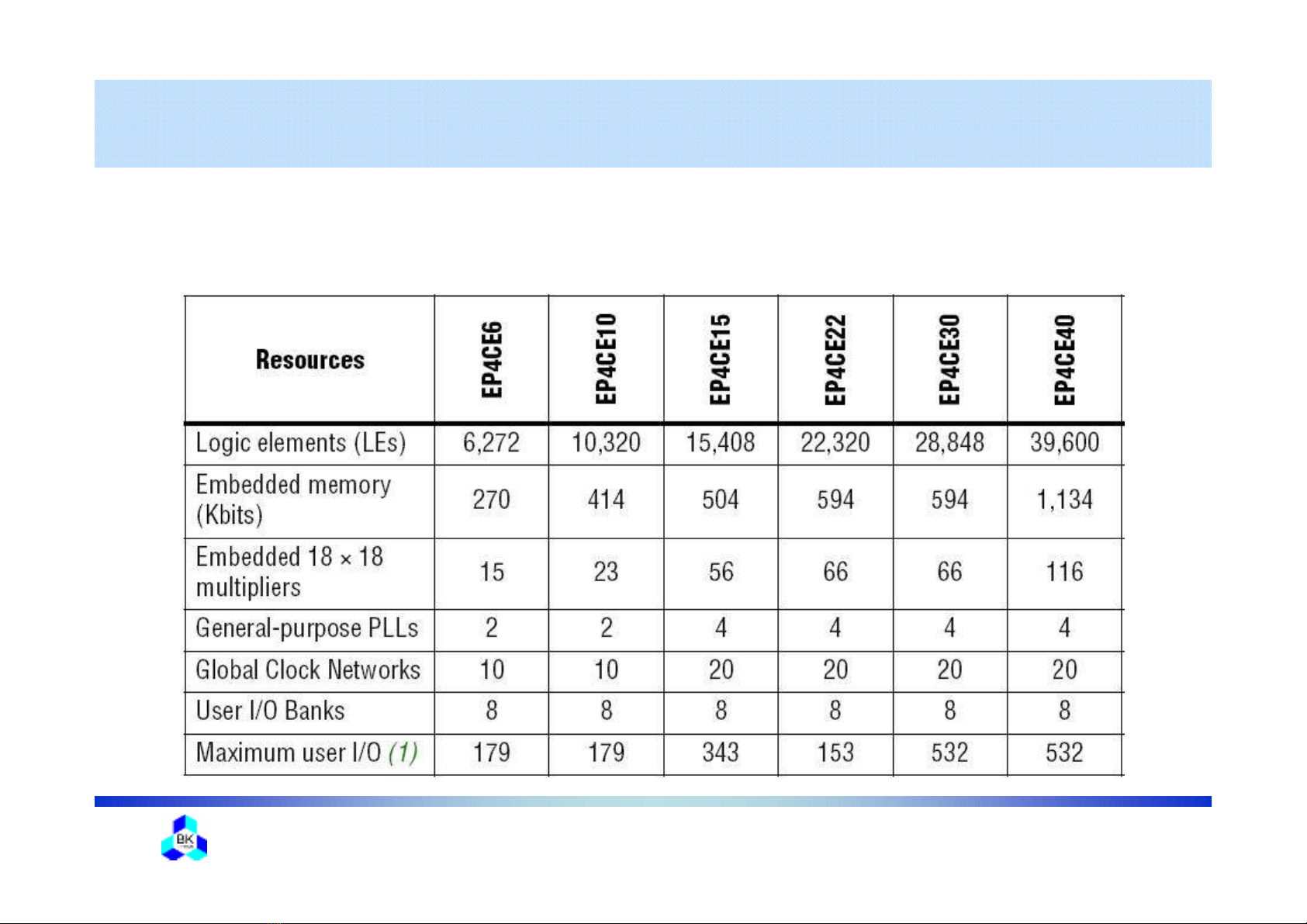

-HọCyclone IV của Altera
