Vài nét về OPC trong việc xây dựng
kỹ thuật tự động hóa
Thách thức đặt ra
Cũng như những ngành công nghiệp khác, ngành xây dựng kỹ thuật tự động hóa đang
dần phát triển và đang tiếp tục phát triển hơn nữa, giải pháp của các nhà đầu tư là mong
muốn làm chuyển biến khả năng chia sẻ dữ liệu.
Các nhà cung cấp đa dịch vụ với mạng kết nối toàn cầu đã chấp nhận rằng: không có khả
năng giao kết đúng nghi thức của mạng chủ với phần cứng bị sử dụng hoặc khi chúng gặp
rủi ro đối với việc triển khai của mạng khách, điều này dẫn tới những giải pháp tốn kém
vì bị giới hạn và rất khó để duy trì phương pháp này. Hơn nữa, ở thời điểm này các giải
pháp hiện giờ ngày càng theo hướng đối lập: đơn giản, việc chia sẻ dữ liệu giữa các thiết
bị phải rõ ràng và không bị nhiễu, cung cấp nhiều ứng dụng không kể từ phía nhà cung
cấp.

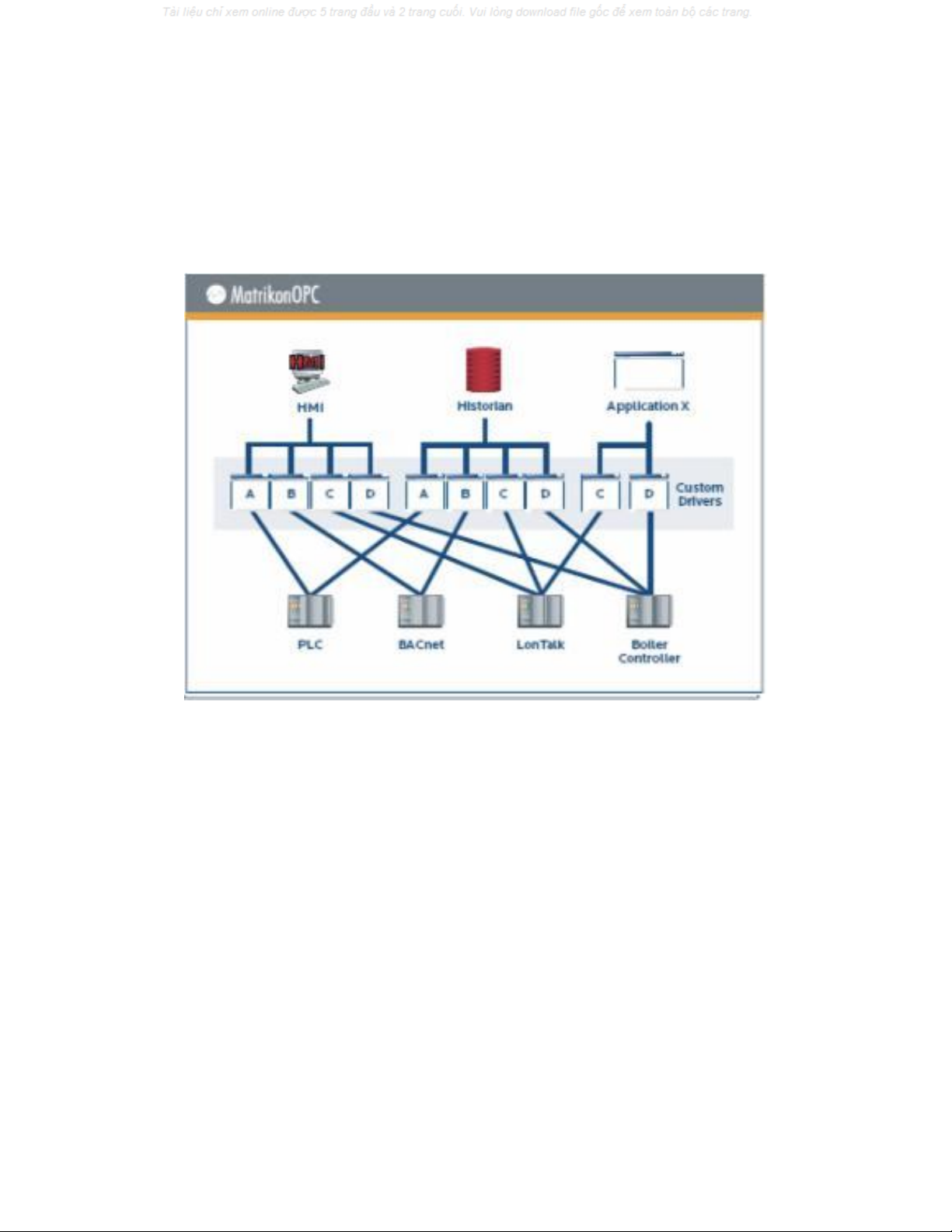

Hình 1. Cách thức điều khiển truyền thống: Mỗi ứng dụng yêu cầu một
thi
ết bị hoặc một giao thức điều khiển đặc biệt cho phép kết nối với mỗi
thiết bị cá nhân tương ứng. Các bộ điều khiển không thể tái sử dụng
giữa các chương trình ứng dụng với nhau bởi vì mỗi một chương trình
ứng dụng chỉ sử dụng duy nhất dạng dữ liệu của chính nó.
Để đáp ứng nhu cầu đặt ra, việc phát triển cần được kết nối một cách tự do với các thiết
bị có hệ thống băng thông rộng, các giao thức bắt đầu từ nền công nghiệp BA đang dần
tiến triển và có thể chuyển giao một cách dễ dàng để truy nhập vào băng thông rộng của
các thiết bị BA. Ngày nay, nhiều mạng chủ với các giao thức có sở hữu đặc biệt có thể
mở một đường dẫn tới các nghi thức giao kết được chuẩn hóa như mạng BAC. Mạng
BAC phân phối các dịch vụ mà người sử dụng yêu cầu như: khả năng kết nối băng thông
rộng của các thiết bị sử dụng chung, các nghi thức giao kết hoàn toàn xác định. Tuy
nhiên, mục tiêu mang chiến lược tầm xa của mạng BAC không giải quyết hai vấn đề mấu
chốt đưa ra sau:
Thứ nhất, nhờ có mạng BAC, dữ liệu kết nối tới các thiết bị cuối cùng tăng lên, sẽ có một
số nhà cung cấp sử dụng các nghi thức giao kết khác thuộc mạng chủ như LonWorks™
mà mạng này lại không tương thích với mạng BAC. Hơn nữa, khi một lượng lớn các hệ
thống kế thừa được xây dựng, các hệ thống này sẽ sử dụng các giao thức cũ và không
chấp nhận các giải pháp liên kết dữ liệu cấp cao.

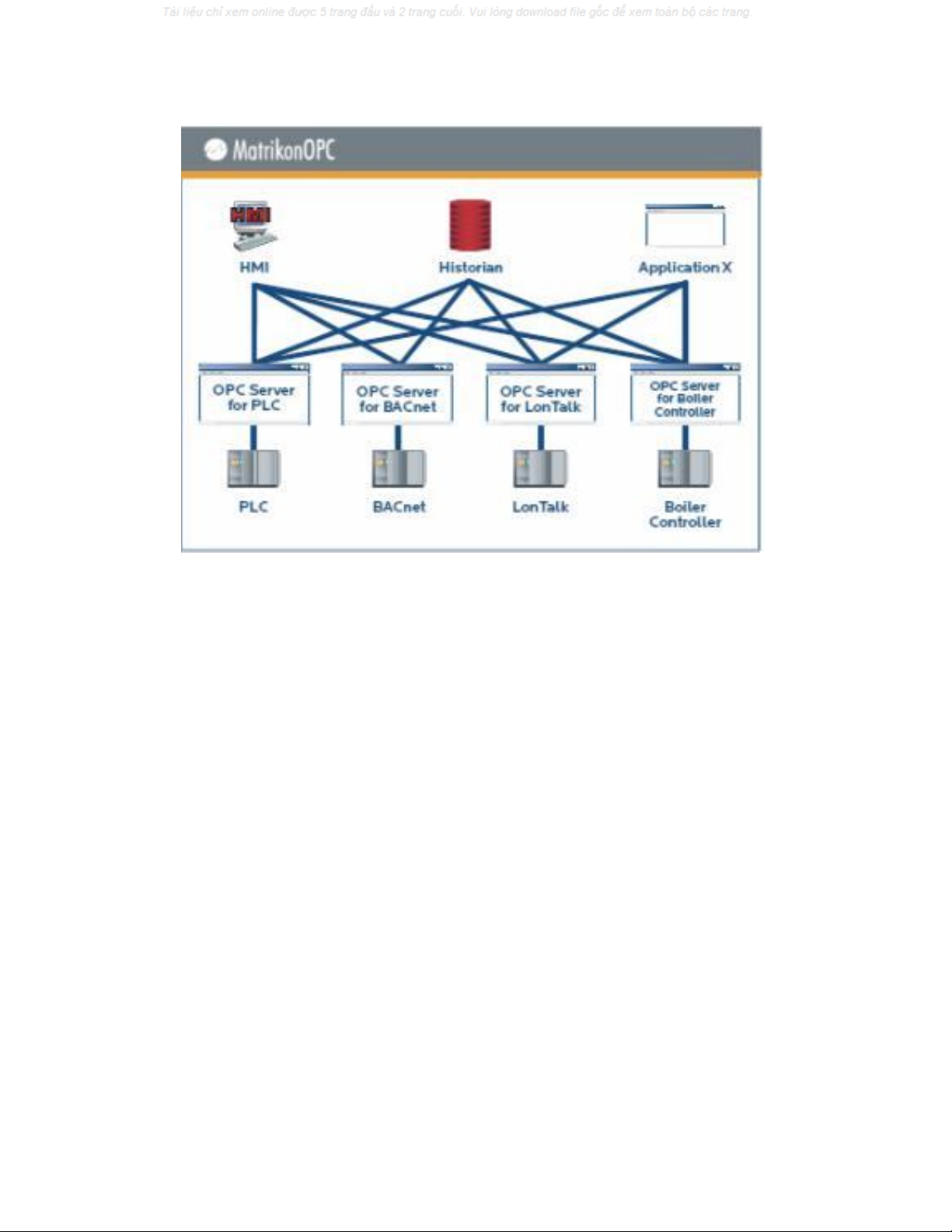

Hình 2: OPC bư
ớc đầu tiếp cận với một tầng trung chuyển giữa dữ liệu
nguồn và dữ liệu khách, vì vậy mà chúng có thể độc lập với nhau.
Thứ hai, số lượng của các ứng dụng truy nhập với thời gian thực, báo động và kết quả
(A&E), và các dữ liệu cũ phải cần được duy trì hoạt động hàng ngày. Không bao lâu nữa
BA sẽ trở nên bị hạn chế, người sử dụng dữ liệu BA sẽ rớt dần qua các xí nghiệp. Điều
này dẫn tới các ứng dụng các phần mềm không chính thức trên diện rộng, như giao diện
Human Machine (HMIs), các gói dữ liệu kỹ thuật tương tự và hiển thị thường được hình
thành từ quá trình điều khiển công nghiệp nhưng vẫn cần sử dụng dạng dữ liệu BA. Vấn
đề ở đây là một số những ứng dụng này không điều khiển các giao thức được cung cấp
như mạng BAC hoặc các giao thức đặc biệt BA khác.

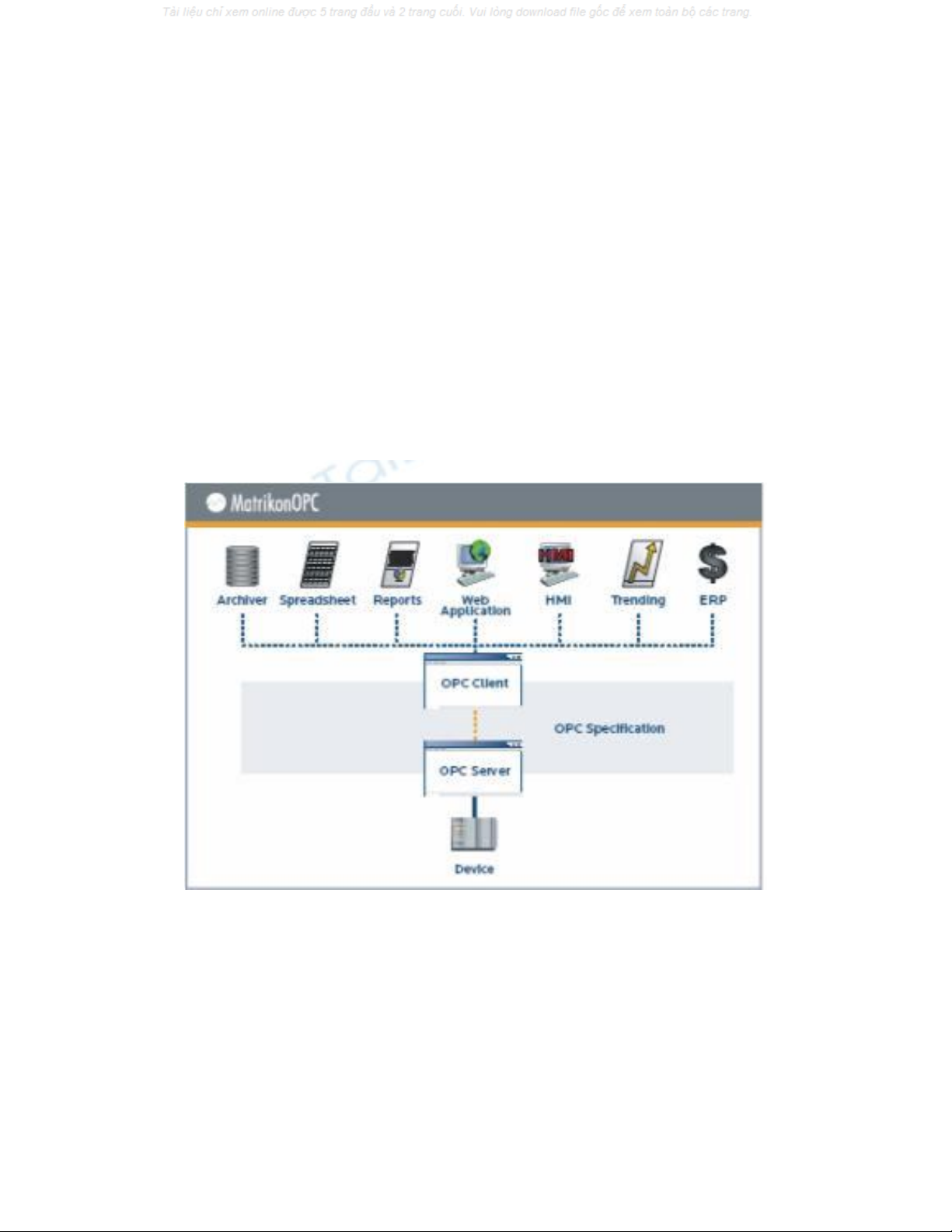

Hình 3: Các đặc điểm kĩ thuật mạng OPC xác định rõ làm cách nào để
OPC-Chủ và OPC-Khách liên kết được với nhau nhưng không tách bi
ệt
giữa OPC-Khách với chương trình ứng dụng và OPC-Chủ với thiết bị
điều khiển vì điều này còn phụ thuộc vào chương trình ứng dụng v
à các
thiết bị được sử dụng.
Giải pháp OPC
May mắn thay chúng ta có một giải pháp đơn giản và dựa trên các tiêu chuẩn có sẵn, có
thể định vị và phân phối cùng một lúc, giải pháp này được gọi là mạng mới OPC. Mạng
OPC mang tính cạnh tranh hơn so với mạng BAC, OPC hoàn hảo hơn, nó xâm nhập và
bổ sung những phần còn thiếu trong mạng BAC.
Bắt nguồn từ những quá trình điều khiển công nghiệp, mạng OPC được thiết kế trên cơ
sở phát triển căn cứ vào các địa chỉ của nhà cung cấp đa thành phần, và những vấn đề
trong việc điều khiển các thiết bị thành phần. Quá trình điều khiển công nghiệp xét đến
phải cùng một kiểu dữ liệu kết nối giống như mạng BA, hay như thế hệ sau của mạng
này. Để phát triển vấn đề này một cách linh hoạt, giải pháp OPC là một giải pháp thiết
thực dùng chuyển đổi dữ liệu từ bất kỳ thiết bị nào đó tới bất kỳ một chương trình ứng
dụng khác mà không làm lẫn lộn đường truyền của các thiết bị điều khiển thành phần.
Thay thế cho việc tập trung vào sản xuất những thiết bị sử dụng cùng một ngôn ngữ lập
trình, mạng OPC căn cứ dựa trên sự khác biệt của các dữ liệu được chia sẻ như thế nào
giữa các thiết bị điều khiển với nhau. Đây là lí do vì sao OPC nhanh chóng trở thành
phương thức được chọn lựa sử dụng cho nhiều liên kết dữ liệu mang tính công nghiệp.
Mang tính cạnh tranh hơn so với mạng BAC, OPC xâm nhập và bổ sung những phần còn
“lạc hậu” của BAC.
Phương thức của OPC rất đơn giản: nó bước đầu tiếp cận với các tầng trung chuyển giữa
các thiết bị và các chương trình ứng dụng, cho phép truyền dữ liệu mà không cần nhận
biết mỗi một ma trận dữ liệu nội bộ của các thiết bị này.

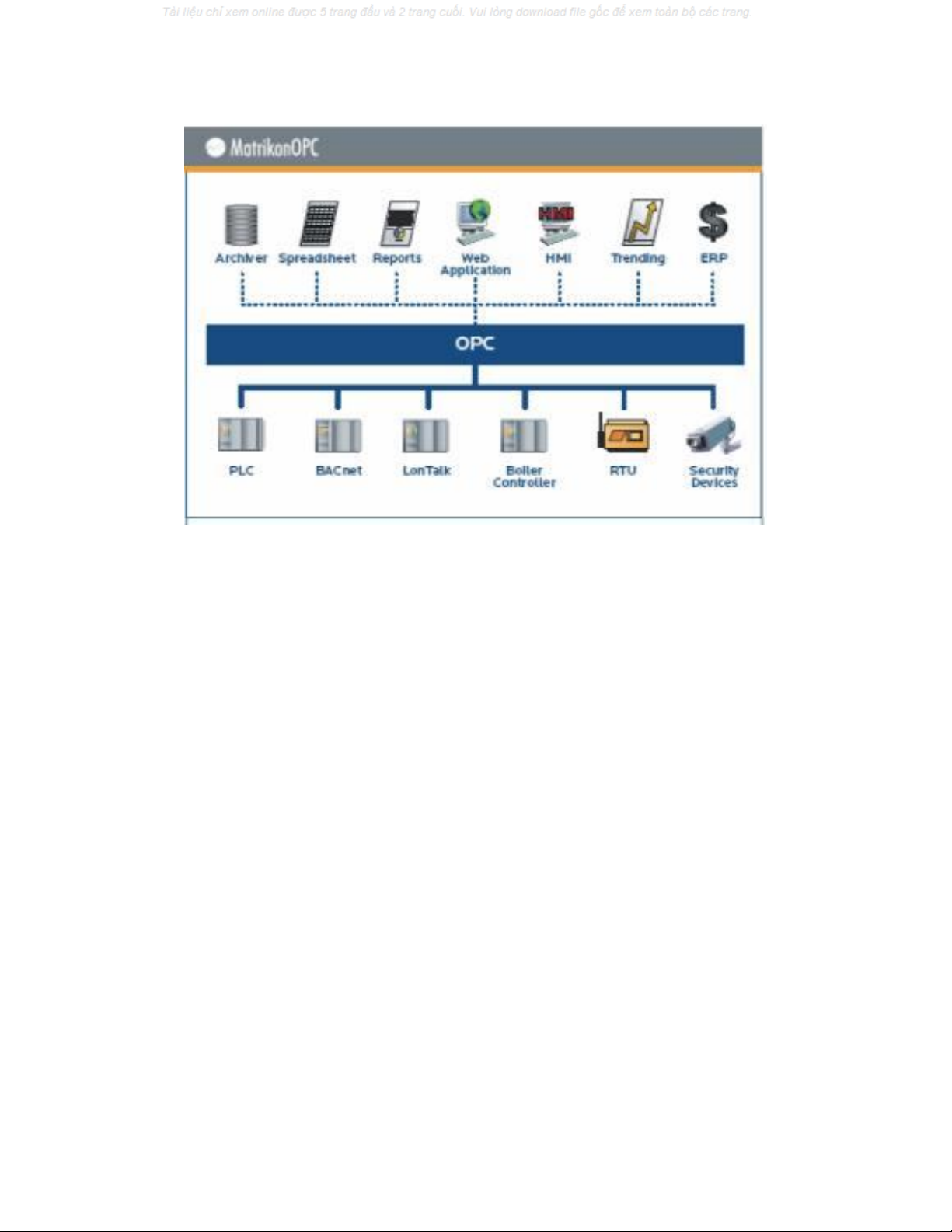

Hình 4: Các chương trình ứng dụng đa cấp sử dụng OPC để liên kết
với một thiết bị mà không dùng giao thức cơ sở nào. Mạng OPC chủ
dành cho mạng BAC sử dụng giao thức của mạng BAC để liên kết với
các thiết bị mạng BAC.
