ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
PVMTC
T P ĐOÀN D U KHÍ VI T NAMẬ Ầ Ệ
TR NG CAO ĐNG D U KHÍ ƯỜ Ẳ Ầ
Gi ng viên: ảThS. Nguy n Th Lanễ ị
Email: lannt@pvmtc.edu.vn
Mobile: 098.917.5925
ĐI U KHI N QUÁ TRÌNHỀ Ể
NÂNG CAO
BÀI 1: CÁC KHÁI NI M V HI U CHU N Ệ Ề Ệ Ẩ
VÒNG ĐI U KHI NỀ Ể
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
Bài 1: Các khái ni m v hi u chu n VĐKệ ề ệ ẩ
MỤC TIÊU CỦA BÀI 1:
Sau khi học xong bài 1, người học có khả năng:
ØTrình bày được tầm quan trọng và chức năng của việc hiệu
chuẩn vòng điều khiển;
ØNhận biết được tầm quan trọng của việc hiệu chỉnh vòng
điều khiển trong các nhà máy sử dụng hệ thống điều khiển tự
động hóa.
THỜI LƯỢNG: 06 giờ, LT: 06 giờ, TH: 0 giờ, KT: 0
2
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
N I DUNG ỘBÀI 1
Mục đích hiệu chuẩn VĐK1.1
Các thuật ngữ về hiệu chuẩn VĐK1.2
Các loại quá trình chính1.3
3
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
1.1 M c đích c a vi c hi u chu n vòng ĐKụ ủ ệ ệ ẩ
1.1.1 Lý do cần hiệu chỉnh vòng điều khiển:
-Đáp ứng nhanh với các nhiễu và đưa biến được điều khiển nhanh
chóng quay trở về giá trị đặt.
-Thực chất là điều chỉnh hệ số khuếch đại của vòng ĐK để hệ số này
nhỏ hơn 1 ở tần số giới hạn.
-Tần số giới hạn – Critical Frequency: là tần số làm cho vòng ĐK
dao động với biên độ ổn định (dao động hình sin).
Để kiểm chứng đáp ứng của VĐK, vận hành viên thực hiện như sau:
1. Cài đặt bộ điều khiển ở chế độ AUTOMATIC.
2. Tăng SV thêm 5%
3. Theo dõi đáp ứng của PV và MV. Sau đó đưa ra quyêt định hiệu
chuẩn vòng ĐK hay không.
4
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
v1.1.1 Lý do cần hiệu chỉnh vòng điều khiển
5
1.1 M c đích c a vi c hi u chu n vòng ĐKụ ủ ệ ệ ẩ
SV
PV
∆SV = 5%

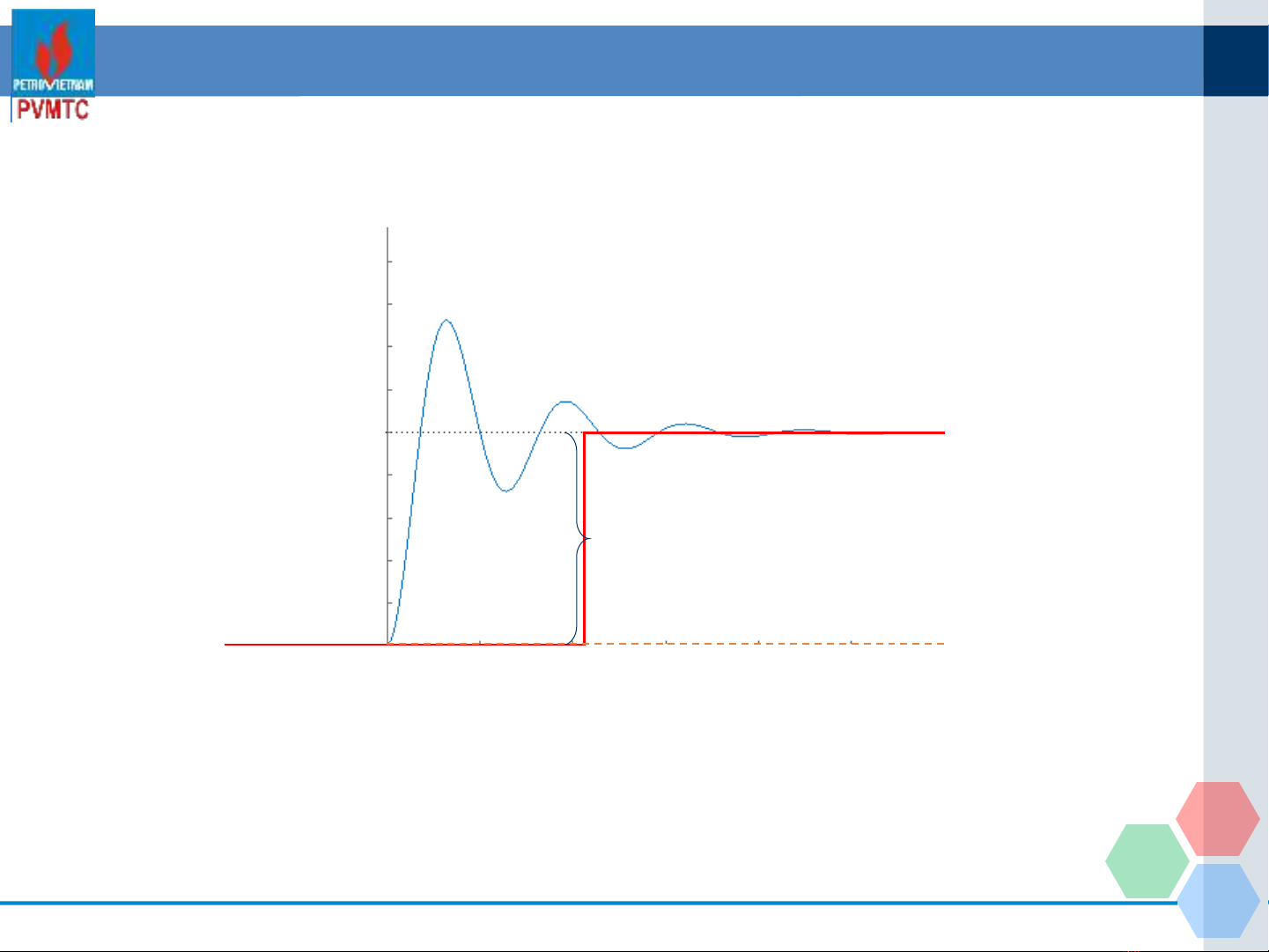

Hình 1-1: Đáp ứng của PV đối với thay đổi bước
