ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
PVMTC
T P ĐOÀN D U KHÍ VI T NAMẬ Ầ Ệ
TR NG CAO ĐNG D U KHÍ ƯỜ Ẳ Ầ
Gi ng viên: ảThS. Nguy n Th Lanễ ị
Email: lannt@pvmtc.edu.vn
Mobile: 098.917.5925
ĐI U KHI N QUÁ TRÌNHỀ Ể
NÂNG CAO
BÀI 4: HI U CHU N VÒNG ĐI U KHI N TRÊN Ệ Ẩ Ề Ể
DCS CENTUM VP
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
Bài 4: Hi u chu n VĐK trên DCS Centum VPệ ẩ
MỤC TIÊU CỦA BÀI 4:
Sau khi học xong bài 4, người học có khả năng:
ØVề kiến thức: Trình bày được thứ tự các bước thược hiện hiệu
chuẩn vòng điều khiển theo phương pháp hiệu chuẩn vòng điều khiển hở
(theo luật Nichols & Zieglers) và hiệu chuẩu vòng kín xác định tần số tới
hạn;
ØVề kĩ năng: Hiệu chuẩn được vòng điều khiển theo phương pháp
vòng hở và vòng kín trên DCS Centum VP.
ØVề năng lực tự chủ và trách nhiệm: Nhận biết được tầm quan trọng
của việc hiệu chỉnh vòng điều khiển trong các nhà máy sử dụng hệ thống
điều khiển tự động hóa.
ØThời lượng: 50 giờ, LT: 04 giờ, TH: 44 giờ, KT: 02 giờ (thực hành).
THỜI LƯỢNG: 06 giờ, LT: 06 giờ, TH: 0 giờ, KT: 0
2
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
E
N
U
T
N I DUNG ỘBÀI 4
Hiệu chuẩn vòng điều khiển hở4.1
Hiệu chuẩn vòng điều khiển kín4.2
3
TXây dựng đường cong đáp ứng
Xác định các thông số cần thiết cho từng phương
pháp hiệu chuẩn
NVận hành hệ thống với P, I và D ở các chế độ
khác nhau
U
Tính P, I vad D theo công thức cho từng phương
pháp hiệu chuẩn VĐK
E
Tinh chỉnh P, I và D dựa trên đồ thị đáp ứng của PV
và MV
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
4.1 Hi u chu n vòng đi u khi n h PP h ng s th i gianệ ẩ ề ể ở ằ ố ờ
4.1.1 ĐĂNG NHẬP VÀO TRẠM VẬN HÀNH HIS0220÷HIS0227
4
Bước 1: Khởi động máy tính.
Bước 2: Sign out sau khi khởi
động.
Bước 3: đăng nhập vào HIS như
sau:
Account: CENTUM
Password: CENTUM
Chờ cho đến khi HIS mở ra màn
hình hệ thống các bài LAB.

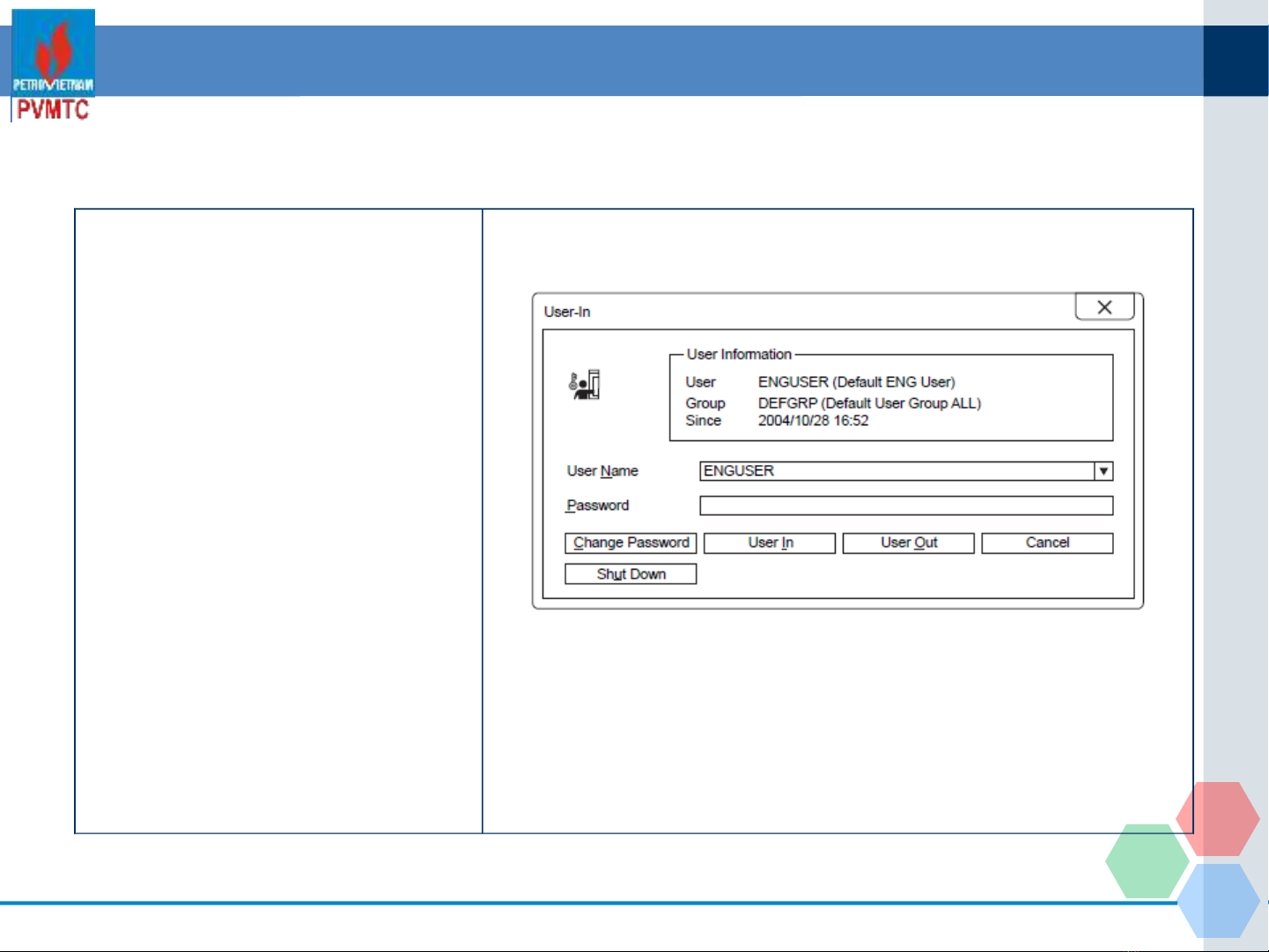

Bước 4: Đăng nhập vào user-in và hộp thoại sau hiện ra:
+ Nhấn vào mũi tên ở hộp User Name chọn
ONUSER
+ Nhấn vào tab User In
Bước 5: Chọn SKID2_LAB1
Bước 6: Nhấn đúp chuột tab “LAB_SELECT” để điều khiển
hệ thống.
ThS. Nguy n Th Lanễ ị ĐI U KHI N QUÁ TRÌNH NÂNG CAOỀ Ể
4.1.2 CHUẨN BỊ HỆ THỐNG:
.
5
4.1 Hi u chu n vòng đi u khi n h PP h ng s th i gianệ ẩ ề ể ở ằ ố ờ
1
Đóng các van: V1-1,
V2-1, V1-4, V2-4, V1-6,
V2-6, V1-8, V2-8, V1-
10, V2-10, V1-11, V2-
11, V1-13, V2-13, V1-
15, V2-15, V3-1.
Mở các van:
SV-101, SV-102
2
Mở máy nén khí
Kiểm tra khí nén cấp
cho 02 van điều khiển:
CV-01 và CV-02.
3
C pấ ngu n cho 2 b m ồ ơ
PP-101 và PP-102
Kiểm tra chế độ của 2
bơm: STOP MODE và
SPEED = 0%.
