Chương9: Mạch lọc
9.1.Đinh nghĩa mạch lọc
9.2. Mạch lọc lý tưởng
9.3. Mạch lọc thấp qua
9.4. Mạch lọc cao qua
9.5.Mạch lọc thông dải
9.6.Mạch lọc chắn dải
9.7.Mạch lọc hình thang
-Mạch lọc loại k
-Mạch lọc loại m
CuuDuongThanCong.com https://fb.com/tailieudientucntt
9.1.Định nghĩa
x(t) = Acos(ωt + Ф)
yxl (t) = |H(jω)|Acos(ωt + Ф+ /H(jω))
*Tổng quát H(jω) thay đổi với ω
*Mạch lọc là mạng 2 cửa có tính lựa chọn tần số, nó cho truyền
qua các tín hiệu dòng áp thuộc dãi tần nào đó gọi là dãi thông
và làm tắt (suy giảm ) các tín hiệu thuộc dãi tần khác gọi là dãi
chắn. Một mạch lọc lý tưởng có biên độ hàm truyền bằng 1
trong dải thông.
)x(t) )y(t))H(s)
CuuDuongThanCong.com https://fb.com/tailieudientucntt

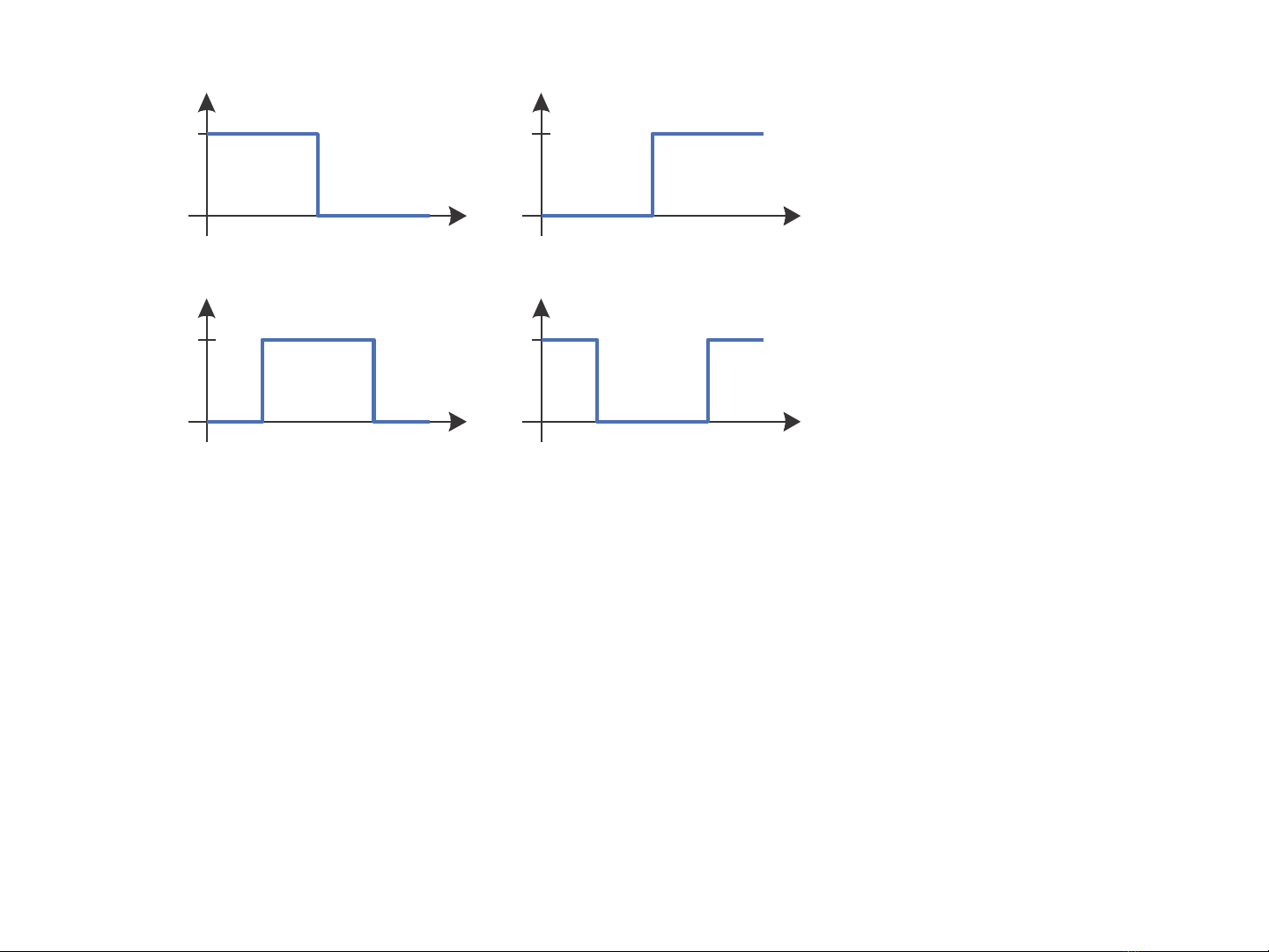

9.2.Mạch lọc lý tưởng
*Mạch lọc thông thấp (thấp qua): dải thông ω < ωc ; dải chắn ω
≥ ωc
*Mạch lọc thông cao (cao qua): dải thông ω > ωc; dải chắn ω ≤
ωc
*Mạch lọc thông dải (dải qua): dải thông ωc1 <ω< ωc2; dải
chắn 0 < ω≤ ωc1 và ω≥ ωc2
*Mạch lọc chắn dải: dải thông ω < ωc1 và ω>ωc2; dải chắn
ωc1 ≤ ω ≤ ωc2
Thông
thấp
Thông
cao
Thông
dải
Chắn
dải
1 1
11
ωcωc
ωc1 ωc1
ωc2 ωc2
CuuDuongThanCong.com https://fb.com/tailieudientucntt
9.2.Mạch lọc lý tưởng
* ωc gọi là tần số cắt (cutoff frequency)
*Trên thực tế không thể thực hiện các bộ lọc lý tưởng
*Các bộ lọc thực tế chỉ gần giống với bộ lọc lý tưởng
*Hầu hết các hệ thống LTI có thể nghĩ đó là các bộ lọc không lý
tưởng
Thông
thấp
Thông
cao
Thông
dải
Chắn
dải
1 1
11
ωcωc
ωc1 ωc1
ωc2 ωc2
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Tổng quát về mạch lọc analog
*Chúng ta sẽ tìm hiểu các bộ lọc bậc nhất và bậc hai
*Để có chất lượng cao các bộ lọc này thường được xây dựng
thành những khối.
*Bộ lọc thụ động (passive filter) chỉ gồm những phần tử thụ
động (R,L,C)
*Bộ lọc tích cực (active filter) ngoài phần tử thụ động R,C còn
có phần tử tích cực như transistor hay Op-amp
*Trong chương này ta chỉ xét mạch lọc thụ động
Thông
thấp
Thông
cao
Thông
dải
Chắn
dải
1 1
11
ωcωc
ωc1 ωc1
ωc2 ωc2
