Bài 4: Hàn giáp mối không vát mép
ở vị trí đứng
(Hàn MIG, MAG)
Mục tiêu thực hiện:
Sau khi học xong bài này người học sẽ có khả năng:
- Nêu được trình tự chuẩn bị phôi hàn giáp mối không vát mép ở
vị trí 3G.
- Trình bày được kỹ thuật hàn giáp mối không vát mép ở vị trí
hàn 3G.
- Chuẩn bị được phôi hàn, dụng cụ và thiết bị hàn đúng theo yêu
cầu.
- Hàn được mối hàn giáp mối không vát mép ở vị trí hàn 3G
đúng kích thước bản vẽ, đảm bảo yêu cầu kỹ thuật.
- Rèn luyện tính chuyên cần, nghiêm túc, tỉ mỉ, chính xác và
đảm bảo an toàn lao động và vệ sinh công nghiệp.
Nội dung:
1. Chuẩn bị phôi hàn, vật liệu hàn
2. Chuẩn bị thiết bị dụng cụ hàn
3. Tính chế độ hàn đứng
4. Gá phôi hàn
5. Kỹ thuật hàn giáp mối ở vị tí hàn đứng
6. Kiểm tra chất lượng mối hàn
7. An toàn lao động và vệ sinh phân xưởng
1. Chuẩn bị phôi hàn, vật liệu hàn

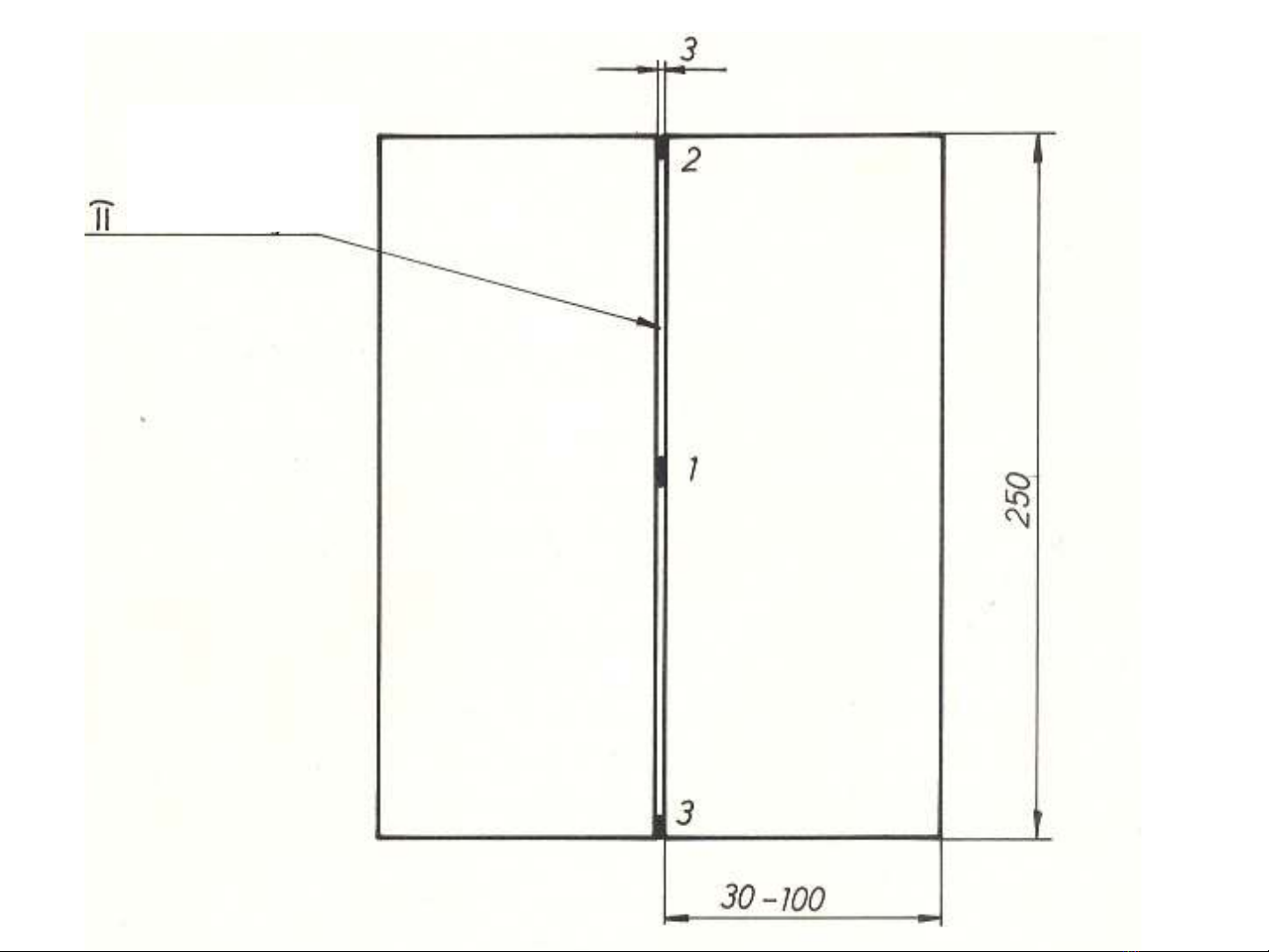

•Phôi hàn: Thép CT3 có kích thước dài
250mm; rộng từ 30 100mm; dày 3mm
•Vật liệu hàn: Dây hàn thép cacbon 1mm
•Khí hàn: Khí CO2
Mối hàn một
phía không vát
cạnh
