©2004, HOÀNG MINH SƠN
Chương 1Chương 1
Hệthống
₫iềukhiểnphân tán
8/24/2006
Chương 6: KiếntrúcFCS
2
©2004, HOÀNG MINH SƠN
Chương 6: KiếntrúcFCS © 2005 - HMS
Chương 6: KiếntrúcFCS
6.1 Các vấnđề củakiếntrúcDCS/PLC
6.2 Cấu trúc hệthống
6.3 Phân bốchức năng điều khiển
6.4 Phát triển hệthống
6.5 Tóm tắt các ưu điểm chính
3
©2004, HOÀNG MINH SƠN
Chương 6: KiếntrúcFCS © 2005 - HMS
4-20mA

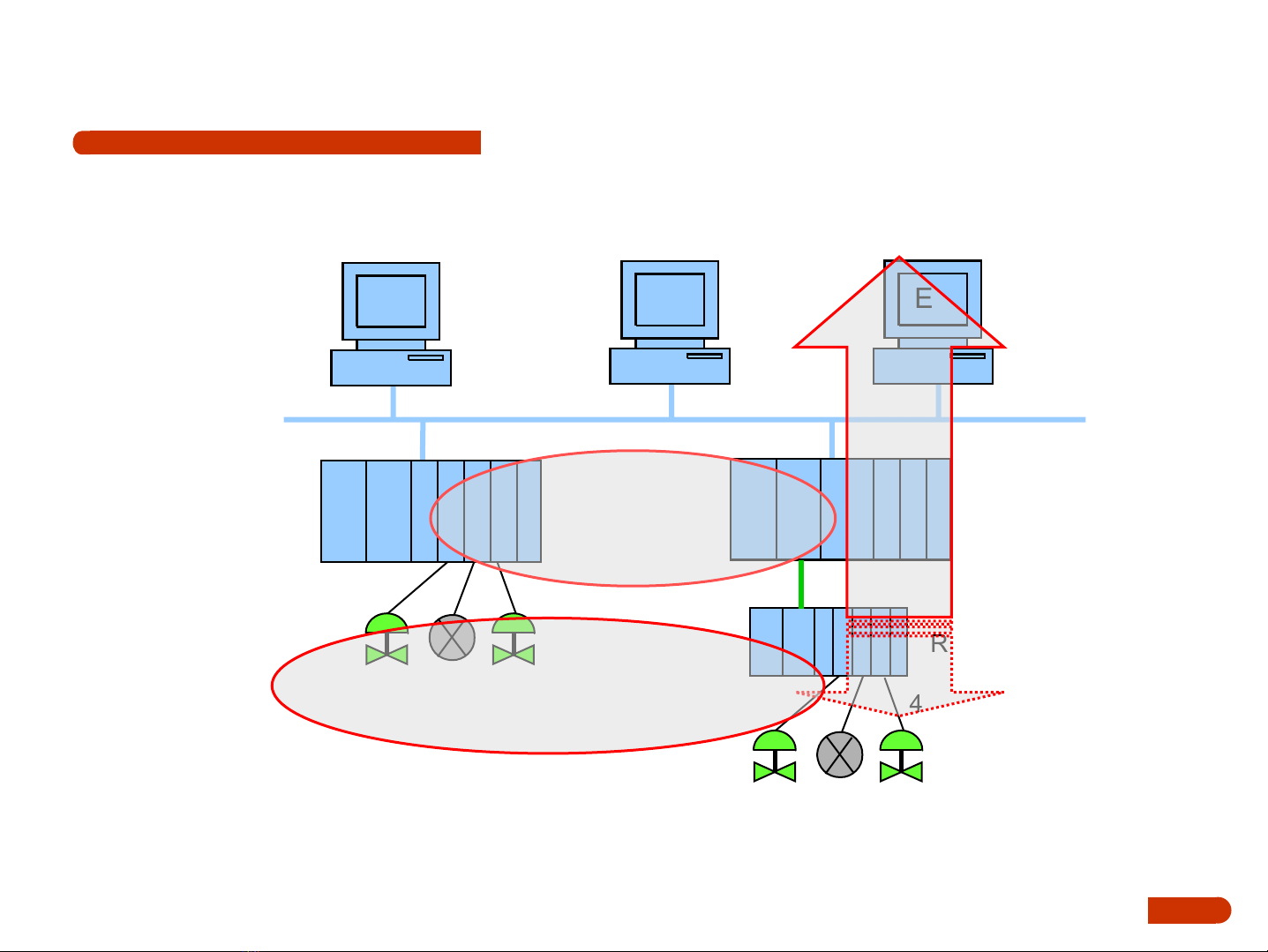

6.1 Các vấn₫ề củakiếntrúcDCS/PLC
OS OS ES
RIO
Điềukhiển phân
tán chưatriệtđể
4-20mA
Mứcđộ tích hợp
thông tin chưacao
Chủyếuvẫn là vào/ra
truyềnthống
4
©2004, HOÀNG MINH SƠN
Chương 6: KiếntrúcFCS © 2005 - HMS
Điềukhiển phân tán chưatriệtđể
–Chứcnăng điềukhiểnvẫntập trung ởbộđiềukhiển
–Hiệunăng củahệthống chưacao
– Kém linh hoạt trong thay đổichương trình
Giao diện quá trình chủyếuvẫnlànối dây truyền
thống
–Sửdụng I/O, I/O termination
–Tốn cáp truyền, công lắpđặt
–Tốnthờigianđưavàovận hành
Mứcđộ tích hợp thông tin chưacao
– Thông tin vềgiá trịđo còn nghèo nàn
–Khảnăng tham sốhóa và chẩnđoán thiếtbịtrường hạnchế
–Khókhăntrongtíchhợpkhảnăng bảo trì phòng ngừa
5
©2004, HOÀNG MINH SƠN
Chương 6: KiếntrúcFCS © 2005 - HMS

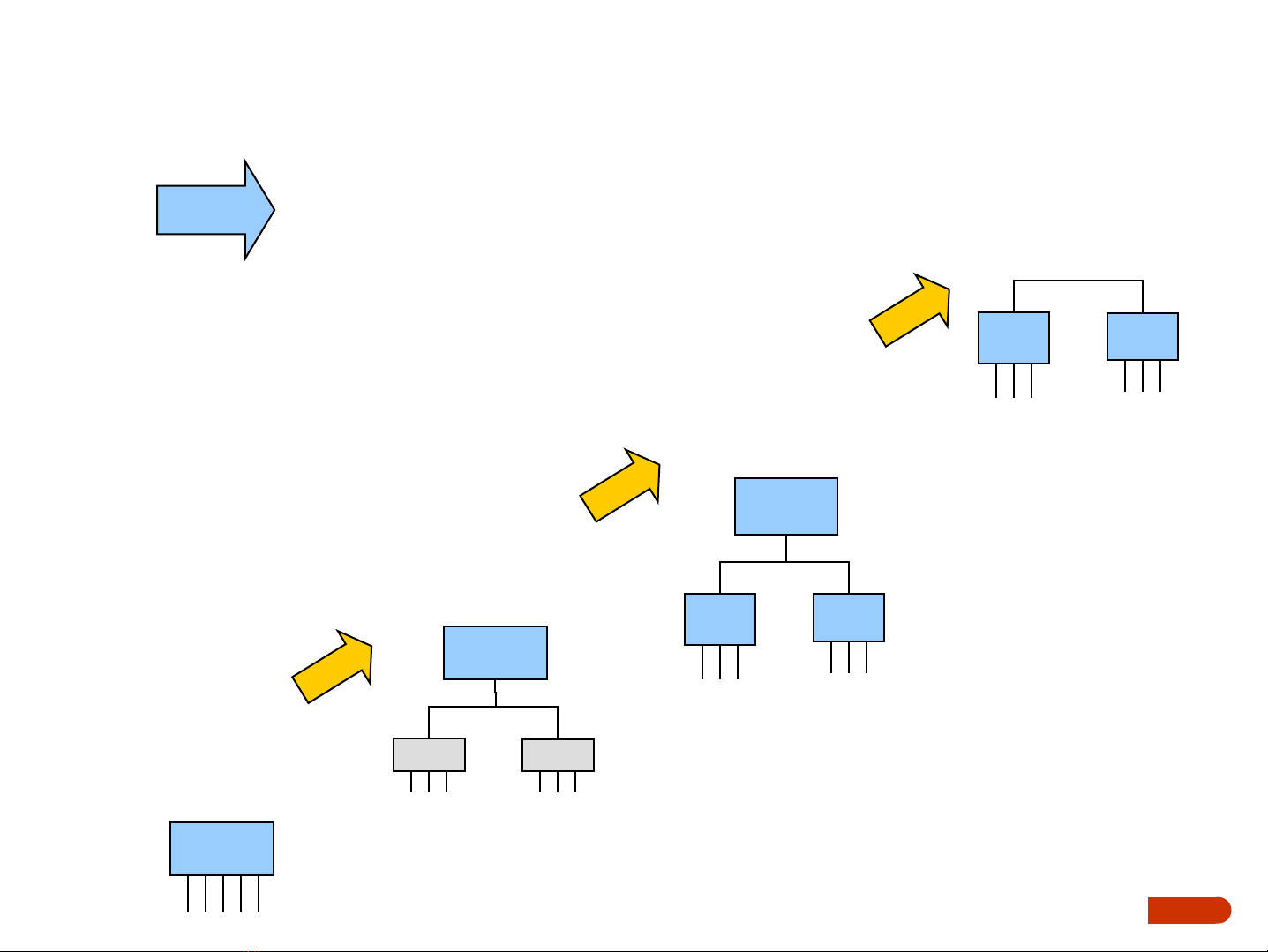

Các mứccủasựphân tán
Điềukhiển
tập trung
FCS
FCS = Field Control System
= Field Control System
Vào/ra
phân tán
Điềukhiển
phân tán
Trí tuệ
phân tán
