HỆTHỐNG THÔNG TIN
VỆTINH
Bmôn Thông tin vô tuyn
ðại học công nghệ - ðHQG HN
Giảng viên Thẩm ðức Phương
Tel. 0903 229 117
E- Mail: phuongthamduc@yahoo.com
1. Khái quát cấu trúc khối
2. Tải thông tin (tải hữu ích) - Payload: các
bộphát ñáp, anten
3. Tàu vũtrụ(Platfom), các hệcon của tàu:
Hệthống duy trì vịtrí và tư thế bay, hệ
thống bám sát, ño xa và ñiều khiển; hệ
cung cấp ñiện năng; hệ ñiều hoà nhiệt
ñộ; hệ ñẩy; hệthống khung vỏ.
Chương 3 – Cấu tạo của vệtinh thông tin
2
Vệtinh
Tàu vũtrụTải hữu ích
Nguồn ñiện
Hệ KT ñộ cao
và quĩ ñạo
Hệ ñộng cơ
viễn ñiểm
Các bộ
phát ñáp
anten
Hệ cơ khí
Hệ ño xa
và ñiều khiển
Hệkiểm tra
nhiệt
Sơ ñồ khối

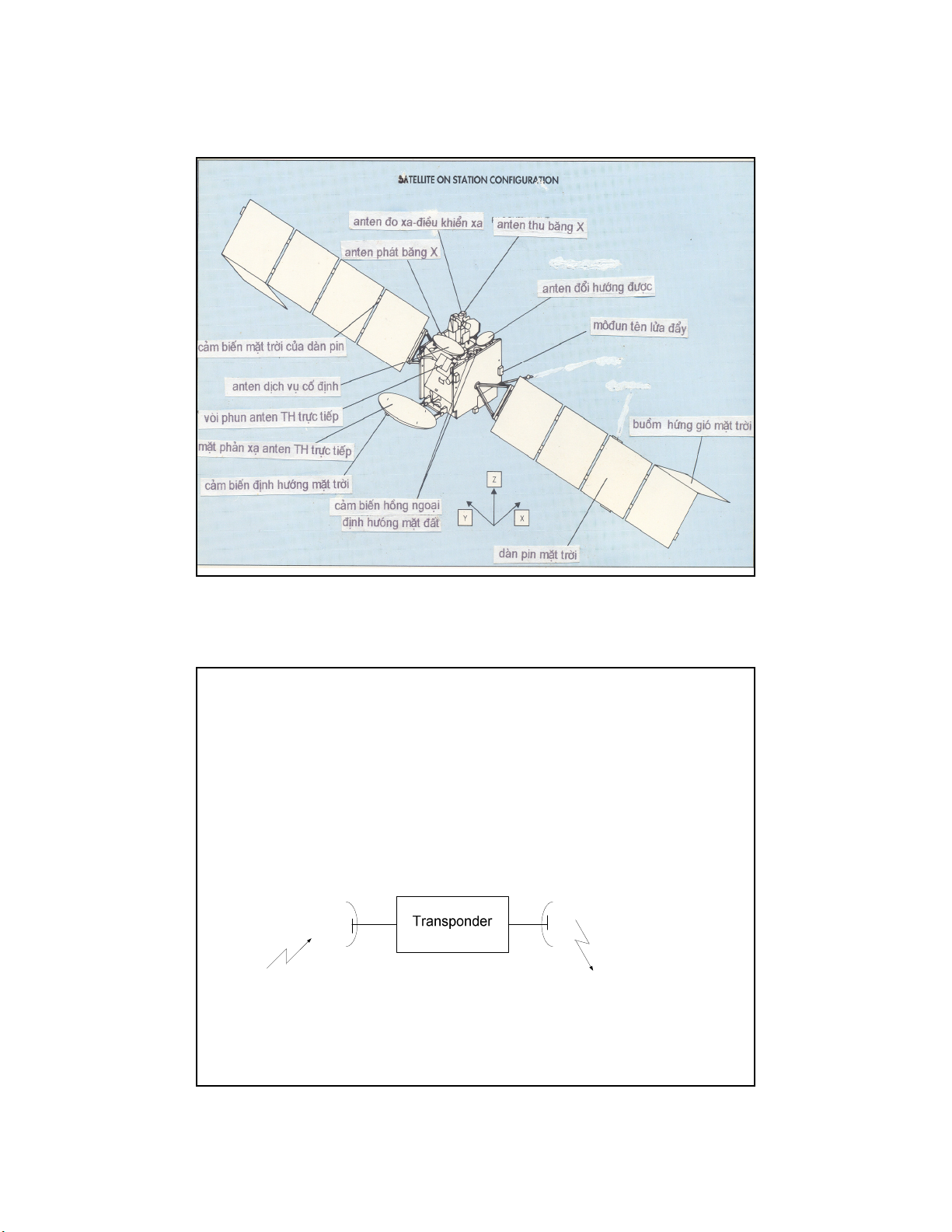

Mô tảcấu trúc vệtinh thông tin
3
Chức năng tải hữu ích
• Gom các tín hiệu viba từmột vùng ñã cho trên mặt ñất
• Khuếch ñại tín hiệu trong dải tần làm việc
•ðổi tần sốtuyến lên thành tuyến xuống
• Truyền tín hiệu viba ñến một vùng ñã cho trên mặt ñất
Băng thông toàn bộdải tần khoảng 1GHz. Mỗi bộphát ñáp có băng
thông từ 36 ñến 72MHz
f
up
f
down
4
T¶i h÷u Ých cña vÖ tinh viÔn th«ng
• PhÇn lín bé ph¸t ®¸p hiÖn nay lµm viÖc ë c¸c d¶i C vµ Ku.
GÇn ®©y mét sè vÖ tinh ®) cã bé ph¸t ®¸p ë d¶i Ka. BÒ réng
d¶i th«ng tõ 36 ®Õn 72 MHz c¶ víi ph©n cùc tuyÕn tÝnh vµ
ph©n cùc trßn, ph−¬ng thøc truyÒn vÉn lµ èng dÉn cong.
• C¸c bé ph¸t ®¸p ®Òu dïng ®Ìn sãng ch¹y khuÕch ®¹i c«ng
suÊt ®Ó ®¹t EIRP tuyÕn xuèng kho¶ng 30-40 dBW (C-Band)
vµ 40-50 dBW (Ku-Band). T¶i h÷u Ých ë c¸c vÖ tinh thÕ hÖ
míi ®) dïng ChuyÓn m¹ch trªn vÖ tinh (OBS) vµ Xö lý trªn
vÖ tinh (OBP)
• OBP cho phÐp dïng bé khuÕch ®¹i c«ng suÊt ë thÓ r¾n
SSPA ®Ó c¶i thiÖn tÝnh n¨ng vµ hiÖu qu¶ cña hÖ thèng. Víi
OBP th× c¶ bé ph¸t ®¸p analog vµ bé ph¸t ®¸p digital ®Òu
®¶m b¶o ®−îc ®é linh ho¹t cña m¹ng
Các kênh của bộphát ñáp vệtinh
f
down
f
up
5

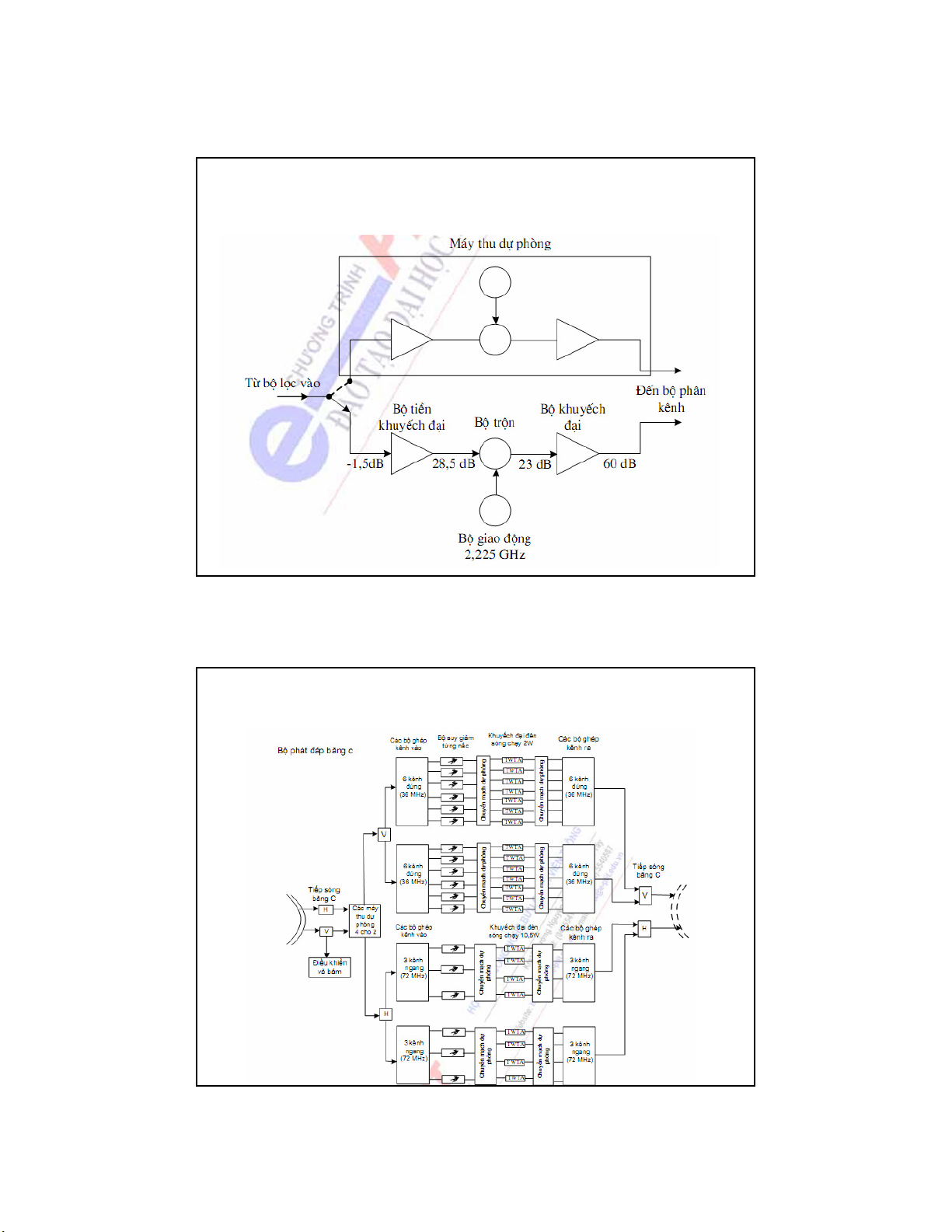

Máy thu băng rộng vệtinh
Phân hệthông tin Sơ ñồ khối phân hệthông tin cho vệtinh Morelos
