LỜI MỞ ĐẦU
Học phần “Hệ thống viễn thông” là học phần chuyên ngành dành cho sinh viên
bậc đại học ngành điện tử. Để phục vụ cho quá trình dạy và học học phần này cho giảng
viên và sinh viên, việc biên soạn tập Bài giảng Hệ thống viễn thông theo đúng chương
trình đào tạo đã được xây dựng là rất cần thiết.
Nội dung tập Bài giảng Hệ thống viễn thông được chia làm các chương có liên
kết chặt chẽ giúp sinh viên tiếp thu được kiến thức đồng thời hình thành thái độ, kỹ năng
khi học.
Chương 1: Giới thiệu tổng quan về hệ thống viễn thông

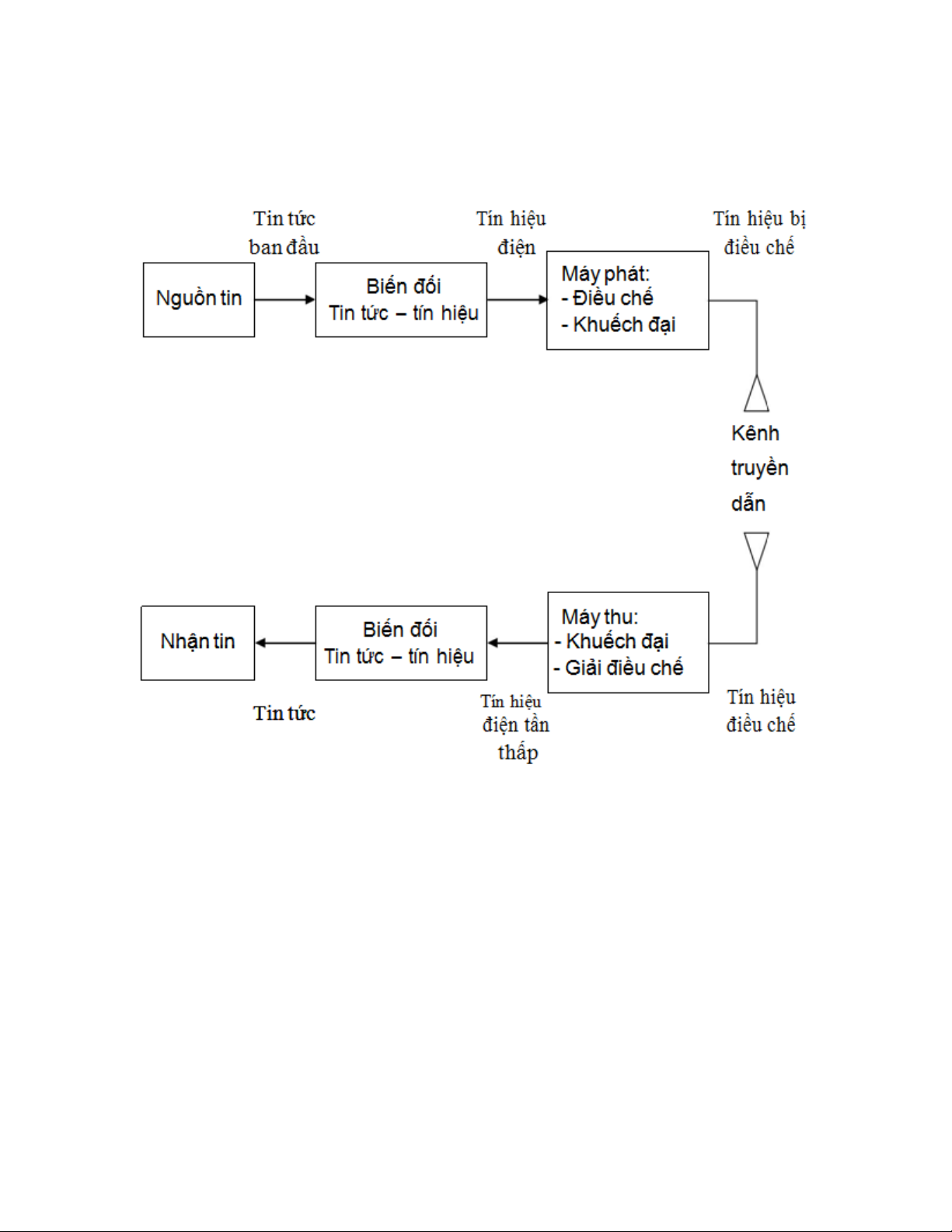

1.1 Kiến trúc tổng quan của hệ thống viễn thông
Nguồn tin: Thông tin cần truyền đi, các tín hiệu tin tức ban đầu chưa ở dạng tín hiệu điện
như là tiếng nói, mã, và hình ảnh…
Bộ biến đổi tín hiệu: Biến đổi tín hiệu tin tức sang dạng tín hiệu điện phù hợp với hệ
thống thông tin như là bộ ADC
Máy phát: là khối bao gồm các chức năng : biến đổi tín hiệu điện thành dạng tiện lợi cho
việc truyền đi xa, có khả năng chống nhiễu cao và không làm méo tín hiệu đó chính là
việc điều chế tín hiệu. Để đảm bảo công suất phát phải khuếch đại tín hiệu, đối với các hệ
thống không dây sẽ đưa qua anten phát để bức xạ thành sóng điện từ lan truyền trong
không gian.
Kênh truyền: là phương tiện truyền dẫn từ nơi phát đến nơi cần thu tín hiệu. Có 2
loại kênh truyền dẫn cơ bản :
- Cable (cable điện, cable quang)
- Truyền dẫn bằng sóng vô tuyến.
Các các dùng dây cable dùng trong thông tin điện thoại, điện báo, truyền hình
cable ... còn truyền dẫn bằng sóng điện từ được ứng dụng trong phát thanh, truyền
hình, vệ tinh, vi ba, điện thoại tế bào ...
Máy thu : bộ phận cơ bản của máy thu là anten (trường hợp truyền dẫn không dây),
khuếch đại và giải điều chế, tín hiệu thu được sau đó qua bộ biến đổi tín hiệu đưa về
dạng tín hiệu ban đầu (DAC).
1.2 Giới thiệu các vấn đề trong viễn thông
Sự suy giảm chất lượng của tín hiệu truyền thường do:
Suy yếu và dẫn đến méo dạng
Bị làm trễ
Bị nhiễu
Sự suy giảm và dẫn đến méo dạng
• Sự suy giảm phụ thuộc vào tần số
• Sự suy giảm làm cho máy thu khó khôi phục lại tín hiệu ban đầu
• Tín hiệu thu không đủ lớn để đảm bảo tỷ số S/N ( Tín hiệu / tạp âm ), dễ sinh ra
sai số.
• Người ta khắc phục ảnh hưởng trên bằng cách dùng bộ khuếch đại hay bộ lặp tín
hiệu ( Repeater )
Sự làm trễ tín hiệu
• Sự làm trễ tín hiệu phụ thuộc vào tần số của tín hiệu
• Các tín hiệu tần số khác nhau sẽ đến máy thu tại các thời điểm khác nhau
• Đặc biệt với các tín hiệu số sự làm trễ càng rõ ràng hơn
Bị tác động của nhiễu
